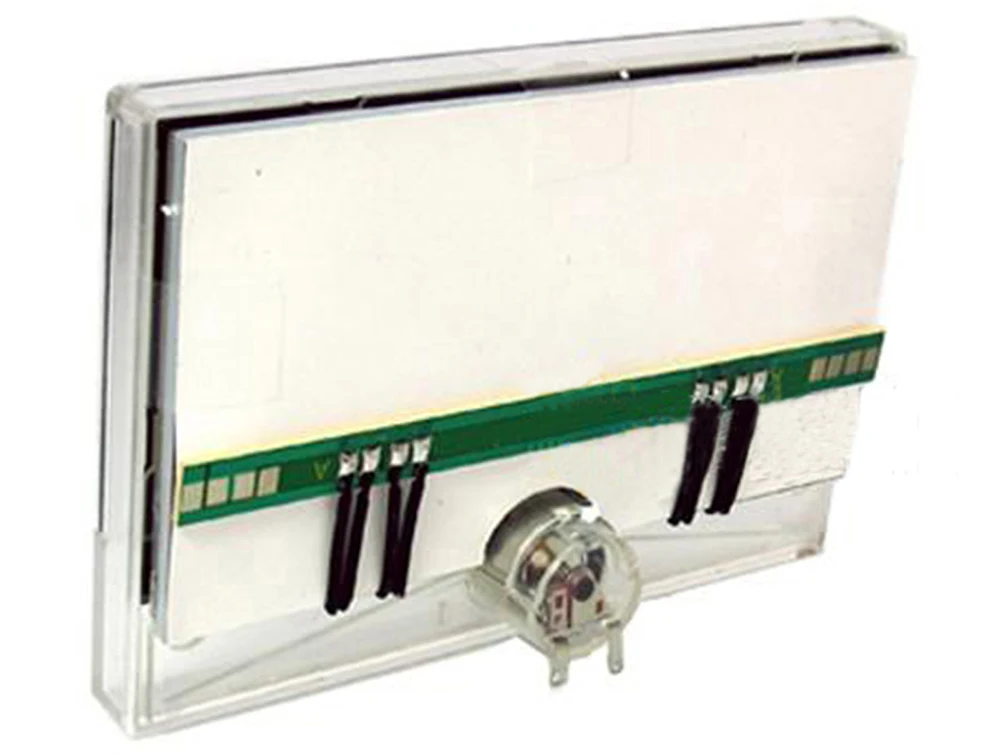

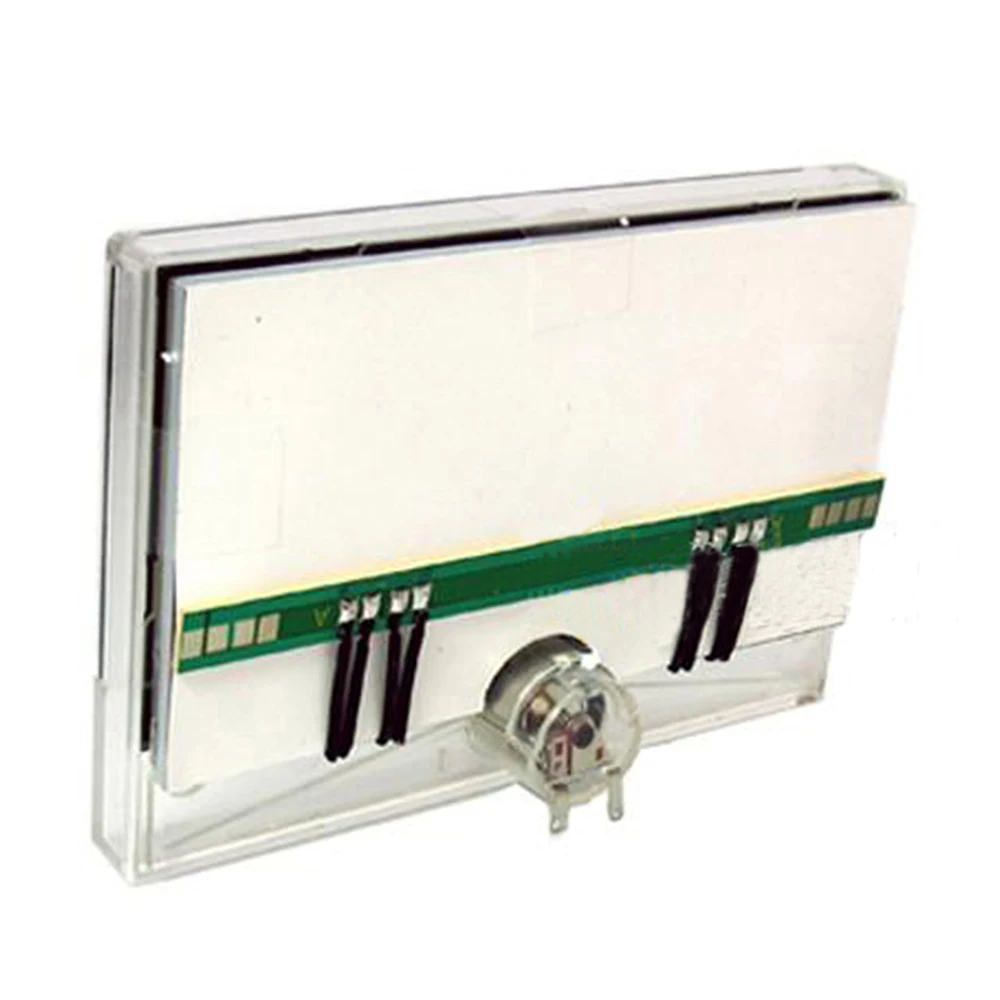

P-134-счетчик VU 2 шт. + плата драйвера послеступенчатая золотая с голосовым разрядом

P-134-счетчик VU 2 шт. + плата драйвера послеступенчатая золотая с голосовым разрядом

2 шт. измеритель P-134 VU + 1 шт. плата драйвера после сцены золотой звуковой сигнал разряд плоский Настольный уровень дБ фара с подсветкой

Параметры:

● Материал указателя: полоски из никеля и серебра
● Цвет указателя: белый
● Направление поворота указателя: слева направо
● Длина стрелки: 70 ± 1 мм от центральной оси до конца иглы
● Ширина стрелки: 0,45 ± 0,05 мм
● Направление использования электрического счетчика: вертикальное

Особенности:

● Стандартные условия тестирования: температура 20 ℃, влажность 70%, для чехол без разницы в результатах теста, тест также может быть выполнен при нормальной температуре и влажности.

● Чувствительность по току: указатель находится в нулевой шкале до максимальной шкалы (положение полной шкалы) Чувствительность 1000 мкА ± 10%

● Внутреннее сопротивление: 100Ω ± 10%

● Сопротивление изоляции: 500 В постоянного тока плюс 50 м Ом или более для внешней коробки счетчика и электрической цепи. Изоляционное сопротивление корпуса счетчика и электрической цепи Протестировано 500 В постоянного тока

● Нулевое положение: используется стандартное положение счетчика. Точкой унификации является опорная стрелка и нулевая шкала.

● Баланс: допустимый диапазон погрешности счетчика при наклоне стандартного положения на 90 градусов вперед и назад составляет ± 1 мм

● Палочки указателя: когда полный ток в одно мгновение утроит перегрузку по току и медленно снижается до текущего показания чувствительности 1/2, указатель вернется к шкале 1/3 от шкалы

● Трение: при добавлении тока в измеритель и медленном увеличении или снижении до определенного значения диапазон погрешности указанной точки составляет ± 1 мм

● Торможение: мгновенно добавьте 2/3 текущего значения пластины шкалы, в течение одной секунды от начала до позиции, указанной стрелкой

Специальный Тест:

● Проверка перегрузки: вводите в десять раз больше полного тока каждые пять секунд, это действие повторяется девять раз. Каждый раз составляет 0,5 секунд.

● Испытание на вибрацию: после упаковки измеритель будет вибрировать в 1000 раз вверх и вниз 4 мм в минуту на вибропластине 10 минут в каждом направлении. После этого теста 7-14 элементов остаются нормальными

● Испытание на удар: после упаковки счетчика Он опускается с высоты 30 см до деревянной доски толщиной 3 см, X.Y.Z. трехнаправленное испытание, X.Y.Z. трехнаправленное испытание

● Проверка надежности: после 100000 точечных входных сигналов коррекции текущий предел чувствительности все еще находится в пределах стандарта

● Испытание на воздействие окружающей среды: температура 50 ℃, влажность 85%, длится 100 часов, после этого испытания остается нормальным

● Испытание на вытяжку: Терминал должен выдерживать 1 кг тяги в течение 60 секунд, не подвергаясь воздействию

Другое:

● Предел рабочей температуры: от-10 ℃ до + 60 ℃ RH от 35 до 85%

● Предел температуры хранения: от-20 ℃ до + 60 ℃ RH от 35 до 85%

● Не ставьте измеритель под прямыми солнечными лучами и храните его в упаковочной коробке, чтобы не допустить попадания посторонних веществ в измерительный прибор

● Условия пайки: Поместите клемму около 3 мм в жестяную пластину при температуре 230 ° С на 3,5 секунд. Тест остается нормальным

● Температура пайки: температура ручного паяльного пистолета составляет 350 ℃, контакт с клеммой в течение 3,5 секунд, передний конец клеммы составляет около 3 мм контакта с паяльным пистолетом

● Антистатический: трижды проверьте поверхность прозрачного чехла с помощью сухой нейлоновой ткани в одном и том же направлении

● Характеристики лампы: 4 белых светодиодных подсветки, подключаемые параллельно с печатной платой (80 мА при 3,0-3,2 в), могут изменять напряжение подсветки на 12 В.

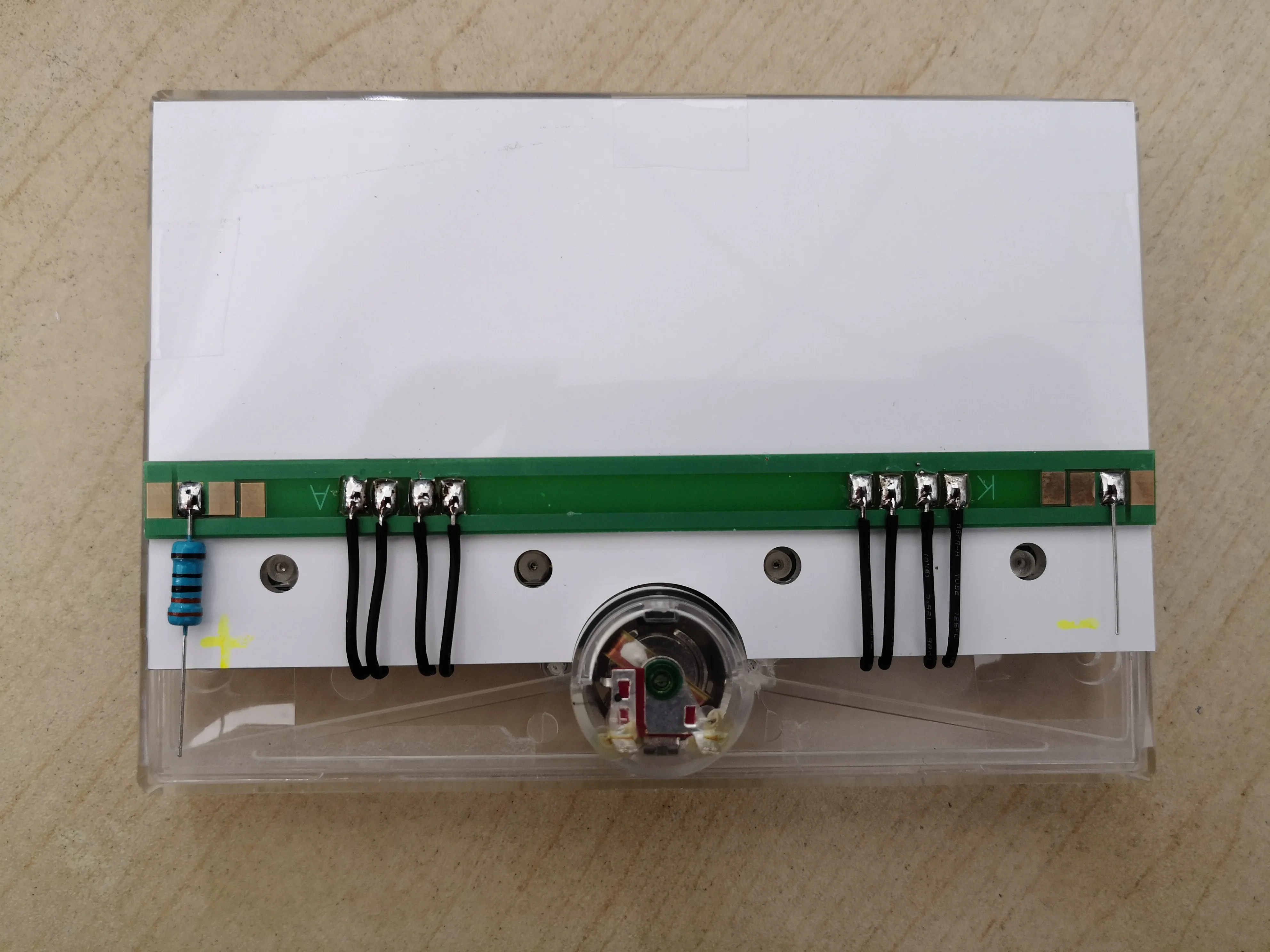

Подсветка до напряжения 12В разделитель резистор способ подключения:

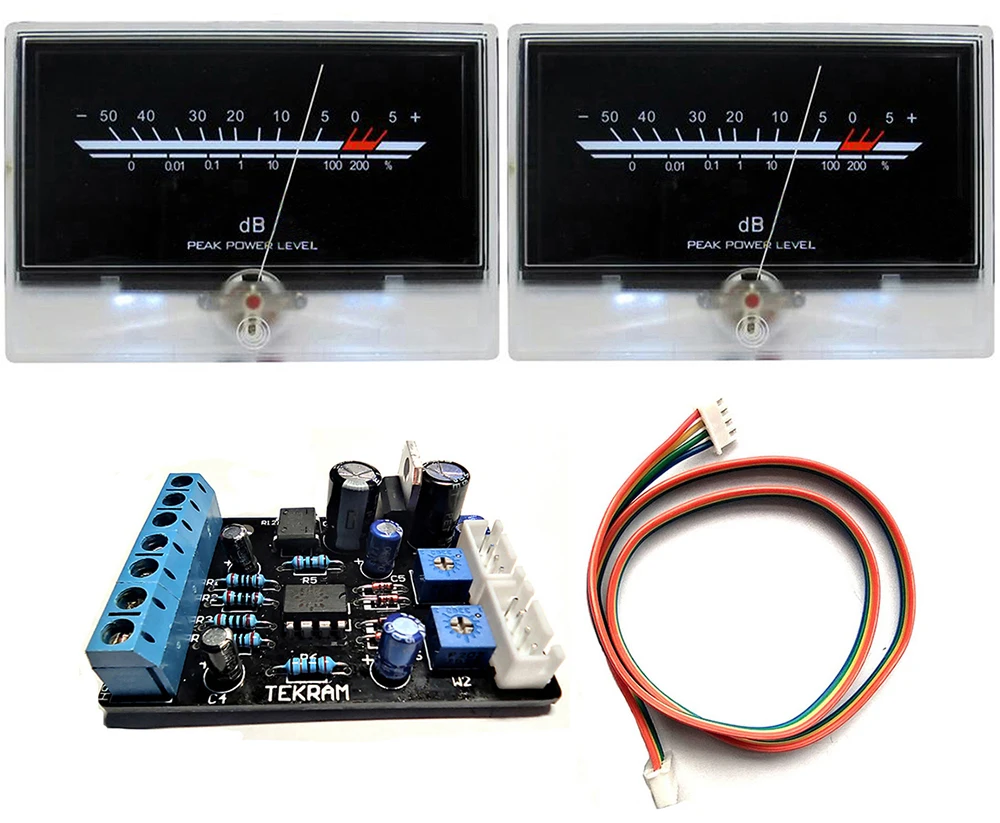

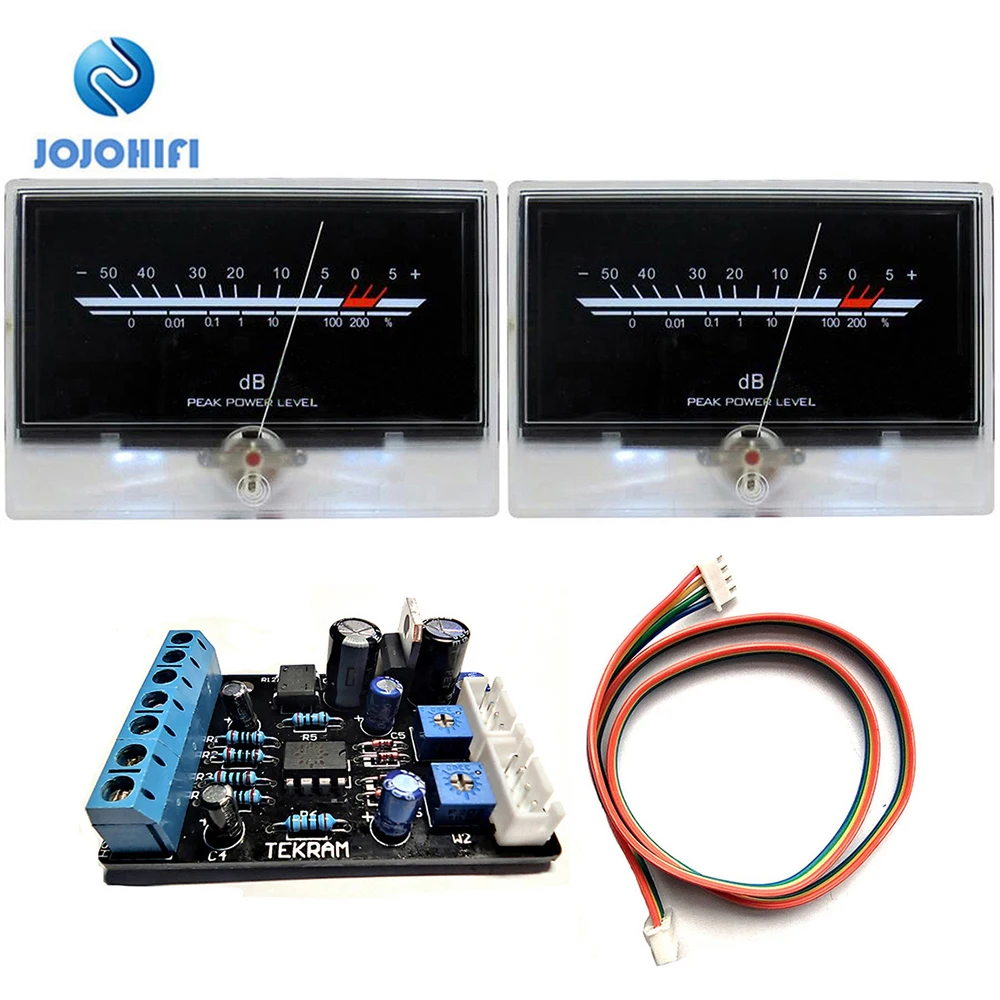

Посылка

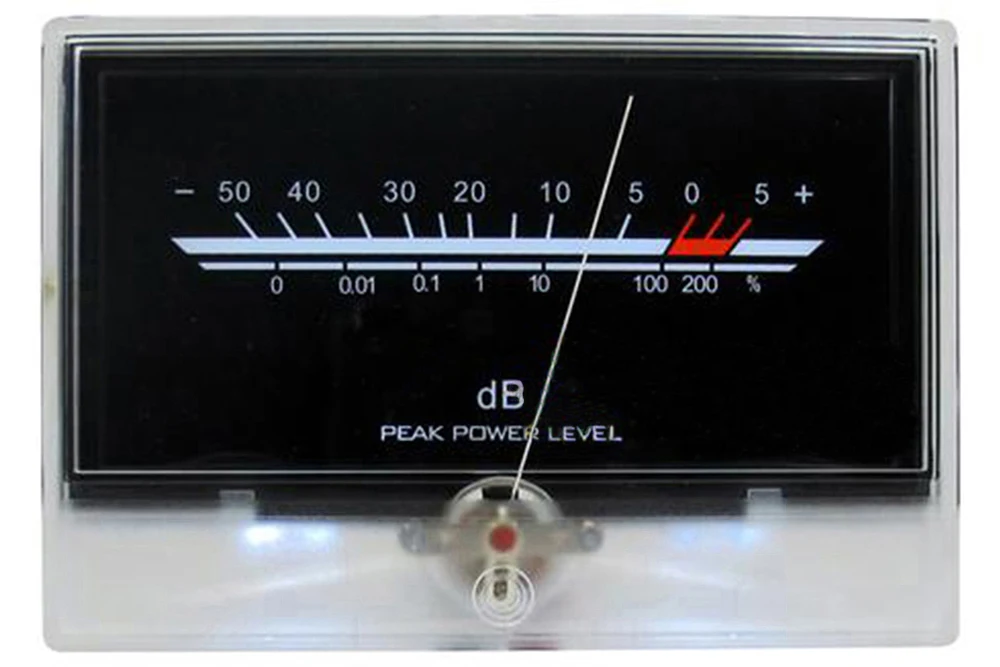

2 шт. P-134 послеступенчатые счетчики VU

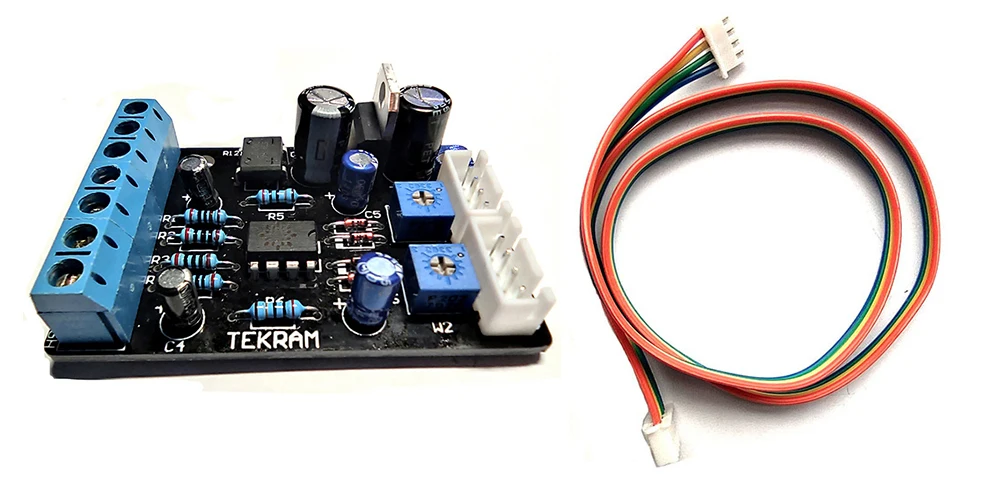

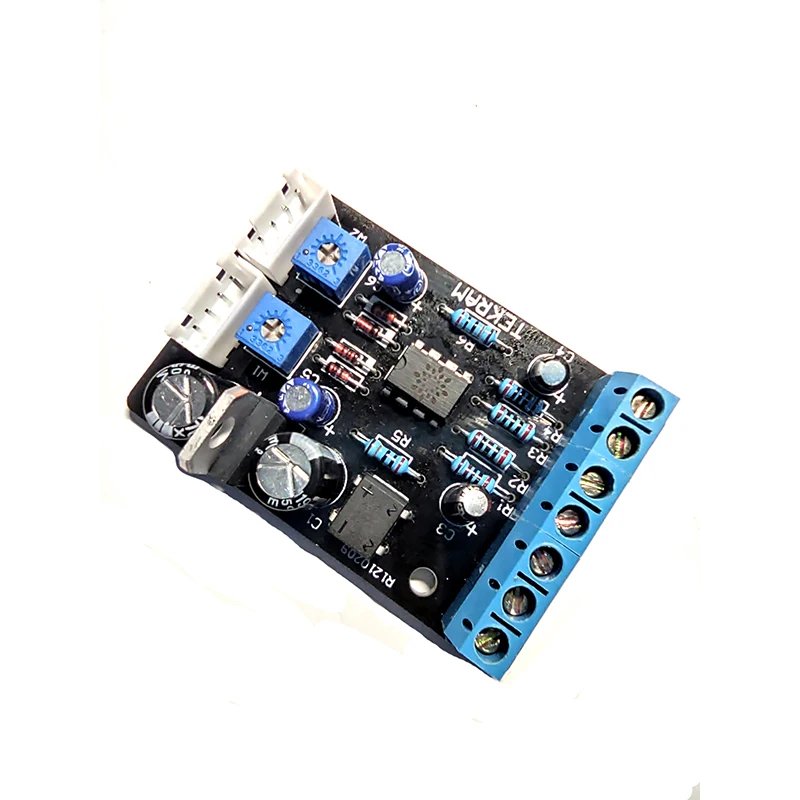

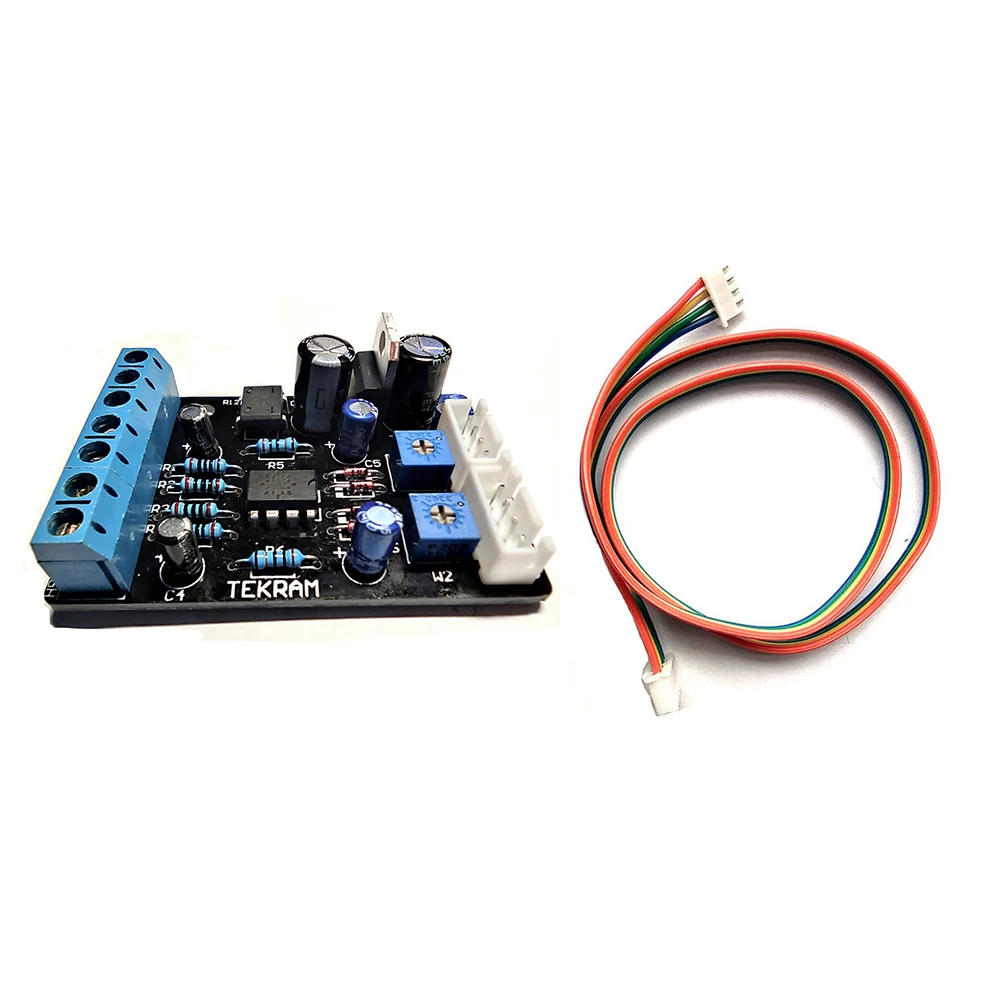

1 шт. плата драйвера для счетчика VU
