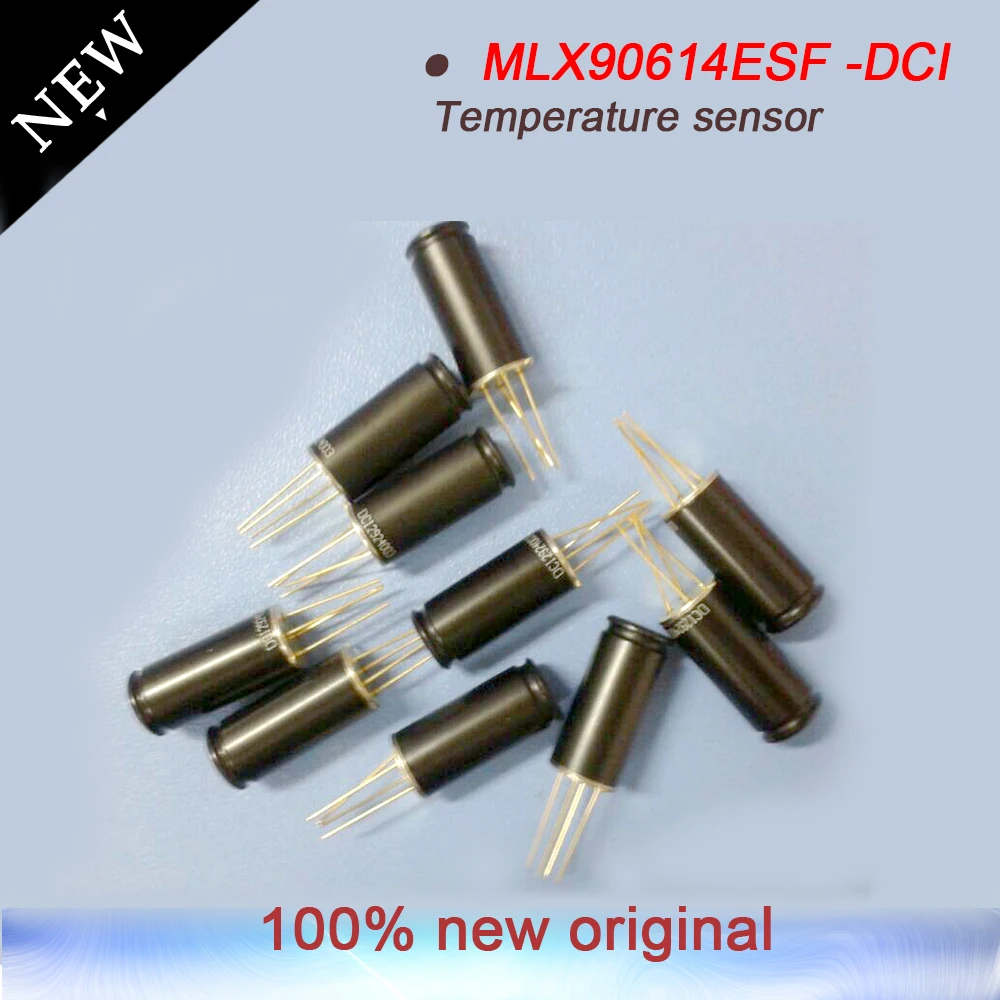

MLX90614-это термометр, разработанный и произведенный Melexis. Включает в себя:   • Инфракрасный термический датчик MLX81101 • Чип обработки сигналов MLX90302 специально разработан для вывода этого датчика   Этот продукт использует промышленный стандарт до-39 посылка.   MLX90302 использует усовершенствованный малошумный усилитель, 17-АЦП и мощный DSP компоненты в обломока, таким образом, Добиться высокоточного измерения температуры. Температура окружающей среды и температура объекта рассчитываются и хранятся в оперативной памяти может достичь 0,02 OC данных разрешения, и Он доступен через двухпроводной Стандартный SMBus выход (0,02 ° C разрешением) или через 10-битная ШИМ-выход.   MLX90614 фабрика откалибрована в диапазоне температур окружающей среды-40... 125oC и диапазон температуры объекта-70... 382.2oC.   Температура, рассчитанная чипом, является средней температурой всех объектов в диапазоне угла обзора датчика. Стандартная точность, обеспечиваемая MLX90614 в диапазоне комнатной температуры ± 0.5oC. И для того, чтобы удовлетворить требования медицинских приложений, MLX90614 также может обеспечить высокую точность в диапазоне температур человеческого тела ± 0.1oC.   Встроенный объектив Nefer, защита от дневного света, без калибровки. Серия DCI в настоящее время является самым высоким уровнем, с градиентной температурной компенсацией, соотношение расстояния объекта до 12: 1   Характеристики продукта Применение примеры   ● Небольшой размер, низкая стоимость ● высокоточное Бесконтактное Дистанционное измерение температуры ● Легко интегрируется ● датчик комфорта температуры может быть применен к автомобильной системе кондиционирования воздуха ● Экс-Заводская калибровка с широким диапазоном температур: ● Индукционная регулировка температуры для бытовых и промышленных кондиционеров воздуха -40… + 125oC рабочая температура ● автомобильная система размораживания ветрового стекла -70… + 380oC Целевая температура. ● Обнаружение мертвых углов автомобильного видения ● Высокая точность 0,5 ° C в широком диапазоне температур. ● Производственный процесс контроля температуры (Когда температура окружающей среды и объекта равна 0 .. + 50 ° C) ● контроль температуры принтера и копира ● Сверхвысокая точность калибровки (медицинский класс) ● контроль температуры бытовой техники; ● Разрешение температуры 0,02 ° C ● медицинское оборудование ● Одноиндукционная или двухиндукционная зона ● мониторинг поголовья скота ● Поддержка стандарта ввода и вывода SMBus (режим по умолчанию) ● Обнаружение активного объекта ● Совместимость с импульсной модуляцией ширины (ШИМ) выходной режим   ● Мультичувствительная зона-Поддержка до 100 адресов подчиненных устройств ● 2,8-3,6 V источника питания (3V рекомендуется) ● Термальность реле отображаются индикаторы хронографа, будильника ● Энергосберегающий режим отключения ● измерение температуры человеческого тела ● Различные варианты упаковки для различных приложений ● Уровнемер для транспортного средства стандарт   Часто задаваемые вопросы:   1. Должен ли этот датчик добавить оптическую систему, такую как объектив?   Ответ: Датчик имеет встроенный объектив, поэтому вы можете использовать его непосредственно без добавления объектива.   2. Является ли Схема применения этого датчика сложной?   Ответ: Датчик включает в себя тепловой и соответствующий чип обработки данных, который непосредственно преобразуется в цифровой сигнал и может быть прочитан MCU. Периферийная цепь проста.   3. Этот датчик все еще должен быть откалиброван?   Ответ: Этот датчик был профессионально откалиброван в черном корпусе перед поставкой и может быть использован непосредственно в соответствии со спецификациями.   4. Как далеко может измерить этот датчик?   Ответ: расстояние измерения датчика зависит от расстояния объекта и размера источника тепла. Пример: объект коэффициент расстояния этого датчика составляет 11,6: 1, а это означает, что, для источника тепла с наружным диаметром 10 см (как правило, поле зрения с красной стороны круглое) Максимальное расстояние составляет 116 см.
