Шаговый двигатель TMC2208 TMC2209 1 шт. шаговый ультра тихий с новым радиатором V1.2 плата

Особенности:
TMC2209-это ультра-тихий драйвер двигателя IC (оригинальный импортный чип) для двухфазных шаговых двигателей. TMC2209-pin, совместимый со многими традиционными драйверами и TMC2208. Улучшенный измельчитель StealthChop2 trinamics гарантирует, что двигатель работает без шума, добиваясь высокой эффективности и крутящего момента двигателя. Комбинация функции быстрого регулирования тока и резонансного подавления обеспечивает динамическое движение. StallGuard используется для безсенсорного дома, чтобы предотвратить задержку. Встроенный силовой MOSFET может обрабатывать токи двигателя до 2 а RMS, с защитой и диагностическими функциями, что обеспечивает стабильную и стабильную работу. Простой в использовании UART интерфейс открывает настройки и варианты контроля. Настройка приложения для магазина в памяти OTP. Раздельное импульсное направление определяет привод для работы без шума и очень точной работы, что обеспечивает экономичное и конкурентоспособное решение

Таблица для сравнения драйверов серии TMC:
1. Режим работы TMC2209 V2.1 stealthChop почти Бесшумный.
2. Драйвер TMC22209 V2.1 имеет улучшенный режим stealthChop (stealthChop 2), который лучше работает при более высоких ускорениях.
3. По сравнению с TMC2100 сопротивление драйвера на выходе TMC220 (RDSon) немного ниже, тем самым уменьшив расход энергии.

Параметры продукта:

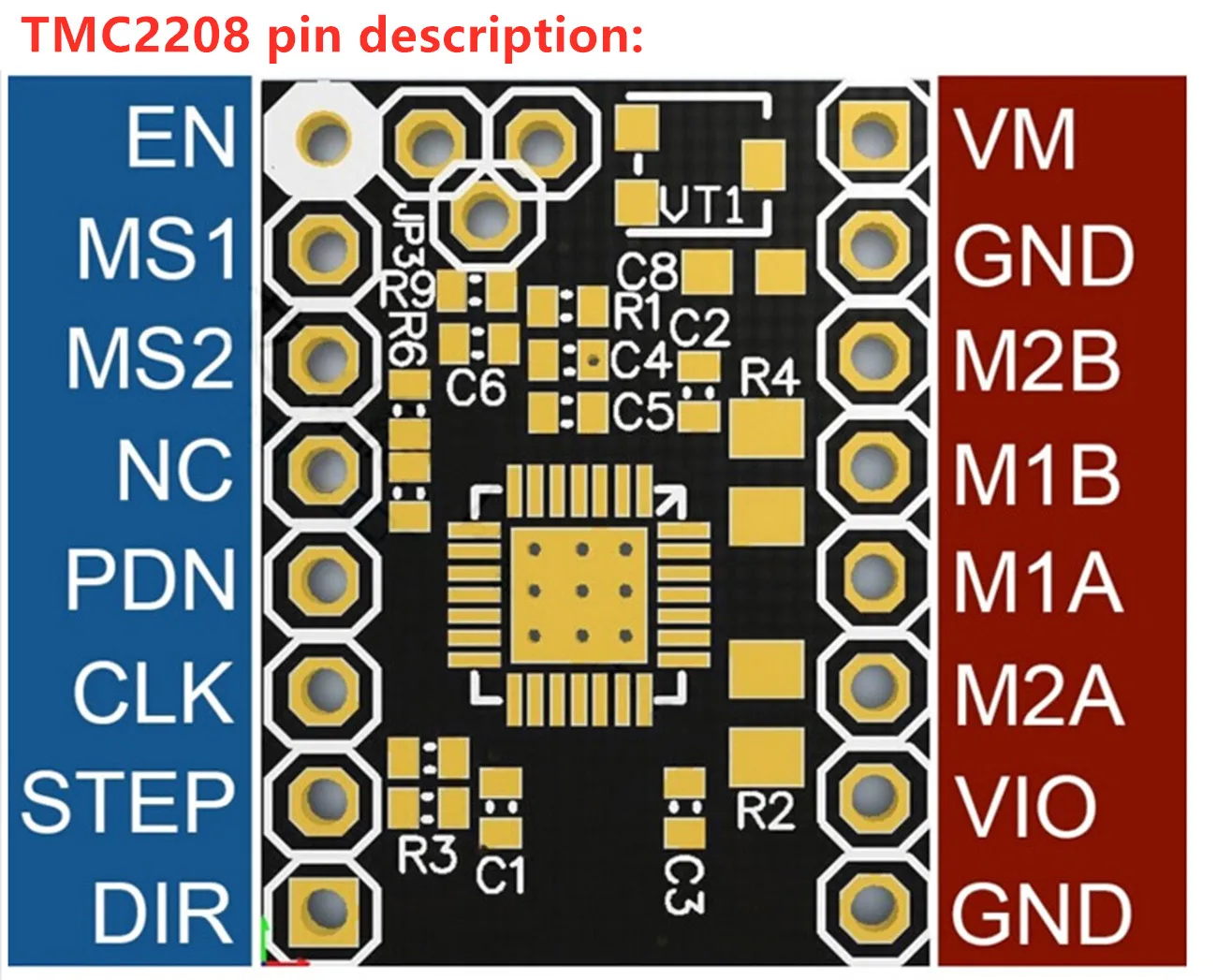

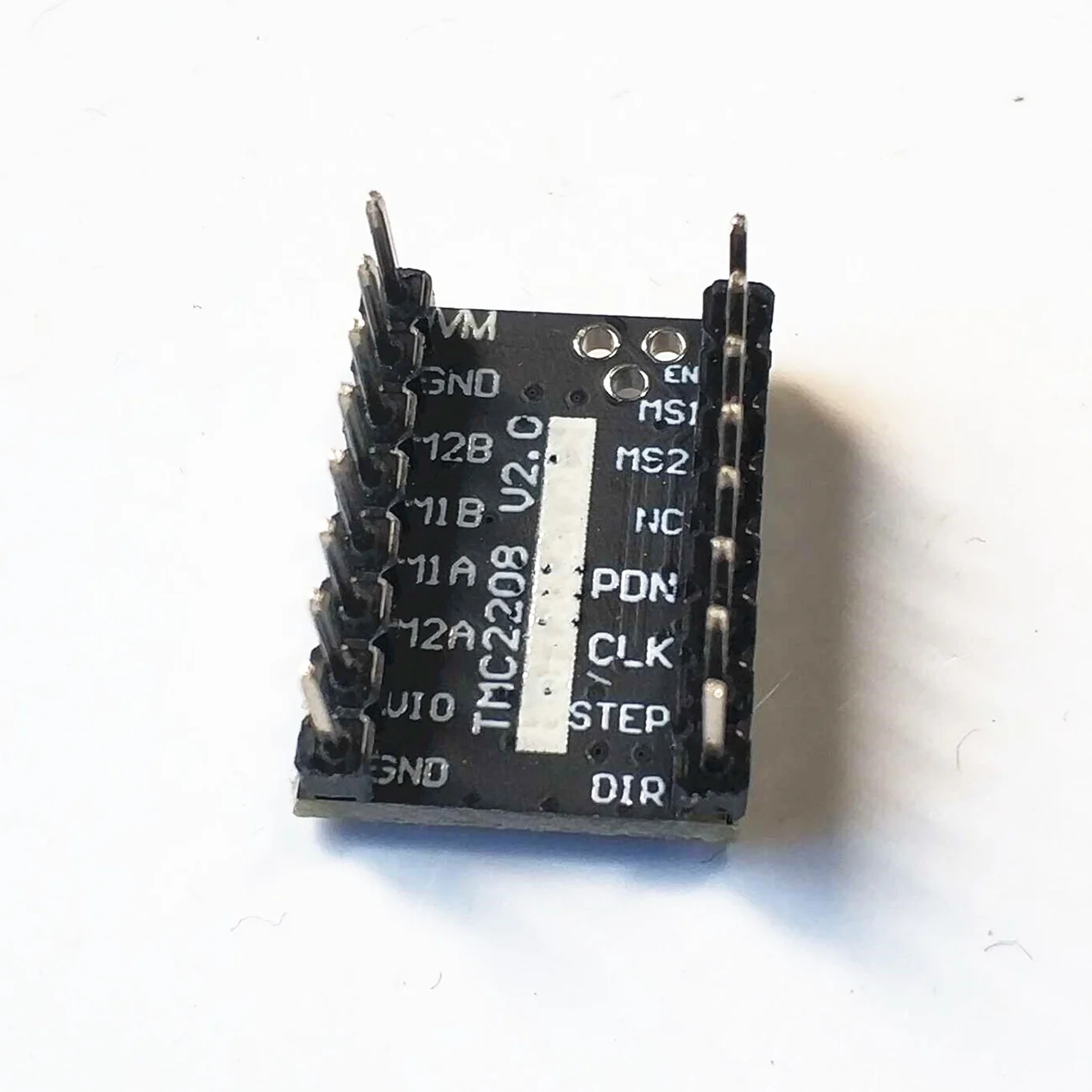

Оборудование, совместимое с StepStick и Pololu A4988
Мощность привода до 1.7A (амплитудно-модулируемый сигнал) непрерывные катушки current-2.8A пик
Интерфейс шаг/Dir с интерполяцией микростепа (до 256 микрошагов)
Конфигурация через CFG pins или интерфейс UART
Двигатель напряжение: 5,5. .. 28V
Logic напряжение: 3,3. .. 5V
RSense: 0,11 Ом
StealthChop2-for тихая работа и гладкой motion
SpreadCycle-Мощный динамический измельчитель управления двигателем (поддерживается через UART, OTP, CFG Pin)
CoolStep-контроль тока для энергосбережения
StallGuard4-sensorless мотора контроль заряда

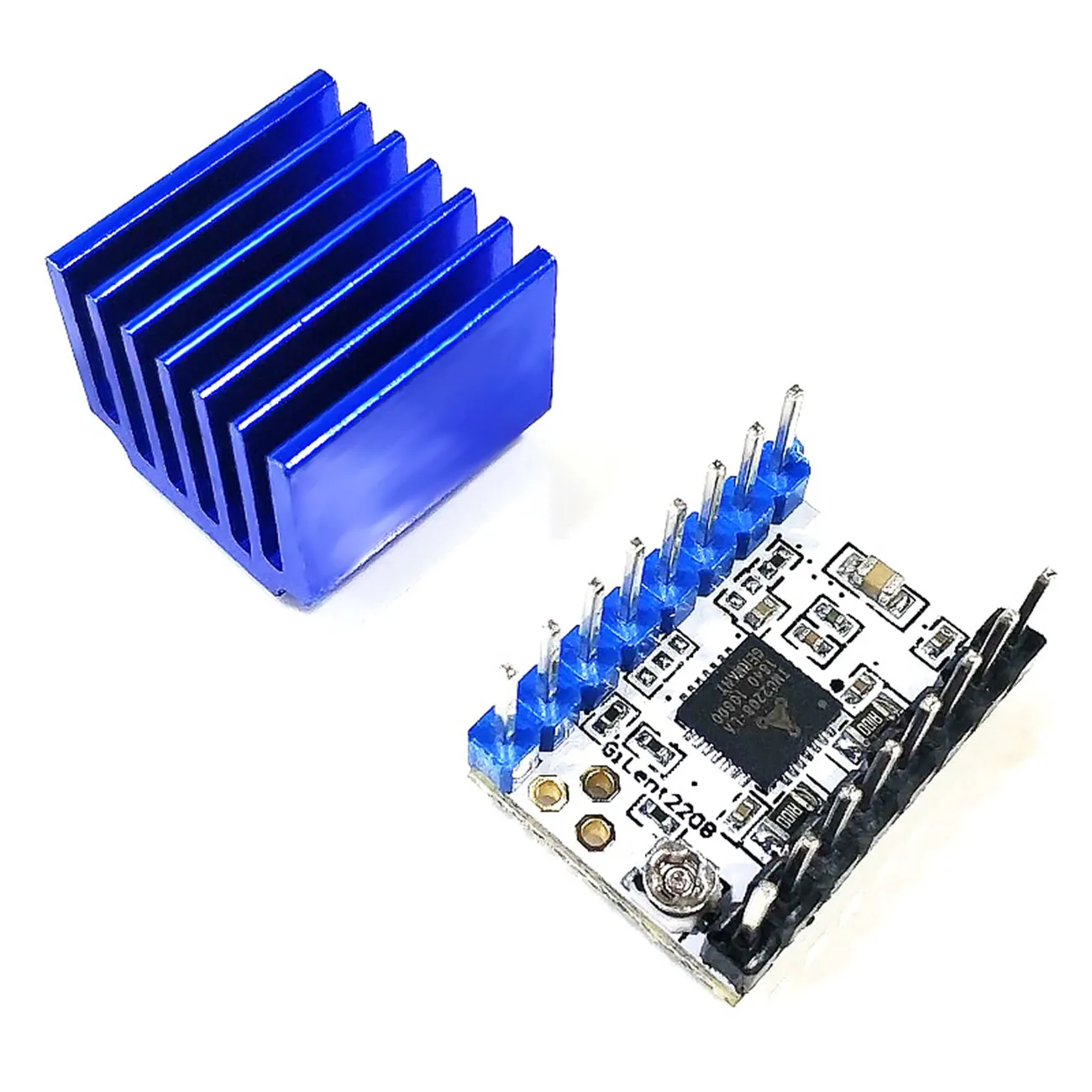

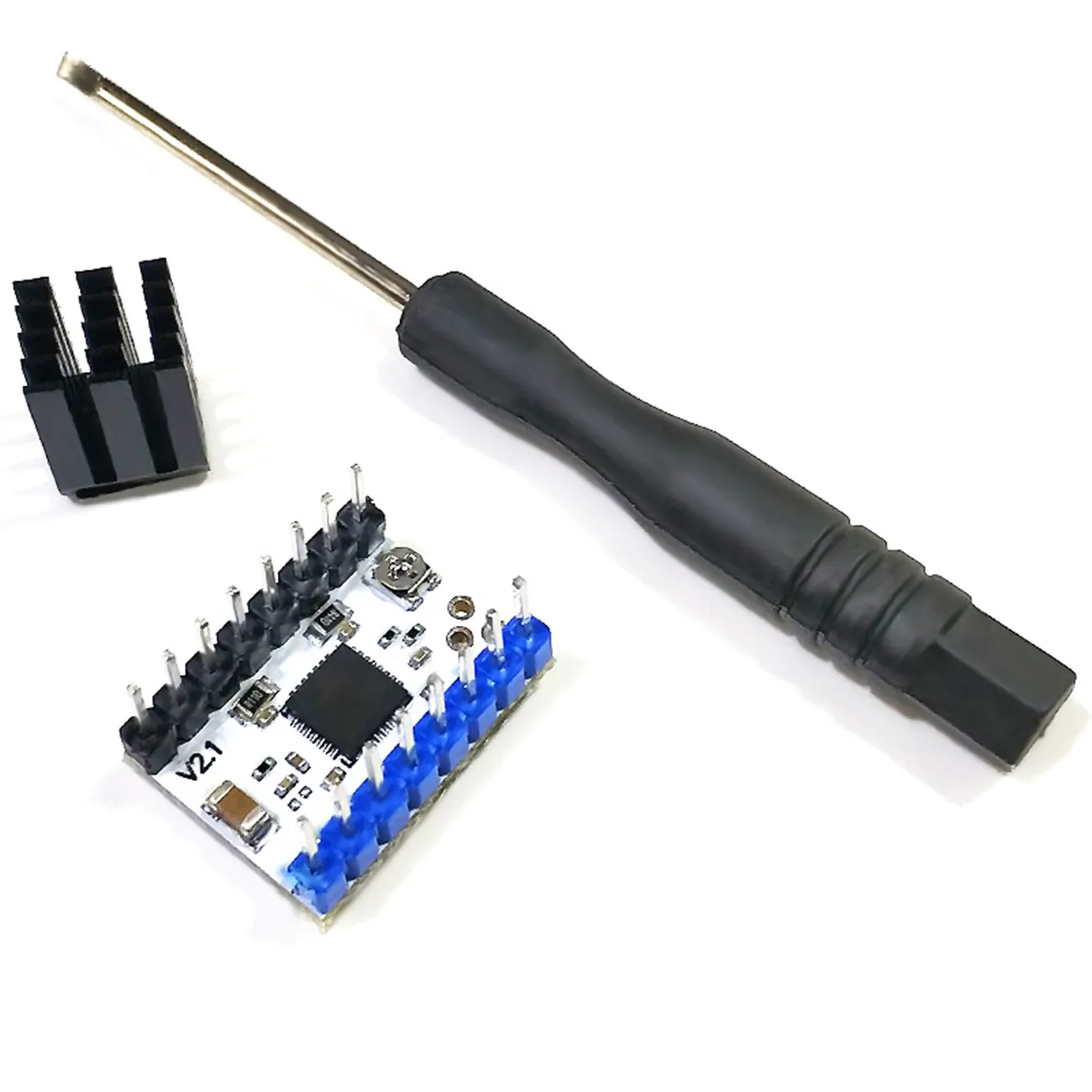

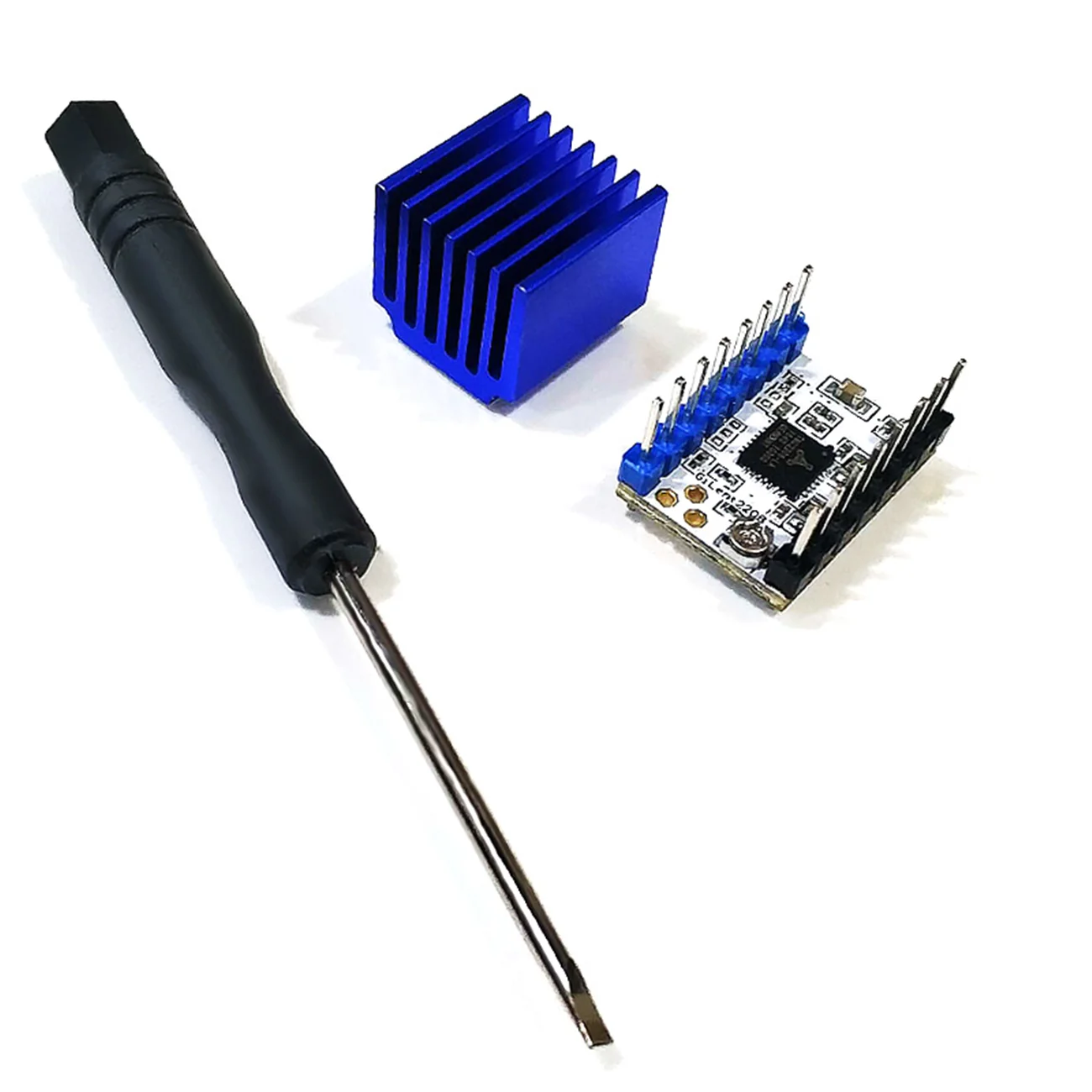

Отгрузочная ведомость:

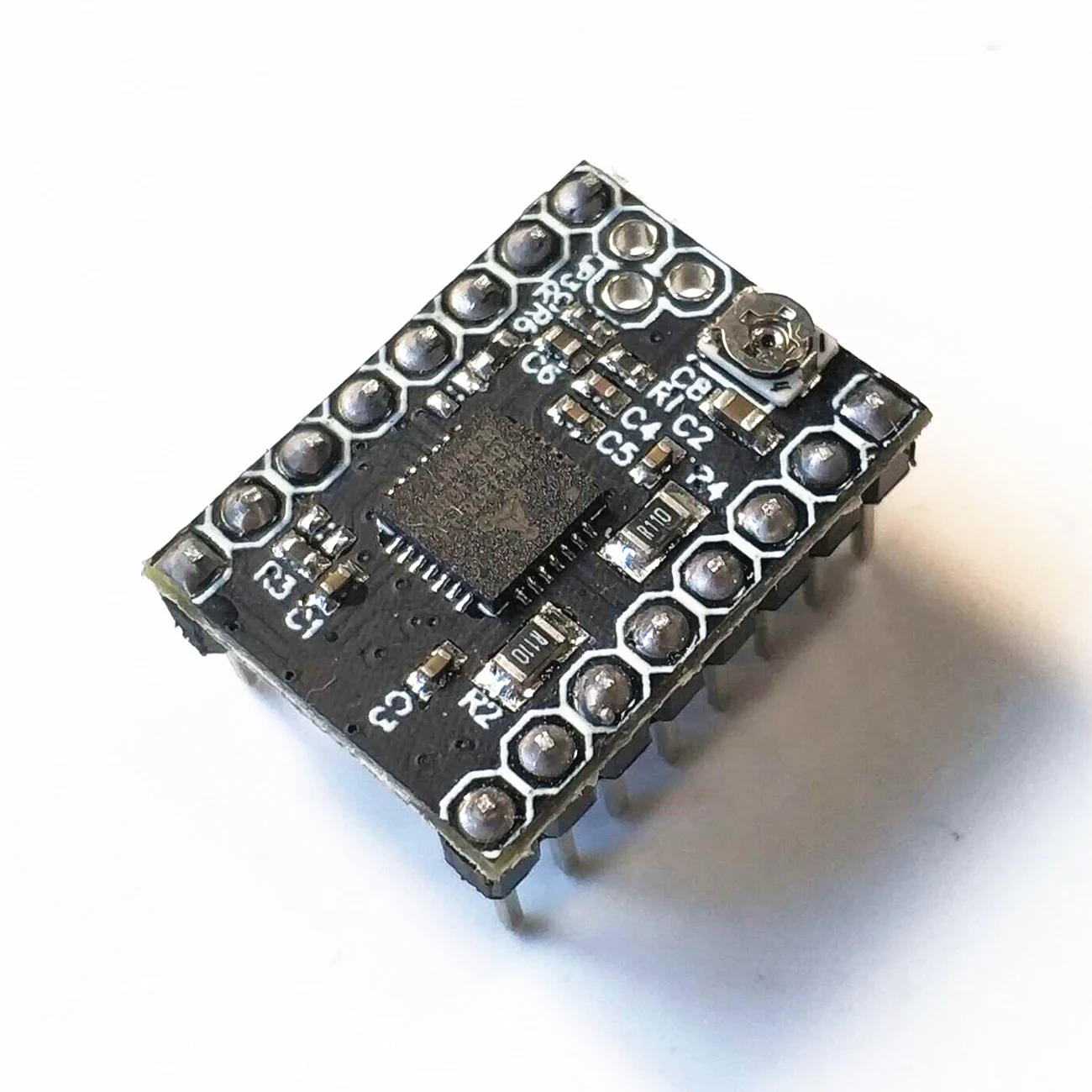

1 * Драйвер шагового двигателя TMC2209

1 * теплоотвод

1 * отвертка

Особенности:
1. Деление до 256;
2. Без потерь при езде при высокой нагрузке;
3. Уровень логического интерфейса: 3-5 В;
4. Диапазон входного напряжения: 4,75-36 В постоянного тока;
5. В режиме разделения можно выбрать 2, 4, 8, 16 отделений;
6.StealthChop2 может управлять двигателем, чтобы работать в чрезвычайно бесшумных условиях, и может достичь контроля звука двигателя ниже 10 дБ, уровень шума намного ниже, чем традиционный текущий метод управления;
7. Традиционная схема вождения шагового двигателя будет иметь чрезмерный ток или называется мертвой зоной тока, когда ток пересекается с Нулевой точкой, и в катушке двигателя нет тока. Это является одним из основных фактора, вызывающих вибрацию двигателя. SpreadCycle гарантирует, что шаговый двигатель имеет плавный перенос без тока мертвых зон, когда он превышает точку опоры, и почти нет jitters при использовании TMC2208 нескольких чипов шагового двигателя;
8. Новый волновой режим SpreadCycle PWM автоматически настраивает функцию затухания гистереза между медленными и быстрыми аттенюаторами. Средний ток показывает настраиваемый нормальный ток, и не будет переходного периода, когда Синусоидальная волна пересекается с Нулевой точкой, что уменьшает колебания тока и крутящего момента, создание формы тока ближе к синусоидальной волне. По сравнению с традиционным постоянным типом измельчителя, PWM режущий двигатель, работающий под волновым режимом управления, должен работать более плавно и плавно.
