Контроллер драйвера Arduino Nano V3.0 с Загрузчиком совместим Atmega328P Ch340 ручной Mini USB

Контроллер драйвера Arduino Nano V3.0 с Загрузчиком совместим Atmega328P Ch340 ручной Mini USB

Arduino Nano V3.0 драйвер контроллера с Загрузчиком совместимый для Atmega328P Ch340 Mano Mini USB RF плата расширения кабель

Особенности:
Мега совместим с большинством экранов, предназначенных для Duemilanove или Diecimila.
Мега 2560 является обновлением для мега, который он заменяет.
Mega2560 отличается от всех предыдущих плат тем, что не использует чип драйвера FTDI USB-to-serial. Вместо этого он оснащен ATmega16U2 (ATmega8U2 в версии 1 и версии 2), запрограммирован как конвертер USB-to-serial.
Версия 2 платы Mega2560 имеет резистор, вытягивающий линию 8U2 HWB на землю, что делает его легче поместить в режим DFU.


Описание:

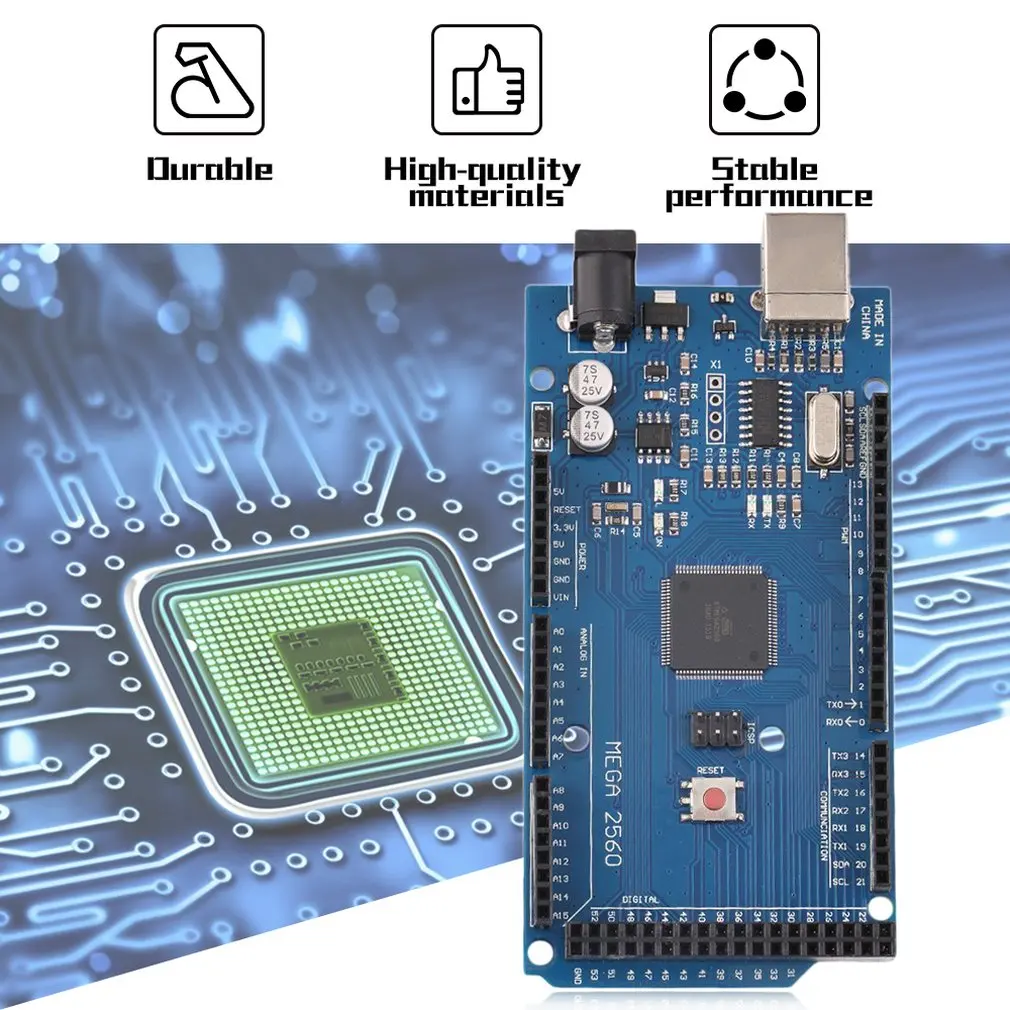

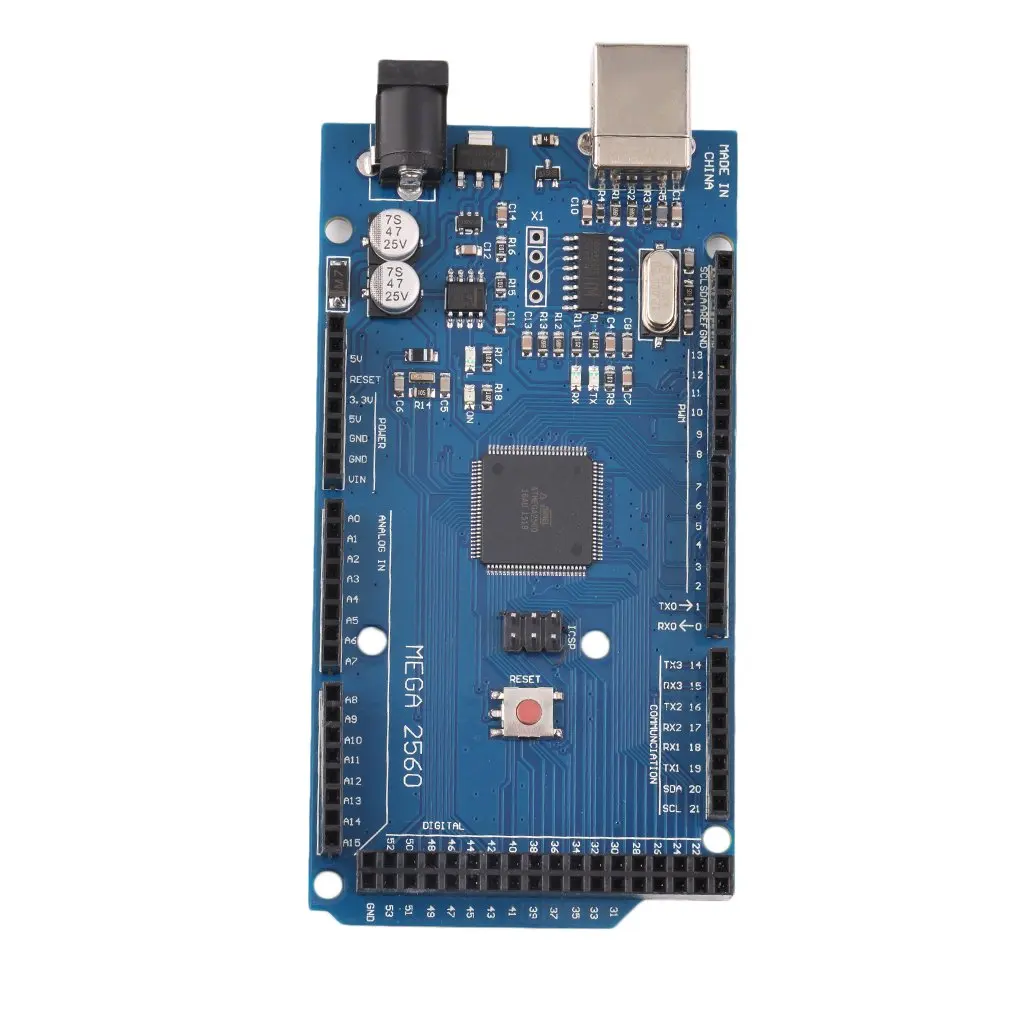

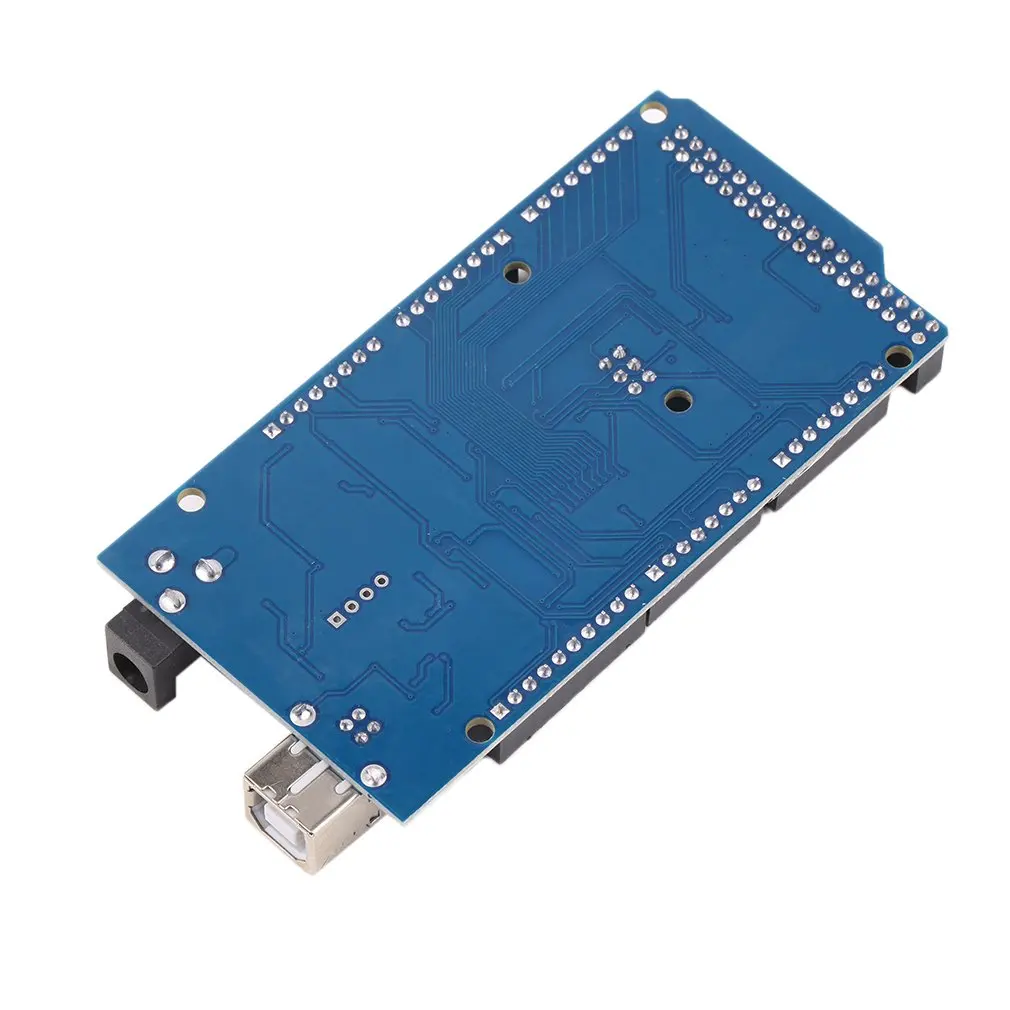

Mega 2560-это плата микроконтроллера, основанная на ATmega2560 (спецификации). Он имеет 54 цифровых входа/выхода контактов (из которых 15 могут быть использованы в качестве PWM выходов), 16 аналоговых входов, 4 UARTs (аппаратные последовательные порты), 16 МГц кристаллический осциллятор, USB соединение, разъем питания, заголовок ICSP и кнопка сброса.

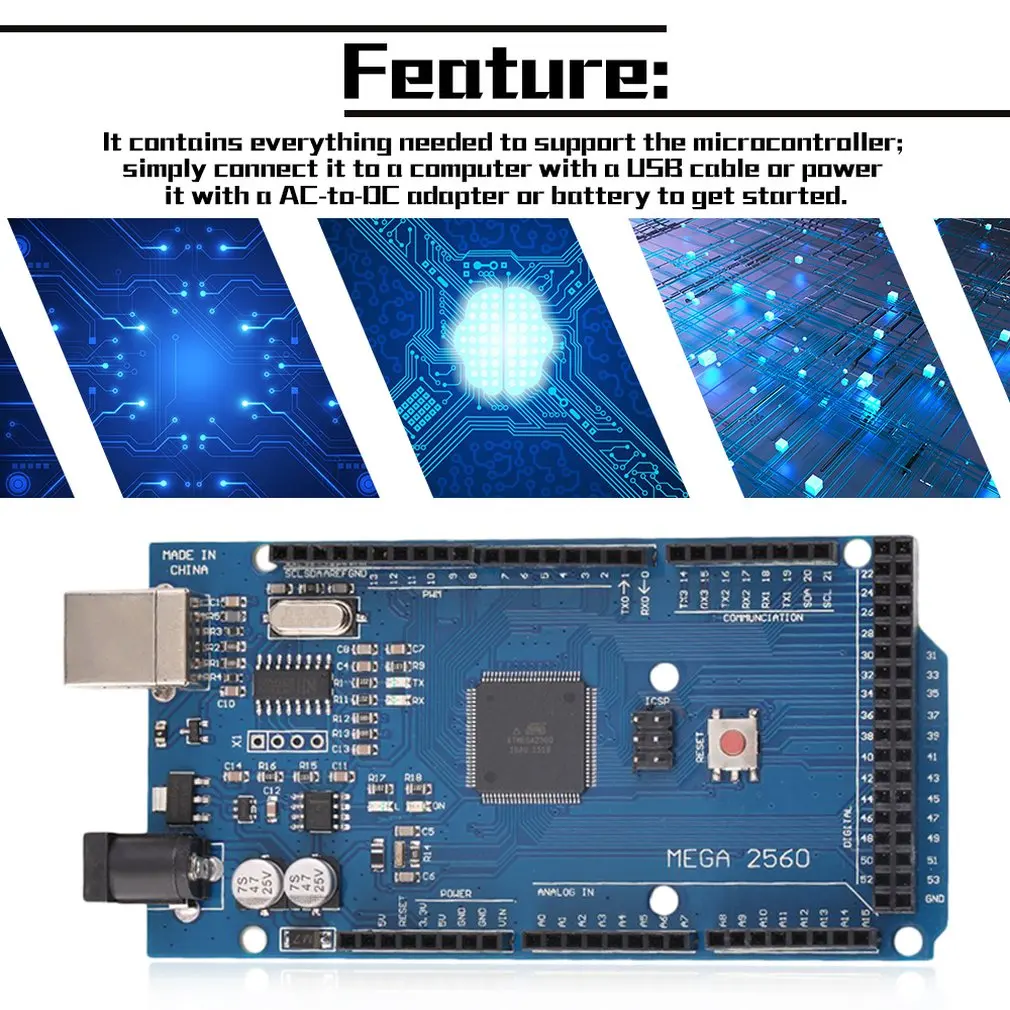

Он содержит все необходимое для поддержки микроконтроллера; Просто подключите его к компьютеру с помощью usb-кабеля или включите его с адаптером AC-to-DC или батареей, чтобы начать работу.

Пересмотр 3 платы имеет следующие новые функции:
1,0 pinout: добавлены SDA и SCL контакты, которые находятся рядом с AREF pin и двумя другими новыми контактами, размещенными рядом с pin RESET, IOREF, который позволяет экранам адаптироваться к напряжению, предоставляемому от платы. В будущем, экраны будут совместимы как с платой, которые используют AVR, которые работают с 5V и из-за того, что работать с 3,3 V. Второй-это не подключенный штифт, который предназначен для будущих целей.
Более сильная схема сброса.
Atmega 16U2 заменяет 8U2.
Схема, справочный дизайн и сопоставление контактов
Файлы орла: -mega2560_R3-reference-design.zip
Схема: -mega2560_R3-schematic.pdf
Сопоставление контактов: страница PinMap2560


Характеристики:
Микроконтроллер ATmega2560
Рабочее напряжение: 5 В
Входное напряжение (рекомендуется): 7-12 В
Входное напряжение (лимиты) : 6-20 в
Цифровые контакты ввода/вывода: 54 (из которых 15 обеспечивают выход ШИМ)
Аналоговые входные контакты: 16
Ток постоянного тока на I/O Pin: 40 мА
Постоянный ток для 3,3 V Pin-код: 50 мА
Флэш-память: 256 Кб, из которых 8 КБ используется загрузчиком
SRAM: 8 КБ
EEPROM: 4 Кб
Частота часов: 12 МГц

Мощность
Мега может питаться через usb-соединение или с внешним источником питания. Источник питания выбирается автоматически
Внешний (не-USB) Источник питания может быть либо от адаптера переменного тока в постоянный ток (настенное бородавление), либо от аккумулятора. Адаптер может быть подключен подключив в 2,1 мм Центр-положительный штепсельную вилку в Комиссии заглушка для разъема питания. Провода от батареи могут быть вставлены в гнезда Gnd и vin-штыревые разъемы разъема питания.
Плата может работать на внешнем питании от 6 до 20 вольт. Однако при поставке менее 7 в штырь 5 В может поставляться менее пяти вольт, и плата может быть нестабильной. При использовании более 12 В регулятор напряжения может перегреваться и повредить доску. Рекомендуемый диапазон от 7 до 12 вольт.

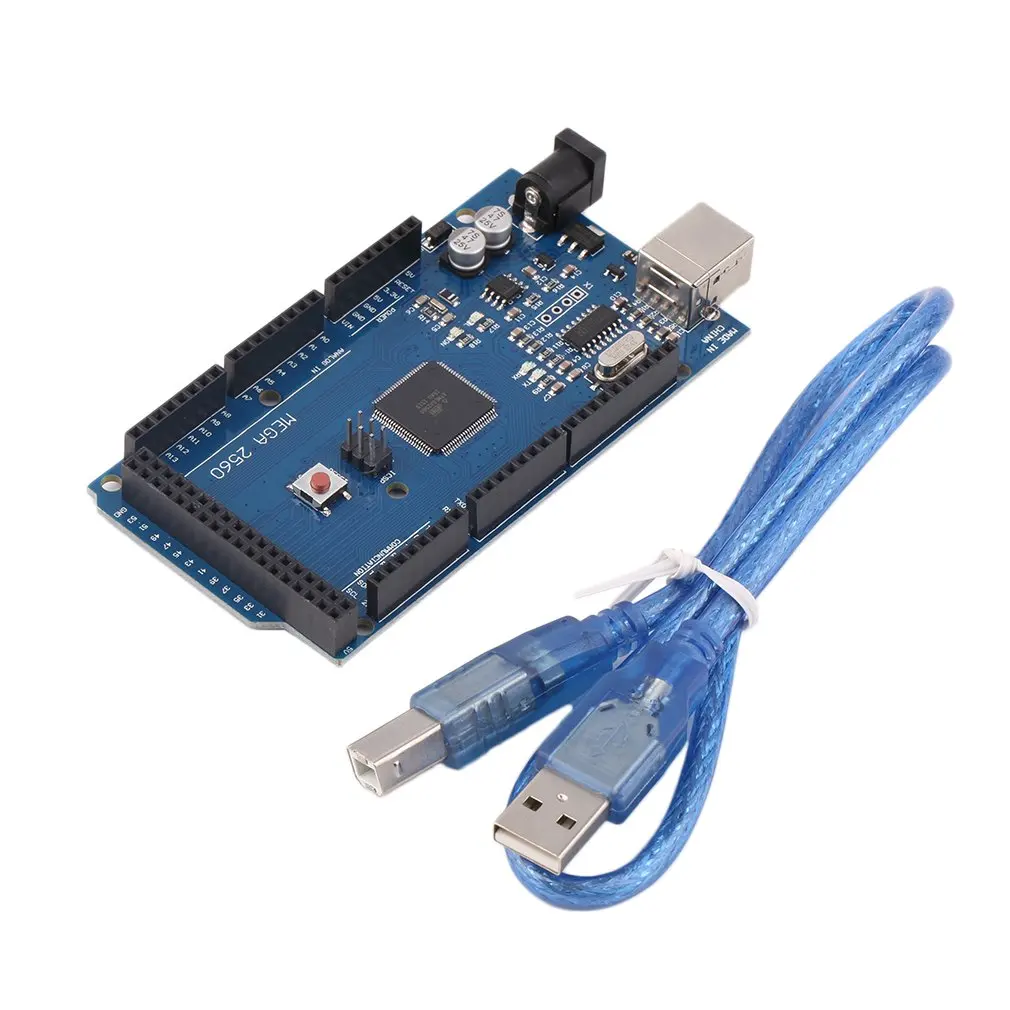

Посылка включает в себя:
1 x ATmega2560-16AU доска

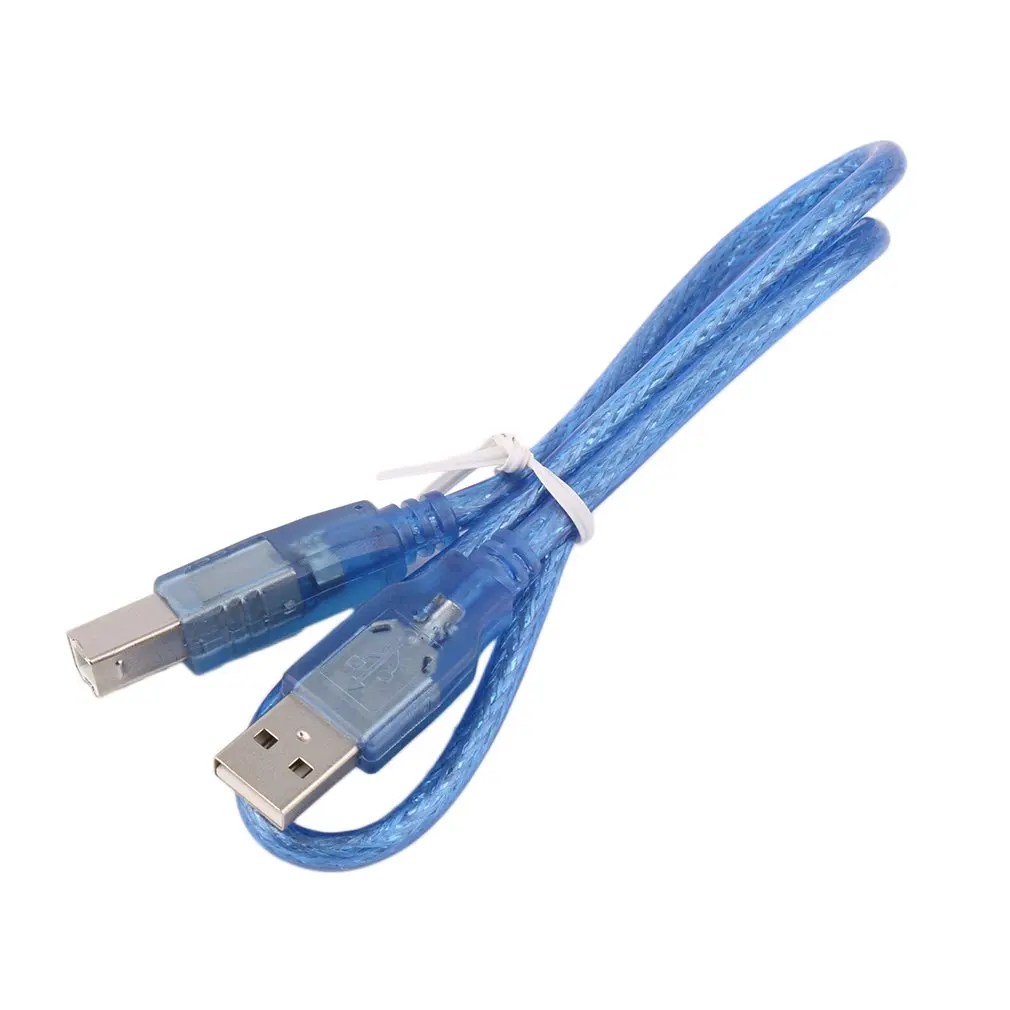

1 х USB кабель
