| Описание: |
- Особенности:
Размер:12,9 см x 8,5 см x 2,9 см
Супер производительность, супер скорость, супер маленький портативный
Холодный внешний вид, низкое энергопотребление, суперустойчивость
1. Поддержка чипа:
Основание TL866II Plus, поддержка Nor Flash / NAND Flash / EMMC
TSOP48 / TSOP56 / BGA48 / BGA63 / BGA64 / BGA100 / BGA153 / BGA162 / BGA169 / BGA221
Начальная версия: IC поддерживается: 20900 шт.
2. Параметры программатора
(1). 32 бит MCU 200 МГц + Xilinx SP6 FPGA структура, USB2.0 HS 480 МГц передача
(2). 56 штифтов полный привод ввода-вывода дизайн. Все булавки имеют Максимальная рабочая частота 50 МГц и высокую надежность.
(3). Стабильный и надежный интерфейс программирования, 8 контактов в цепи, провод Lehgth составляет более 30 см,
И он может надежно общаться на 25 МГц.
25 серий/EMMC встроенное Программирование с максимальной тактовой частотой 40 МГц-50 МГц
(4). VCC напряжение 1,2-6,5 V 64 регулируемые уровни,
VPP напряжение 6,5-алюминиевая крышка, 25В 64 регулируемые уровни.
IO сигнал связи напряжения с плавной регулировкой 1,2 V-3,6 V
VCC 120MA-320MA защита от перегрузки по току, регулируемая
VPP 120 мА защита от перегрузки по току.
(5). Расход энергии: 5 В, <500 мА. Всем чипам не требуется внешний источник питания.
Он может быть подключен к внешнего источника питания 5V-5,5 V 500MA для канале имеется несколько программирования.
Внешний источник питания может быть подключен к зарядному устройству сотового телефона, можно увидеть где угодно.
Программатор имеет несколько средств защиты для внешнего источника питания:
Защита от перенапряжения, защита обратного соединения, защита от перегрузки по току, Подсказка о низком напряжении.
(6). Скорость записи EMMC: 12 МБ/с./с-25 МБ/с./с
Скорость чтения EMMC: 14 МБ/с./с-45 МБ/с./с в 2-5 раз быстрее, чем у подобных программистов.
(Это важно для чипов большой емкости, 64 ГБ чипы EMMC,
Если 10 МБ/с. (средняя программист не может достигать 10 МБ/с.) чтение занимает 6400 секунд
T56 обычно может достигать более 20 МБ/с., до 3000 секунд)
Способность управлять чрезвычайно высокой скоростью, что означает, что аппаратное обеспечение программатора имеет большую устойчивость на более низких скоростях
(7). Функция самопроверки, самопроверка каждого VPP/VCC /GND/IO
3. Функция программирования EMMC, специальное ознакомление
(1). Большинство функций EMMC программатора, которые могут выполнять одноключевое массовое производство на EMMC
(Также может быть запрограммирован на 4 машины на одном компьютере)
Загрузка файлов проекта, загрузка всех параметров сразу, и прямая программа.
Скорость чтения и записи до 12 МБ/с.-45 МБ/с.
(2). Встраиваемая мультимедийная карта памяти функция введение
2,1. Функция анализа: анализа содержания оригинального чипа и отображения следующих результатов:
Информация по производству микросхем дисплея
Визуальный дисплей использования чипа до 8 разделов
Каждый раздел показывает, защищен ли он от записи, читается, может быть перезаписан или удален
Показывает, является ли весь чип временным или постоянным, защищенным от записи
Покажите, защищен ли чип паролем
Показать ли Чип использует 32-битный безопасности код проверки подлинности, чтобы написать в rpmb.
Показ других важных параметров ECSD/CSD/CID
Вы также можете прочитать ECSD / CSD / CID файл в этот программатор, чтобы перейти к анализа нагрузки
Может также выполнять некоторые общие анализы по файлам ECSD, Читаемым другими программами
2,2: функции чтения/записи (все функции могут быть выполнены с помощью одной кнопки)
Чтение CID / CSD / ECSD.
Полная защита для временной записи до программирования
Прозрачные группы защиты от временной записи перед программированием
Удалите чип перед программированием
Пустая проверка чипа перед программированием
Программирование 32-битный ключа проверки подлинности
Проверьте пароль для чипа
Partiton конфиг
Чтение и программирование для BOOT1
Чтение и программирование на BOOT2
Чтение и программирование в RPMB
Чтение и программирование в GP1
Чтение и программирование в GP2
Чтение и программирование в GP3
Чтение и программирование в GP4
Чтение и программирование пользовательских данных (область пользователя)
Установка групп временной защиты от записи
Установка групп постоянной защиты от записи
Установка пароль (или пароль сброса)
Программирование ecsd
Программирование газированные безалкогольные напитки
Автоматическая проверка всех вышеперечисленных операций после программирования
(3) . Функция программирования ISP в цепи
3,1 ультра-высокой стабильностью ISP программирование в цепи, длина провода может быть до 25 см, диапазон рабочих частот 25 МГц, надежная работа,
Если длина находится в пределах 10 см, ее можно использовать при частоте 40-50 МГц.
3,2 ISP можно также использовать 4-разрядный режим, скорость работы будет увеличено до 4 раз
(4) . Встраиваемая мультимедийная карта памяти других функций
1. Рабочая частота и рабочее напряжение EMMC могут быть отрегулированы вручную.
2. Данные области пользователя можно читать и записывать в нескольких файлах.
3. Если есть пароль При стирании, можно удалить
4. Пароль может использоваться обычный пароль или зашифрованный пароль SHA1
5. Стоимость ecsd/газированные безалкогольные напитки может быть загружена из ECSD_CSD файл или вручную комплект пользователем
6. Не обращайте внимания на ошибки CRC в процессе чтения
7. Дополнительная автоматическая проверка после того, как прочтена операция.
8. Информация об устройстве включает в себя карту контактов высокой четкости и проводку ISP
9. EMMC имеет дисплей скорости в реальном времени во время операций чтения и записи, и конечный Средний дисплей скорости

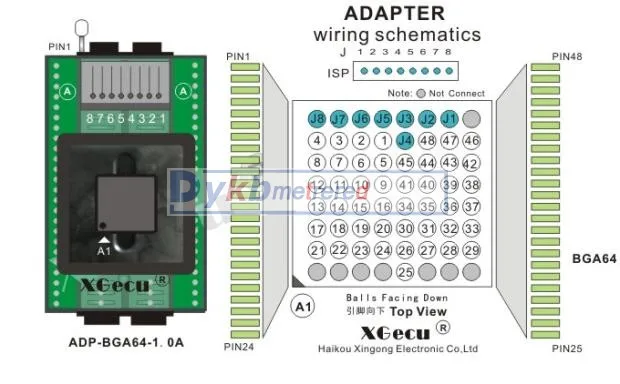

(5). Адаптер EMMC и ISP-соединение
![1]()
![2]()
![3]()
![4]()
![5]()
![6]()
Программатор T56 EMMC ISP, измерение онлайн-программирования
Онлайн-метод тестирования программирования ISP заключается в следующем:
В этом примера используется длинная линия 20 см, рабочая частота 40 МГц, режим 1 бит для тестирования

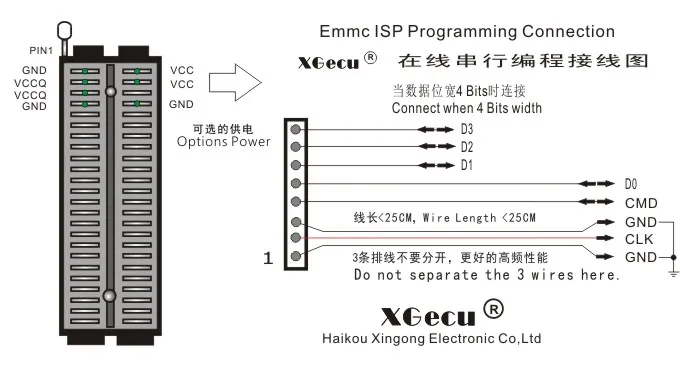

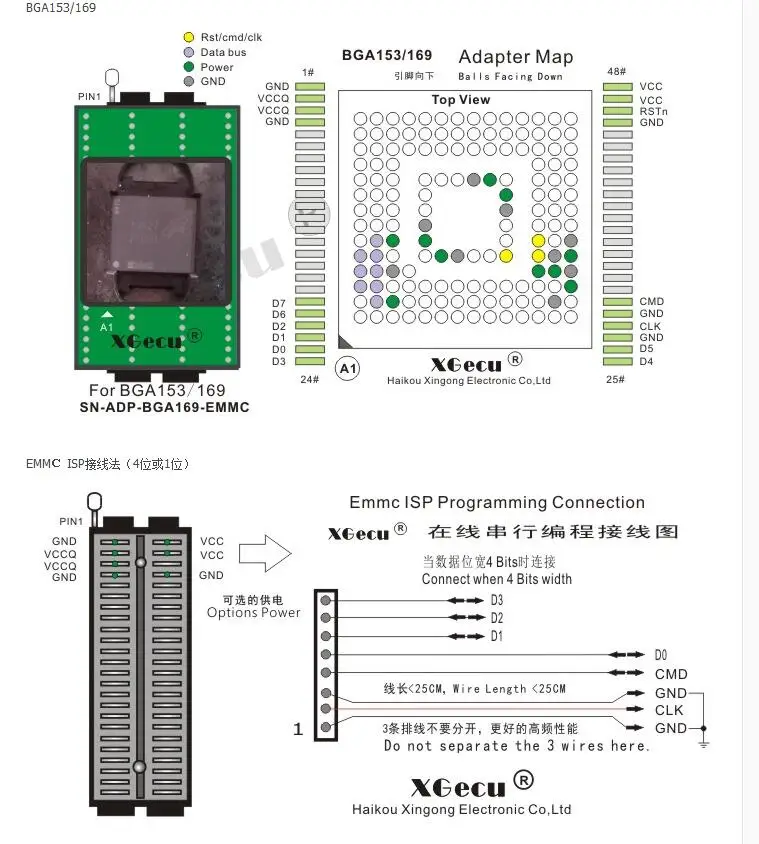

Шаг 1: Подключите ISP-линию, как показано на рис. Ниже (этот рисунок может быть просмотрен в программном обеспечения)
Обратите внимание, что оба заземленных провода заземлены, и три кабеля не разделены, что очень важно для высокочастотных сигналов!
В общем, вам нужно всего лишь подключить GND / CLK / CMD / D0 к цели, чтобы поставить питание к целевой плате на 1 бит
![7]()

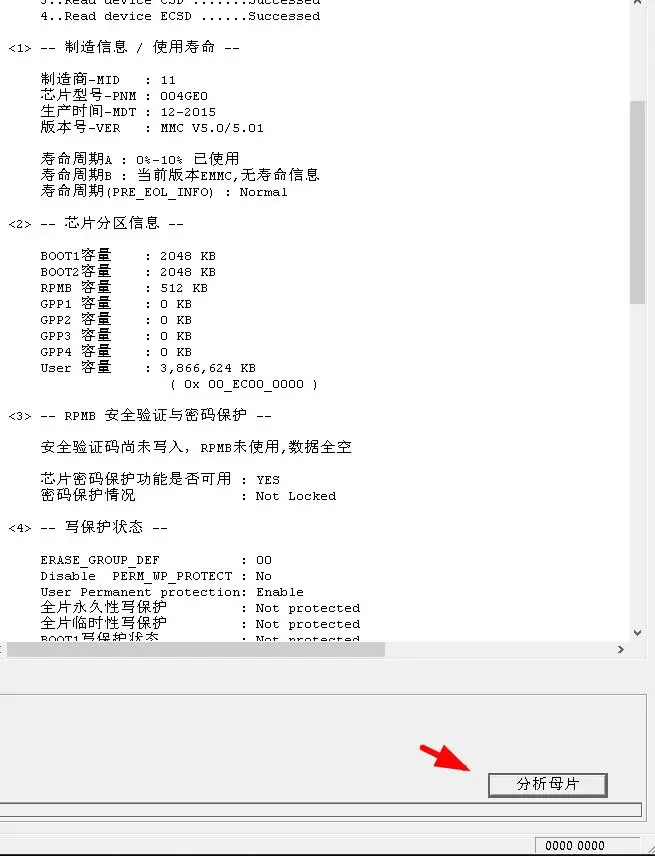

Шаг 2: нажмите на мастер-кнопку анализа. Проверьте, является ли подключение нормальным. Если нет проблем с подключением, результаты анализа отображаются следующим образом:
![8]()
В результате анализа вы увидеть подробную информацию о чипе следующим образом:
Демонстрационный чип, информация о производстве и срок службы чипа
Интуитивно понятное отображение использования до 8 перегородки чипа
Каждый раздел показывает, защищен ли он от записи, можно ли читать, можно ли перезаписывать или удалять
Показывает, имеет ли пленка временную защиту от записи или постоянную защиту от записи
Показывает, есть ли защита паролем для чипа
Показывает ли Чип использует 32-битный безопасности код проверки подлинности, чтобы написать rpmb.
Отображение других важных параметров ECSD CSD CID
Шаг 3: чтение и измерение данных
Установите папка, которая будет сохранена, и все данные после чтения включены в этот файл.
Прочитайте следующую картинку:
![9]()

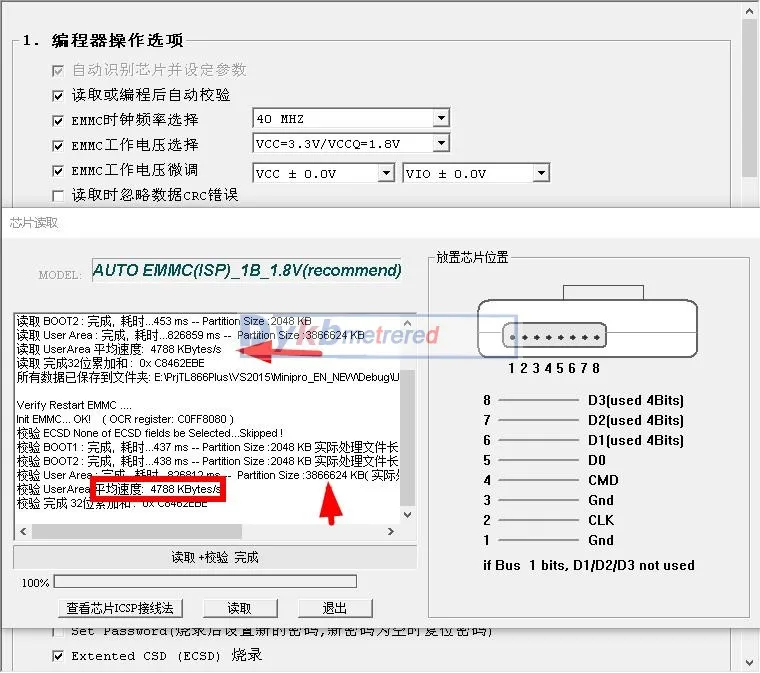

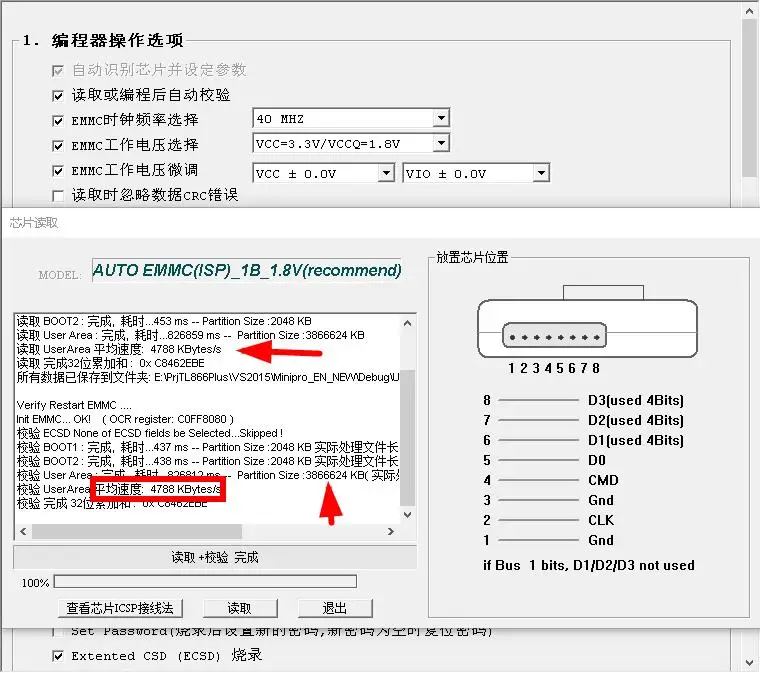

После того, как чтение закончилось, T56 проводит автоматическую проверку, и результат, как показано на рис. Ниже:
![10]()

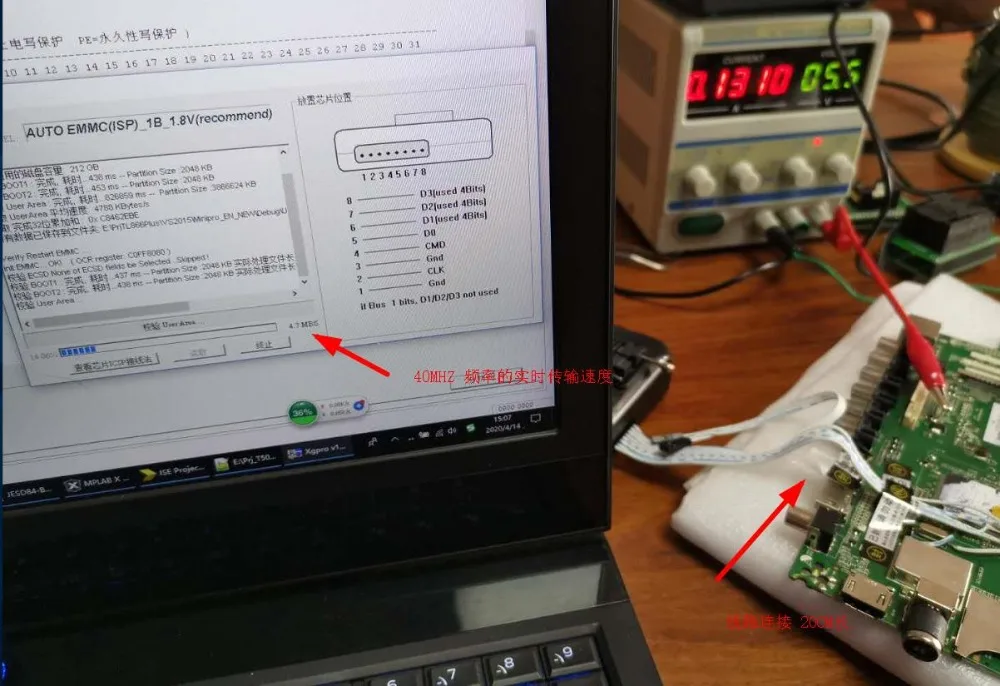

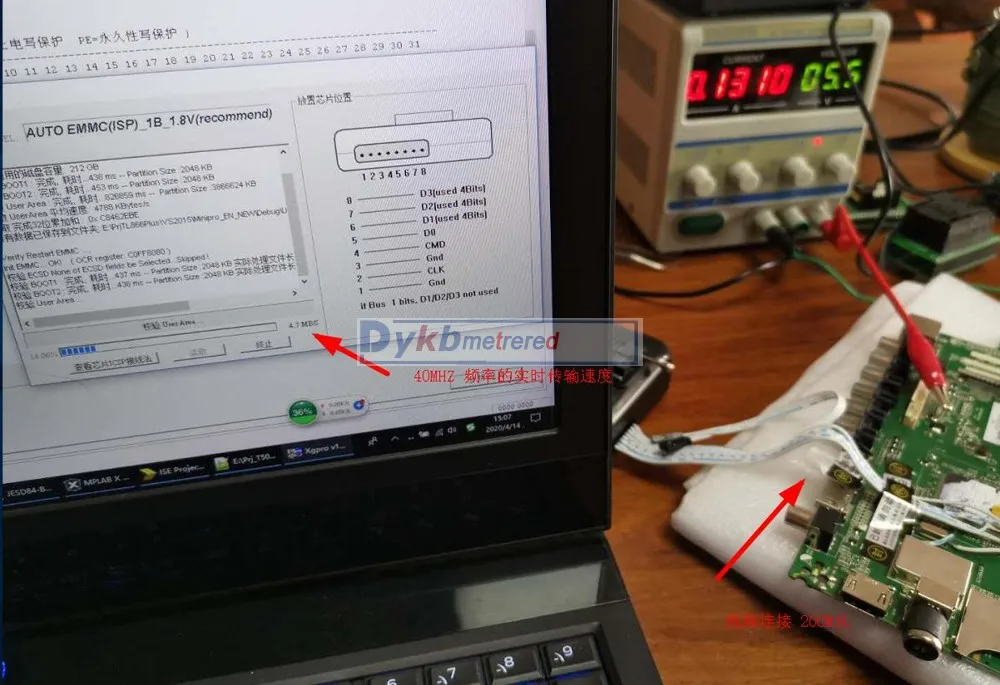

Онлайн-программирование EMMC обеспечивает великолепную производительность:
В этом, например, 20 см длина линии 40 МГц диапазон рабочих частот, 1 отвертка Биты режим, скорость передачи данных до 4,7 МБ/с., супер устойчивый. Фактическая длина может достигать 40 см, конечно, чем короче, тем лучше.
Рабочая частота ISP T56 по умолчанию составляет 36 МГц. В тех случаях, когда 36 м составляет около 4,1 МБ/с. рабочая частота может быть отрегулировано сам по себе.
Способность работать в высокочастотном состоянии может сигнализировать о том, что программирование обеспечивает более высокую устойчивость при более низкой частоте.
После фактического тестирования нескольких плат, вы в основном не встретите никаких ошибок.
5. В ожидании обновления
Нет лучшего, только лучше. Этот программатор был разработан и протестирован в течение длительного времени, и его функции были довольно хороши.
Из-за большой нагрузки, это займет больше времени, чтобы улучшить
Мы усовершенствуем следующие действия:
1. (планируется к 2020.5.31 году)
Повторная Настройка чипа NAND для увеличения скорости чтения до более 20 МБ/с.
Добавьте функцию автоматической идентификации чипа NAND
Добавьте поддержки чипов NAND серии 25
Поддержка функции программирования NAND mutipile (4 машины на одном компьютере)
2. (планируется к 202065 году)
Функция «добавленный пользователем чип»
3. Поддержка микрокомпьютера-теперь поддерживает только некоторые микрокомпьютеры PIC
(Планируют добавить все MCUs, поддерживаемые TL866II Plus до 2020.6.30)
4. Функция тестирования логического чипа 74s (время: Не определено)
5. Повторная Настройка программатора для 25 чипов серии FLASH большой емкости.
Повышение скорости чтения до более чем 10 МБ/с. (время: не установлено)
![HTB13U3XQCzqK1RjSZFpq6ykSXXat]()

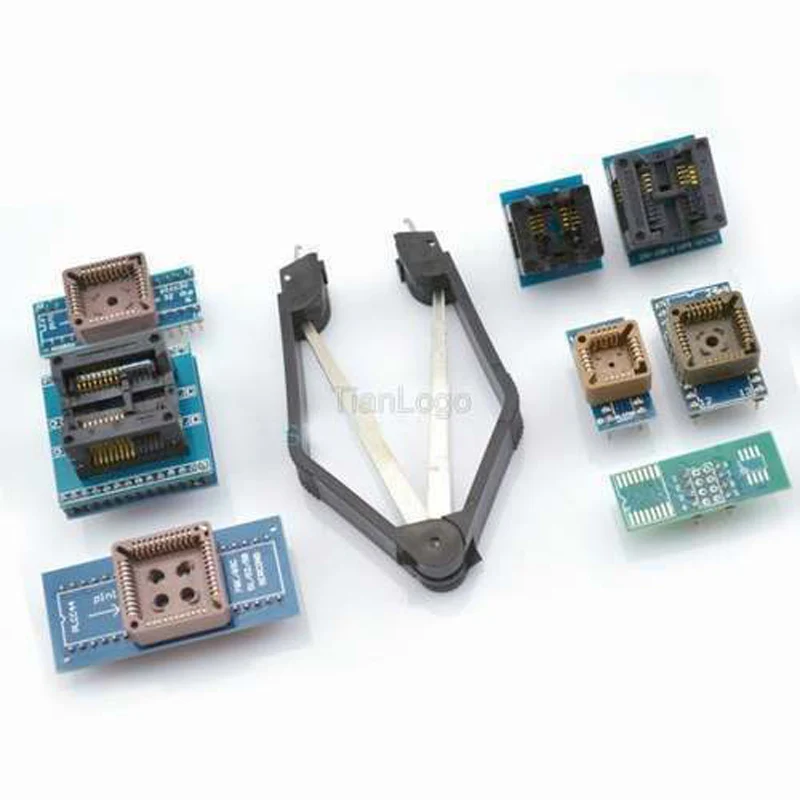

1. 1 шт х 16 SOP16 для DIP16 адаптер
2. 1 шт. x 8 SOP8 К DIP8 адаптеру (200 мл)
3. 1 шт. x 8 SOP8 К DIP8 адаптер (150mil)
4 в 1 шт х PLCC44- DIP40 гнездо адаптера
5. 1 шт. x разъем адаптера PLCC32- DIP32
6. 1 шт. x адаптер гнезда PLCC28- DIP24
7. 1 шт. x адаптер гнезда PLCC20- DIP20
8. 1 шт. x 8-контактный адаптер DIP SMD
9. 1 шт. x экстрактор PLCC IC
Посылка содержание
100% Фирменная Новинка

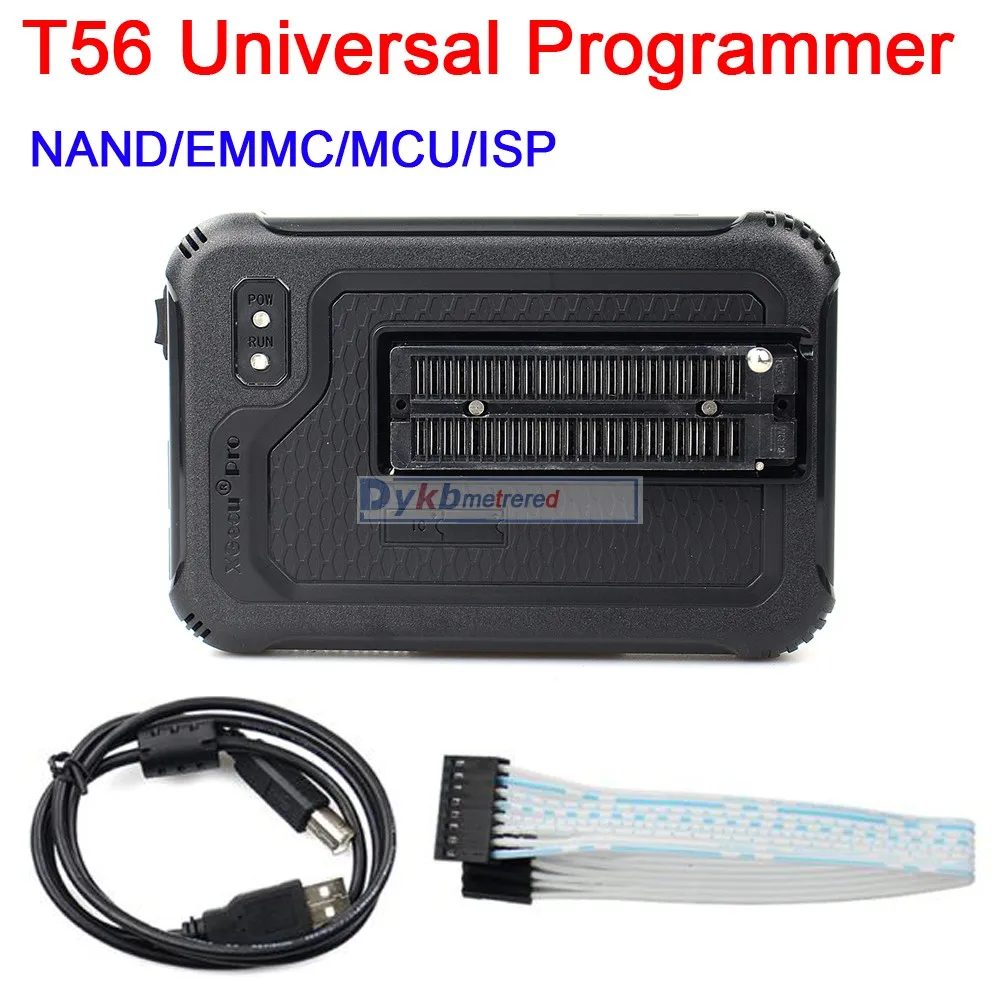

(1 шт.);XGecu T56 мощный программатор, поддержка Nor Flash / NAND Flash / EMMC
|
|
