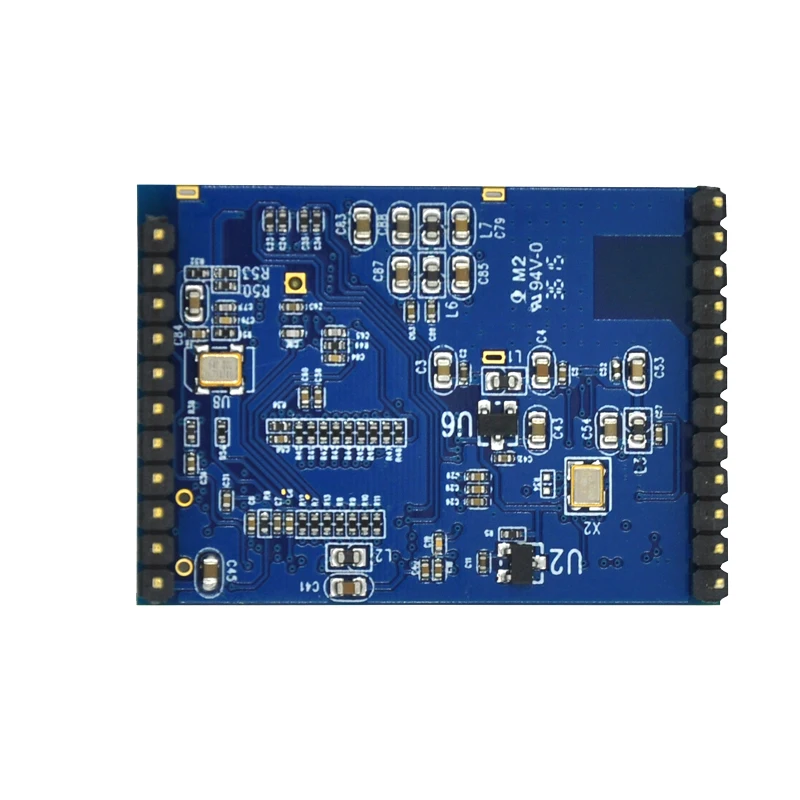

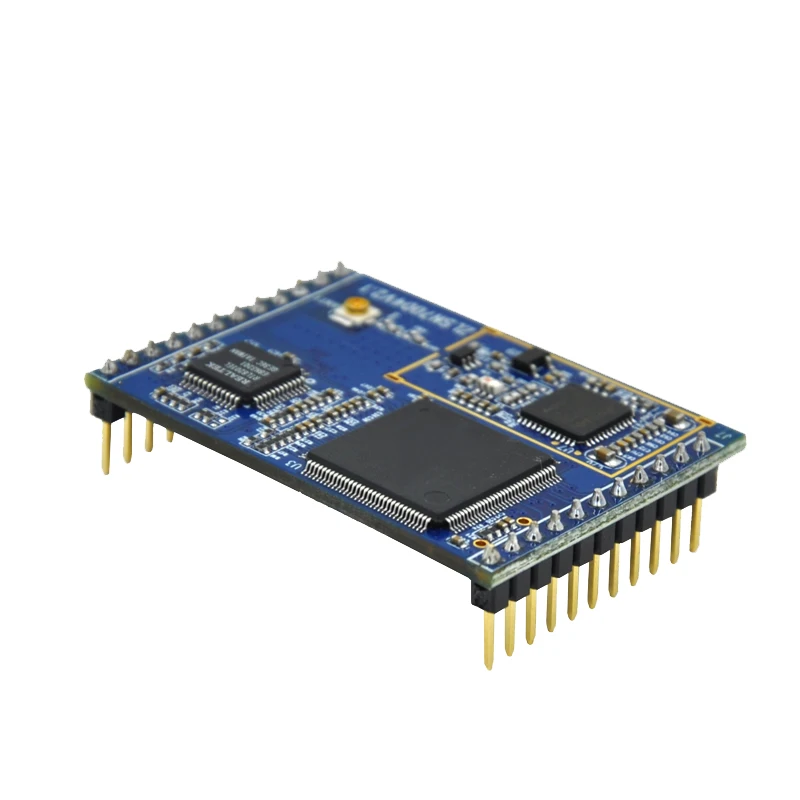

ZLSN7004

Высокопроизводительный WIFI Ethernet к модулю последовательного порта

• Поддержка Ethernet и Wifi одновременного доступа.
• Промышленный Класс, высокая производительность, высокий модуль обеспечения стабильности.
• Внутренняя интегрированная операционная система в реальном времени, быстрый запуск.
• Последовательный порт имеет скорость отклика в реальном времени, обрамление в реальном времени может достигать 1 мс.
• Конфигурация поиска с одним ключом, поддержка Wi-Fi и поиск Ethernet.
• Поддержка виртуального последовательного порта и функции самоадаптации скорости передачи данных.
• ZLSN7044 поддерживает Modbus TCP и многофункциональную функцию хоста.
• ZLSN7004N поддерживает функцию P2P.

Краткое описание

ZLAN7004-Высокопроизводительный Модуль wifi/Ethernet для последовательного порта, разработанный Shanghai ZLAN. Отличается от обычного модуля Wi-Fi, имеющего низкую стоимость, 7004 в высокопроизводительных, обильных функциях, цель дизайна ориентирована на промышленное поле с высокими требованиями к функциям и стабильности.
7004 разработан на основе более 10 лет опыта разработки продукта и технологии программного обеспечения накопление в TCP/IP в поле последовательного порта Шанхай ZLAN. Программная Система такая же, как ZLSN2002 Ethernet к продукту последовательного порта, и имеет ту же стабильность и богатую функцию, что и ZLSN2002. 7004 использовать 11pin + 12pin dual-структура штыря, внешний вид совместим с ZLSN2002 с источника питания 3,3 V. Последовательный порт подключает пользовательское устройство TTL уровень порт через RXD, TXD, GND 3 pin UART, другой конец подключения через WiFi или Ethernet. Wi-Fi поддерживает режим STA, соединяющий беспроводной маршрутизатор или в качестве режима AP, чтобы сделать устройства WiFi в качестве подключения телефона. Модуль имеет сетевой трансформатор, пользователь может использовать RJ45 с сетевым трансформатором напрямую подключаться к порту Ethernet модуля.
ZLSN7004 может быть применен для мониторинга безопасности, интеллектуального управления, автоматизации завода, обнаружения энергии окружающей среды, интеллектуального транспорта, интеллектуального домашнего хозяйства и других областях, это может сделать вашу систему немедленно обновленной до WiFi.

Особенности

• 1) Поддержка Ethernet и WIFI одновременного доступа.
• 2) Внутренняя интегрированная операционная система в реальном времени, быстрый запуск.
• 3) последовательный порт имеет скорость отклика в реальном времени. Интервал рамы пакета регулируется 1 ~ 255 мс. Модуль kindred WiFi может достигать минимум 20 мс или 100 мс, но 7004 может достигать 1 мс в режиме реального времени.
• 4) конфигурация поиска с одним ключом. Когда забудьте SSID или пароль, WiFi не может найти модуль, просто подключите кабель, используйте инструмент ZLAN ZLVircom, можно немедленно найти Модуль и настроить параметры WiFi, сети даже они не находятся в одном сегменте. Также предоставляется метод веб-конфигурации.
• 5) Кнопка сброса. Можно сбросить Параметры WiFi и ip-адрес модуля.
• 6) предоставляет 4 вида интерфейса индикатора связи.
• 7) WiFi поддерживает соединение между модулями.
• 8) Поддержка 485_TEN pin, удобный для подключения с MAX485 и таким внешним чипом RS485.
• 9) отсутствие потери пакета: в режиме TCP, получение или Отправка данных через порт Wi-Fi или Ethernet с максимальной скоростью 115200bps не потеряет 1 бит.
• 10) предоставляем команду управления последовательным портом, можно настроить несколько параметров один раз.
• 11) Поддержка DNS, поддержка в качестве DHCP-клиента, так как режим AP также может быть как DHCP-сервер.
• 12) поддержка программы обновления через Ethernet порт в системе. Поддержка удаленного обновления сети, автоматический перезапуск после обновления без ручного вмешательства.
• 13) Поддержка настройки веб-загрузки. Может быть настроен на собственные веб-страницы пользователя.
• 14) предоставляет расширенные функциональные модули: 7044 Поддержка преобразования Modbus TCP в RTU и Множественный доступ хоста к модулю шлюза Wi-Fi Modbus. 7004N-это wifi модуль, поддерживающий p2p.
• 15) Поддержка аппаратного управления потоком CTS/RTS и управления потоком программного обеспечения XON/XOFF.
• 16) Поддержка TCP sever, TCP client, UDP/UDP multicast. Поддержка до 100 TCP соединений, общающихся с Сетевым модулем, когда сервер; Может подключаться к 8 IP назначения, когда клиент.

Технические параметры

Рисунок

• Интерфейс
• 23 контакта с двумя контактами пермутация

• Размер
• 44,45 мм × 31,75 мм

Серийный параметр

• Электронный
• TTL × 1:RXD, TXD, GND, интерфейс TTL 3,3 V

• Скорость передачи данных:
• 1200 ~ 115200bps

• Паритетные Биты
• Нет, нечетный, ровный, знак, пространство

• Бит данных
• 5 ~ 9

• Управление потоком:
• RTS/CTS, DSR/DTR, XON/XOFF, NONE

WLAN

• Стандарт WLAN:
• 802,11 b/g

• Частотный диапазон
• 2,412 ГГц-2,484 ГГц

• Мощность передачи
• 802.11b: + 20dBm (макс.); 802,11g: + 18dBm (макс.);

• Чувствительность приема
• 802.11b: -89dBm; 802,11g: -81dBm;

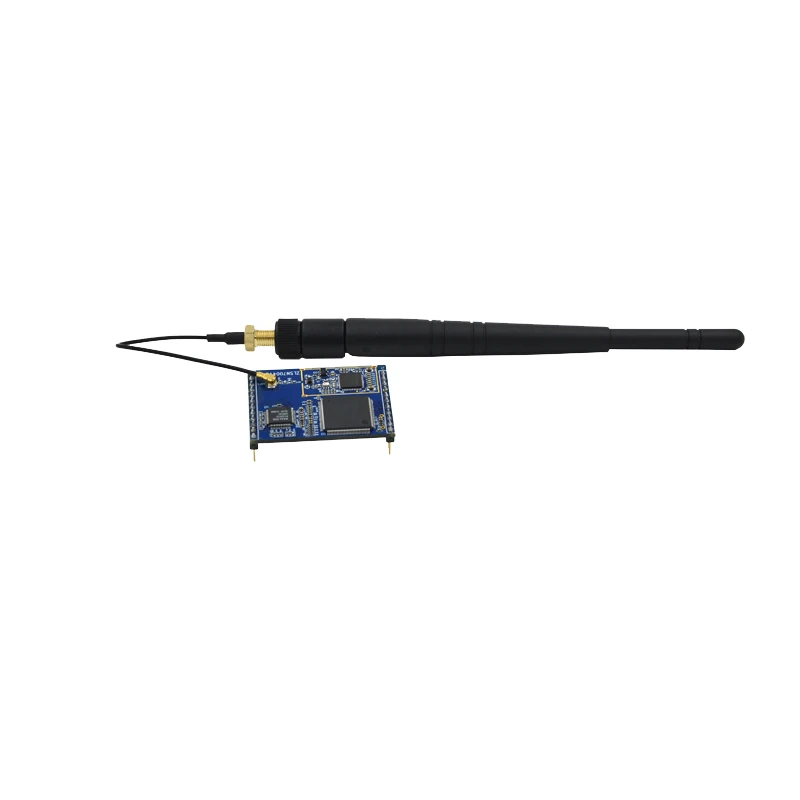

• Выбор антенны
• Внешний: внешняя антенна

Оборудование

• Ethernet
• 10 м/100 м

• Мощность
• Ссылаясь на Ethernet: 3,3 V. <280ма при передаче данных

• Рабочая температура
• -40 ~ 85 ℃

• Температура хранения
• -45 ~ 125 ℃

Программное обеспечение

• Режим работы WLAN
• STA/AP

• Механизм безопасности
• WEP/WPA-PSK/WPA2-PSK

• Тип шифрования
• WEP64/WEP128/TKIP/AES

• Протокол
• TCP/UDP/ARP/ICMP/DHCP/DNS/HTTP

• Метод чистой связи:
• Разъем, виртуальный последовательный порт

• Конфигурация пользователя
• Веб-сервер, инструмент конфигурации Windows ZLVircom
