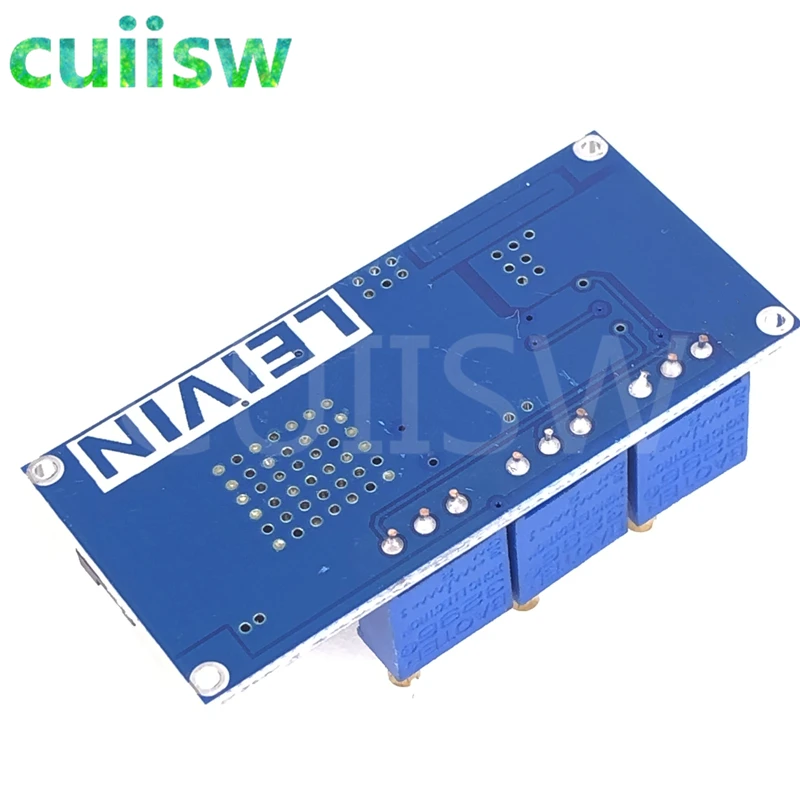

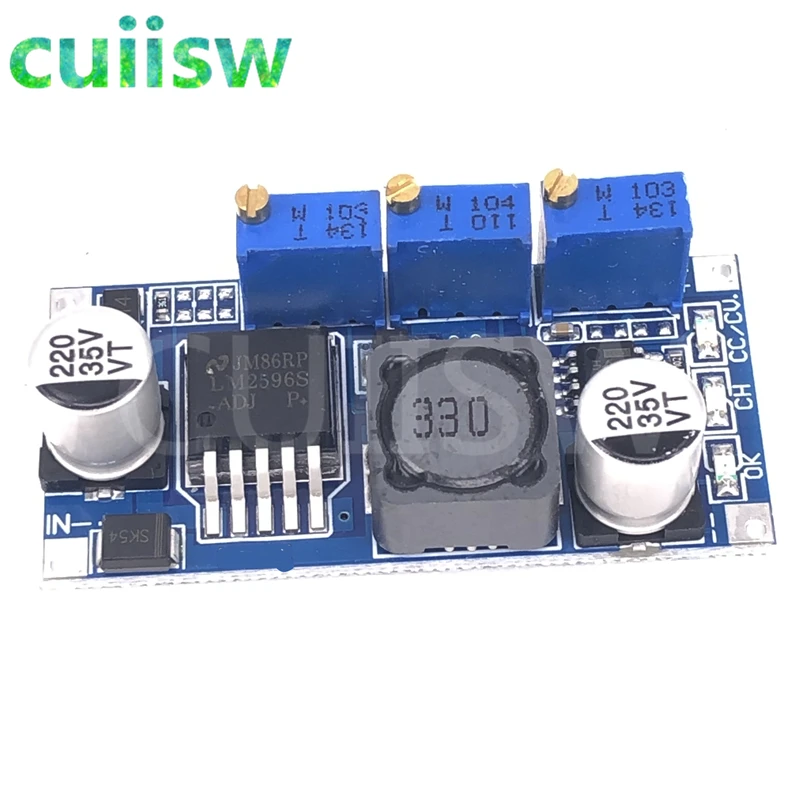

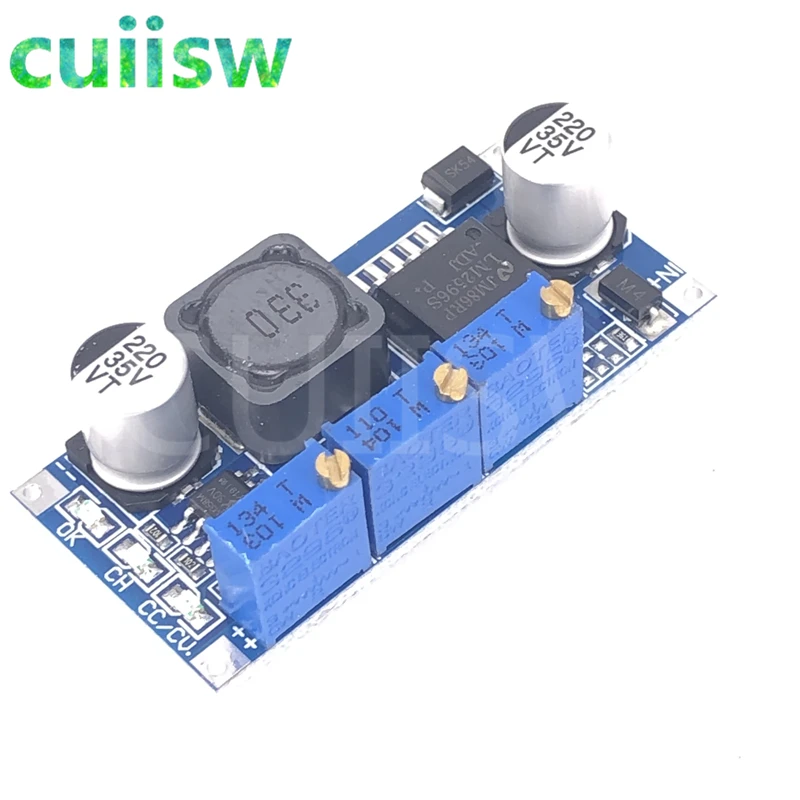

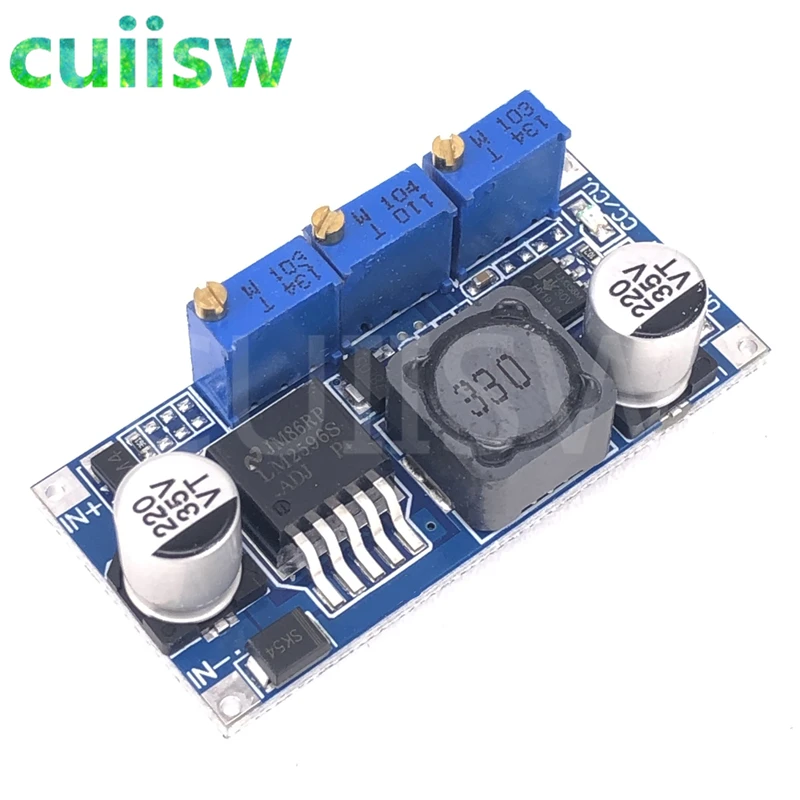

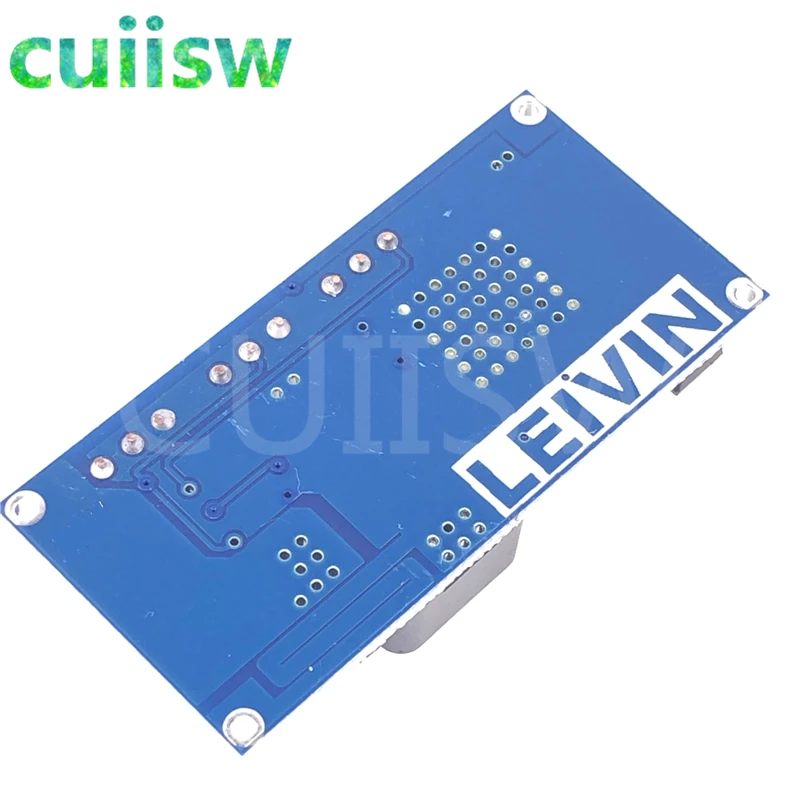

LM2596 Регулируемый понижающий модуль CC/CV трансформатор источник энергии

LM2596 DC-DC Шаг вниз Регулируемый CC/CV трансформаторный источник энергии модуль Напряжение конвертер светодиодный драйвер зарядная плата

Особенности:

1. Фиксированная повернуть лампу ток до 0,1 в зависимости от того, какая из двух сумм постоянного тока (заряда при использовании для того, чтобы определить ли батарея полностью заряжена);
2. Увеличенный входной сигнал, защита диода обратной полярности;
3. Используя выделенный эталонный IC и Высокоточный резистор для дискретизации, таким образом, чтобы постоянный ток был более стабильным (20 градусов до 100 градусов, постоянный ток 1 А, когда температура дрейфа меньше 1%).

Особенно подходит для светодиодный-драйвера

* Светодиодный накопитель высокой мощности с постоянным током
* Зарядное устройство для литиевых батарей (включая ferroelectric)
* 4 в, 6 в, 12 В, 14 В, 24 В зарядное устройство
* Никель-кадмиевый, никель-металлогидридный аккумулятор, зарядное устройство
* Солнечные панели и ветряные турбины

Технические характеристики:

Характеристики модуля: неизолированный модуль постоянного тока и напряжения
Для выправления изгибов: non-синхронное детектирование
Входное напряжение: 7-35 в
Выход напряжение: 1,25 V-30V
Ток на выходе: регулируемый, максимальный, 3 А
Эффективность преобразования: 92% (самая высокая)
Частота переключения: 150 кГц
Выходная рябь: 50 мВ (макс.), полоса пропускания 20 м
Регулировка нагрузки: ± 0.5%
Регулировка напряжения: ± 2.5%
Рабочая температура: от-40 до + 85 °
Вес: 13 г
Цвет: как на фото
Размер: 46 мм x 23 мм x 10 мм/1,81 "x0.91" x0.39 "(дюйм) (прибл.)

Батарея использования:

* Убедитесь, что вам нужно зарядить аккумулятор от напряжения и тока
* Отрегулируйте потенциометр постоянного напряжения, чтобы сделать выходное напряжение таким же, как и напряжение зарядки
* Направление регулировки потенциометра: по часовой стрелке (Увеличение), против часовой стрелки (уменьшение)
* Используйте мультиметр в шкале тока 10 А для измерения тока на выходе,
И Отрегулируйте потенциометр тока, чтобы убедиться, что выходной ток до ожидаемого значения тока зарядки
* Ток заряда передачи лампа по умолчанию 0,1 времен зарядный ток никель-металл (значение постоянного тока)
* Подключен к батарее и попробуйте зарядить (для более чем 5 шагов, Входное устройство модуля подключено к источнику питания, выходная нагрузка не подключена к аккумуляторам).

Светодиодный драйвер постоянного тока:

* Убедитесь, что рабочий ток и макс. рабочее напряжение, требуемый светодиодный привод.
* Отрегулируйте потенциометр постоянного напряжения, чтобы убедиться, что выходное напряжение-это максимальное рабочее напряжение, светодиодный.
* Используйте мультиметр в шкале тока 10 А для измерения тока на выходе и регулировки тока потенциометра.
Чтобы убедиться, что выходной ток-ожидаемый светодиодный рабочий ток.
* Join светодиодный, тест (для вышеперечисленных 3 шагов, клемма ввода модуля подключена к источнику питания,
Выходная нагрузка не подключен светодиодный).

Область применения:

Зарядка для литий-ионных батарей: Когда напряжение литий-ионного аккумулятора низкое.
Если используется прямое зарядное устройство с постоянным напряжением. Благодаря давлению слишком велик, что приводит к повреждение аккумулятора.
Таким образом, от начала использовать постоянный ток зарядки.
При зарядке до определенного уровня, автоматический выключатель обратно к зарядке с постоянным напряжением.
Кривая зарядки, как показано ниже: красный-это ток, синий-напряжение.

Посылка включает в себя:

1 x LM2596 DC-DC Шаг вниз Регулируемый Модуль питания-преобразователь Светодиодный драйвер
