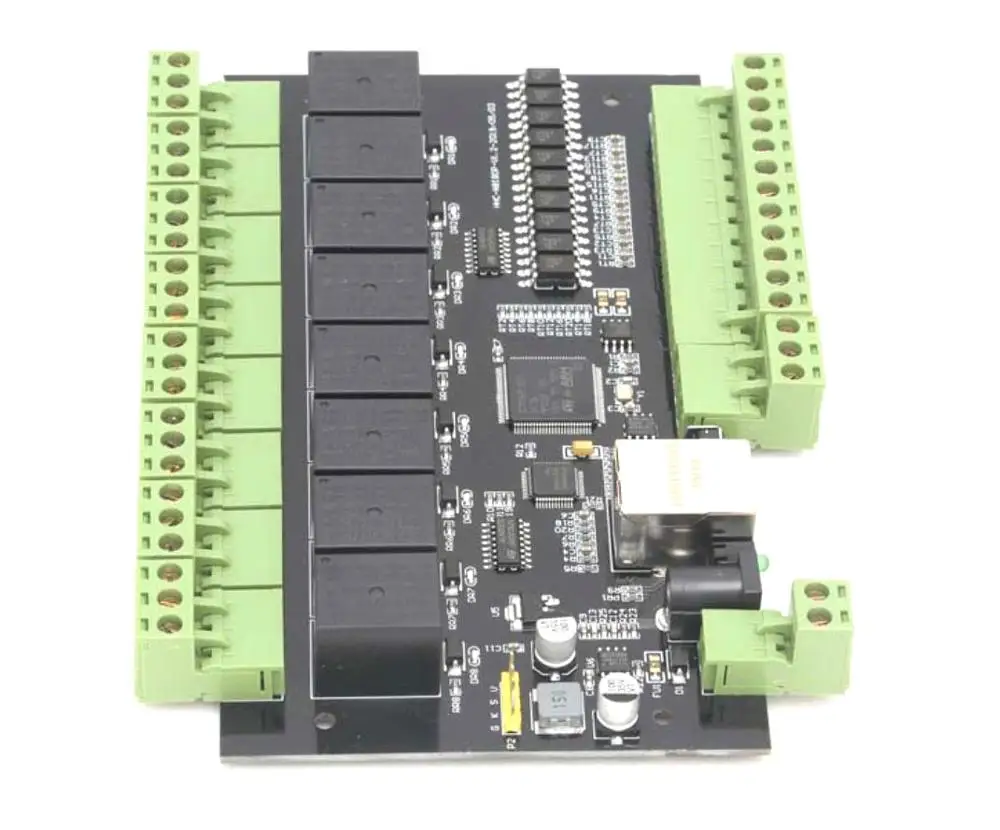

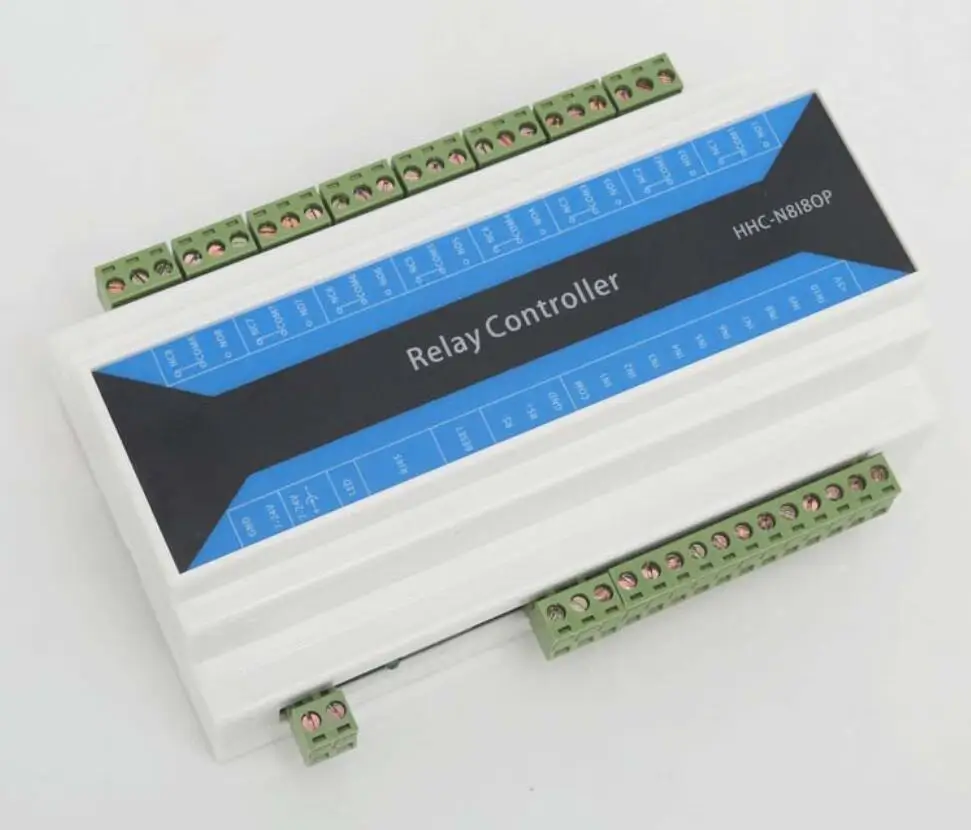

Промышленный сетевой модуль-реле Ethernet 8 каналов удаленное устройство управления

Промышленный сетевой модуль-реле Ethernet 8 каналов удаленное устройство управления

Особенность:

1. Высокая защита от помех, может быть подключен к внешнему высокоточному контактору переменного тока и реле, не разрушится под сильными электромагнитными помехами.
2. Изделие устойчиво к высоким температурам и может работать в среде от-40 до 85 ° С.
3. Продукция промышленного класса. Поддержка автоматического приобретения IP.
4. Реальная скорость 100M обеспечивает надежную связь с помощью команд задержки 0.
5. Поддержка 10 подключений Клиента TCP под сервером TCP.
6. С помощью предоставленного программного обеспечения конфигурации можно настроить пять рабочих режимов: TCP-сервер, TCP-клиент, UDP-сервер, UDP-клиент, DNS-доменное имя.
7. 8-канальное реле, 8-канальный цифровой вход с полным открытием и полным выключением. С функцией сохранения отключения питания (сохранение состояния реле).
8. С портом RS485, он поддерживает прозрачную передачу от Ethernet к RS485.

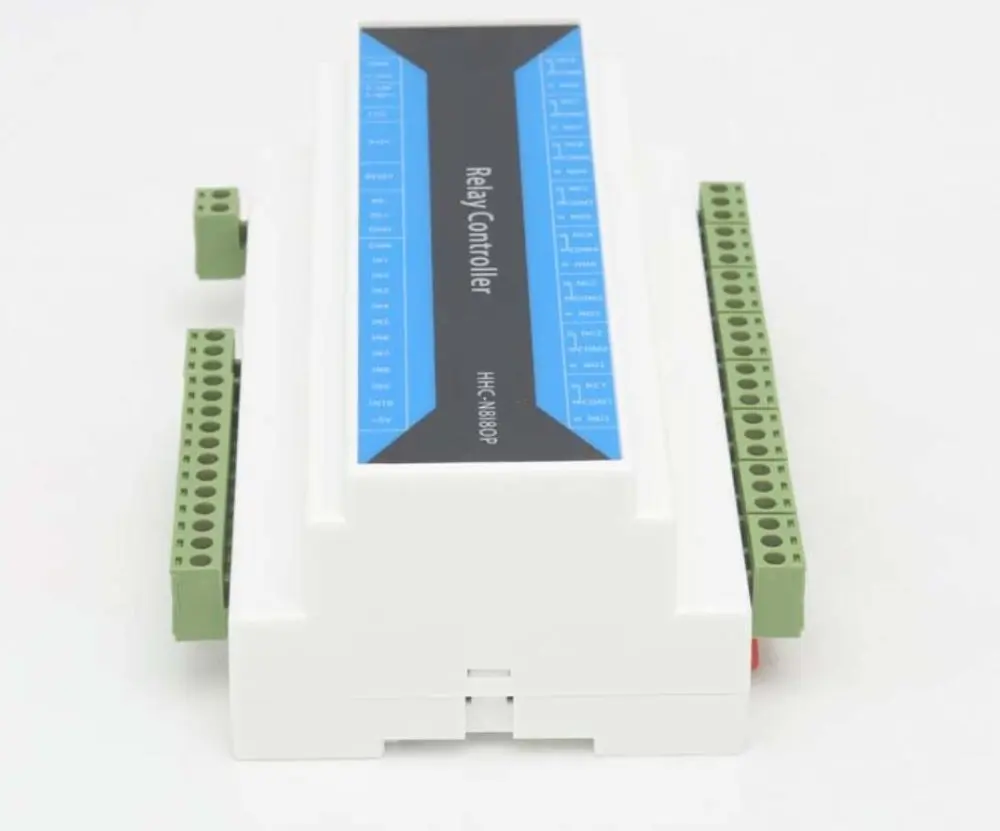

Спецификация:

Тип изделия: сетевое реле
Источник питания: постоянный ток 7 ~ 24 В (можно выбрать разъем постоянного тока или клемму проводки для входной мощности).
Размер разъема постоянного тока: 5,5x2,1 мм/0,22x0,08 дюйма (внешний диаметр-внутренний диаметр)
Диапазон рабочих температур:-40 ~ 85 ℃

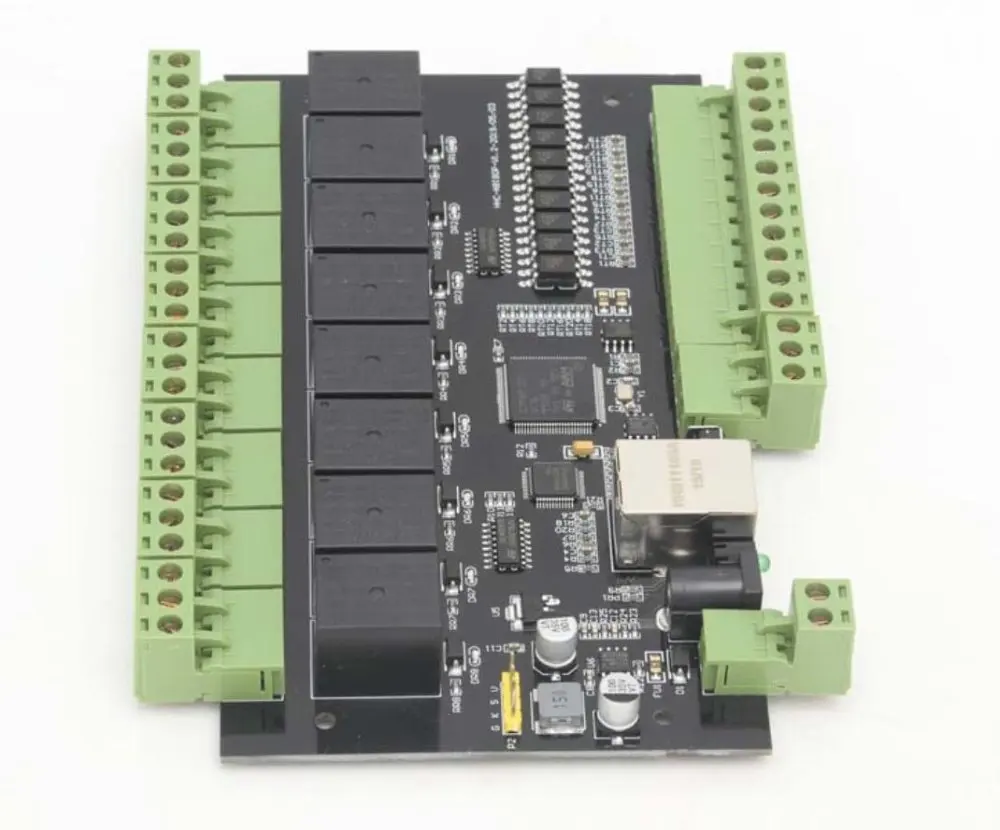

Руководство пользователя:
8 независимых релейных выходов
На выходе нет напряжения. Одно реле обладает номинальным постоянным током 10 А, номинальным током переменного тока 10 А, максимальным номиналом переменного тока 250 В и максимальным номиналом постоянного тока 30 В.
10 каналов независимого входа
IN9 означает полное открытие, после того как IN9 имеет цифровой вход, все реле подключены.
IN10 означает полное выключение. Когда IN10 имеет выход, все реле выключены.
8-входной пользователь IN1-IN8 может быть настроен на три различных режима работы через инструмент настройки параметров, и выбирается под «режим ввода» инструмента конфигурации.
В режиме "обычный вход" приобретается обычный входной сигнал. Для получения статуса ввода на устройство отправляется команда для чтения статуса ввода.
Режим "триггерное реле", после того, как этот режим имеет вход, соответствующее состояние реле изменяется, и управление IN1-IN8 соответствует реле 1-8.
Режим активной загрузки, который активно отправляет статус ввода в подключенную к устройству сеть при изменении ввода.
Устройство имеет интерфейс RS485. Он может управляться с помощью оборудования RS485 от других производителей. Может реализовать прозрачную передачу сетевых данных в RS485 данные, скорость передачи данных 300-115200 может быть настроена. При использовании четности бит данных должен быть настроен на 9 бит, а Параметры последовательного порта настраиваются через инструмент настройки.
Устройство имеет функцию сохранения отключения питания, которая сохраняет состояние реле и может быть настроена через инструмент настройки.
Сброс конфигурации. Положение сброса этикетки-это кнопка сброса завода.
Описание рабочего режима
Рабочий режим настраивается с помощью предоставленного по конфигурации.
1, TCP-сервер
В этом режиме устройство может быть подключено только через Клиент TCP и поддерживает подключение 10 клиентов TCP.
2, Клиент TCP
В этом режиме устройство активно подключается к TCP серверу (Удаленный IP и номер удаленного порта являются параметрами для подключения устройства). Можно подключить только один сервер.
3, UDP-сервер
В этом режиме поддерживается любая связь UDP.
4, клиент UDP
В этом режиме для удаленного IP и номера удаленного порта поддерживается только связь UDP (настройки программного обеспечения конфигурации).
5. Доменное имя DNS
В этом режиме устройство подключается к TCP-серверу (порт-Удаленный порт), который связывает доменное имя с TCP-клиентом.

Интерпретация команд
Вышеуказанные команды отправляются и принимаются в символах. Нет возврата кареты после команды, нет пробелов. Чтобы быть шестнадцатеричным, необходимо проверить таблицу кодов асци для самопреобразования.

Получить имя устройства
Отправить: имя
Возврат: name = "HHC-N8I8OP"
HHC-N8I8OP является названием устройства и может быть настроен с помощью инструмента конфигурации.

Управление первым реле
Отправка: on1
Возврат: on1
Выключите первое реле
Отправка: off1
Возврат: off1
Формат команды включается и выключается, за которым следует релейный канал, а управление 2-8 совпадает с указанным выше.

Управление всеми реле
Отправка: all00000011
Возврат: relay00000011
Все это контролировать все команды реле, последние 8 каналов управления, 1 означает pull-in, 0 означает ослабление вышеуказанной команды, чтобы указать, что первая дорога связана со второй дорогой, И третья дорога отпускается. После выполнения данной инструкции она возвращается в состояние реле. Информация о состоянии реле совпадает с информацией, возвращенной командой read.

Контроль задержки
Например, если вы хотите, чтобы реле забрало, а затем отпустило его на 2 секунды, вы можете отправить следующую команду.
Отправка: on1:02
Возврат: on1
Вышеуказанная Команда указывает, что реле отпускается через 2 секунды втягивания, on1: указывает на управляемое реле, с последующим временем задержки, максимум 99 секунд, например, on2:12 означает, что второе реле отпускается через 12 секунд втягивания. Остальные 2-8 элементов управления такие же, как и выше.

Статус считывания реле
Отправить: прочитать
Возврат: relay00000001 (представляет состояние 8-полосного реле, 1 означает, что реле закрыто, 0 означает, что если устройство выпущено, вышеуказанное означает, что первое реле закрыто, И выпущено реле 2-8)

Переключатель считывания
Отправка: ввод
Возврат: input00000001
Вход с последующим 00000001, 1 означает наличие цифрового входа, 0 означает отсутствие переключения входа, что указывает Входное состояние 8-позиционного переключателя, вышеуказанная Команда указывает, что первая схема имеет цифровой вход, а вторая-нет цифрового ввода. 9-й и 10-й переключатели используются для управления полным открытием и закрытием реле и не могут считываться. Ввод настраивается в режиме «Активная Загрузка», а вышеуказанная информация о возврате автоматически отправляется при изменении ввода коммутатора.

Высокоскоростная связь
Высокоскоростная связь, компьютеру не придется ждать отправки данных устройством, и устройство справится с этим. Работая под сервером TCP, устройство поддерживает 10 TCP-клиентов для непрерывной отправки данных. Микросхема сети, который не является последовательным портом, таким как чип, такой как ENC28J60 или W5500, сопоставим с реальным сетевым портом 100M.
