GERMA 433 mhz беспроводной широкий преобразователь кодирования напряжения для 433 Mhz пультов дистанционного управления

Технические характеристики:

Модель: TX118SA-4
Мощность передачи: 11dbm Расстояние: 20-100 м Выбросов ток: 10MA Ток в режиме ожидания: менее 3UA Скорострельность: максимум 10 КБ/с Передача отклонение: +/- 7. 5 кГц/узкополосного излучения Модуляции: ASK Рабочее напряжение: DC 3V-24V Настраиваемый Специальный Код: Тип MCU. Дополнительный фиксированный тип кодирования: PT2262 / EV1527 / HT6P20B Ключевые данные: A, B, C, D группы из 4 входов могут быть объединены в 15 групп. Ток в режиме ожидания: <3UA Каждый модуль имеет уникальный код идентификационного адреса. Все модули K1-K4 четыре ключа одинаковые.

Описание:

Область применения

Пульт дистанционного управления, модуль приемника, мотоциклы, автомобильные противоугонные продукты, товары для домашней безопасности, электрические двери, двери затвора, окна, разъем дистанционного управления, пульт дистанционного управления LED, дистанционный аудио пульт дистанционного управления электрическими дверями, гаражными дверями дистанционного управления, дистанционным управлением выдвижными дверями, удаленными объемными воротами, панорамными дверями, Пульт дистанционного управления открывания двери, система управления устройством закрытия двери, занавески дистанционного управления, Хост сигнализации, сигнализация, пульт дистанционного управления мотоцикла, электромобили, пульт дистанционного управления MP3.

Как для программирования

1. Удалить имеющиеся данные:Нажмите кнопку обучения 8 раз. Ответ: светодиодные вспышки 7 раз. 2. Обучающий удаленный Код:Нажмите клавишу обучения один раз, два или три раза (см. Ниже). Загорается светодиод:Режим обучения активен. Нажмите любую кнопку пульта дистанционного управления. Светодиодный индикатор мигает три раза:Обучения успешно завершено. 3. Тест:После вышеуказанной операции плата приемника может управляться с помощью пульта дистанционного управления. Больше передатчиков с различными идентификаторами можно узнать и сохранить дополнительно, начиная с шага 2. Возможна смесь различных режимов.

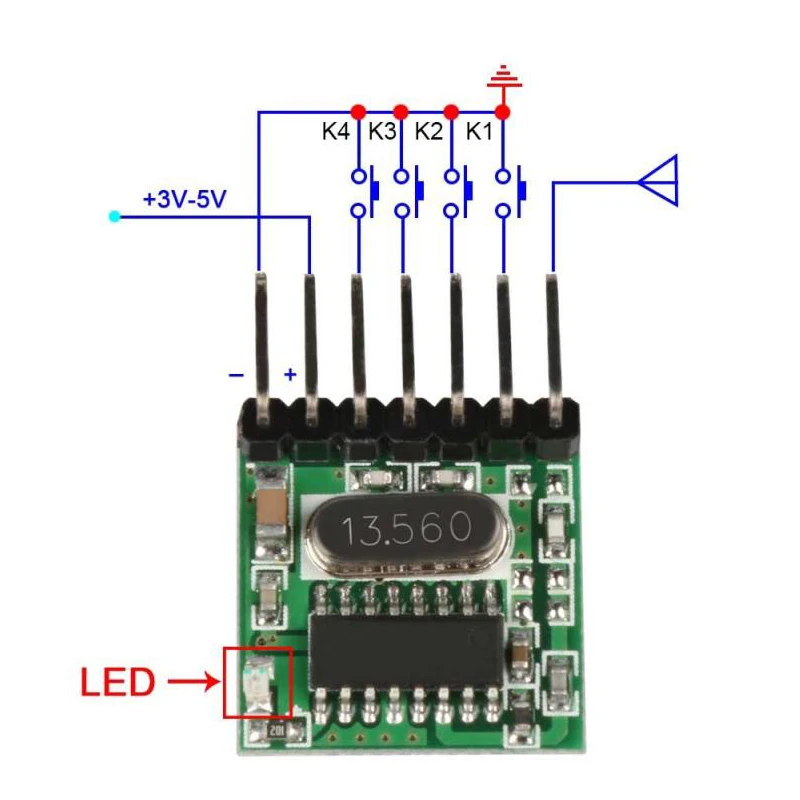

Использование кнопки (устанавливает режим и запускает процесс сопряжения):

Нажмите один раз:Режим инчинга (мгновенный режим) Нажмите дважды:Режим самоблокировки (тумблер-режим 4 каналов) Нажмите три раза:Режим блокировки (выбранный канал активен и очищен, если другой канал становится активен) (Эта инструкция предоставляется Манфредом, спасибо Манфреду)

Приложений

1. Беспроводной Выключатель питания, розетка, пульт дистанционного управления, модуль приемника, 2. Контроль доступа, электрические автомобили, мотоциклы, автомобильные противоугонные продукты, удаленные открыватели дверей, система управления доводчиками 3. Безопасность, системы наблюдения, товары для домашней безопасности, электрические двери, сигнализация, сигнализация 4. Комнаты управления, двери затвора, окна, разъем дистанционного управления, пульт дистанционного управления, дистанционное аудио дистанционное управление электрическими дверями, гаражные двери дистанционного управления, пульт дистанционного управления выдвижными дверями, дистанционные ворота прокатки, раздвижные двери 5. Продукты умного дома, занавески дистанционного управления, удаленный MP3, аудио

Упаковочный лист:

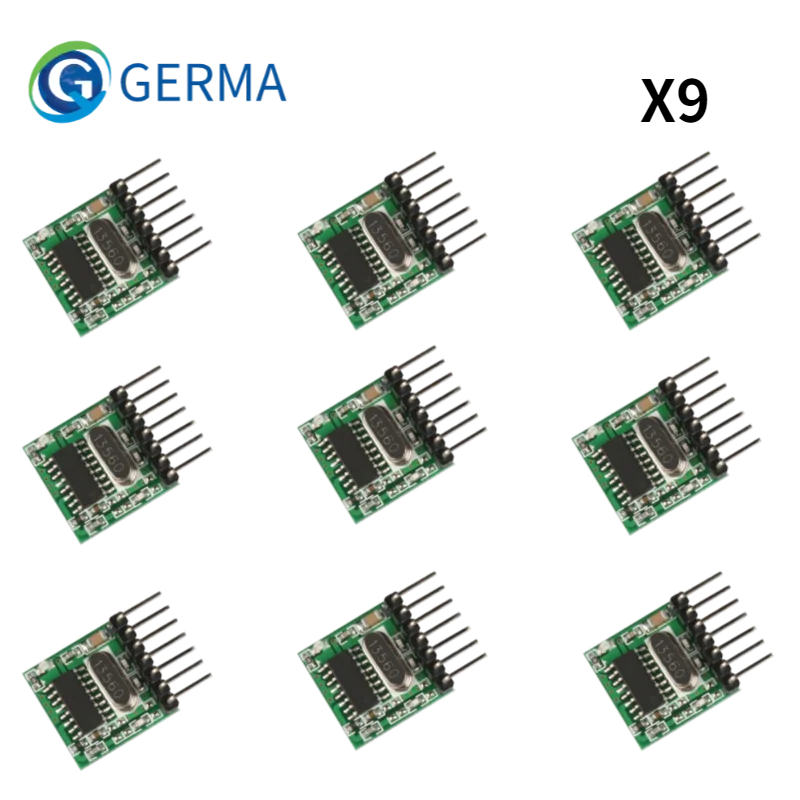

9 шт. * передающий модуль(В комплект поставки не входит антенна.)

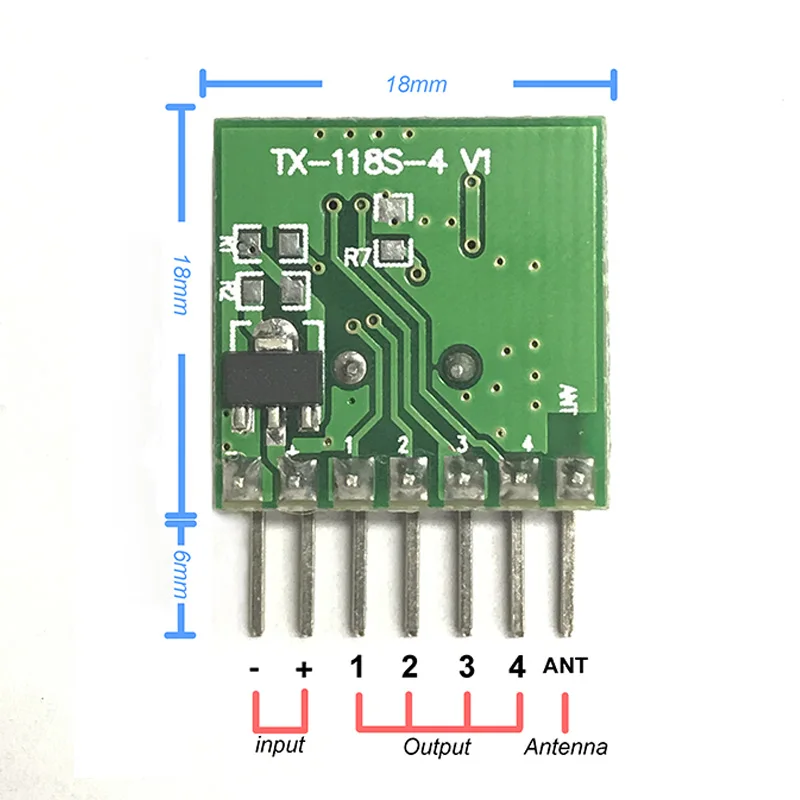

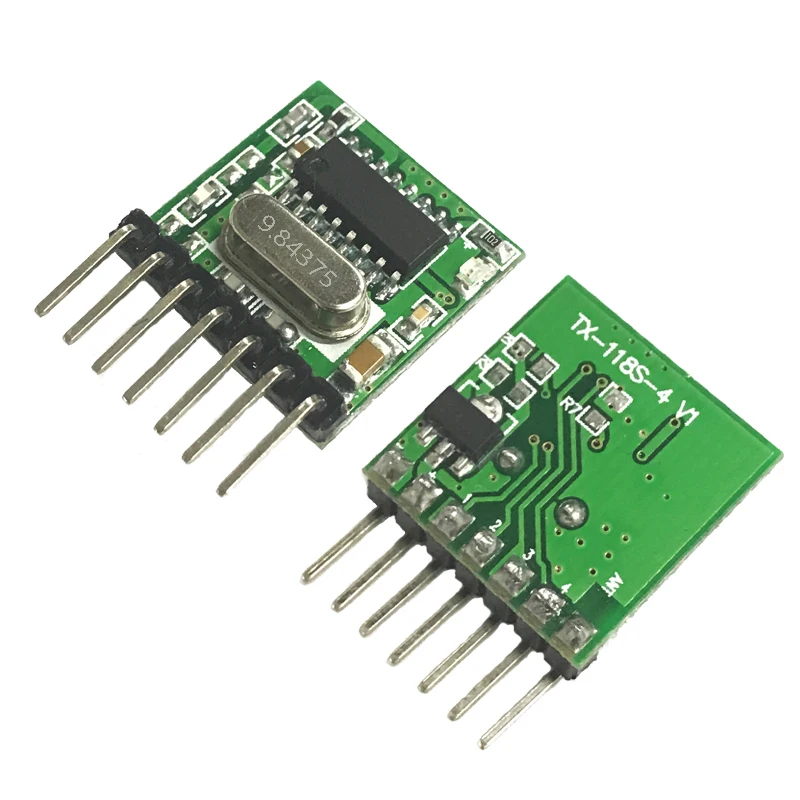

Фотография продукта:

Выбор антенны Описание Общее применение режим Для общего режима применения антенна может непосредственно принять общие спецификации с рынка; Подробная информация: Ядро антенны диаметра проводника (включая оболочку антенны): 1,0 мм, (за исключением оболочки антенны): 0,5 мм; Длина провода сварного конца: 17,5 мм, длина провода антенного терминала: 9,5 мм; Диаметр намотки антенны (включая обшивку антенны):5 мм; Число оборотов обмотки: 15 витков В схематический Рисунок: Специальный режим усиления Общий режим приложения не может удовлетворить, если вам нужно более дальнее расстояние связи, поэтому специальный режим улучшения может получать более дальнее расстояние связи и конкретную информацию следующим образом: 433 МГц Антенна Ядро антенны диаметра проводника (включая оболочку антенны): 1,0 мм; (за исключением оболочки антенны): 0,35 мм Длина провода конца сварного шва: 12 мм Диаметр намотки антенны (за исключением оболочки антенны): 3,0 мм; Число оборотов обмотки: 26 витков; Длина обмотки: 36 мм В схематический Рисунок:
