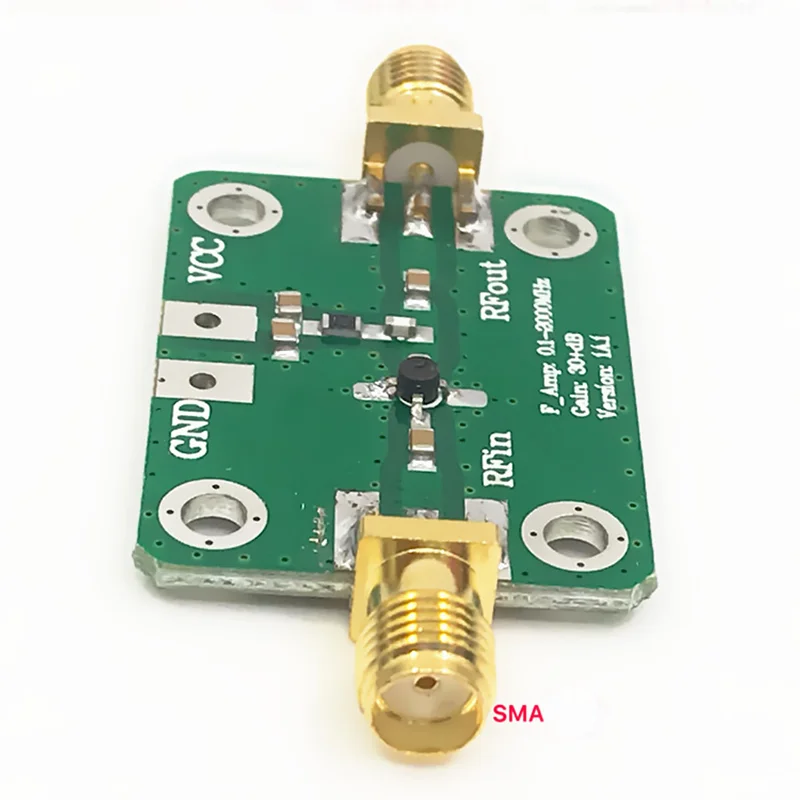

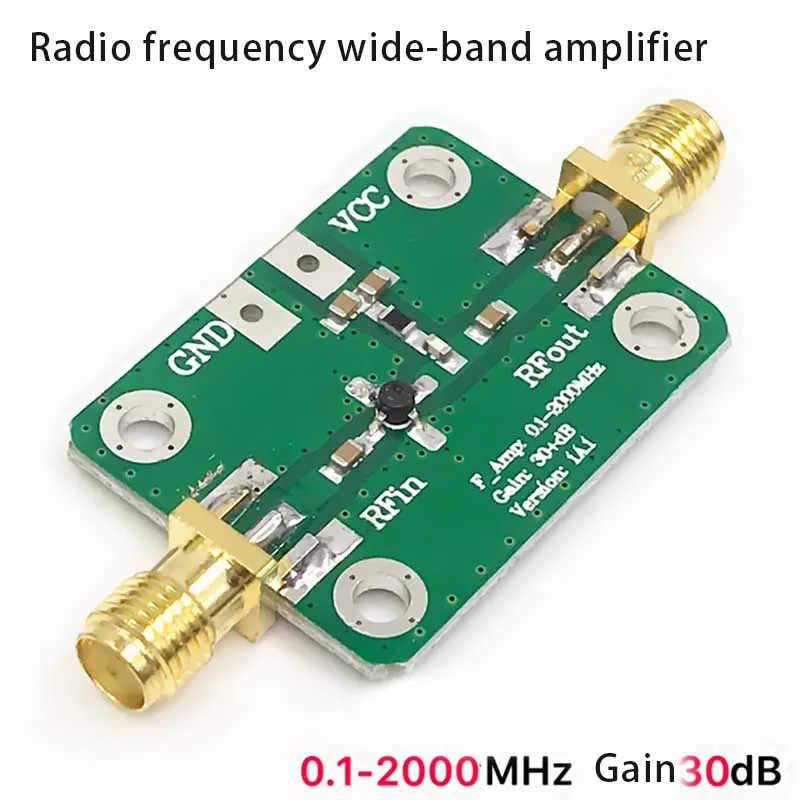

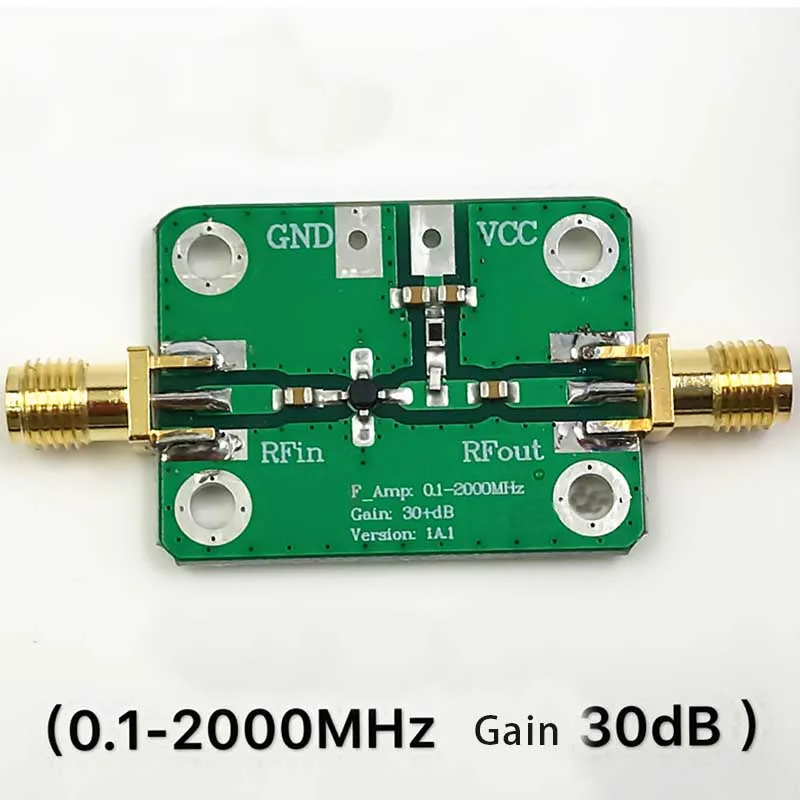

Антенный модуль RF широкополосный усилитель низкого уровня шума LNA 0 1 2000 МГц

Антенный модуль RF широкополосный усилитель низкого уровня шума LNA 0 1 2000 МГц

Технические характеристики:

1. Рабочая частота: 0,1-2000 МГц

2. Рабочее напряжение: 9-12 В (подходит для питания литиевой батареи)

3. Рабочий ток: 37 мА

4. Усиление усиления: 32 дБ (типичное значение)

F = 0,1 МГц, коэффициент усиления = 32 дБ

F = 500 МГц усиление = 32 дБ

F = Усиление 1000 МГц = 29 дБ

F = коэффициент усиления 1500 МГц = 25 дБ

F = коэффициент усиления 2000 МГц = 20 дБ

5. Максимальная мощность: 13 дБм (20 МВт)

6. Коэффициент шума: 1,9 дБ

7. Сопротивление системы: 50 Ом

8. Разъем: sma-k (внутренний винт с наружной головкой)

9. Размер: 25*33 мм (за исключением соединений)

10. Вес изделия: 6 г

Этот усилитель имеет преимущества широкого диапазона частот, высокого усиления, низкого уровня шума и т. д. он может использоваться в различных передних концах радиочастотного приема для увеличения расстояния связи! Широкий диапазон коротковолнового, fm-радио, приемников дистанционного управления, усилителей кабельного телевидения и т. д. там, где требуется МАЛОШУМНОЕ Радиочастотное усиление.

Инструкции по уходу за изделием

 1) усилитель имеет очень хорошую плоскость усиления, когда частота меньше 500 МГц, и тщательная Регулировка может быть менее 1 дБ. Чем ниже частота, тем выше коэффициент усиления.

2) нижний предел рабочей частоты усилителя зависит от входного и выходного конденсаторов. По умолчанию является 0,1 мкФ и может работать до 0,1 МГц; Входной и выходной конденсаторы может быть увеличена надлежащим образом, чтобы продлить понижение частоты предел, таких, как: 10KF, он может работать до 5 кГц. Для детального расчета необходимо обратить внимание на Входное и выходное сопротивление 50 Ом, рассчитать требуемое значение емкости и в то же время, необходимо усилить регулирование развязки и напряжения источника питания.

3) Когда напряжение источника питания меняется между 5-8 в, его можно использовать в качестве усилителя с переменным коэффициентом усиления, а усиление увеличивается по мере увеличения напряжения источника питания. Он очень подходит для передней цепи радиочастотного приемника. Он использует DA для управления напряжением источника питания, тем самым контролируя усиление усилителя и играя Автоматический Контроль усиления.

4) Когда напряжение источника питания составляет 8-10 В, коэффициент усиления на низкочастотном конце достигает 30 дБ. В это время усилитель имеет более низкую шумовую фигуру и лучшую стабильность.

5) Когда напряжение составляет 12 В, коэффициент усиления достигает максимального значения, а коэффициент усиления на низкочастотном конце может достигать 32,5 дБ.
