Примечание: пожалуйста, проконсультируйтесь, доступна ли она перед заказом!

STM8S208RBT6The плата разработки-《 STM8Single-Chip микрокомпьютер самостоятельной работы Примечания 》-

Обзор STM8S MCU
В STM8S платформа создает нового поколения 8-разрядные микроконтроллеры, с Процессор производительность с радиусом действия до 20 MIPS и диапазон напряжения 2,95-5,5 V, помогая существующим 8-битных систем переход к пониженном напряжении питания. В 130nm энергонезависимой памяти встроен в Новинка продукт является одним из самых передовых технологий хранения в текущем 8-разрядные микроконтроллеры, И обеспечивает истинные операции записи данных EEPROM до лимита 300000 erases. В различных устройствах, таких как бытовые приборы, системы отопления, вентиляции и кондиционирования воздуха, промышленная автоматизация, электроинструменты, оборудование для персонального ухода и системы управления питанием, новые продукты оснащены богатыми периферийными устройствами, которые могут поддерживать Точные функции контроля и мониторинга. Особенности включают в себя 10 битный аналого-цифровой преобразователь с до 16 каналов и преобразования времени должно составлять менее 3 микросекунды; Продвинутый 16-бит контроль таймер используется для управления двигателем, захват/сравнение и функции PWM. Другие периферийные устройства включают интерфейс CAN2.0B, два художественных интерфейса U (S), порт I2C и порт SPI.
Определение периферийного оборудования в STM8S платформа одна и та же как 32-битные микроконтроллеры в STM32 серии. Периферийная общность помогает улучшить совместимость между различными продуктами и сделать дизайн гибким и гибким. Код приложения может быть перенесен на платформу STM32 для более высокой производительности. В дополнение к гибкому дизайну, компоненты и пакеты STM8S полностью совместимы с контактами, что дает разработчикам больше свободного места для оптимизации количества контактов и периферийных характеристик. Совместимость с контактами также полезна для решений по дизайну на платформе. Платформизация продукта может сэкономить время на рынке и упростить процесс обновления продукта.

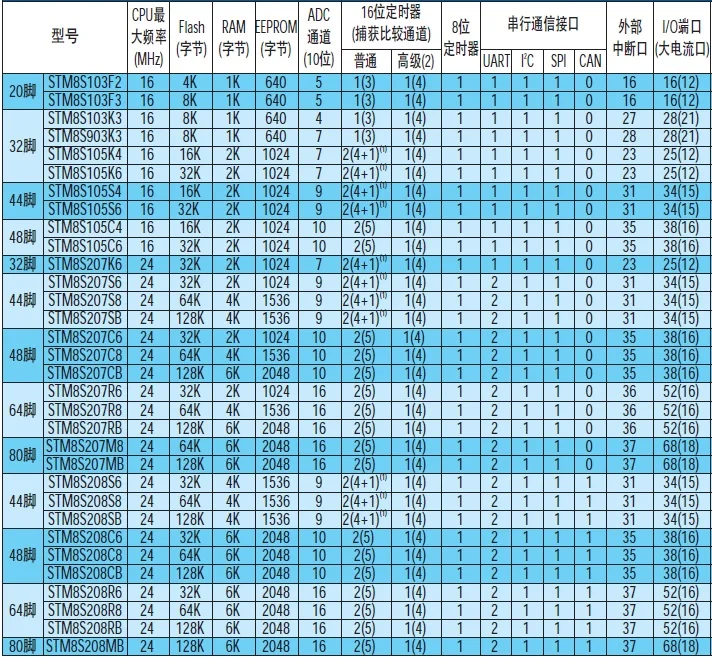

Модель STM8S показана ниже:

◆ Высокопроизводительный STM8 core со скоростью 20 MIPS и Гарвардской структура с 3-ступенчатый трубопровода;
◆ Сильная защита от помех, безопасное и надежное качество;
◆ Ведущий 130-нанометровый процесс производства, отличная производительность затрат;
◆ Пространство программы от 4K до 128K, выбор чипа от 20 футов до 80 футов, широкий спектр серии продуктов;
◆ Низкая стоимость системы, встроенный EEPROM и Высокоточный RC осциллятор;
◆ Легко разрабатывать и поддерживать локализованные инструменты.

Ресурсы Совета по развитию

◆ STM8S208RBT6 основной контроллер MCU: 128K байт Flash (10K стирание и запись), 2048 байт реальных данных EEPROM (300000 стирание и запись), 6K байт RAM;
◆ Встроенный модуль порта USB-to-serial (решение CH340T), чтобы сэкономить на дополнительной покупке модуля последовательного порта, используйте кабель передачи данных miniUSB для питания, последовательной связи или загрузки программы;
◆ Интегрированный 3,3 V регулируется питания, выберите 5V или 3,3 V блок питания с помощью переключателя переключение в соответствии с фактическими потребностями, в результате чего Совет по развитию более совместимый;
◆ Встроенное страхование самостоятельного восстановления, которое значительно предотвращает неправильное использование аппаратных средств на плате развития;
◆ Мощность индикатор светодиодный светильник, 8-битный светодиодный фонарь с эффектом воды, 8-битный цифровой светодиодной лампой, кнопка сброса, 4 отдельная кновка, 2 сенсорные кнопки, пассивный зуммер, AT24C256 (I2C интерфейс EEPROM);
◆ 1602/12864 интерфейс ЖК-модуля (Примечание: его сопротивление регулировки контрастности используется для эксперимента преобразования ADC);
◆ Интерфейс отладки плавания, легко подключить ST-LINK отладчик для отладки и моделирования;
◆ Резервация внешнего кристаллического основания, бесплатная замена кристалла в соответствии с фактическими потребностями (Примечание: 1 МГц ~ 24 МГц);
◆ Встроенный загрузчик, вы можете использовать официальное программное обеспечение ST Flash Loader для загрузки программы через модуль последовательного порта на плате (Примечание: владелец магазина помог открыть и предоставить конкретные инструкции по эксплуатации);
◆ Все порты IO выводятся через штыревой разъем, что удобно для подключения модулей расширения и других плат разработки для экспериментального обучения.

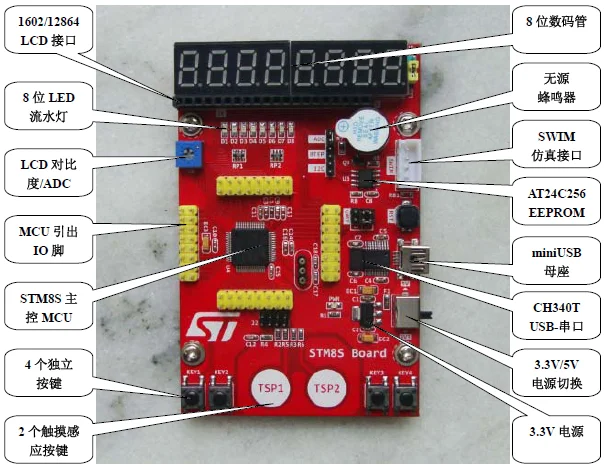

STM8S208RBT6Development Board фокусируется на иллюстрации ресурса

Примечание: рыночный предмет STM8S007Low-cost модель, так как чехол programflashIn с номером only100 раз, поэтому подходит только для обновления прошивки меньшего количества продуктов, не подходит для частого использования в чехол для обучения экспериментам!

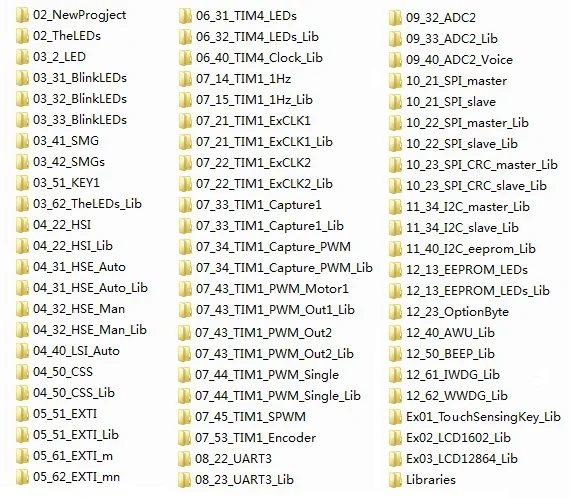

Полный набор кодов,В соответствии с Sections STM8Single-Chip для самостоятельного обучения на микрокомпьютере, раздел, используемый, включает в себя регистр и стандартную библиотека, проста в сборке, позволит вам больше не чувствовать себя грязным!

Подходящий персонал
STM8S микроконтроллер обучения и развития персонала; Должны иметь определенные C язык Программирование способности.

Список доставки
1. STM8S208RBT6 макетная плата 1
2. Поддержка кабеля передачи данных miniUSB 1
3. Медные столбы, винты 4 пары
4. Кристалл осциллятор (две частоты) 1 Каждый
5. Jumper cap, Dupont line несколько
6. Одна копия обучающих материалов, программного обеспечения и процедур (отправляется по сети)
