4-осевой шаговый двигатель Nema 23 USB-набор контроллеров CNC двойной вал 112 унций/дюйм

Примечание.

В связи с новым налоговым законодательством ЕС, все заказы ЕС на платформе AliExpress, платформа AliExpress будет автоматически Добавить 21% (НДС), Если вам нужны заказы, отправленные из ЕС и Не хотите платить дополнительно (НДС) и (таможенный сбор), Рекомендуется вам Следуйте этим рекомендациям:

1.) вы можете выбрать доставку из Китая, сделать заказ, но не оплатить (Не введите пароль платежа, оплата не будет осуществлена)

2. Вам нужно отправить свой заказ, когда мы найдем форму заказа AliExpress,

3.) Пожалуйста, дождитесь, пока мы внесем изменения в стоимость, пусть цена будет такой же, как и доставка со складов ЕС (Чехия, Польша, Испания, Франция, Бельгия),

4.) когда мы изменили цену для вашего заказа и вы его оплатили, мы С нашего немецкого склада Бесплатная доставка с бесплатной (НДС) и бесплатной (таможенной) пошлиной Отправьте свой заказ в страны ЕС),

Если вы ничего не понимаете, вы можете оставить нам сообщение через AliExpress

Примечание.

Бесплатная доставка и Бесплатная НДС для стран Европы:

АУстрия,ВЭльгиум,ВУльгария,СЗехРEpublic,DEnmark,ЕСтония,FВнутренний,FРэнс,ГErmany,ГReece,ЧНегари,ЯРэленд,ЯTaly,LAtvia,LIthuania,LКрхэмбург,МOnaco,НЭфирные земли,НOrway,РОлэнд,РОртугал,РОмания,SЛовакия,SLovenia,SБоль,SWeden.

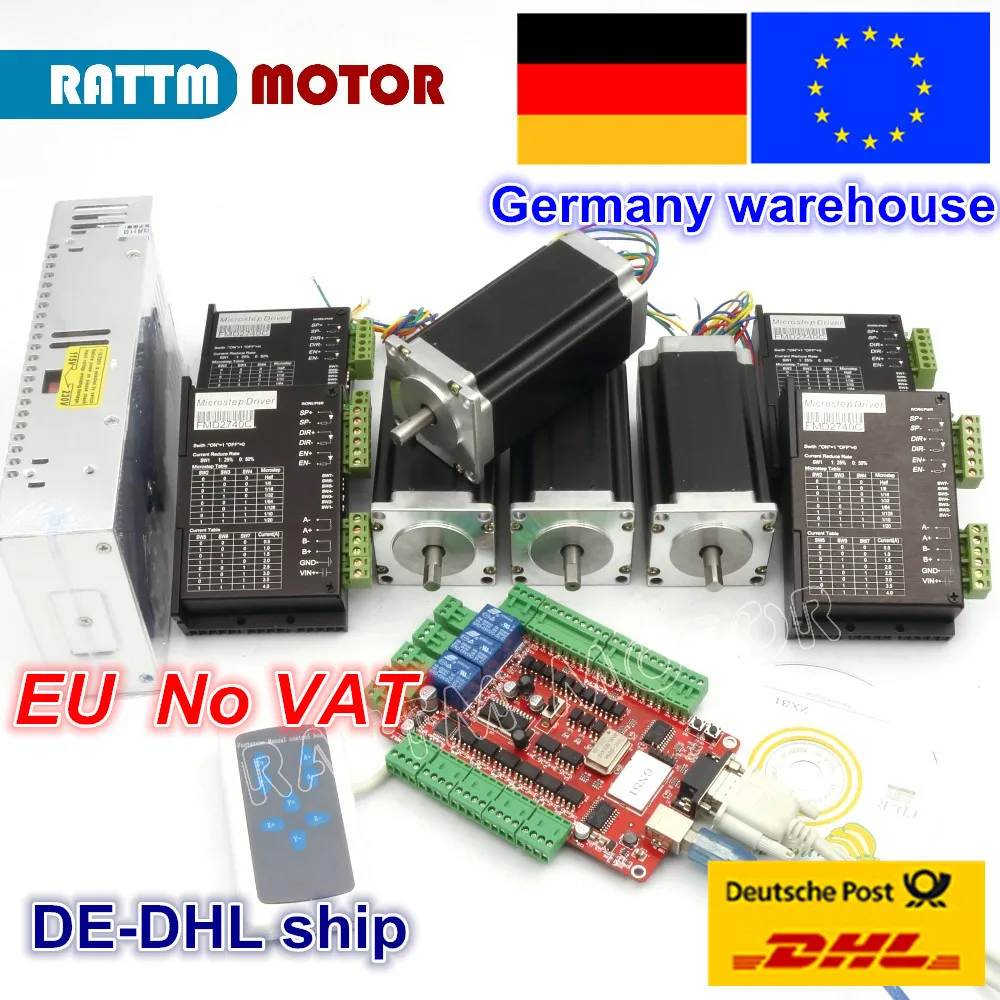

Посылка

Шаговый двигатель 4 x 23HS2430B(Двойной вал) 425Oz-in, длина 112 мм

Драйвер шагового двигателя 4 x FMD2740C4A 36 В/постоянный ток

Импульсный источник питания 1x400W 36V/9.7A

1x4 оси USBCNC коммутационная плата

1 x ручной контроллер

1 x USB-кабель

CD включает в себя руководство пользователя на английском языке, программное обеспечение и код регистрации

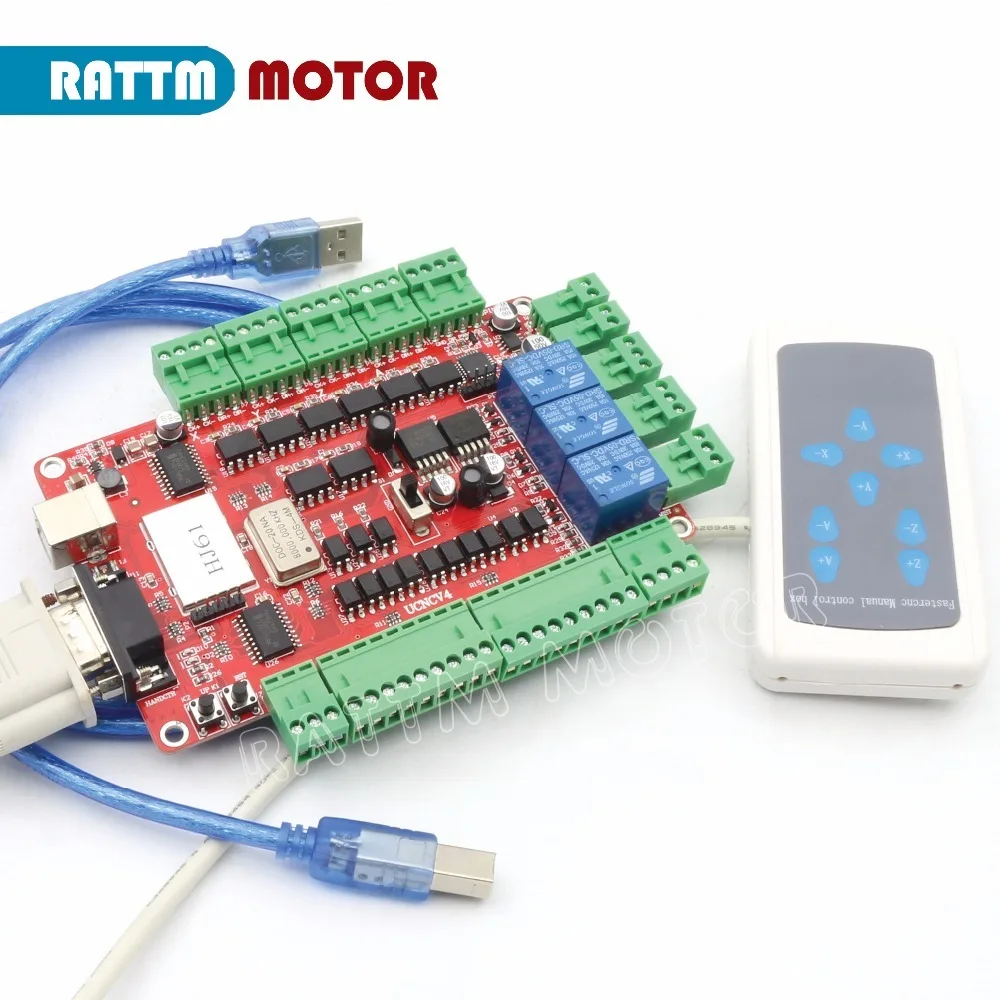

1. Коммутационная плата USBCNC

1) Краткая информация о товарах

USBCNCV4.0-это высокопроизводительный контроллер движения, основанный на программном обеспечении USBCNC, система может завершить преобразование из G-кода для подключения сигнала управления движением шагового двигателя, не требуя каких-либо дополнительных аппаратных средств и программного обеспечения. Эта карта управления совместима с большинством шаговых драйверов и сервоприводов, это идеальный контроллер, который вместо параллельной платы интерфейса Mach3.

Эта интерфейсная плата основана на USBCNC MK1 и просто используется в нашем программном обеспечении и функциях, не может поддерживать другие версии программного обеспечения и функций

2) Требования к компьютерной системе

Минимальная конфигурация:

1) Процессор: 1 ГГц

2) память: 512 Мб

3) 500 МБ свободного места на диске

4) графическое устройство DIRECTX9 с драйвером WDDM 1,0 или выше

5) интерфейс USB 2,0

6) сетчатый каркас 3,5 SP1

Рекомендуемая конфигурация:

1) Процессор: дикарьон 2 ГГц

2) Память: 2 Гб;

3) 1 ГБ свободного места на диске

4) графическое устройство DIRECTX9 с драйвером WDDM 1,0 или выше

5) интерфейс USB 2,0

6) сетчатый каркас 3,5 SP1

3. Особенности производства

1. После проверки версия V4 с использованием Красной печатной платы, размер печатной платы составляет 135,3*82,5 мм.;

2. Лицевая часть узкого края размещена с интерфейсом связи USB и интерфейсом ручного управления DB9 для удобства клиентов, вытянутых из панели чехла напрямую;

3. Обратная сторона узкого края-интерфейс ввода и вывода питания и интерфейс вывода 3 реле; Реле является сильным источником помех, реле вдали от конструкции основного чипа управления, способствует устойчивости доски;

4. Одна из двух широких сторон-шаговый двигатель и основной выход сигнала axiscontrol;

5. Другая сторона двух широких сторон-Аварийная остановка, ручной ввод скорости, ограничение входного интерфейса; Одна сторона для входа, другая сторона выходного режима подключения проста и удобна;

6. Модуль питания 5V и 12V Компактная независимость, безопасность, стабильность;

7. Внешняя обеспечивает стабильность работы системы эффективно с кристаллическим активным и основным чипом управления shield;

8. Размер контура составляет 135,3*82,5 мм, размер установки отверстия для позиционирования продукта составляет 127*75 мм

9. Программное обеспечение USBCNC, а не mach3, пожалуйста, обратите внимание!

Этот элемент прост в эксплуатации для DIY хобби пользователя, но он управляется с помощью USB-порта, поэтому нужно более осторожно для установки программного обеспечения, пожалуйста, внимательно прочитайте руководство пользователя и следуйте за нами.

2. Драйвер шагового двигателя FMD2740C

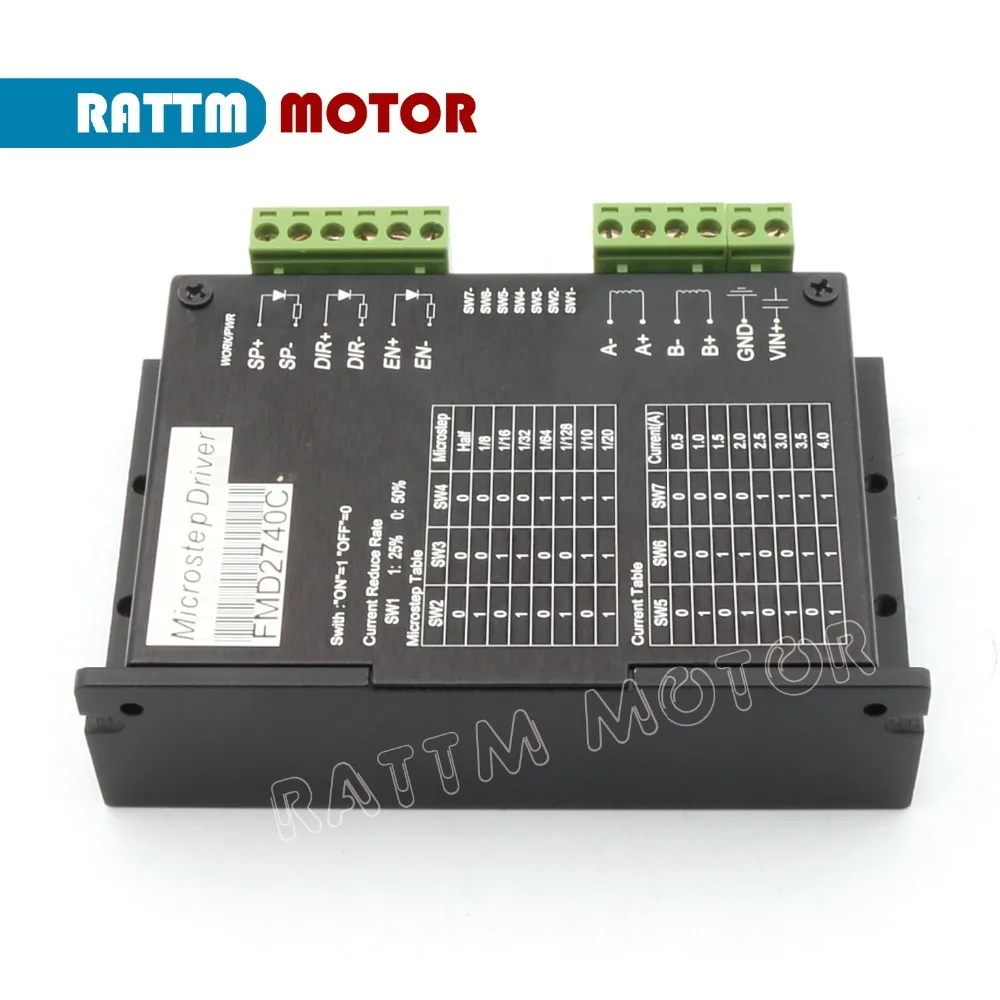

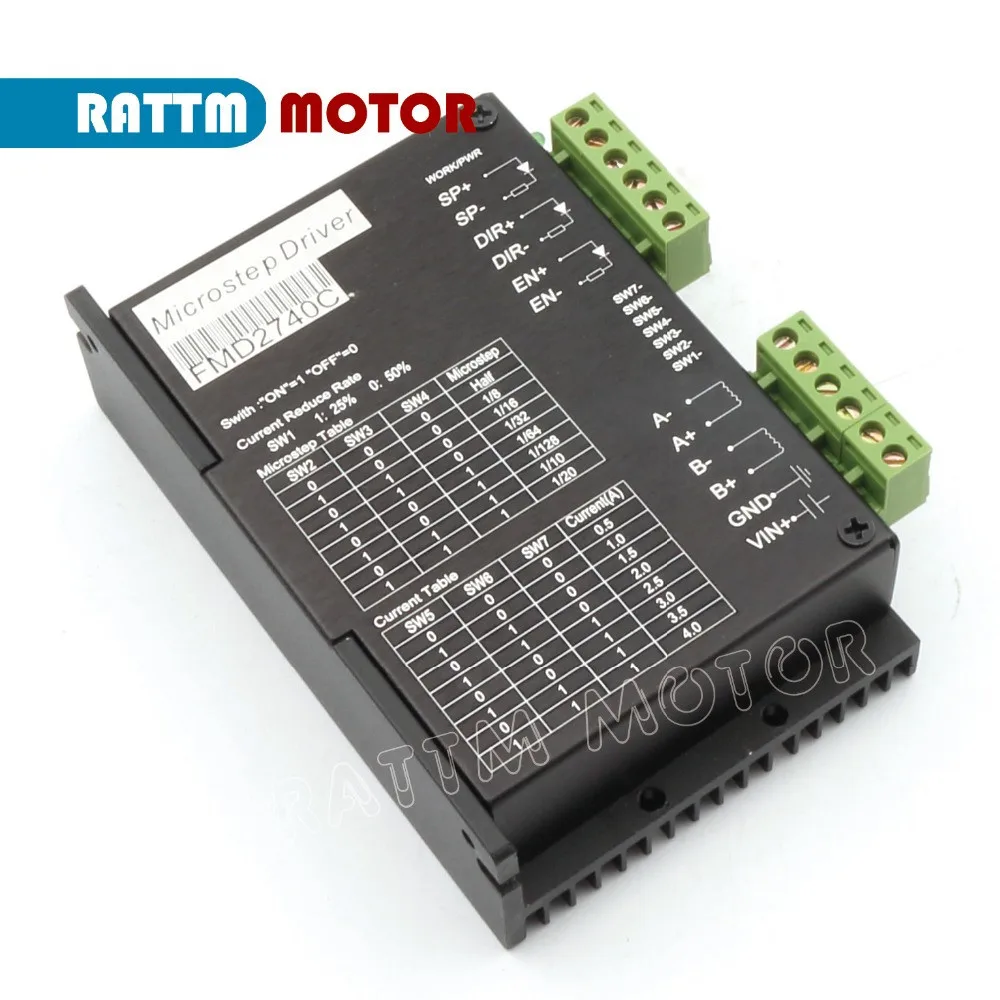

Драйвер шагового двигателя FMD2740C

1. Краткое представление

FMD2740C FMD2740C управляется японским чипом sanyo, после многократного оптимизации НИОКР и производства высокого подразделения 2-фазный привод шагового двигателя, подходит для вождения малого и среднего фазового тока менее 4A 2-фазный или 4-фазный гибридный шаговый двигатель. Благодаря внедрению новой технологии привода биполярного измельчителя постоянного тока, использование того же двигателя может выводить больше скорости и мощности, чем другие драйверы. Сегменты шагового двигателя точность хода улучшена, снижает вибрации и шумоподавление.

2. Особенности

1. Высокая производительность, низкая цена

2. Биполярный режим измельчения постоянного тока

3. Напряжение питания от 12 до 36 В постоянного тока

4. Высокоскоростной вход изоляции сигнала оптопары

5. Частота измельчения 20 кГц

6. Точность деления 2 \ 8 \ 16 \ 32 \ 64 \ 128 \ 10 \ 20 дополнительно

7. Электрический входной сигнал совместим с TTL

8. Стационарный ток автоматически уменьшается в два раза

9. Конструкция формы удобна для установки

10. Максимальный ток привода 4А

11. Управляйте любым 4А фазовым током 2-фазного или 4-фазного гибридного шагового двигателя

3. Приложения

Подходит для разнообразного оборудования и инструментов автоматизации малого и среднего размера, например: небольшой гравировальный станок, SMT-станок и т. д.

4,Определяемая проводка

Интерфейс слабого сигнала

Порт подключения

Примечание: Данный накопитель не содержит схемы анти-интерполяции, поэтому положительный и отрицательный источник питания без ввода вверх дном! В противном случае это повредит накопитель!

5,Электрические характеристики

6,Использование окружающей среды и параметров

7,Размер механической установки

8, блок питания

Напряжение питания может нормально работать между DC12V-50V, FMD2740A драйвер может использовать обычный переключатель постоянного тока питания, также может использоваться для трансформатора и мостового выпрямителя и фильтрующего конденсатора, желательная емкость от 2000U до 5000U. Примечание. Пульсационный гребень выпрямленного напряжения не превышает 50 В. Рекомендуется пользователю использовать источник питания постоянного тока 24-32 В, избегать колебаний сети над рабочим диапазоном напряжения привода.

Примечание:

1, проводку следует обратить внимание на силу положительного и отрицательного не быть обратным;

2. Чтобы сократить расходы, несколько дисков могут совместно использовать источник питания. Но это должно улучшить номинальную мощность и Номинальный выходной ток мощности и внимание к охлаждению.

9,Ослабление настроек DIP-переключателя

10,Настройки деления DIP-переключателя

11,Настройки текущего DIP-переключателя

12,Схема подключения контроллера электродвигателя

13,Электрическая проводка

FMD2740A драйвер может управлять всеми текущими 4-проводными, 6-проводными или 8-проводными 2-фазными/4-фазными двигателями 4A, детализированы ниже 4-проводными, 6-проводными, 8-проводное подключение шагового двигателя:

14,Соответствие привода и двигателя

FMD2740A драйвер может управлять отечественными и иностранными производителями 2-фазного или 4-фазного двигателя, для того чтобы получить наиболее удовлетворительный вождение, вам нужно выбрать разумное напряжение питания и настройку тока. Напряжение питания определяет уровень высокоскоростной работы двигателя, а значение заданного тока определяет Выходной крутящий момент двигателя.

Выбранное напряжение питания

Вообще говоря, чем выше напряжение питания, тем больше крутящий момент двигателя на высокой скорости, тем больше он может избежать высокой скорости. Но еще один аспект, слишком высокое напряжение приведет к защите от перенапряжения и даже может повредить привод, но также при работе высокого давления, низкий вибрации скорости.

Выходной ток установлен

Для того же двигателя, чем больше Настройка тока, тем выше скорость, текущий двигатель и больше тепла. Поэтому при нормальных обстоятельствах текущая настройка на электрическую машину нагревается, но не слишком нагревается, долговременное значение.

Примечание:Текущие настройки после запуска двигателя в течение 15-30 минут, если температура двигателя слишком высокая, следует уменьшить текущие настройки. Если Настройка тока двигателя, крутящего момента на выходе двигателя недостаточно для улучшения условий теплоотвода, чтобы убедиться, что двигатель и привод не горячие.

3. Шаговый двигатель

Общая Спецификация:

Точность угла шага: + - 5% (полный шаг, без нагрузки)

Точность сопротивления: + - 10%

Точность Индуктивности: + - 20%

Повышение температуры: максимум 80 град (номинальный ток, включение 2 фазы)

Температура окружающей среды ----------- 20 град ---- + 50 град

Сопротивление изоляции: 100ом мин, 500VDC

Прочность изоляции ---- 500 В переменного тока в течение одной минуты

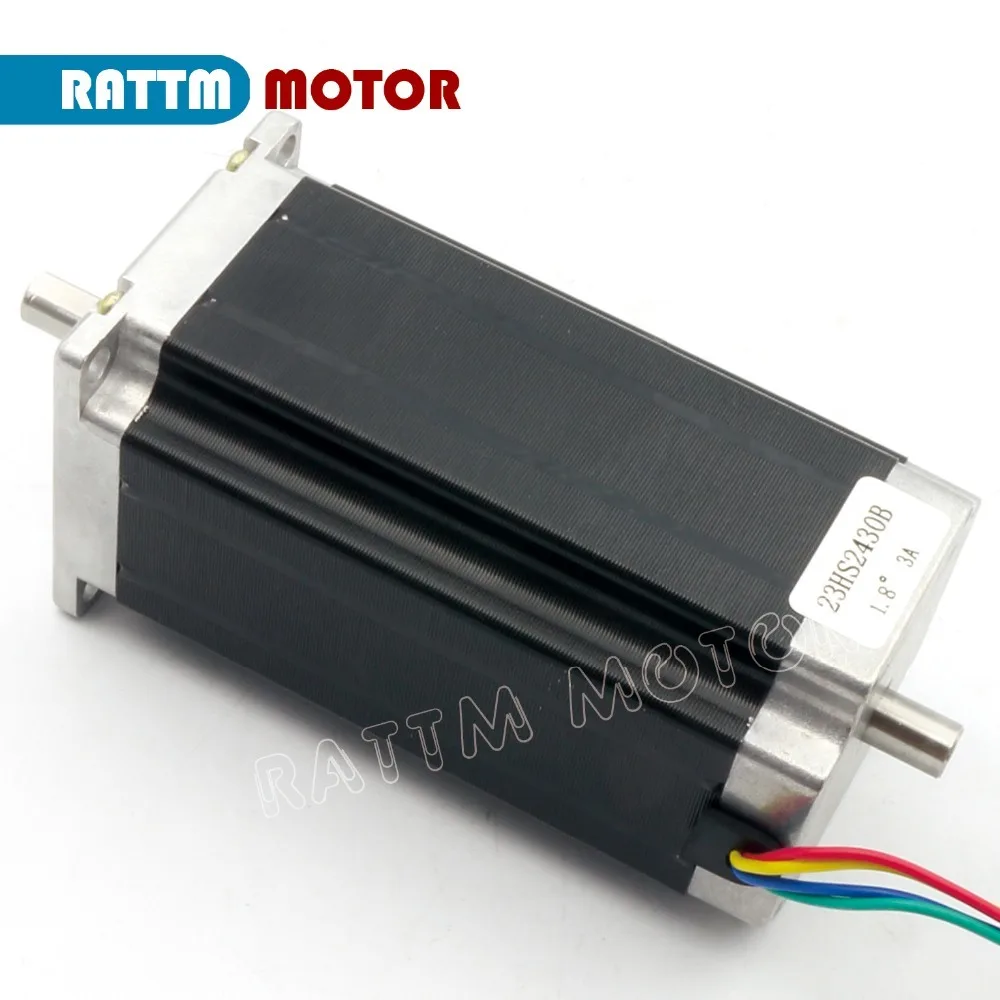

Техническое описание (23HS2430B, передний вал диаметром 8 мм и длиной 21 мм; Задний вал диаметром 8 мм и длиной 11 мм, крутящий момент 425 oz-in или 28kg.cm)

Провода проводов двигателя:

Красный: A +

Зеленый: A-

Желтый: B +

Синий: B-

4. Импульсный источник питания

400 Вт, вход: 100-120VAC или 200-240VAC,50/60Hz, выход: 36v/9,7 A, один выход, импульсный источник питания
