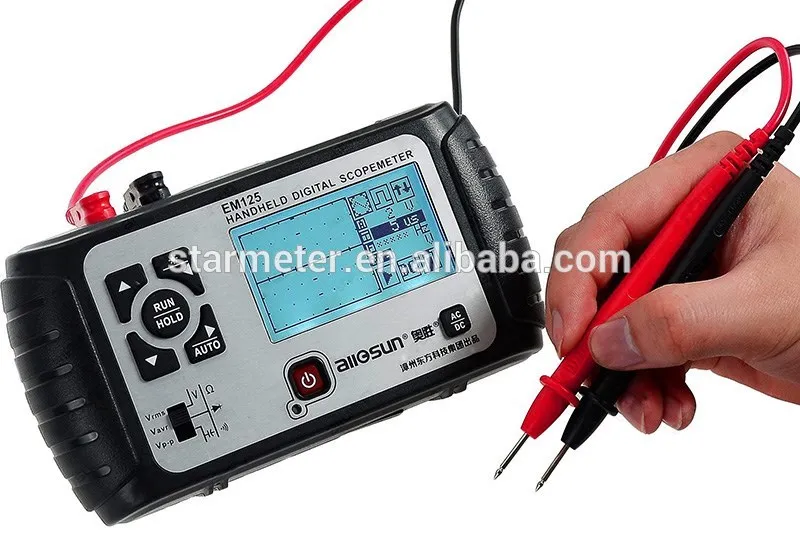

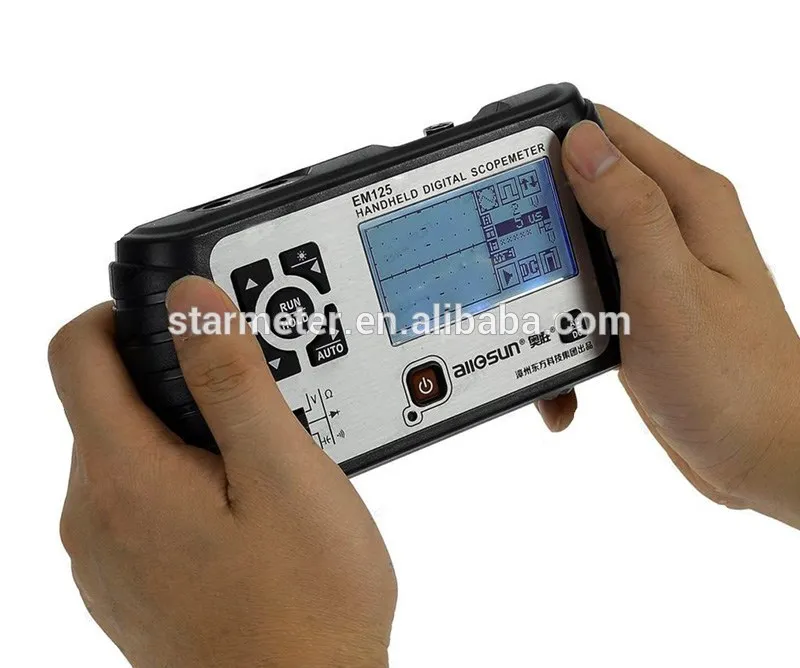

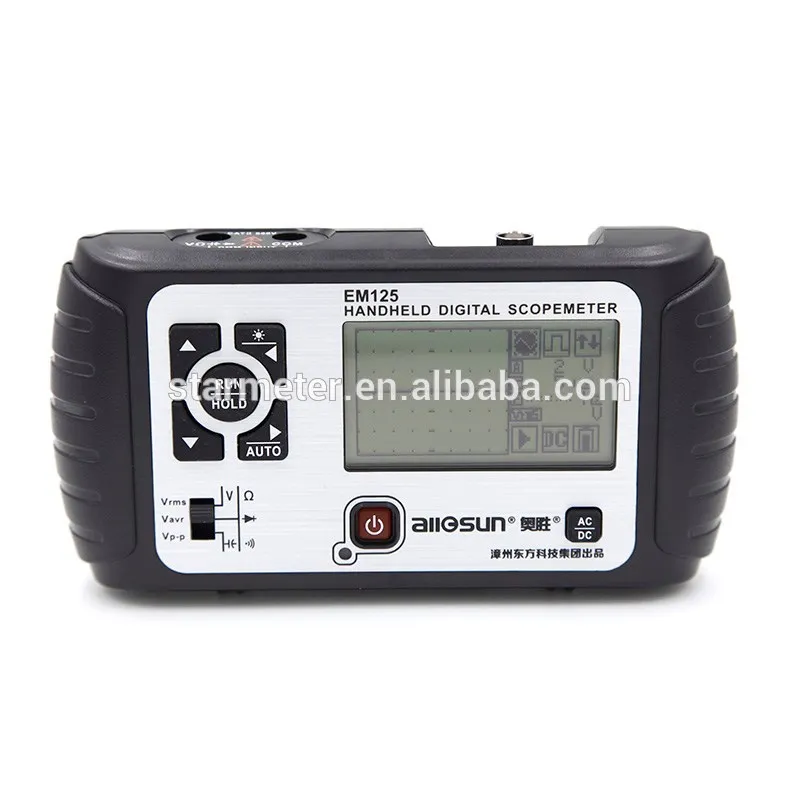

All Sun 2 в 1 Многофункциональный обучающий инструмент осциллограф 25 МГц мультиметр Ручной Вольтметр Омметр емкость EM125

-Этот ручной scopemeter-это портативный инструмент для измерения формы волны.
-Идеальный инструмент для использования в обучении или поле.
-С высокоскоростным AD пробоотборником для преобразования входного аналогового сигнала в цифровой сигнал
-Гигантский Большой ЖК-дисплей 128X64
-С высокоскоростным ЦП
-С высокоскоростным компаратором, чтобы получить хороший триггер кромки для стабильного дисплея
-Часть мультиметра, Чип 6000-count, обеспечивает более высокую точность.
-Оснащен литиевой батареей большой емкости, которая может обеспечить около 10 часов при полной зарядке.



Спецификация:

Спецификация Scopemeter:

Полоса пропускания (-3 дБ) 25 МГц
Частота дискретизации Макс 100 м Sa/s
Канал 1
Муфта переменного тока, постоянного тока
Время подъема <17,5ns
Входное сопротивление 1MΩ,<= 20pF
Максимальное входное напряжение CAT II 300V
8 бит с вертикальным разрешением
Вертикальная чувствительность 50мв/див-20В/Див
Горизонтальное разрешение 10nS/div
Горизонтальная чувствительность 10nS/div - 5S/div
Длина записи 0,1 K/канал
Триггер режим Авто, восходящий край, падающий край
Экран 128x64, с светодиодный подсветкой

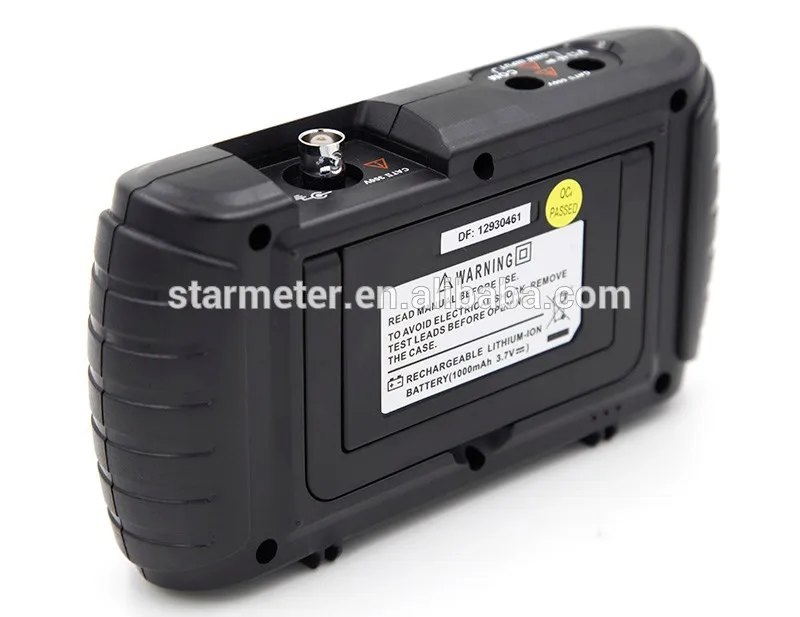

Батарея 3,7 V литиевая батарея, около 1000mAH
Входное напряжение зарядного устройства: 100-240 В переменного тока, выход: 5 в пост. Тока +-10% , 1000 мА
Размер 174x92x40 мм
Вес 330 г

Дисплей 6000 подсчетов
Вход
Максимальное входное напряжение: CAT II 600V
Тест на непрерывность в диапазоне 600Ω, звуковой сигнал на <25Ω
Диодный тест
Если падение напряжения диода под испытанием составляет более 2 в или
Если Входные клеммы открыты, на дисплее будет отображаться «OL».
Если падение напряжения составляет менее 0,25 В, встроенный звуковой сигнал будет звучать.
Емкость 6.000Nf-6Mf,7 диапазонов
Сопротивление 600.0Ω-60.00MΩ,6 диапазонов
Напряжение 6в-600в, 3 диапазона
Вертикальная система: канал объема
Полоса пропускания (-3 дБ) 25 МГц
Точность 50мв/див: ± 3% от полной шкалы
Вертикальная Точность смещения (DC) ± 0,2div ± 2МВ ± 0.5% смещения
Триггер DC до 20 МГц: 0.8div

Спецификация зонда

Время подъема X1 23.3ns
X10 17.5ns
Полоса пропускания X1 DC до 15 МГц
X10 DC до 25 МГц
Входное сопротивление X1 1MΩ
X10 10 МОм (без входного сопротивления 1 МОм
Входная емкость X1 46Pf (без объема входного сопротивления 1 МОм)
X10 около 15 пФ

Форма спецификации мультиметра: ±(% считывания + цифр)
Функция
Диапазон
Частота,
Тестовый ток,
Или напряжение нагрузки
Состояние: при температуре калибровки ± 5 градусов C, в течение 1 года

Напряжение постоянного тока 6,000 В ±(0.5% + 8)
60,00 В ±(0.5% + 8)
600,00 В ±(0.5% + 8)
Напряжение переменного тока 6,000 V-600,0 V 40Hz-400Hz ±(1.0% + 10)
400 Гц-2 кГц ±(5.0% + 10)
Сопротивление 600.0Ω ±(1.0% + 5)
6.000kΩ ±(1.0% + 5)
60.00kΩ ±(1.0% + 5)
600.0kΩ ±(1.0% + 5)
6.000MΩ ±(1.0% + 5)
60.00MΩ ±(2.0% + 5)
Емкость 6.000nF ±(5.0% + 8)
60,00 nF ±(3.0% + 8)
600,0 nF ±(3.0% + 8)
6000 nF ±(3.0% + 8)
60,00 мкФ Ф ±(3.0% + 8)
600,0 мкФ Ф ±(5.0% + 8)
6,000 МФ ±(8.0% + 8)
Диод 2,000 в
Тестовый ток: 2 мА
Звуковой сигнал звуковой сигнал, если напряжение менее 0,25 В.
Звуковой сигнал звуковой сигнал, если сопротивление менее 25 Ом.


Аксессуары
Scopemeter x 1

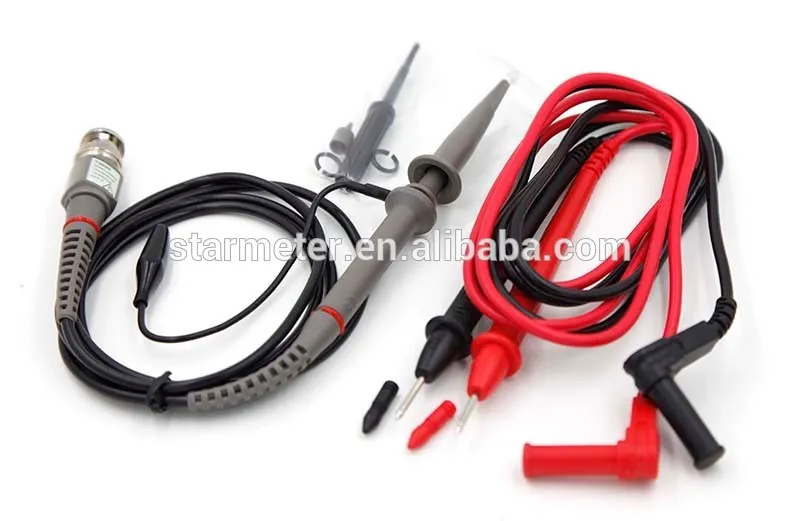

20 МГц (10:1) зонд x 1

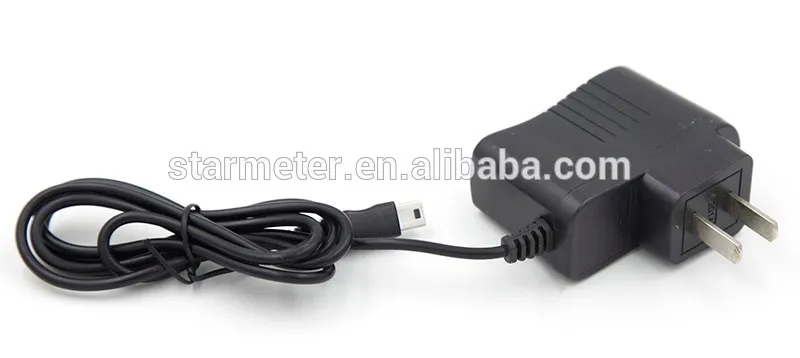

Зарядка x 1 (только вилка США)
Встроенный аккумулятор (около 1000 мАч) x 1 шт.
Руководство пользователя x 1

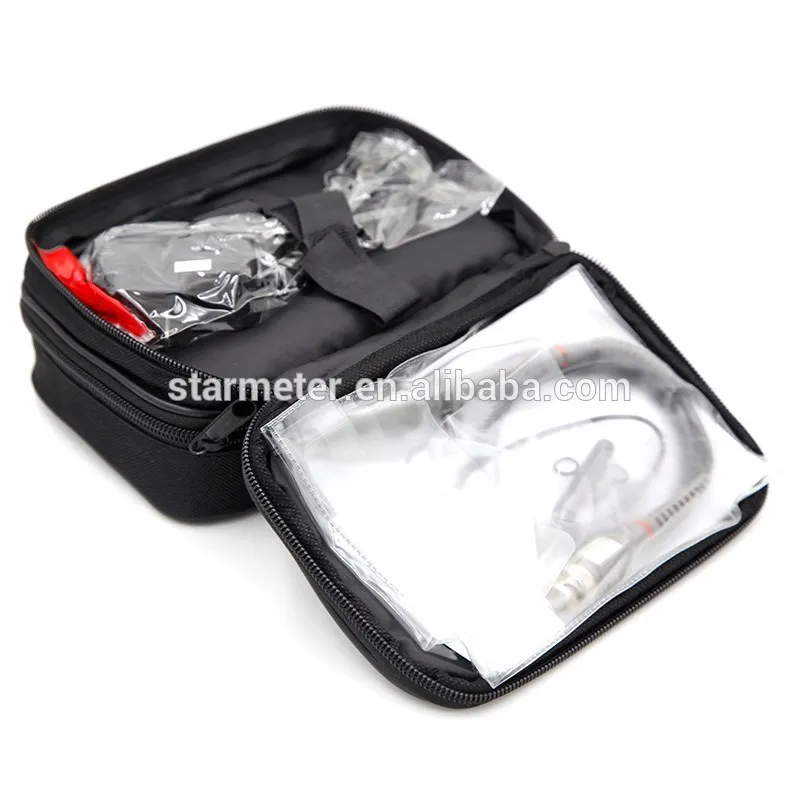

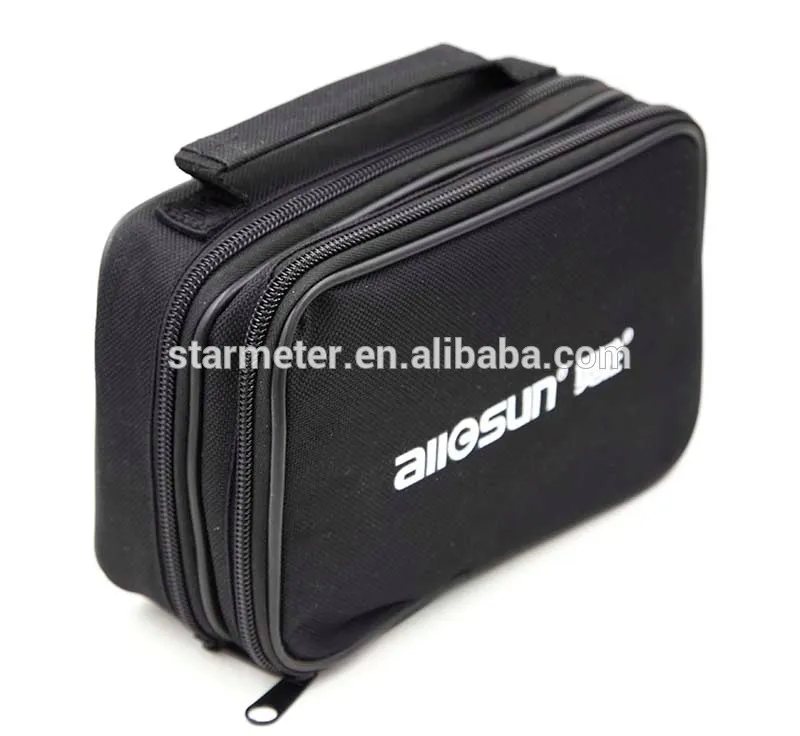

Сумка для переноски x 1
