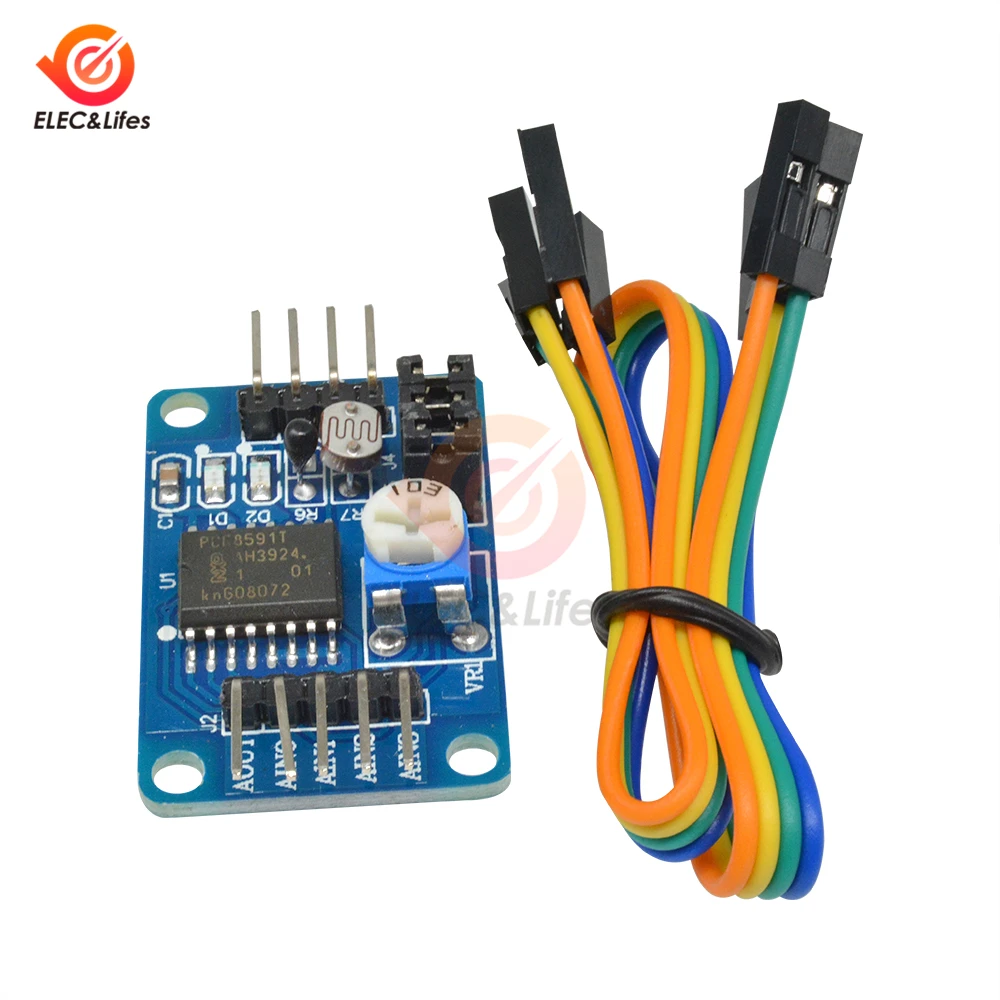

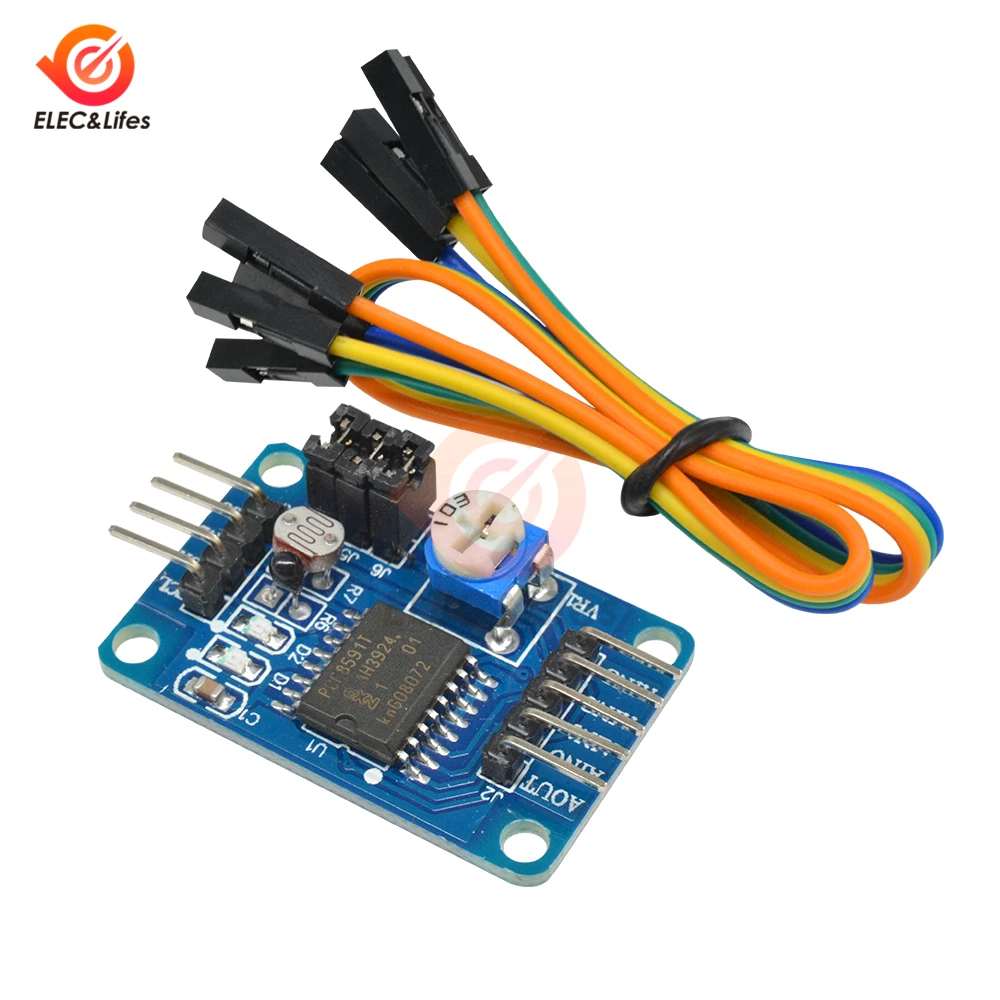

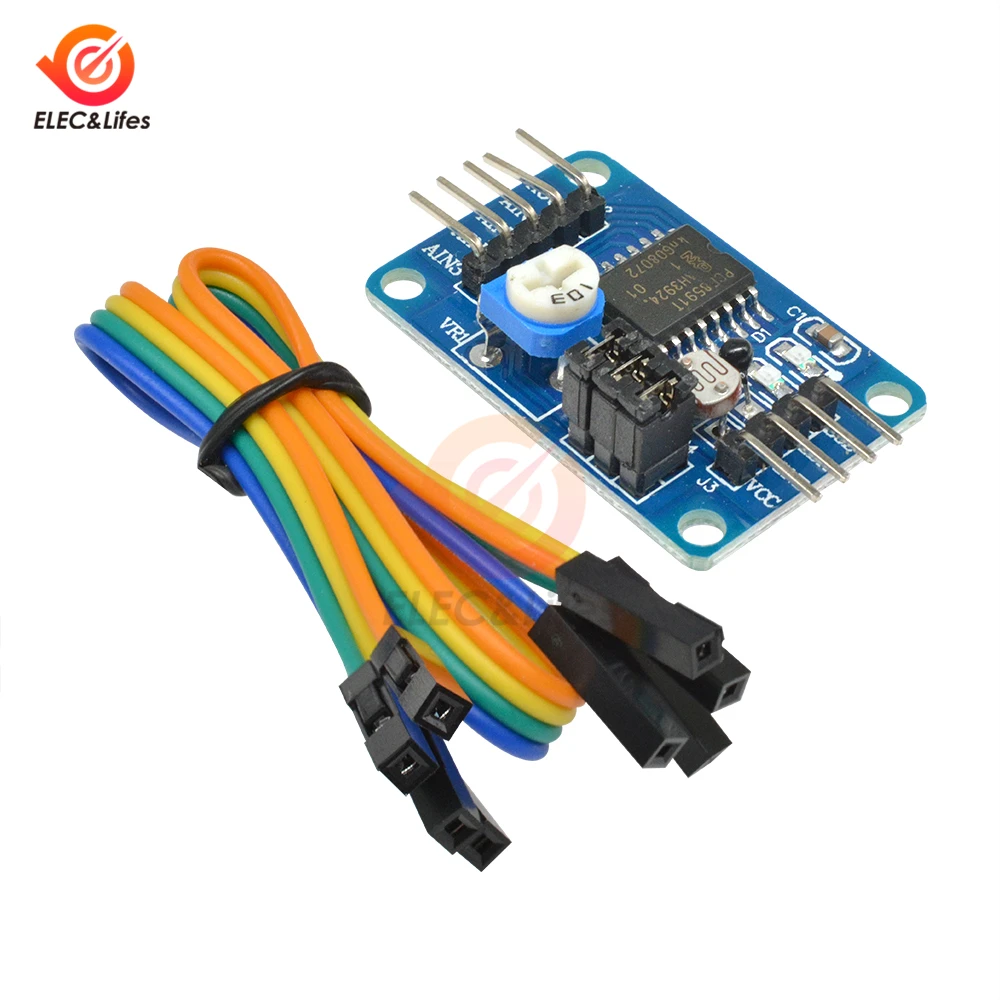

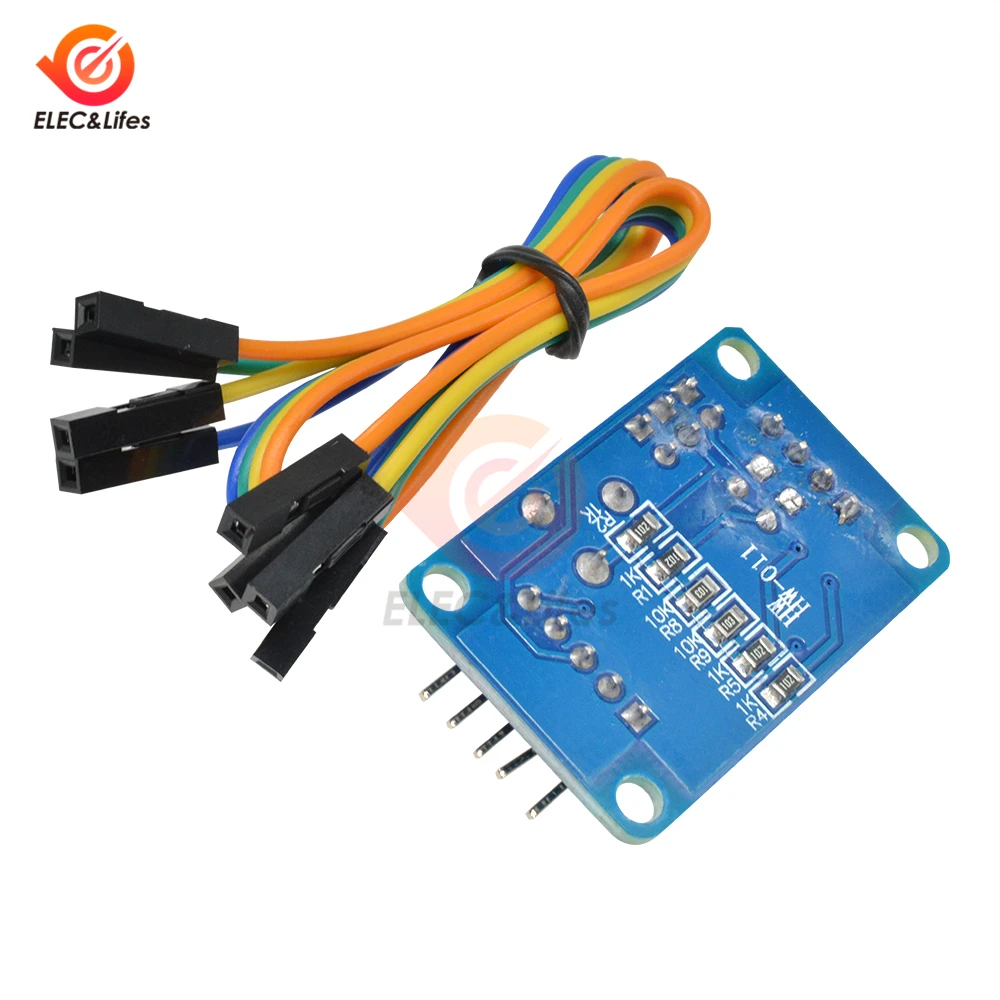

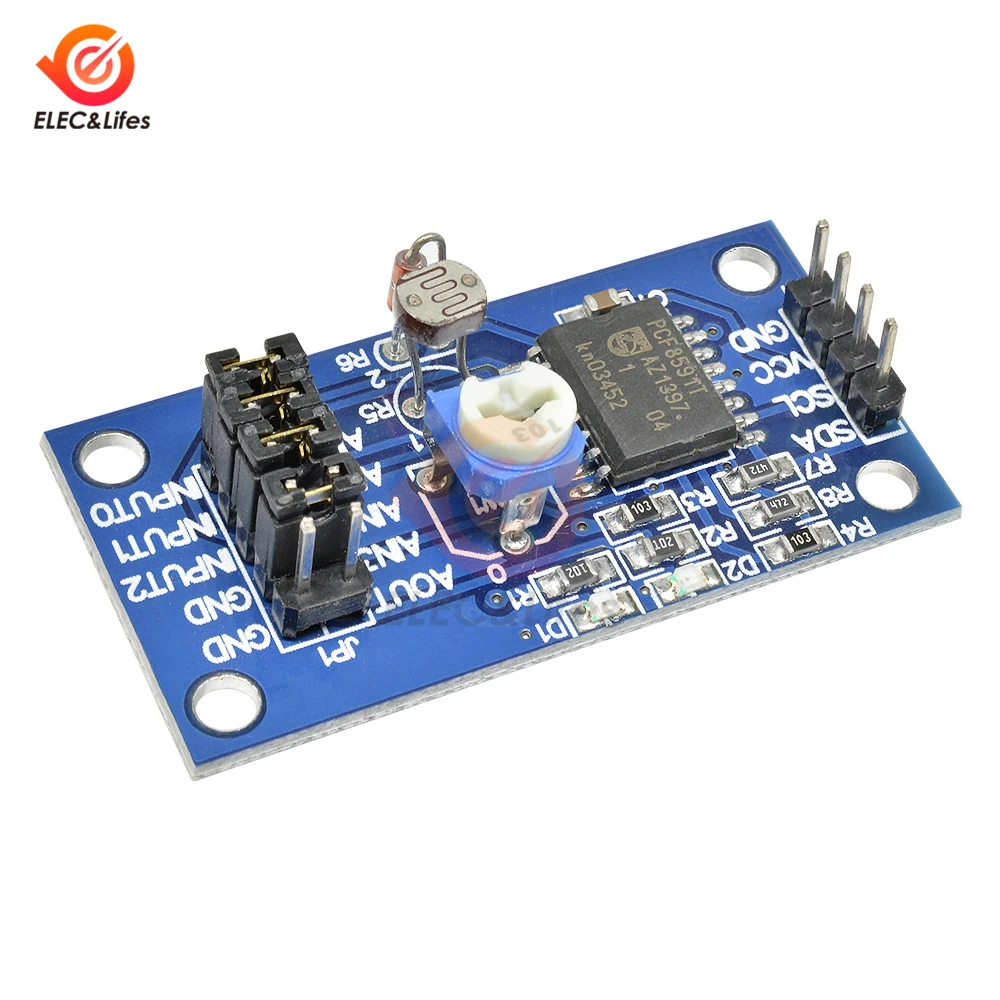

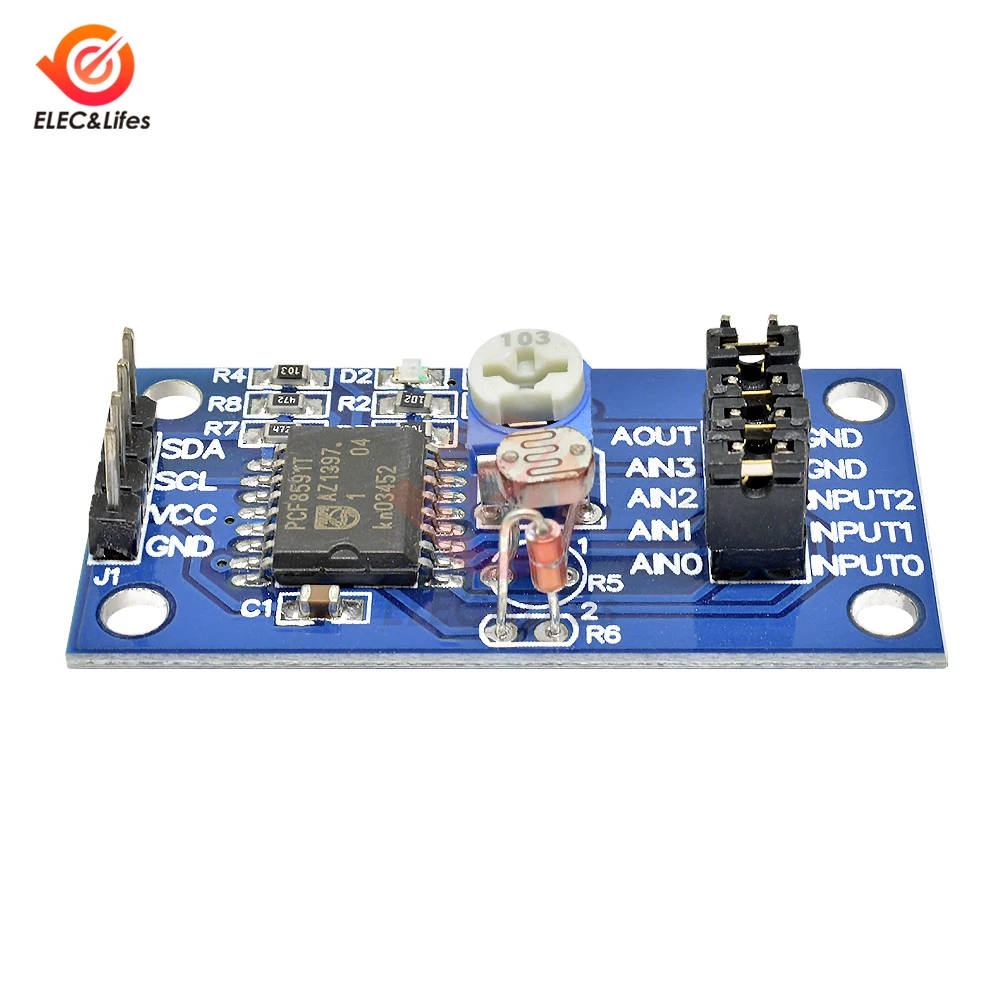

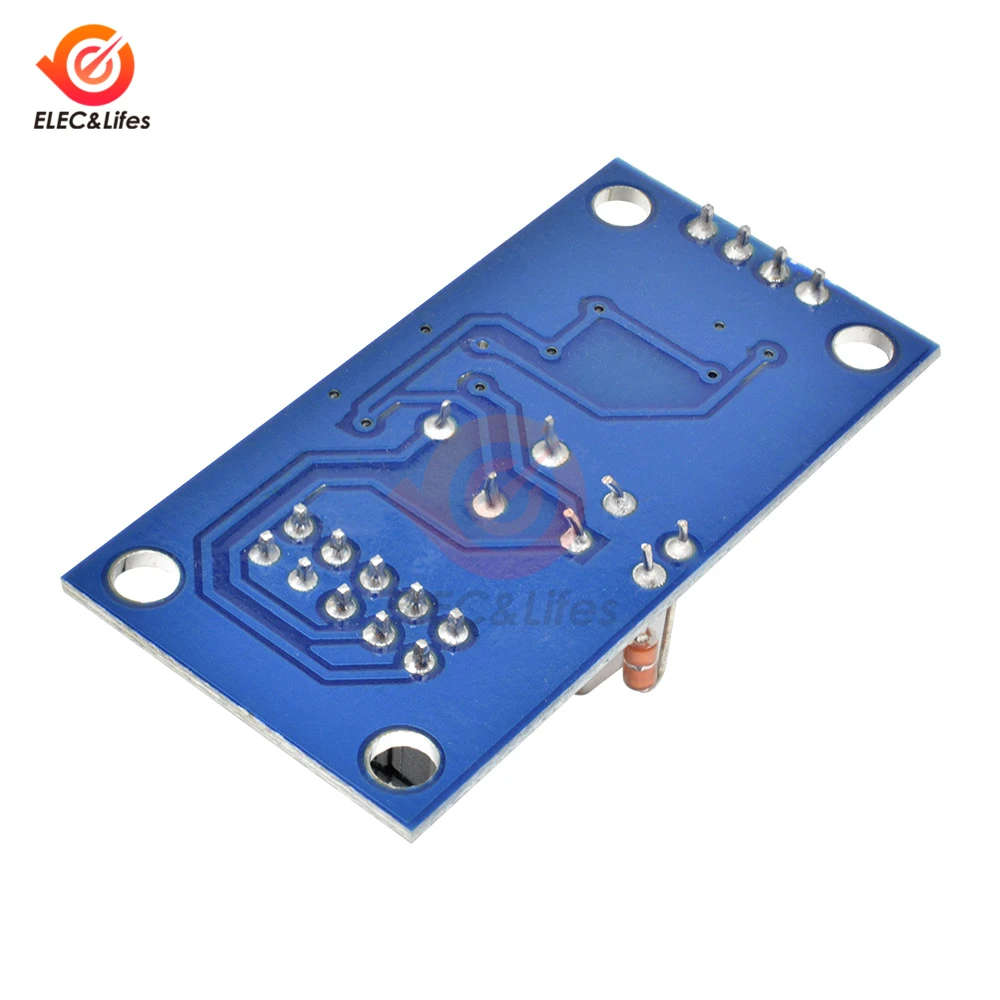

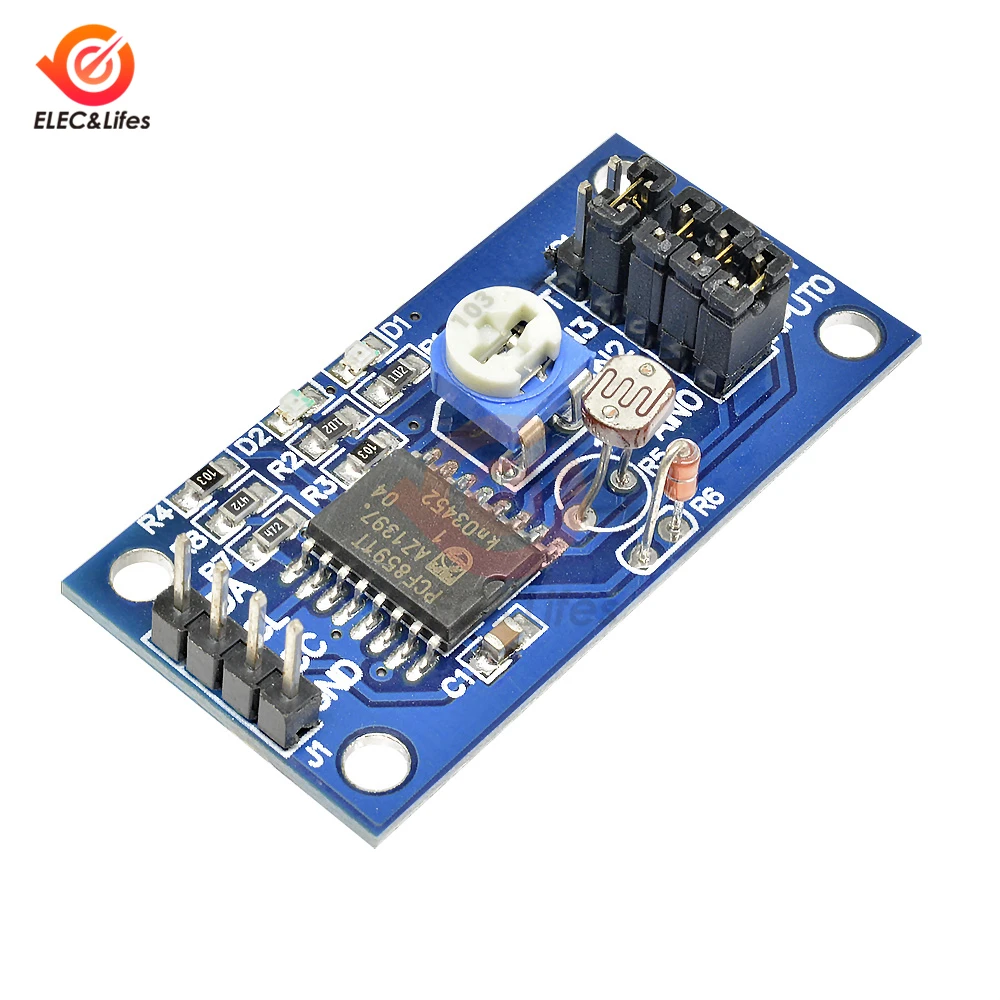

PCF8591T PCF8591 I2C AD/DA модуль преобразователя с кабелем DuPont цифровой преобразования

PCF8591T PCF8591 I2C AD/DA модуль преобразователя с кабелем DuPont цифровой преобразования

Пункт продажи

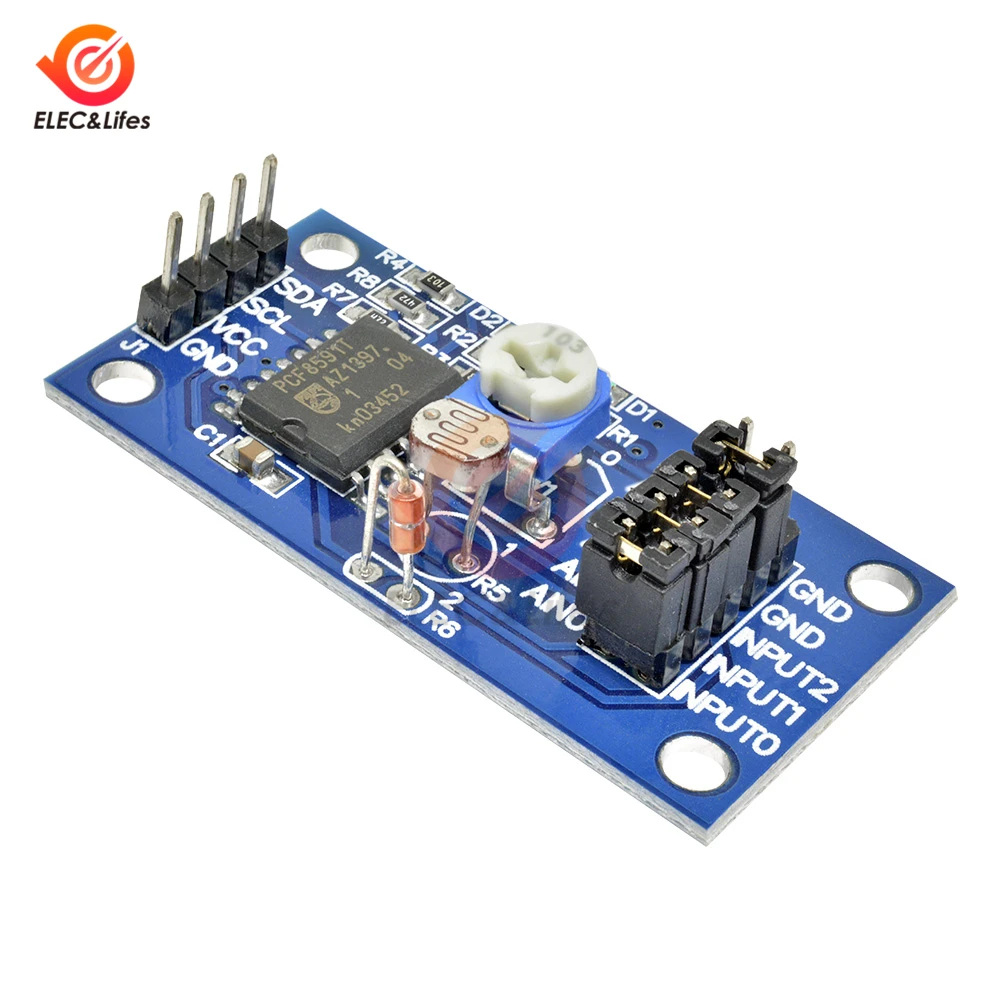

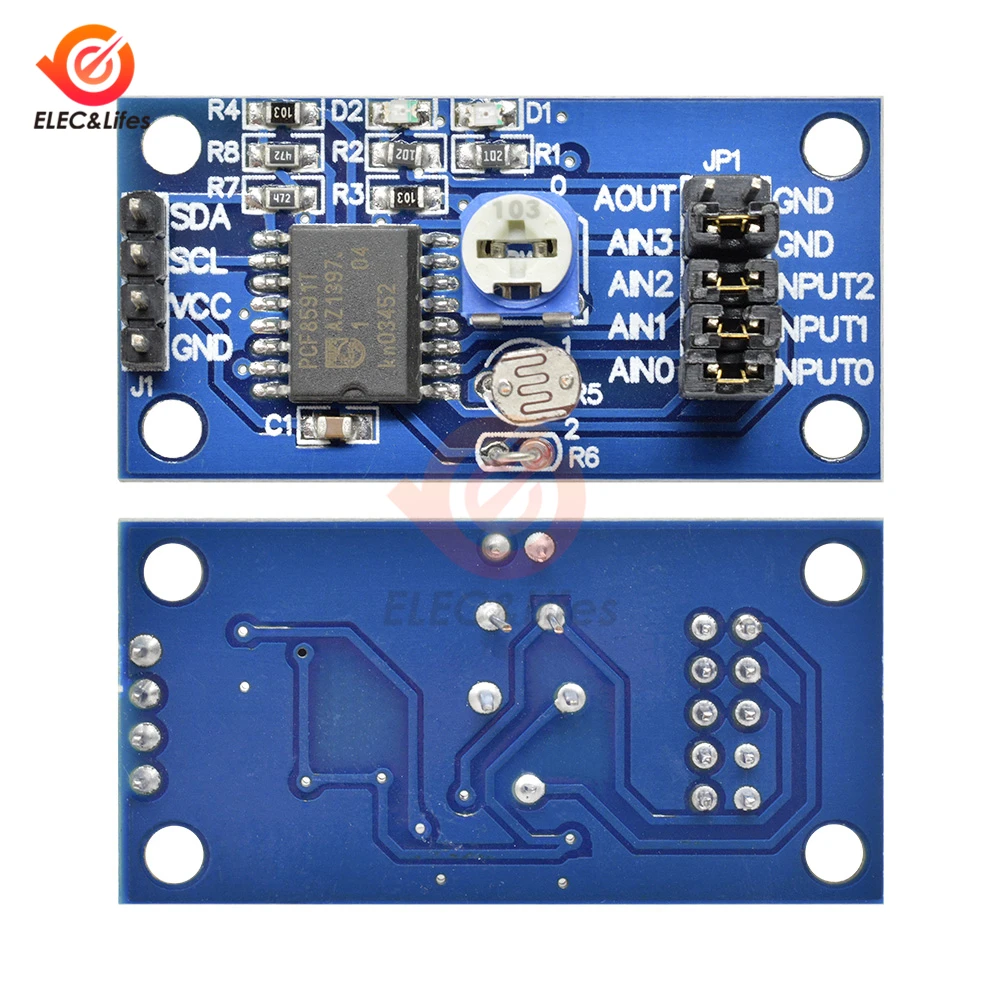

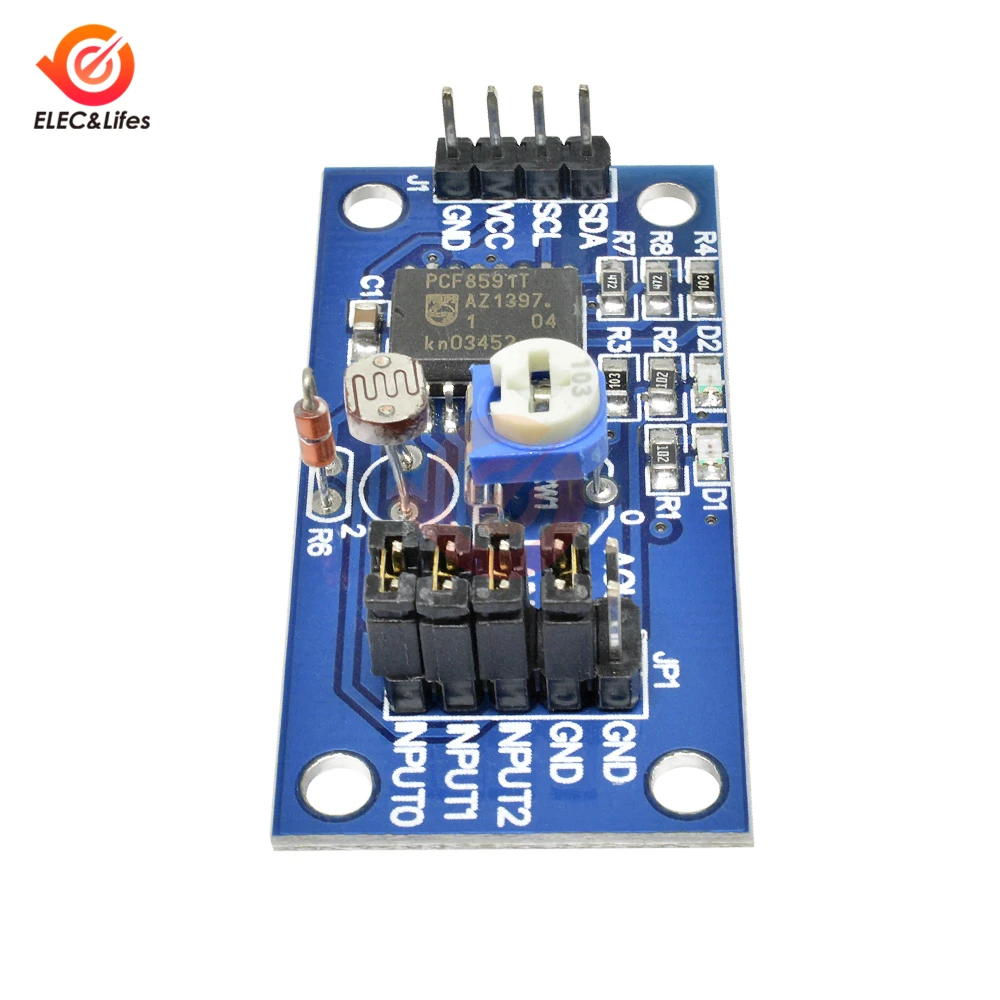

PCF8591-это одноблочный, низкомощный 8 COMS a/D, D/A преобразователь с 4-канальным аналоговым входным каналом, аналоговый выходной канал и интерфейс шины I2C. I2C устройства определяется адресом трех нижних чипов A0, A1 и A2, чтобы оборудование не было добавлено к шине I2C для подключения до восьми устройств одного типа. Устройство имеет несколько аналоговых входов, отслеживание и удержание на чипе, 8-битное преобразование A/D и восемь функций преобразования D/A. A / D и D/коэффициент конверсии определяется самой высокой скоростью передачи шины I2C. Особенности: Одиночный источник питания; 2,5 V ~ 6V нормальный диапазон напряжения источника питания; Ввод/вывод данных через шину I2C завершен; Адрес устройства определяется тремя адресными контактами; Частота выборки определяется скоростью передачи шины I2C; Четыре аналоговых входа могут быть запрограммированы как односторонние или дифференциальные входы; Может быть настроен для преобразования номера канала, который будет автоматически добавлен; Диапазон аналогового напряжения от VSS до VDD; Функция отслеживания и удержания на чипе; 8-битное последовательное приближение A/D преобразование; Умножьте аналоговый выходной преобразователь D/A. Описание модуля: Модуль чип PCF8591T, чип посылка Поддержка 4 аналогового входного сигнала напряжения (диапазон входного напряжения 0 - 5 В) Индикатор питания модуля 1 (D1) Используйте выходной индикатор DA (D2), модуль, когда выходное напряжение DA достигает определенного значения, светильник индикатора включен. Когда напряжение выше, светильник включен. Модуль интегрирует входное напряжение 0 - 5 в на месте (регулировка входного напряжения с помощью бело-голубого потенциометра) Модуль интегрирует фото-резистор (модель: 5537) для сбора интенсивности окружающего светильник через AD Модуль Интегрированный способ термистор (модель: MF58) температура окружающей среды собирается AD Размер печатной платы: 48 мм * 25 мм * 1,6 мм Изогнутая конструкция углов качественной панели не поцарапает вашу руку. С диаметром отверстия для позиционирования 3,1 мм, простая в использовании медная колонна 3 мм Инструкции по проводке: Левая 4 иглы: Интерфейс данных SDA IIC подключен к микроконтроллеру IO port (P2.0) Интерфейс SCL IIC clock подключен к микроконтроллеру IO port (P2.1) Внешний источник питания с катодным интерфейсом VCC 3,3/5 В GND отрицательный внешний интерфейс 3,3/5 В отрицательный источник питания Правая 8 pin: Выходной порт модуля AOUT DA Интерфейс аналогового входного сигнала AIN3 Интерфейс аналогового входного сигнала AIN2 Интерфейс аналогового входного сигнала AIN1 AIN0 аналоговый входной сигнал интерфейс 0 Интерфейс аналогового входного сигнала INPUT3 3 Входной порт сигнала INPUT2 с термистором подключен к Подключите INPUT1 к входному порту сигнала фоторезистора Вход 0 подключен к входу сигнала потенциометра
