Модуль защиты от пониженного напряжения 12 В постоянного тока для контроллера

Модуль защиты от пониженного напряжения 12 В постоянного тока для контроллера

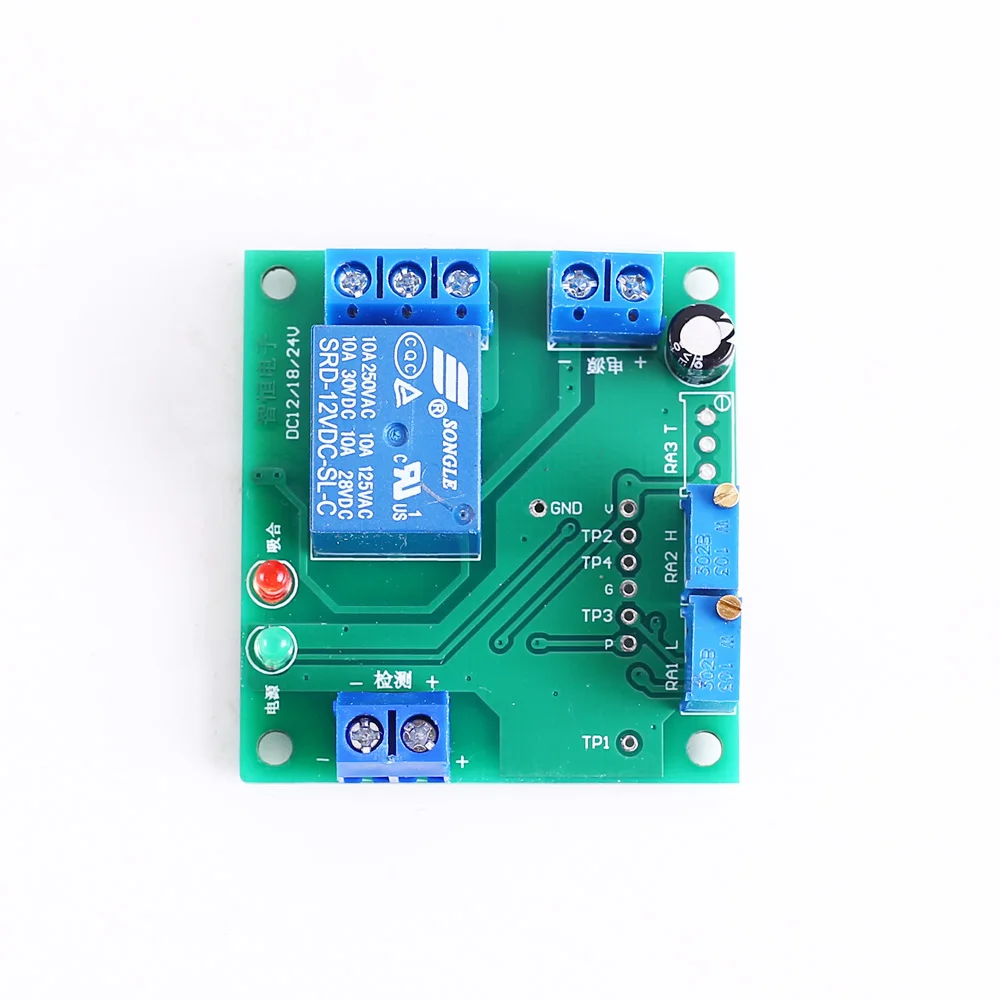

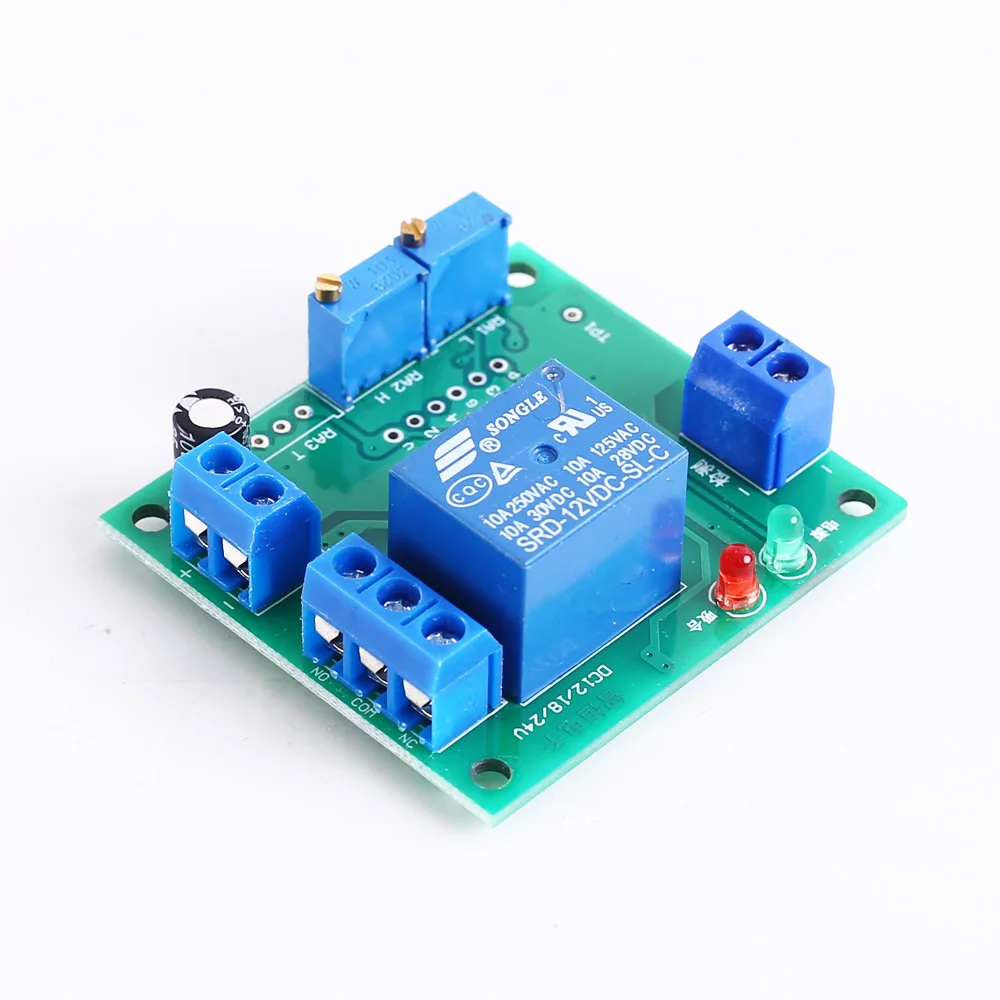

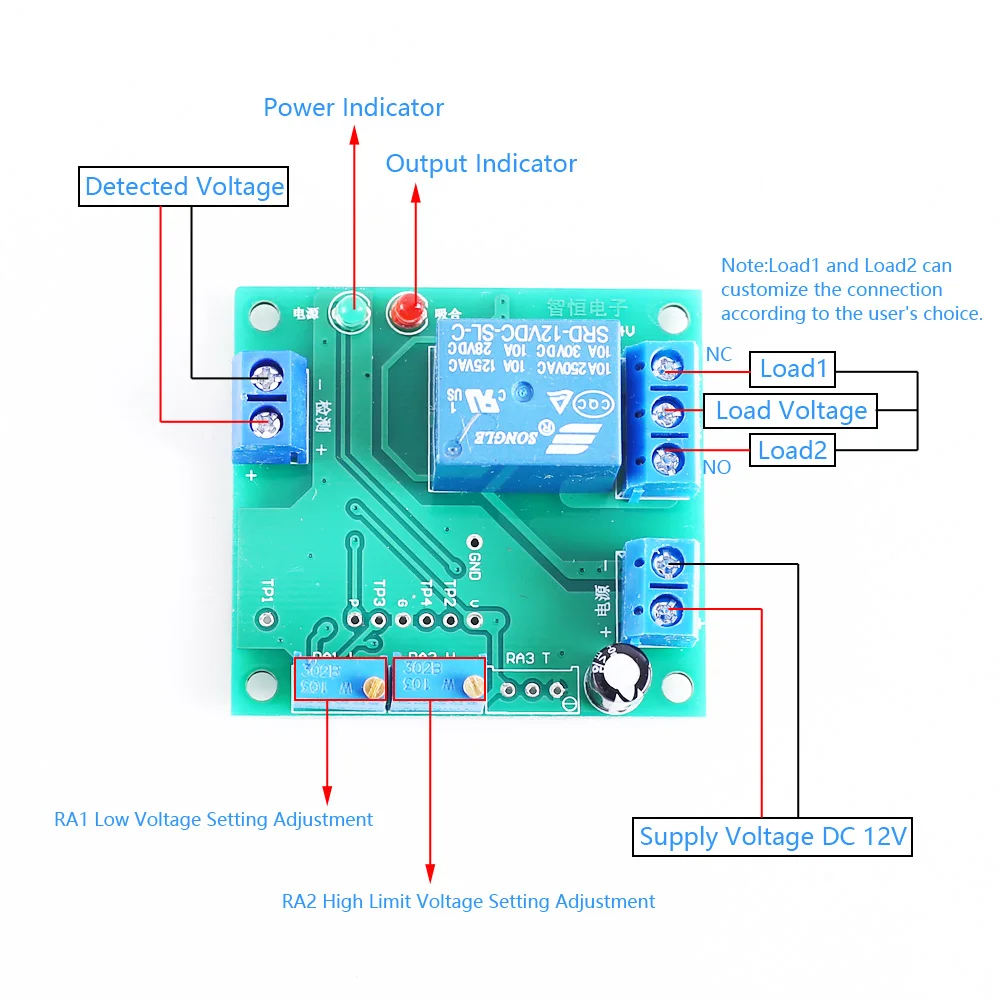

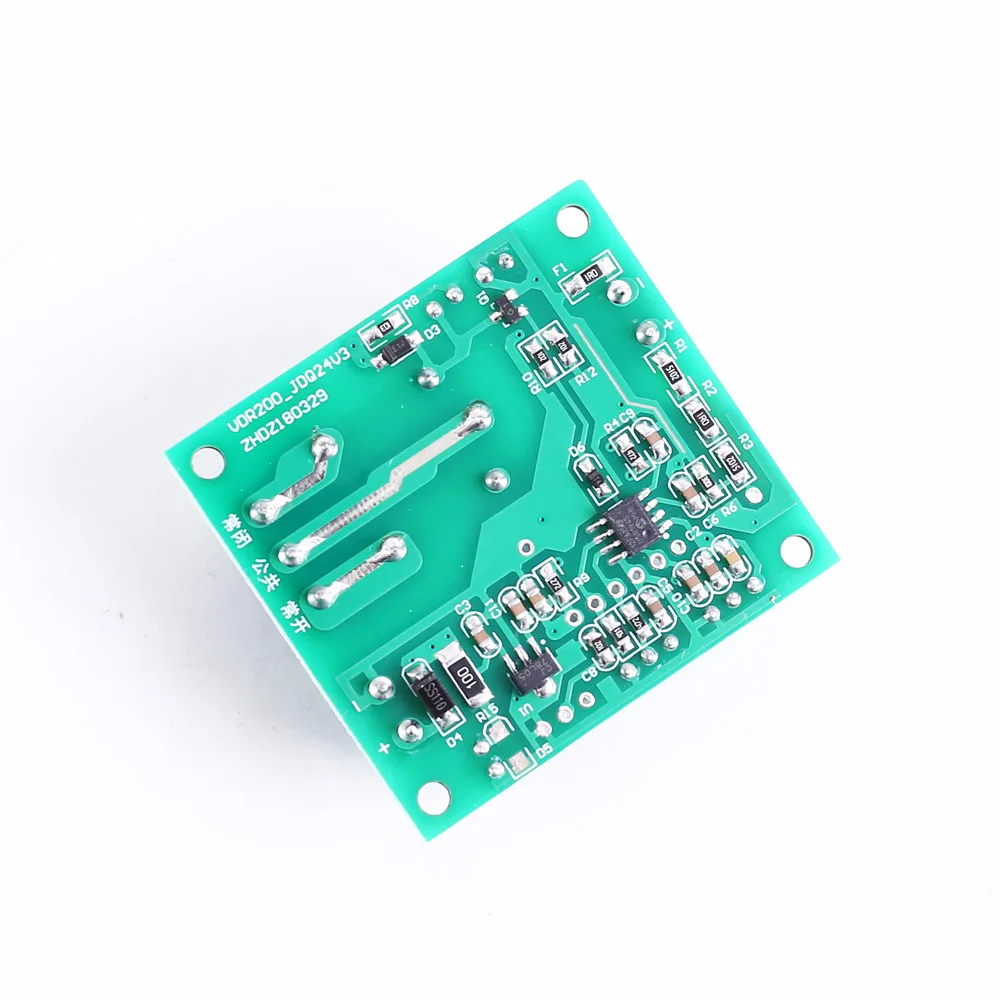

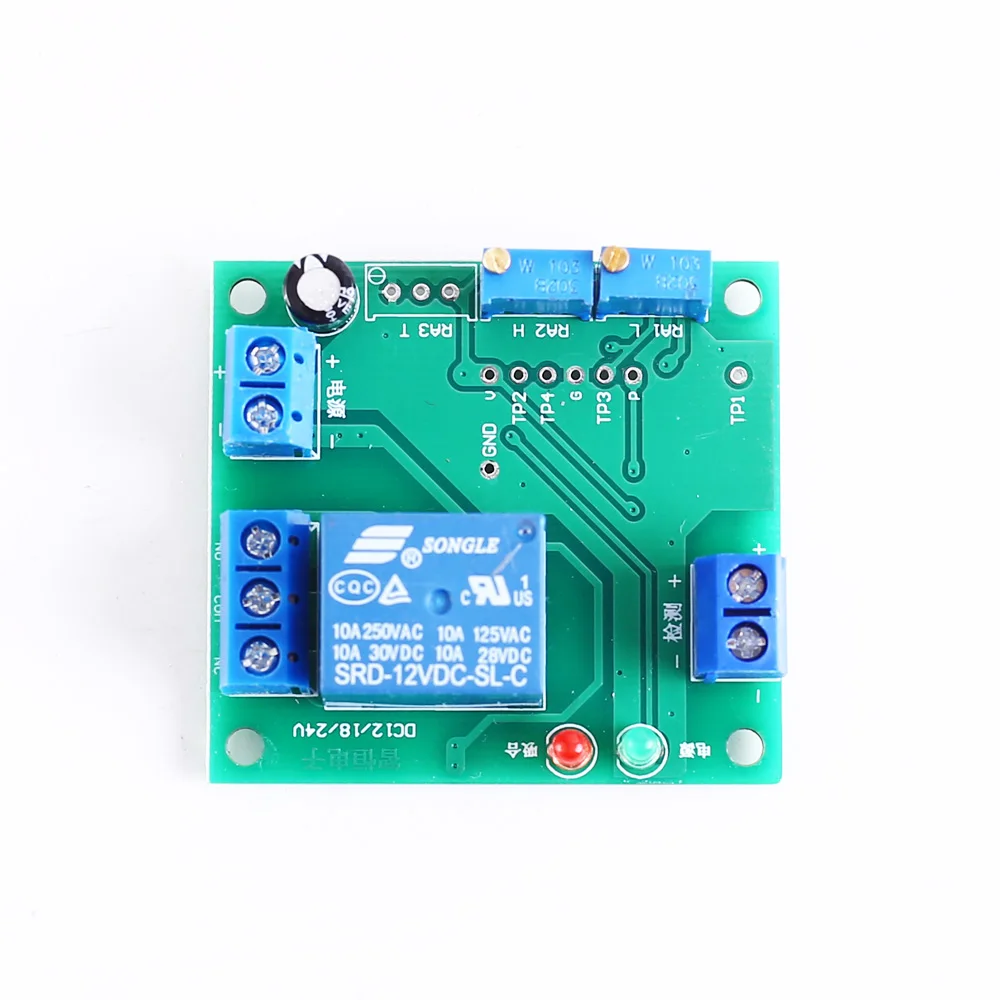

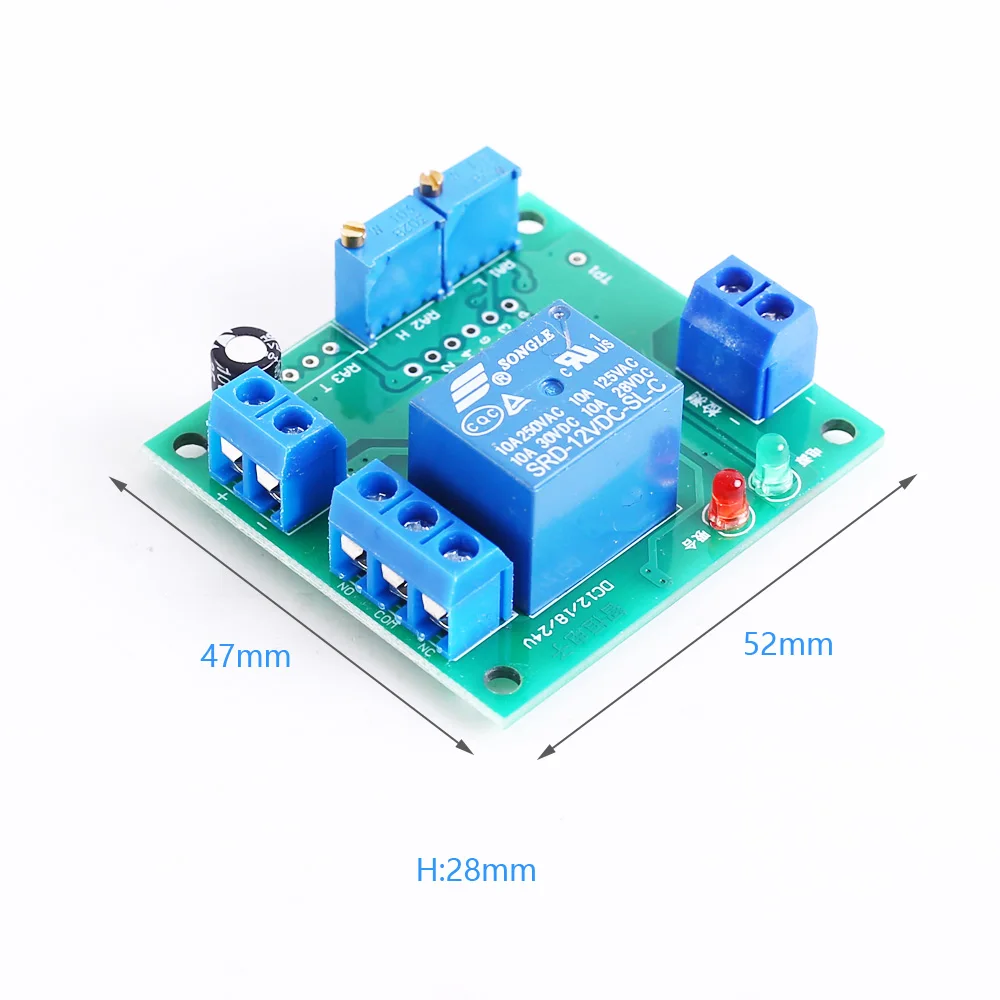

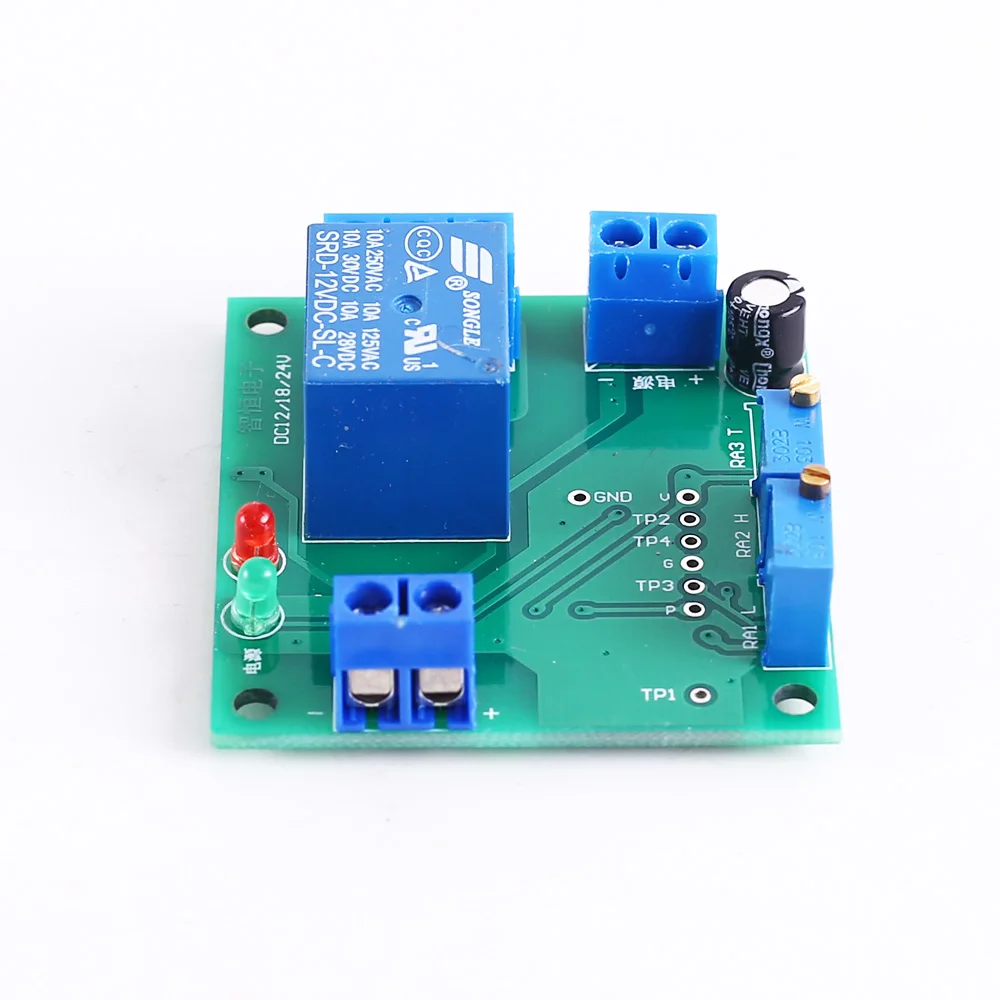

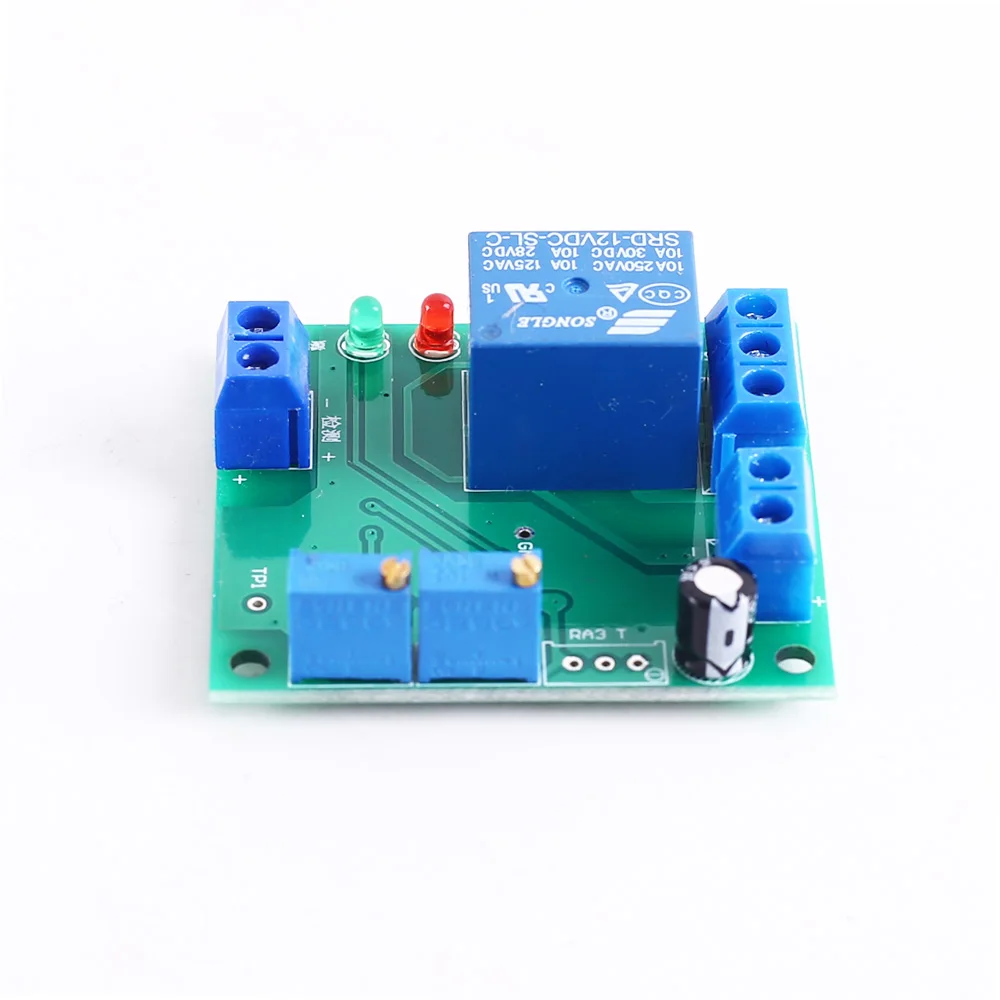

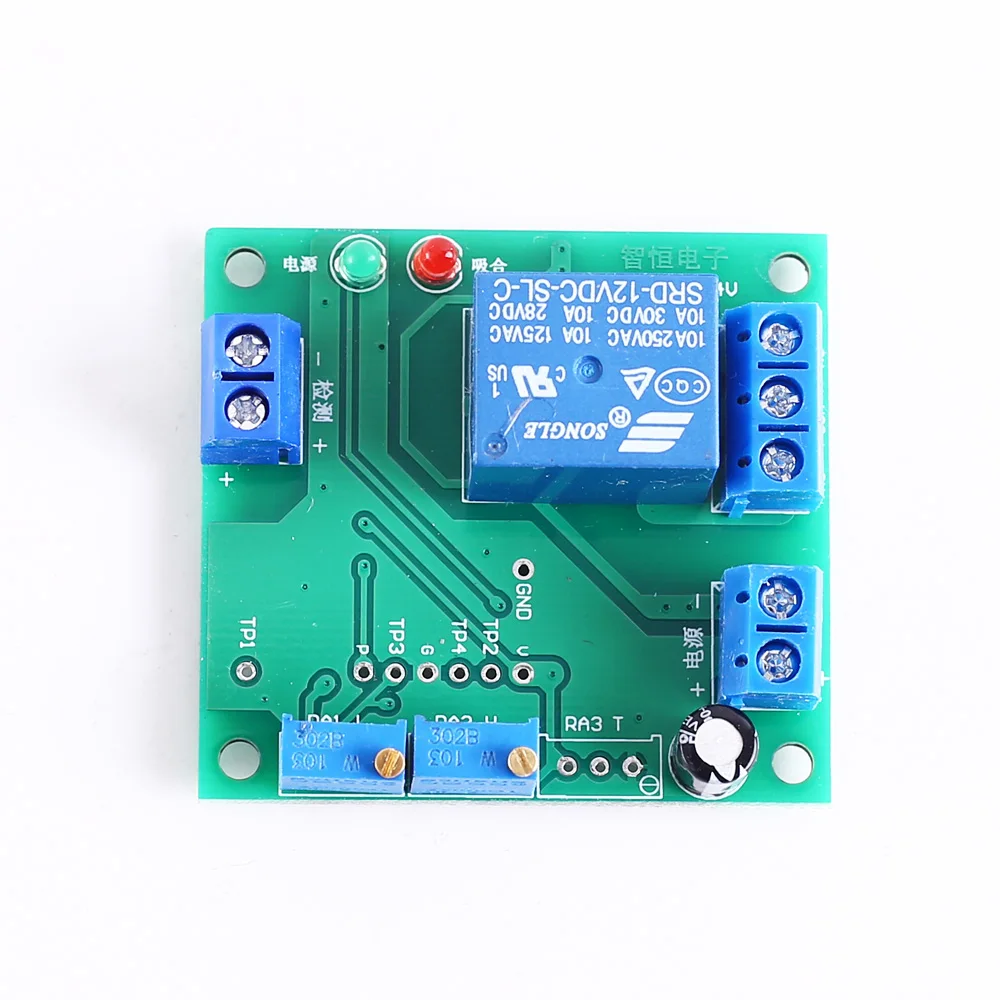

1. Описание: Это модуль защиты под напряжением 12 В постоянного тока. Эта плата является модулем обнаружения напряжения для общего отрицательного электрода (обнаружение и включение общего отрицательного электрода). Обнаруженное напряжение должно иметь возможность привода 2 мА. Свое время 0,1 s-0,2 s. 2. Особенности: 1>. Он имеет индикацию рабочего состояния 2>. Он может регулировать настройки параметров 3>. Он имеет большой диапазон обнаружения 4>. Вы можете выбрать несколько способов настройки 3. Описание: 1>. Название продукта: 12 В постоянного тока модуль защиты от пониженного напряжения 2>. Напряжение источника питания: DC12V 3>. Диапазон обнаружения напряжения: 1 В ~ 100 В постоянного тока 4>. Ток в режиме ожидания: 6 мА 5>. Рабочий ток: 45ма 6>. Разрешение: 0,4 V 7>. Интерфейс обнаружения Выдерживает напряжение: 150 в 8>. Рабочая температура:-25 ℃ ~ 85 ℃ 9>. Рабочая влажность: 5% ~ 95% относительной влажности 10>. Размер: 52*47*28 мм 4. Способ работы: 1>. Реле включения питания начального модуля выключено, и нагрузка не работает. 2>. Когда обнаруживается, что напряжение выше, чем установка RA1 (низкий предел), реле включено и нагрузка работает. 3>. После включения реле, если обнаружится, что напряжение ниже, чем настройка RA1 (низкий предел), реле отпускается, и нагрузка прекращается. 4>. После выхода реле, реле включено только тогда, когда обнаруживает, что напряжение выше, чем установка RA2 (высокий предел), и нагрузка работает. 5>. Повторите шаги 3 и 4 для многократного тестирования напряжения. 5. Настройки отладки модуля: 1>. Тестовая точка: тестовая точка TP1, тестовая точка, которая обнаруживает входное напряжение обнаружения с помощью интерфейса (делится на фиксированный резистор). 2>. Тестовая точка TP3, RA1 (низкий предел) Регулируемое сопротивление регулируемое тестовое напряжение терминала. 3>.TP4 тестовая точка, RA2 (высокий предел) Регулируемое сопротивление Регулируемая клемма напряжение тестовая точка. 4>. Метод настройки 1: быстрая настройка отладки (попробуйте использовать этот метод как можно больше) 1,1>. Модуль обычно питается, и интерфейс обнаружения напряжения вводит низкое предельное напряжение. Регулировка RA1 может регулировать напряжение на TP3, чтобы быть равным напряжению на TP1 в это время. 1,2>. Модуль обычно питается, высокое напряжение интерфейса обнаружения напряжения является входным, и RA2 может быть скорректирован, чтобы сделать напряжение на TP4 равным напряжению на TP1 в это время. 1,3>. Включите модуль снова. 1,4>. Пример: предположим, что вы установите низкий предел 12 В. 1,5>. Модуль обычно питается. Используйте Регулируемый источник питания для обеспечения напряжения 12 В к интерфейсу обнаружения. Используйте мультиметр для измерения напряжения в тестовой точке TP1. Затем Отрегулируйте RA1 так, чтобы напряжение в точке TP3 было равно напряжению в точке TP1. 1,6>. Предположим, вы установите высокий предел 14В. 1,7>. Модуль составляет, как правило, приведенная в действие. Применение регулируемого источника питания для того чтобы обеспечить 14v напряжения для обнаружения интерфейс. Применение мультиметр для измерения напряжения на TP1 тестовых точек. 1,8>. Затем Отрегулируйте RA2 так, чтобы напряжение на TP4 было равно напряжению на TP1 в это время. 1,9> Будьте осторожны, чтобы не устанавливать более низкое предельное напряжение выше верхнего предельного напряжения (напряжение TP4 больше напряжения TP3). 1,10>. При измерении мультиметра черная ручка подключается к GND или отрицательному полюсу источника питания, а красная ручка подключается к тестовым точкам TP1,TP3,TP4 для измерения напряжения. 5>. Метод настройки 2: Настройка коэффициента понижения 1,1>. Модуль обычно питает Питание. Введите любое напряжение «U» в диапазоне обнаружения в интерфейс обнаружения и измерьте его с помощью цифрового мультиметра. 1,2>. В это время получено значение напряжения в точке TP1 и значение напряжения «U», фиксированное понижающее отношение VR = U/TP1. 1,3>.TP3 = низкое предельное напряжение/VR 1,4>.TP4 = Высокое предельное напряжение/VR 1,5>. Отрегулируйте RA1 и RA2 соответственно, чтобы сделать Напряжение TP3 и TP4 равным расчетным значениям напряжения, и снова включите модуль. 1,6>. Также будьте осторожны, чтобы не устанавливать более низкое предельное напряжение выше верхнего предельного напряжения (напряжение TP4 должно быть больше напряжения TP3) 1,7>. Испытательное точечное напряжение для общего наземного GND, который является отрицательным полюсом источника питания. 1,8>. При измерении мультиметра черная ручка подключается к GND или отрицательному полюсу источника питания, а красная ручка подключается к тестовым точкам TP1,TP3,TP4 для измерения напряжения. 6>. Метод настройки 3: Настройка формулы 1,1>. Стандартная формула расчета платы (с определенной погрешностью, не превышающей 2%, низким внутренним сопротивлением) 1,2>.TP3 = низкая предельная точка/35 1,3>.TP4 напряжение = высокое ограничение/35 1,4>. Кроме того, будьте осторожны, чтобы не устанавливать более низкое предельное напряжение выше верхнего предельного напряжения (TP4 должен быть больше, чем TP3) 1,5>. Испытательное точечное напряжение для общего наземного GND, который является отрицательным полюсом источника питания. 1,6>. При измерении мультиметра черная ручка подключается к GND или отрицательному полюсу источника питания, а красная ручка подключается к тестовым точкам TP1,TP3,TP4 для измерения напряжения. 6. Посылка: 1>.1 шт. DC 12 В модуль защиты под напряжением
