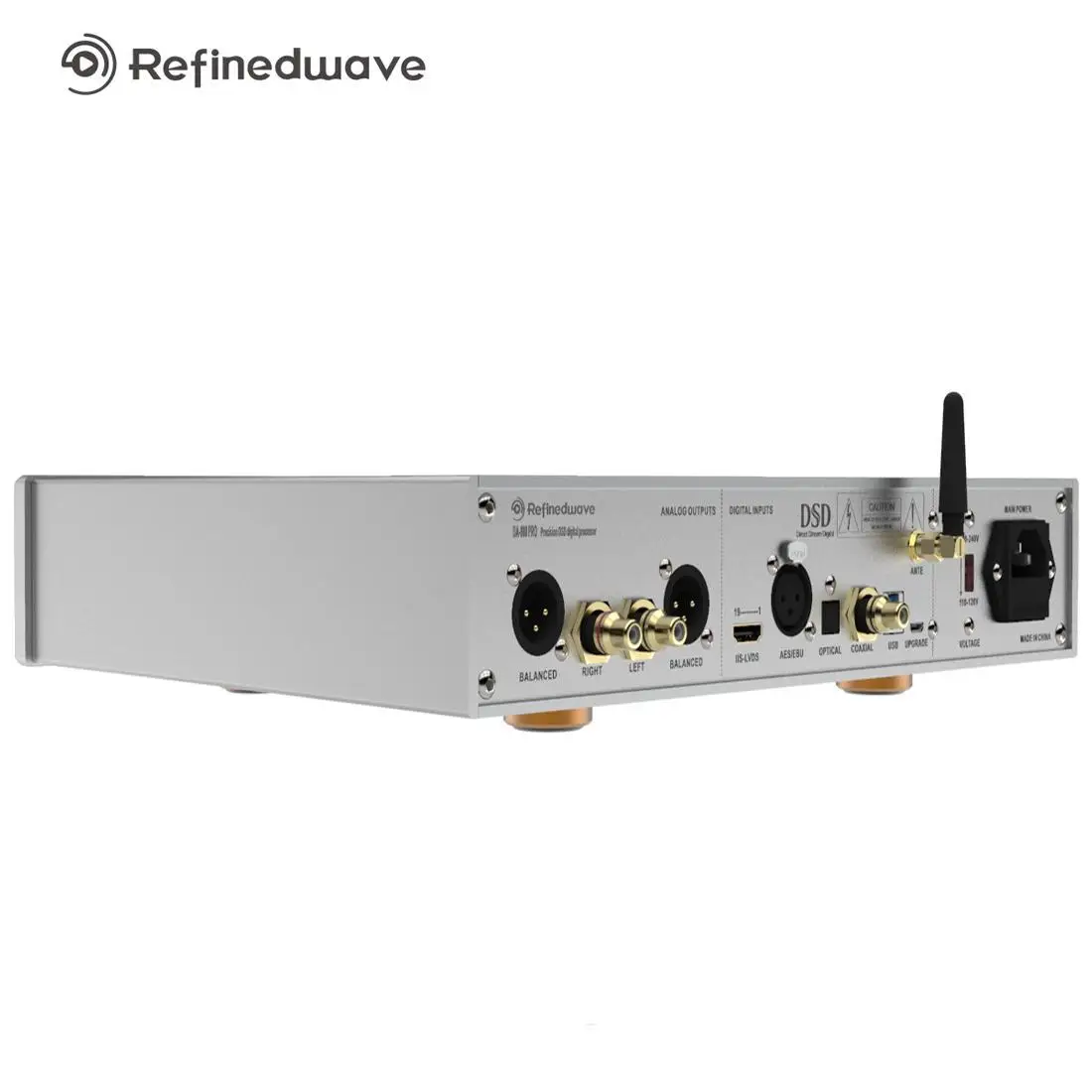

Декодер Refinedwave DA800 ES9038PRO DSD512 PCM768K FPGA FIFO Bluetooth 5 0 2 4 "LCD Hi Fi полностью

Декодер Refinedwave DA800 ES9038PRO DSD512 PCM768K FPGA FIFO Bluetooth 5 0 2 4 "LCD Hi Fi полностью

DA800pro

На основе es9038pro, предназначен для любителей среднего и высокого класса

Схемотехника

Команда разработчиков da800 состоит из старших энтузиастов и электронных инженеров. PCB инженеры имеют 20 лет цепи нашему опыту. С большой площадью и высокоточной четырехслойной печатной платой, они могут обеспечить хорошую электрическую производительность и защитный эффект. После шести испытаний на проверку в течение двух лет схема и проводка оптимизированы для многократного достижения лучших результатов.

Мощность питания

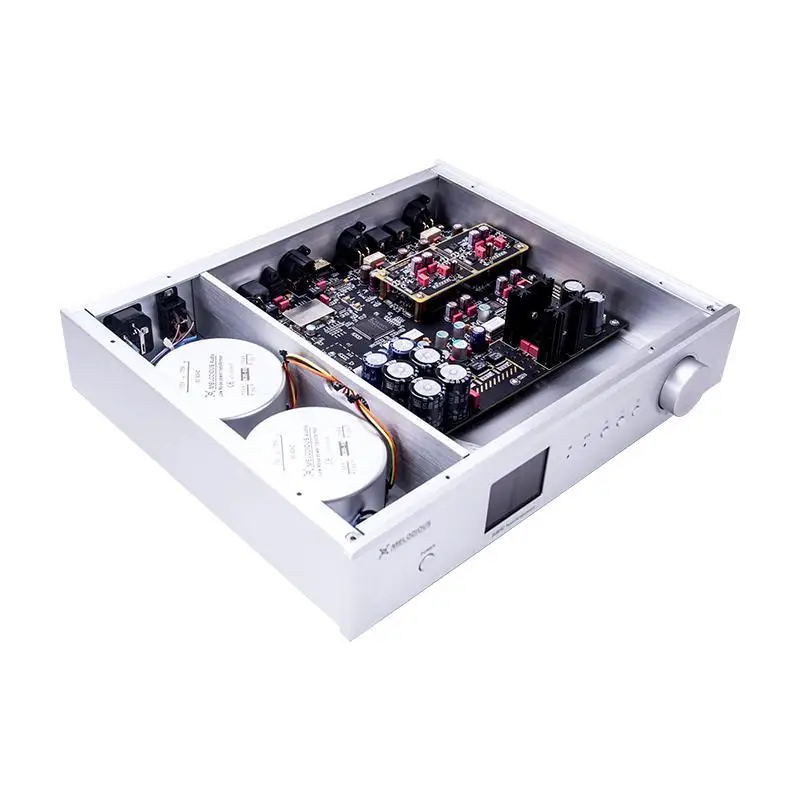

Два сплава герметичных кольцевых трансформаторов питания для цифровой цепи и аналоговой цепи соответственно,

Цифровая схема использует несколько линейных регуляторов напряжения LDO с низким уровнем шума для самостоятельного питания, например, lt1963, ADP150 и другие чипы регулятора напряжения широко используются

Аналоговая схема использует дискретный элемент сложного класса А линейный стабилизирующий источник питания напряжения

Цифровую замкнутую

После многих тестов и сравнения в течение длительного периода времени, мы полностью изучили характеристики es9038pro. Мы выключили все прикрепленные функции внутри чипа, так что он может использоваться только в качестве преобразования D / a. Мы внешне прикрепили чип верхнего уровня dim AKM как SPDIF получение, XMOS xu208 как USB DAC получение, cs8675 Bluetooth 5,0 модуль (когда Bluetooth не используется, система автоматически отключит Bluetooth).

Он принимает крупномасштабный Программируемый логический чип FPGA с его мощной способностью обработки данных, эксклюзивной технологией цифрового формирования, технологией синхронизации часов FIFO, демодуляцией DOP и т. д. Кроме Bluetooth, интерфейс da800 поддерживает DSD

С тремя дорогими кристаллическими осцилляторами femtosecond, сверхнизким фазовым шумом и колебанием времени, дрожание такое же низкое, как 80fs,

2,4-дюймовый IPS дисплей, лаконичный дизайн пользовательского интерфейса, удобным для пользователей операции, с Дистанционный пульт функция и функция памяти

В меню программного обеспечения можно установить фильтр PCM и DSD, синхронный режим часов es9038 (синхронизация) и асинхронный режим (асинхронный режим), настройка режима i2s-lvds (порядковый режим), переключатель снятия акцентов (де-электромагнитный), яркость дисплея и т. Д.

Аналоговая схема

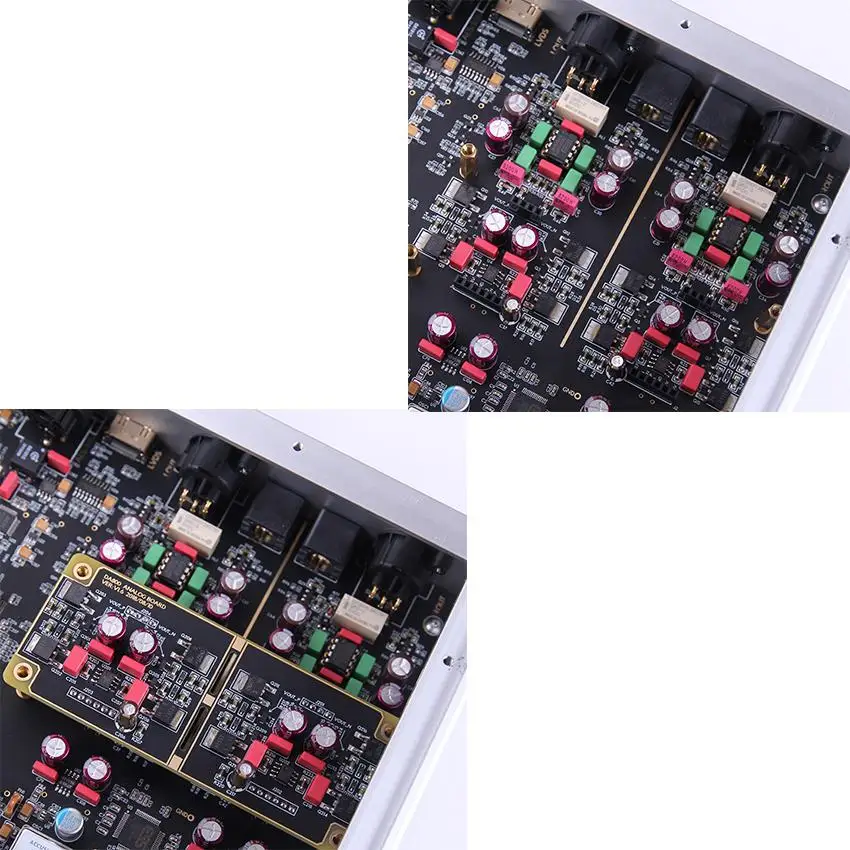

Исключительно разработанная аналоговая Выходная схема использует op amp + дискретную архитектуру элемента (аналогичную архитектуре accphase dc950). Da800 использует в общей сложности 6 dual op amps, и использует 16 аудиоразъемов и 16 MOS трубок в качестве расширения тока и буфера для реализации параллельного полностью сбалансированного выхода. Этот дизайн является ключом к естественному гладкому, тонкому и слуховому звуку da800.

Заводское испытание

Полностью Следуйте производственному процессу импортного высококлассного оборудования, точное соответствие важных компонентов, импортная Сварка горячим припоем, после того, как каждая машина состарена в течение 72 часов, он может быть доставлен только после прохождения теста аудио анализатора AP.

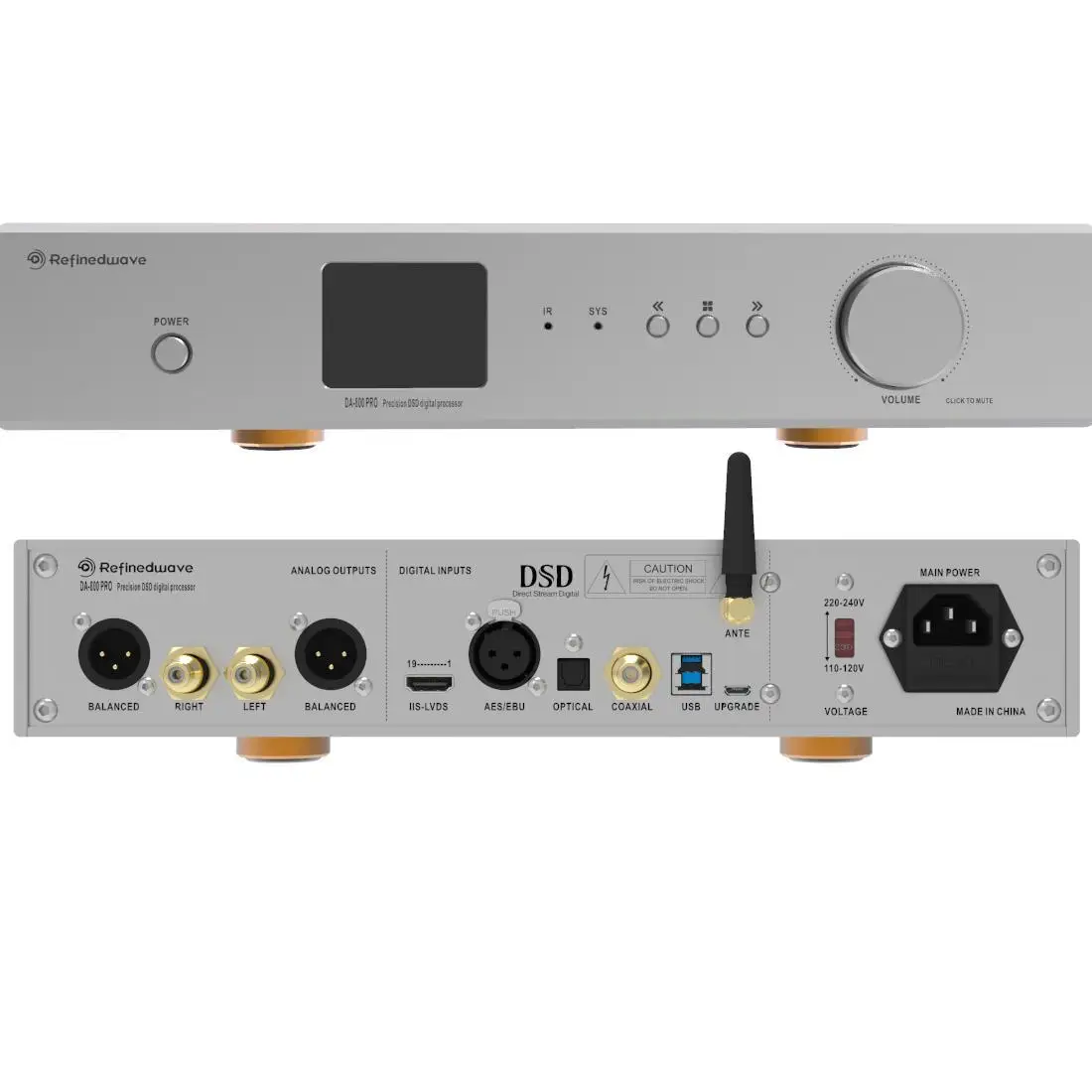

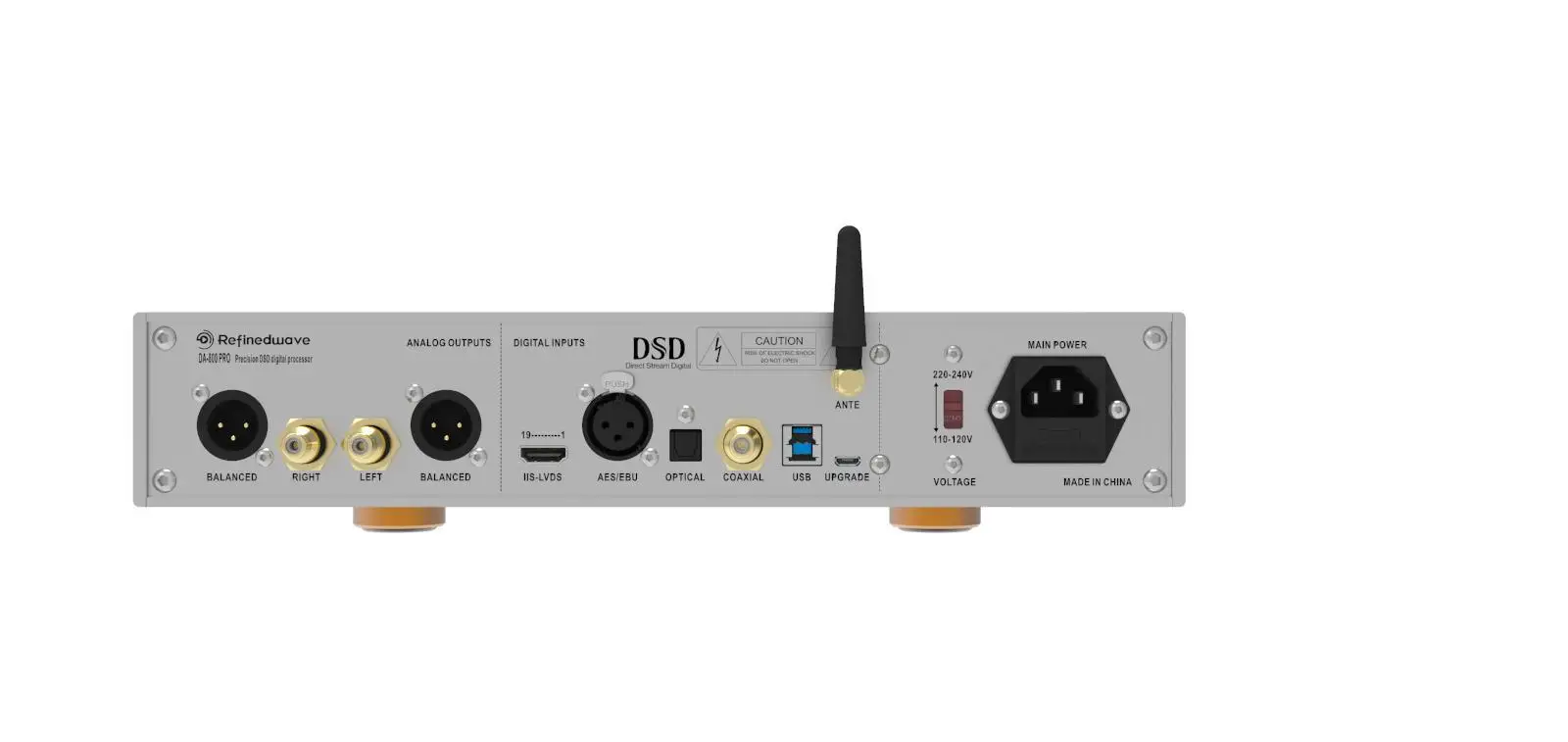

L  Цифровой Вход

1.         USB DAC

PCM 44,1 кГц-768 кГц 16-32 бит

DSD DOP64-DOP256, родной DSD64-DSD512

2.         I2S-LVDS

PCM 44,1 кГц-768 кГц 16-32 бит

DSD DOP64-DOP256, родной DSD64-DSD1024

3.         Коаксиальный кабель

PCM 44,1 кГц-192 кГц 16-24 бит

DSD DOP64

4.         Оптический

PCM 44,1 кГц-192 кГц 16-24 бит

DSD DOP64

5.         /AES EBU

PCM 44,1 кГц-192 кГц 16-24 бит

DSD DOP64

6.         Bluetooth

PCM 48K 24bit

L  Аналоговый Выход

Выход напряжение и сопротивление

4 в 100 Ом, сбалансированный XLR

2V 50 Ом, RCA разъем

L  Параметры спецификации

L  Амплитудно-частотная характеристика                  От 20 до 50000 Гц + 0,-3 дБ

L  Суммарный коэффициент гармонических искажений 0.00043% (от 20 до 20000 Гц)

L  Отношение сигнал/шум 127 дБ

L  Динамический диапазон 120 дБ

L  Разделение каналов 136 дБ (от 20 до 20000 Гц)

L  Контроль уровня выхода от 0 дБ до-128 дБ (цифровой)

L  Требования к мощности 115-230 В переменного тока, 50/60 Гц

L  Мощность оупу<30 VA

L  Размеры (В) 62 мм (Ш) 330 мм (D)265 мм

L  Вес 6,5 кг

Основные функции

Фильтр PCM (Настройка цифрового фильтра PCM)

В da800 есть 7 типов фильтров PCM, которые можно выбрать в свою очередь, щелкнув правой кнопкой

M-SHARP→M-SLOW→L-SHARP→L-SLOW→Гибридный→Apodizing→BRICKWALL

DSD фильтр DSD (DSD цифровой фильтр)

Есть 4 типа фильтрации DSD в da800 (i.e. Фильтрация IIR, которая используется для регулировки частоты отключения DSD). Нажмите правую кнопку, чтобы выбрать один за другим

47K→50K→60K→70K

Настраиваемый режим DAC (Настройка режима master clock)

Эта функция является одной из основных функций da800, с двумя следующими режимами

1: Async (асинхронный режим)-это режим по умолчанию es9038pro. В настоящее время большинство DACs, разработанные на основе es9038, используют этот режим, внутренняя функция ASRC

Для Режима on master clock обеспечивается кристаллическим осциллятором 100 МГц

2: синхронизация (синхронный режим) отключит функцию ASRC в es9038. В это время будут использоваться адаптивные мастер-часы. С помощью мощной обрабатывающей мощности FPGA, группа высокоскоростных

Основной сигнал часов, генерируемый PLL, непосредственно поставляется в es9038, что значительно уменьшает ошибку, генерируемую ASRC внутри чипа, и сигнал восстанавливается с более высокой точностью

* Режим синхронизации чувствителен к часам сигнала переднего аудиоисточника, поэтому рекомендуется включить его, когда передний аудиоисточник высокого класса (высокое качество сигнала часов в режиме реального времени)

Этот режим, в противном случае рекомендуется асинхронный режим

Режим hdmi-hdmi (Настройка режима HDMI)

Этот элемент используется для установки определения последовательности линий канала iis-lvds. Da800 может быть совместим с двумя основными определениями последовательностей на рынке

Режим DPLL (Настройка полосы пропускания DPLL)

1: нормальный обычный режим, который совместим с большинством передних устройств на рынке

2: Режим высокой пропускной способности BW. Если ваш передний сигнал недостаточно идеален, это может привести к потере блокировки da800. Этот режим можно выбрать в это время

-Де-emphaisi (de взвешивания настройки)

Этот товар используется для установки акцента на или выключения, что может более точно восстановить исходный звук после его включения, но «de акценты» в основном относятся к «предварительному акценту», поэтому рекомендуется установить

 Линейный выход режим

1: плоский режим, линейный выход фиксирует максимальный объем, Внутренняя регулировка громкости будет пропущена, и громкость не может быть скорректирована в это время

2: Предварительный (регулируемый) режим, линейный выходной объем поддерживает от 0 до-128 дБ регулируемый

Обратите внимание, что один чип ES9038, не думаю, что это обязательно хороший двойной, двухкомпонентный дизайн много хорошего, не монолитный, в основном зависит от дизайна, лучшая сталь в лезвиях нашего дизайна и материалов, импортированных или отечественных, 5000 юаней нет, DA800 с синхронизацией часов FPGA FIFO, Часы осциллятор 3 femtosecond, ES9038 только как DA конвертер, который поставляется с такими функциями, как SPDIF получение eleven off, мы использовали SPDIF вход AK4118, аналоговый IV + двойная цепь с использованием дискретных компонентов LPF, не общий рынок, официальный дизайн цепи op amp, официальная схема ESS очень яма, Но индикаторы могут быть трудно сделать хороший звук. Контраст не наносит вреда, ES9038PRO может сделать это мягкими и деликатными аспектами, чем чип AKM, уже есть несколько отзывы клиентов и более чем двойной ES9038PRO миллионов уровень внутреннего декодера микросхем AKM
