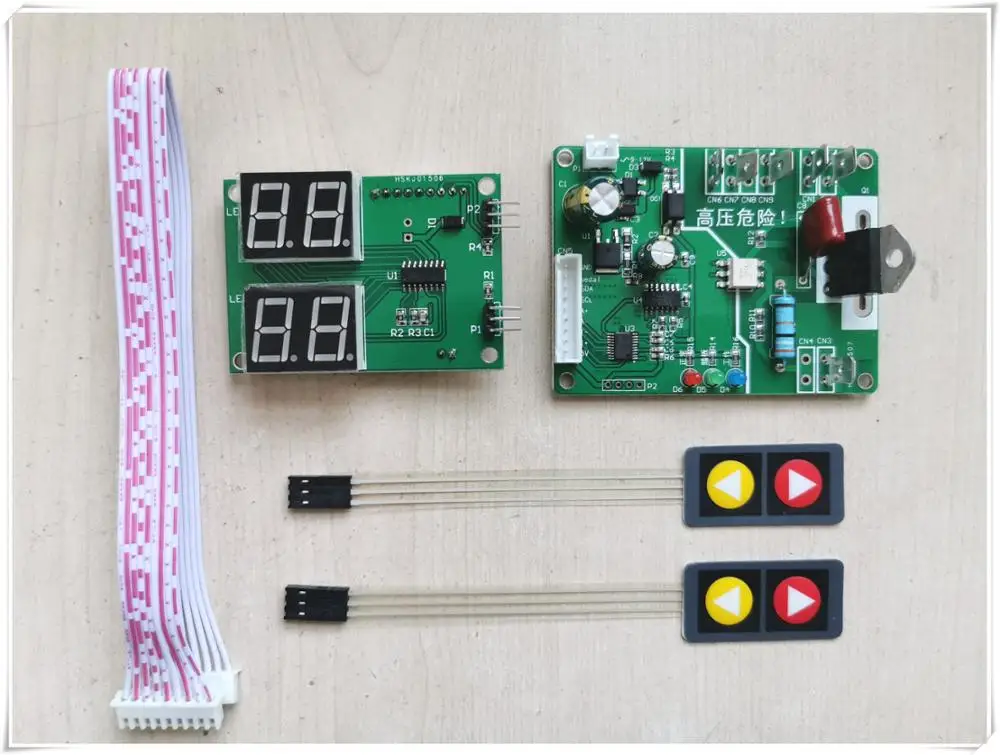

Плата управления аппаратом для точечной сварки сделай сам с сенсорной кнопкой

1. Введение функции: Контролируйте точное время переменного тока нагрузки 220 В до миллисекунд. Импульсный сигнал управляется микрокомпьютером с одним чипом для регулировки тиристорного импульсного резания стопы для достижения цели регулировки выходной мощности. 2. Диапазон мощности: 41A или 100A тиристорный контроль выход измеряется 100A тиристором 7000 Вт без каких-либо проблем. Во-вторых, соответствующие требования к трансформатору: 9-12v AC трансформатор 150mA В-третьих, тиристор может управлять двойным трансформатором: Бортовой дизайн имеет гнездо адаптера, а также может быть подключен к двойному трансформатору. Он должен быть оснащен тиристором 100A. В-четвертых, Контролируйте область использования: 1. Время отображения на цифровой трубке регулируется соответствующими двумя сенсорными кнопками плюс и минус. Каждое дополнительное число увеличивается на 20 миллисекунд. 01-20 миллисекунд, 02-40 миллисекунд. 2. Мощность (ток) отображается под трубкой nixie: соответствующие две сенсорные клавиши регулируют сложение и вычитание. Вы можете часто нажимать его, чтобы быстро перейти значение. 99-максимальная мощность. Понижающее значение спроектировано как процент, например, оно отрегулировано до 50, а выходная мощность составляет половину. Управление детали:   Пять. Подробное описание: 1. Ток времени: действительно достичь контроля уровня миллисекунд, панель управления показывает 01 как цикл 20 миллисекунд, и 01-10 последовательно увеличивает максимальное время 200 миллисекунд. 2. Сила тока: реализация контроля мощности тока в основном для контроля угла обрезания времени сигнала, регулировка степени каждого прохода для регулировки выходной мощности. 3. Настройка времени и тока точечного сварочного аппарата Приведите в пример водопроводную трубу. Откройте водопровод в течение 10 секунд, а затем закройте водопровод. Время составляет 10 секунд, что легко понять. Когда водяная труба прикручивается к максимальной и половинной вкручивается, количество воды, протекающей в разное время, отличается. Это контрольный поток воды, который является током, контролируемым контрольной доской. 4: сохранение после отключения питания: после того, как контрольная панель регулирует параметры, питание будет выключено, и параметры сварки будут сохранены автоматически. После запуска машины в следующий раз, он может быть использован непосредственно без повторного ввода в эксплуатацию. Нормальное отключение также автоматически сохранит данные.     Шесть. Управление доска параметры: 1 Источник питания: более AC9-12V150mA 50 Гц/60 Гц Источник питания переменного тока 2 режима запуска: ножная педаль или другая пассивная нормально открытая точка обратите внимание, что это должна быть нормально открытая точка 3 формы дисплея: 56 цифровых труб 4 способа регулировки: сенсорная кнопка 5 диапазон времени: 1-10 6 Диапазон тока: 30-99 можно регулировать при длительном нажатии 7 сварочный выход: одноимпульсный 8 сохранение выключения: Да Форма 9 триггеров: импортная оптопара для SCR Семь. Множественное предохранение: 1. Плата управления разработана с горячими и холодными контурами заземления. Обратите внимание на электрошок. Педальный шнур может касаться линии подключения педали. В модуле дисплея Нет опасности электрического удара и небольшой части управления сигналом. 2. Педаль является одним триггером, который может быть запущен снова после выпуска. Для двух триггеров не требуется времени. 3. Добавьте оловянную обработку в SCR доски для обеспечения нормального использования большого тока. 4. Плата драйвера совместима с тиристором 41A и 100A. Плата доставки составляет 41а тиристоров, которые могут использоваться только на одном трансформаторе микроволновой печи. Если используются два трансформатора, Тиристоры 41A должны быть удалены и заменены тиристором 100A. Кремниевого сплава. 5. Обратите внимание на рассеивание тепла. Как и обычные Транзисторы, Тиристоры сильно зависят от температуры. Чрезмерная температура легко вызовет ошибки и даже сожжет устройство. Если мощность относительно большая, следует установить радиатор. 8. Популяризация знаний: Аппарат для точечной сварки: также известный как аппарат холодной сварки. Аппарат для точечной сварки использует принцип двусторонней двухсторонней точечной перегрузки по току. При работе Два электрода надавливают заготовку, чтобы два слоя металла образовали определенное контактное сопротивление под давлением двух электродов. Когда ток течет от одного электрода к другому электроду, мгновенное тепловое слияние образуется в двух контактных точках сопротивления, И сварочный ток мгновенно поступает из другого электрода вдоль двух заготовок к этому электроду, образуя петлю, и не повреждает внутреннюю структуру сварной заготовки.
