QL-X530 глубина длина счетчик температура и влажность видеосимвольный накладочный

QL-X530 глубина длина счетчик температура и влажность видеосимвольный накладочный

Моднявка = ckeditor

Ключевые слова

Видео символ adder, Измерение глубины, длина, измерение высоты и температуры, измерение влажности, промышленный счетчик, артефакты, статистики движения инкрементный роторный кодировщик, цифровой потенциометр, кодировщик, датчик температуры, датчик влажности, передатчик температуры и влажности, корреляционный, фотоэлектрический датчик, датчики Холла, металл близко к переключателю, Магнитный контроль подход Переключатель счетчик сенсор, аналоговый переключатель

Обзор продукта

Экранный дисплей (OSD), также известный как экранный дисплей, является устройством, которое может накладывать китайские и английские символы (или изображения) на композитный видеосигнал. Инкрементные роторные кодеры широко используются для измерения глубины, измерения длины, измерения расстояния и измерения высоты в области автоматического управления. Такие как Измерение глубины шахты, Измерение глубины воды, измерение высоты здания, долина, Измерение глубины ямы, текстиль, измерение длины кабеля и измерение расстояния в две точки. С подключением датчика температуры и влажности можно одновременно измерить температуру и влажность шахты, температуру под водой и другие измерения.

X530-это усовершенствованный продукт X500. Он имеет следующие основные функции:

A, интерфейс кодирования и подсчета

Инкрементный поворотный кодировщик подключается для измерения глубины, длины или высоты и накладывает данные в реальном времени на видеоэкране.

Подключите кодированные потенциометры или цифровые потенциометры для других промышленных измерений и установите данные на видеоэкран в режиме реального времени.

Также можно подключить различные активные или пассивные счетчик-датчик или переключатель, используемый для промышленного количества заготовки, статистики потока, может реализовать одиночный, двунаправленный подсчет, и в режиме реального времени данные наложены на видео-экран.

Максимальный подсчет пульса 18,446744039,349813248 (1,8 млрд долл. США)

B, 1 Интерфейс RS485 с спецификации MODBUS RTU (или интерфейс уровня TTL)

Различные интерфейсные датчики температуры и влажности RS485 могут быть подключены к данным о температуре и влажности в реальном времени, наложенным на видеоэкран; Другие мультиплексные датчики также могут быть доступны.

C. Используйте rs только для установки программного обеспечения, предоставленного производителем, для установки различных параметров, а затем его можно ввести в эксплуатацию.

D, 1 многофункциональный интерфейс RS232 и RS485

Для различных настроек параметров или другой информации суперпозиционная динамическая суперпозиция производитель предоставил протокол связи.

E. Модуль предназначен для установки тремя способами: вставка, патч, винт для фиксации соединительного провода, который является красивым и удобным для применения в различных случаях.

F, модуль поддерживает различные интерфейсы

Он включает интерфейс USART, интерфейс SPI, интерфейс CAN, интерфейс ADC, интерфейс USB, интерфейс I2C, цифровой аудио интерфейс I2S, интерфейс таймера TIM/PWM и другие ресурсы, которые могут быть разработаны для вторичных приложений пользователей. Производители также могут разрабатывать дополнительные графические функции суперпозиционирования для пользователей, включая линии, ремешки, прямоугольники, круги, углы, отметки и их смешанную графику для достижения перемещения и масштабирования; определяемая пользователем графика также может быть загружена для достижения многографической строки перемещения наложения.

Совет: Измерение глубины и длины этого модуля должно сочетаться с инкрементным поворотным кодировщиком и механическим колесом передачи.

Подходит для всех инкрементных роторных кодеров и синхронизационных колес любой окружности.

Накладки данных температуры и влажности являются необязательными. Нет доступа без наложения.

Модуль наложения видеосимволов оснащен видеогенератором, который может непосредственно управлять экраном дисплея со стандартным композитным видеоинтерфейсом. Нет необходимости в внешней камере, то есть экран дисплея используется только в качестве устройства отображения данных.

Характеристики продукта

· X530 соединен с инкрементным поворотным кодером для измерения глубины и длины укладки. Позволяет произвольно модифицировать единицы измерения и имеет большие возможности измерения и отображения данных, более элегантную форму персонажа.

· X530 также может быть подключен к различным активным или пассивным датчикам счетчика или переключателям для промышленной статистики подсчета и потока заготовки, И может осуществить одиночный или двухсторонний подсчет и наложение данных на видеоэкран в режиме реального времени.

· Добавлена функция переопределения температуры и влажности интерфейса RS485 с спецификацией MODBUS RTU, позволяющая пользователям изменять и устанавливать коды адресов и функциональные коды, которые могут адаптироваться к коммуникационным протоколам большинства датчиков температуры и влажности.

· Функция калибровки температуры и влажности ± 127 ‰ обеспечивает точность измерения температуры и влажности в суперположении.

· Пояснительный текст может отображаться на нескольких линиях, теоретически до 500 китайских и английских символов.

· X530 можно собрать до 6 байт при полном, максимальный подсчет пульса 18,446744039,349813248 (1,8 млрд долл. США)

· X530 больше не является заданным кодером импульсного номера и окружности колеса привода, как X500, но принимает метод установки постоянной, тем самым обеспечивая высокую точность измерения и гибкость.

· Максимальное значение константы составляет 65535, в котором десятичная точность может достигать 14 десятичных знаков для обеспечения максимальной точности измерений.

· Единица измерения глубины, длины или количества может быть установлена по желанию. Единица измерения может быть до 8 китайских и английских символов.

· Данные отображения укладки могут быть установлены без десятичного знака, 1 десятичного знака, 2 десятичного знака и 3 десятичного знака.

· Функция сохранения данных после отключения питания.

В заводском состоянии модуля сбора данных для измерения глубины или длины или счетчика роторного энкодера предусмотрена Кнопка сброса оборудования, И кнопка сброса программного обеспечения также может быть использована для установки значения данных или фактического значения.

· X530 имеет все функции модуля наложения символов QL800A. Пользователи могут динамически накладывать любые персональные данные через последовательный порт 1 (RS232, RS485, TTL последовательный порт).

· X530 может отображать не менее 60 полуугловых символов на линии и 40 полноугольных китайских символов. Кроме того, полуугол и полный угол символов могут быть смешаны и расположены, с более изысканными шрифтами и более высокой способностью отображения данных; x500 может отображать только 24 символа и может отображать только полноугольные символы.

· Встроенный генератор видеосигнала, когда внешний видеосигнал потерян, он может автоматически переключаться на внутренний сигнал синхронизации, чтобы гарантировать, что сигнал укладки не потерян.

· Все параметры настройки

· Подходит для стандартных видеоформатов PAL и NTSC.

· Последовательный порт передачи данных по умолчанию до 9600bps.

· С двумя выходами входные интерфейсы: + 5V DC источника питания, позволяя 5% ошибка; Dc 5,5 ~ 26V входной интерфейс для того чтобы приспособиться к различные Потребляемая мощность потребности.

· Предоставляем бесплатное программное обеспечение для тестирования для настроек компьютера.

Фотографии продукта

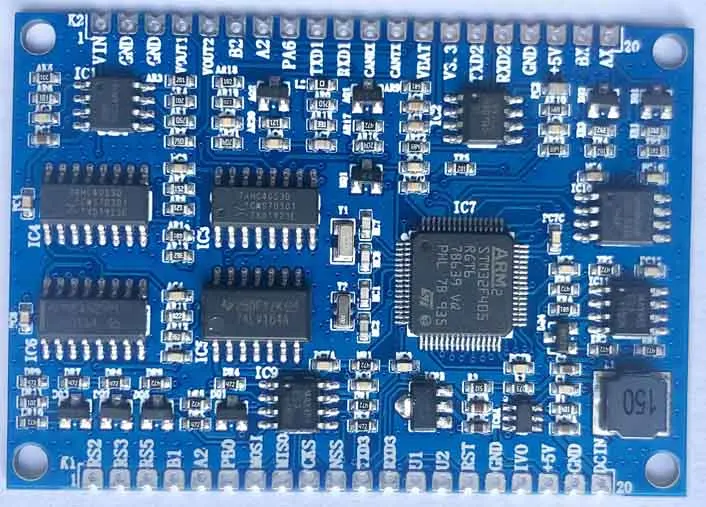

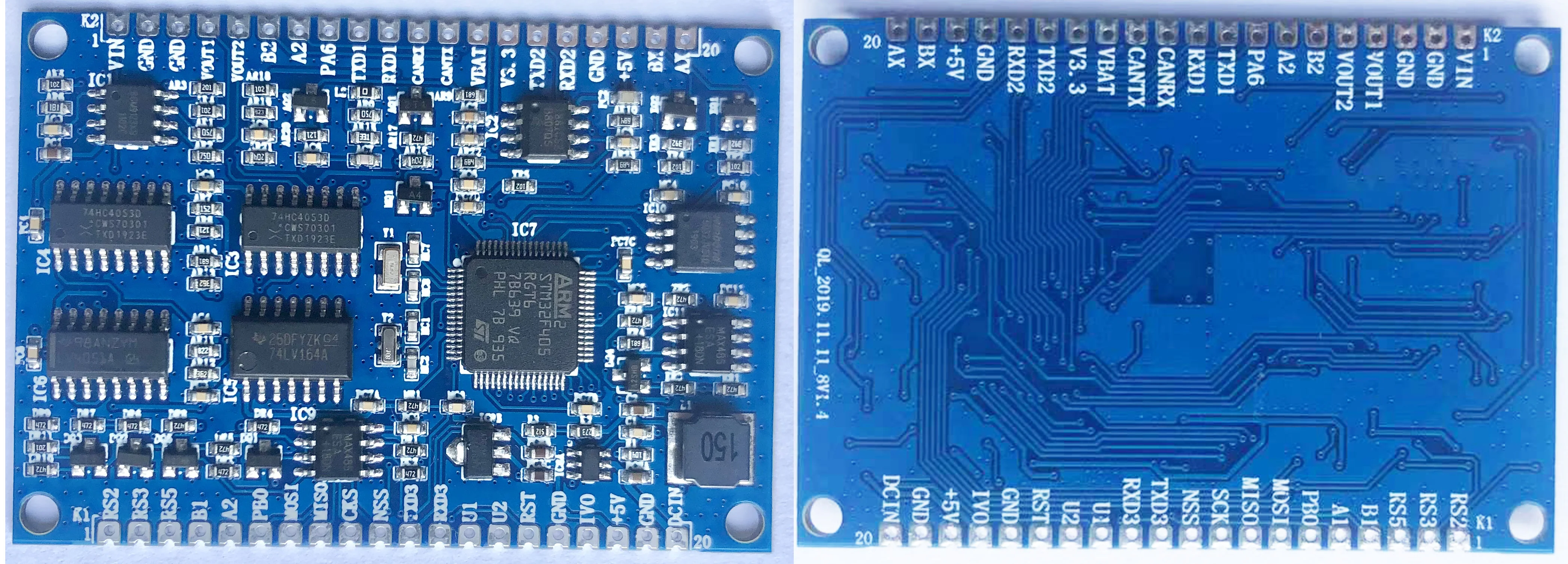

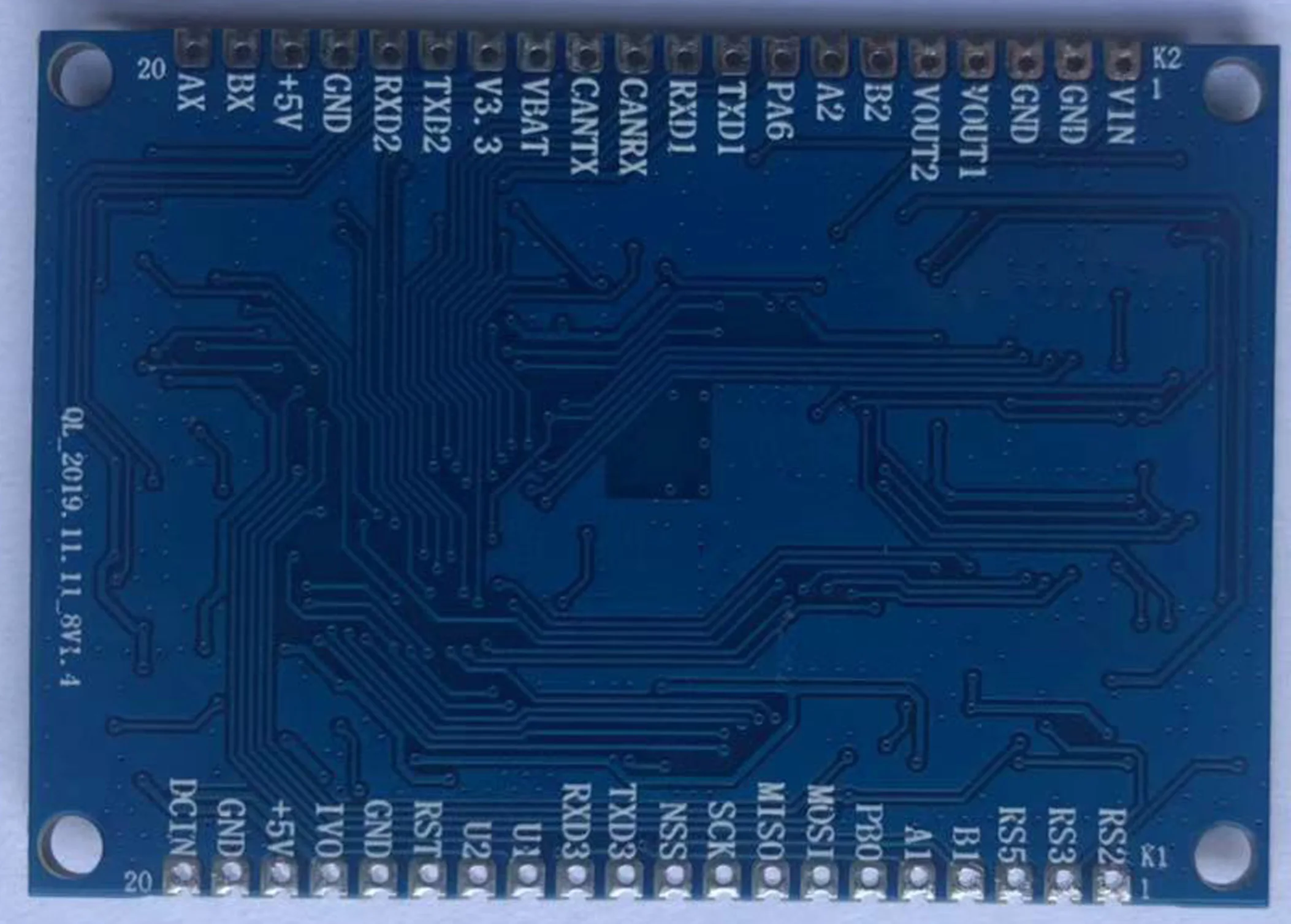

Модуль наложения видеосимволов X530 (Размер: 65X45X1,6 мм)

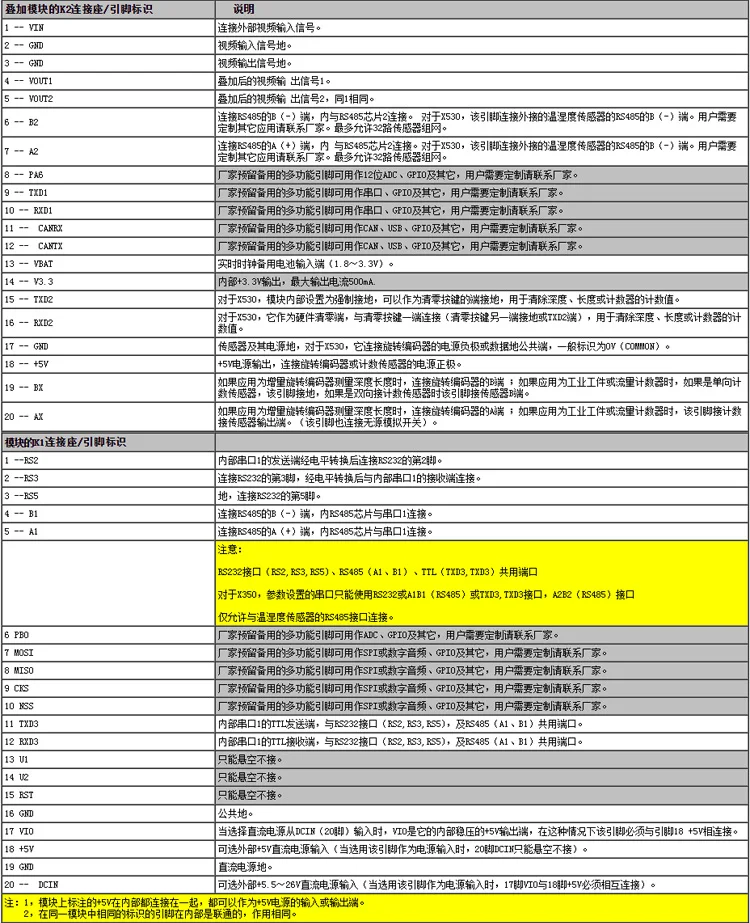

Описание контакта

Компьютерный тест настройка программного обеспечения

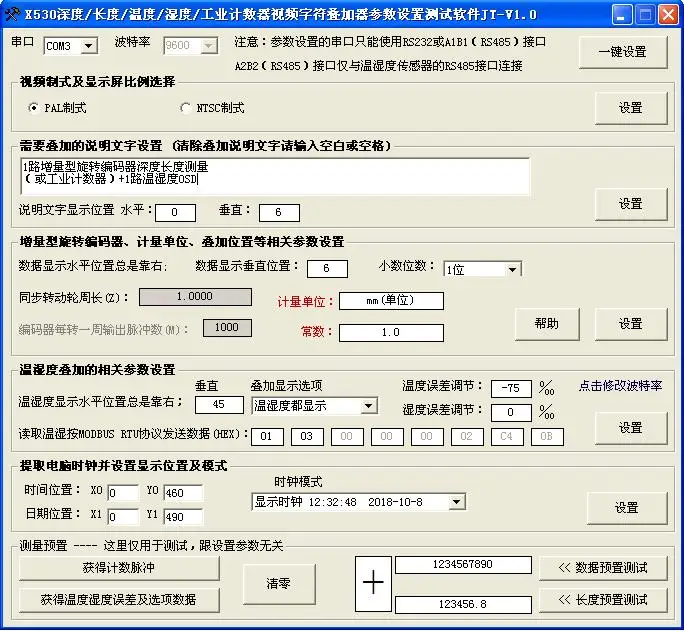

Упрощенный китайский интерфейс

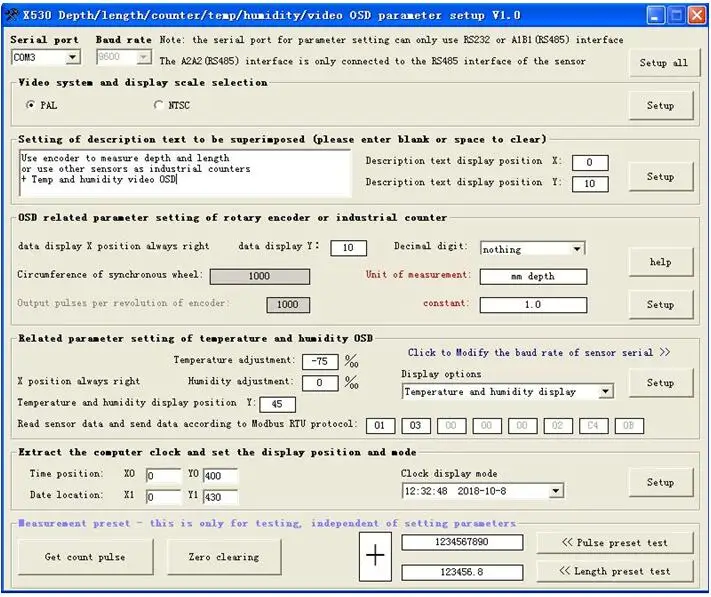

• Английский Интерфейс
