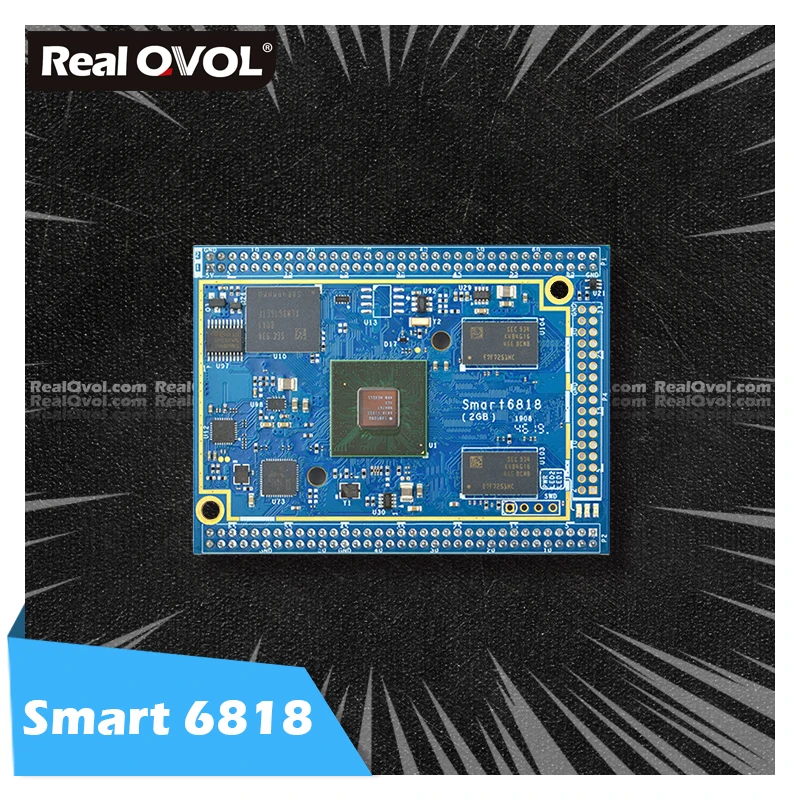

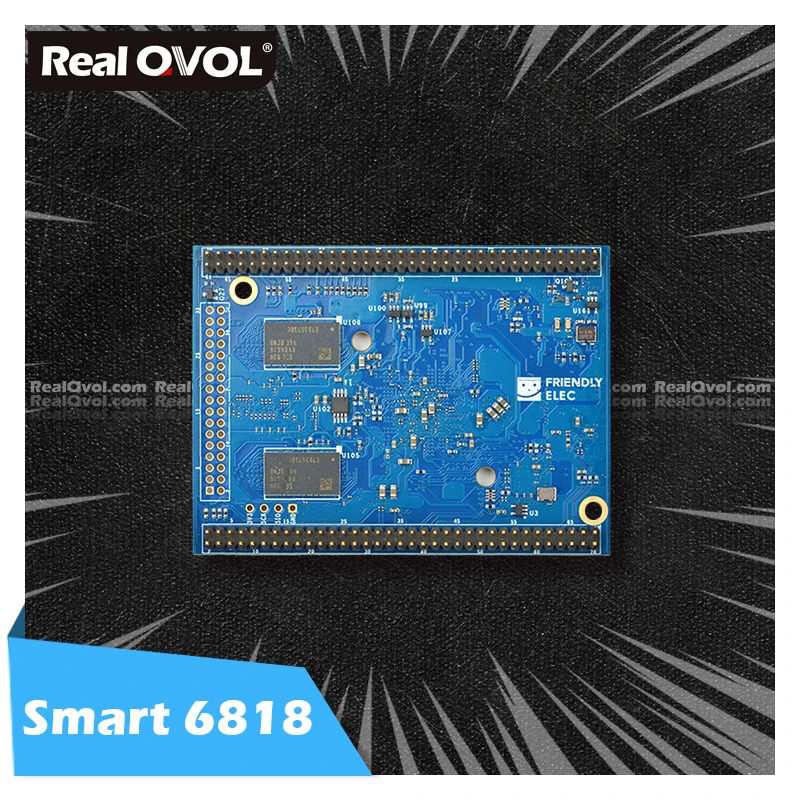

Плата RealQvol FriendlyELEC Smart6818 процессор S5P6818 Cortex-A53 2 Гб ОЗУ 8 ГБ/16 ГБ eMMC встроенный Гбит/с

Плата RealQvol FriendlyELEC Smart6818 процессор S5P6818 Cortex-A53 2 Гб ОЗУ 8 ГБ/16 ГБ eMMC встроенный Гбит/с

Представление

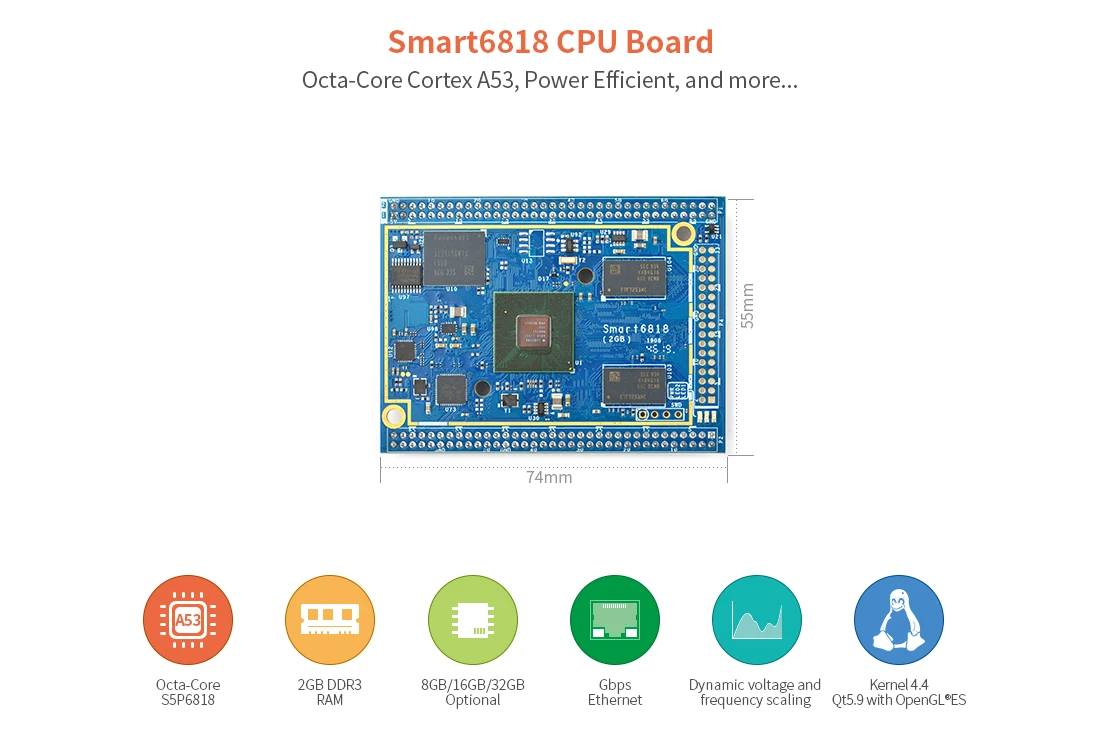

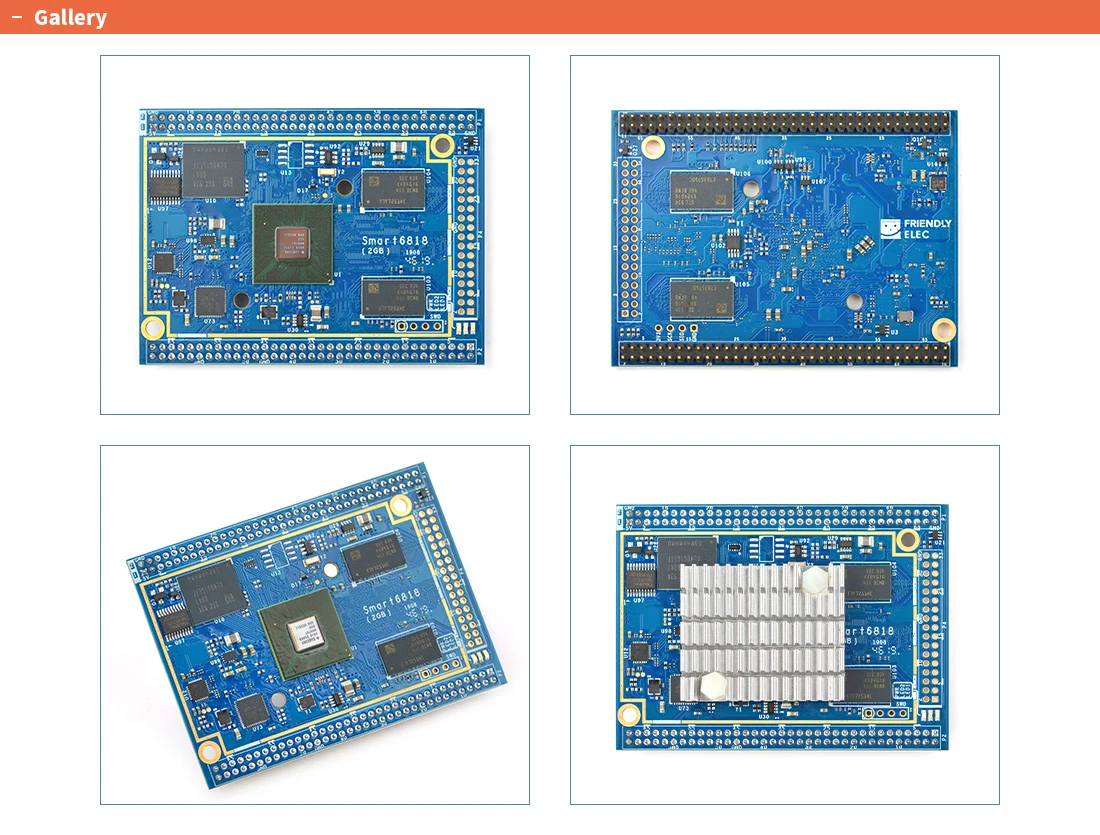

• Плата процессора Smart6818-это восьмиядерная плата процессора Cortex-A53, разработанная и разработанная компанией FriendlyELEC для промышленных применений. В качестве преемника платы процессора Smart210 используется Samsung Octa-Core Cortex-A53 S5P6818 SoC с динамическим масштабированием частоты до 1,4 ГГц. Стандартная плата процессора Smart6818 имеет 1 Гб оперативной памяти DDR3 и 8 Гб eMMC. Поддерживает функции выключения программного обеспечения и включения сигнала RTC. Кроме того, это Gbps Ethernet и аудио разъем делает его подходящим для различных промышленных приложений.

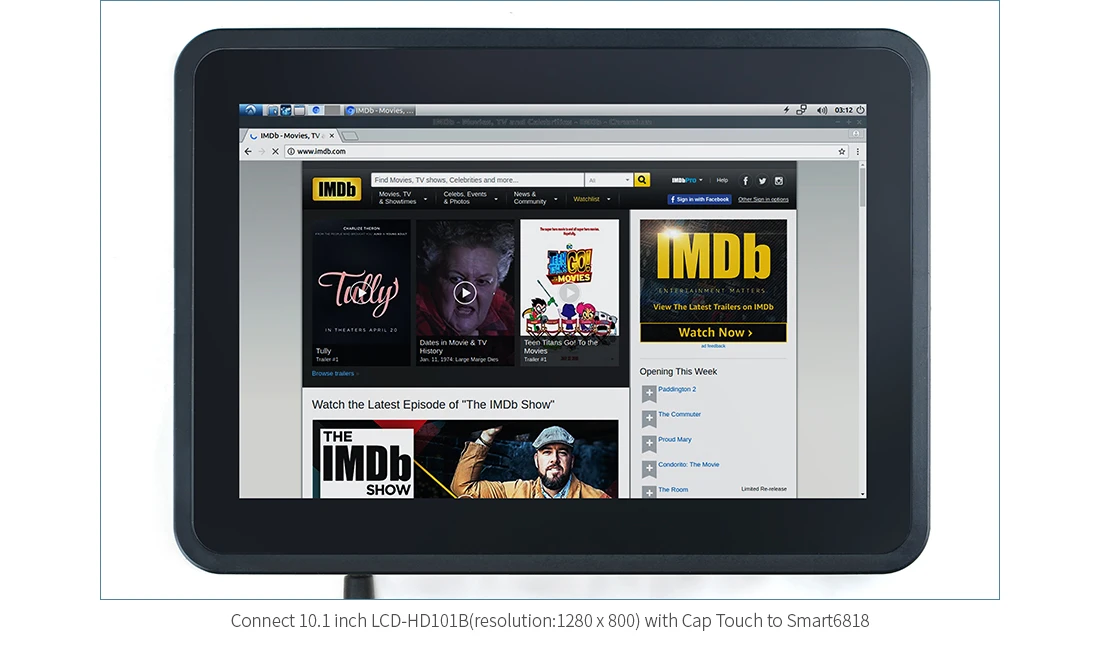

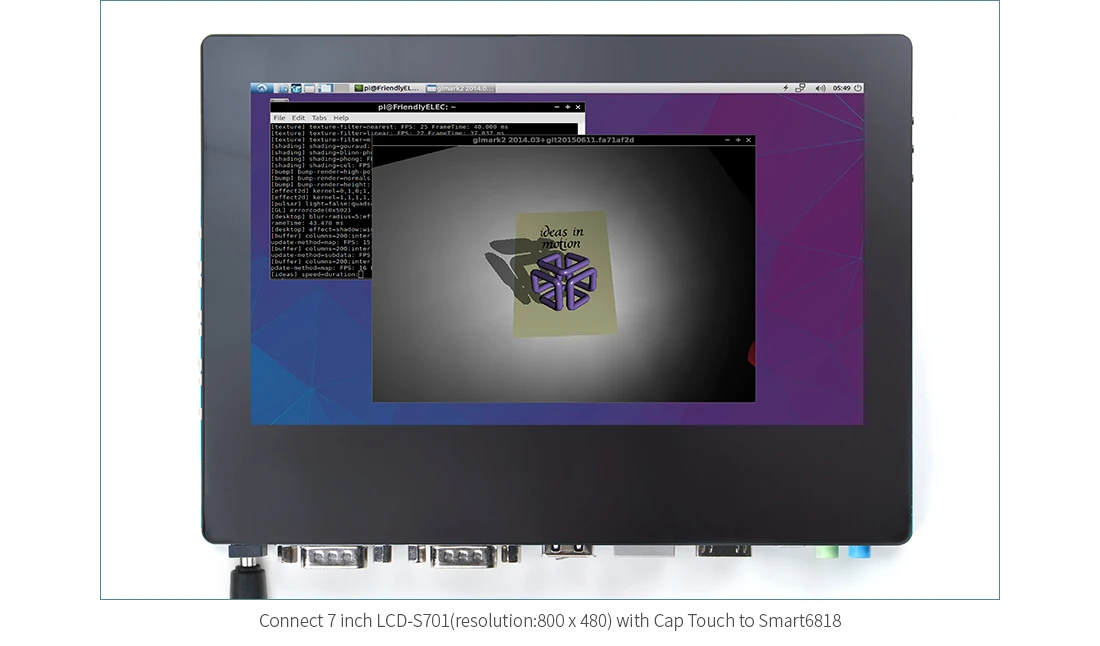

• Плата процессора Smart6818 имеет двухрядные контактные разъемы с шагом 2,0 мм (P1, P2 и P4), содержащие Всего 174 контактов. Эти контакты содержат самые популярные контакты интерфейса. По умолчанию мы припаиваем P1 и P2 на плате и оставляем P4 для приложений пользователей. Он работает с различными ЖК-дисплеями FriendlyELEC, например 3,5, 4,3, 5, 7 и 10,1.

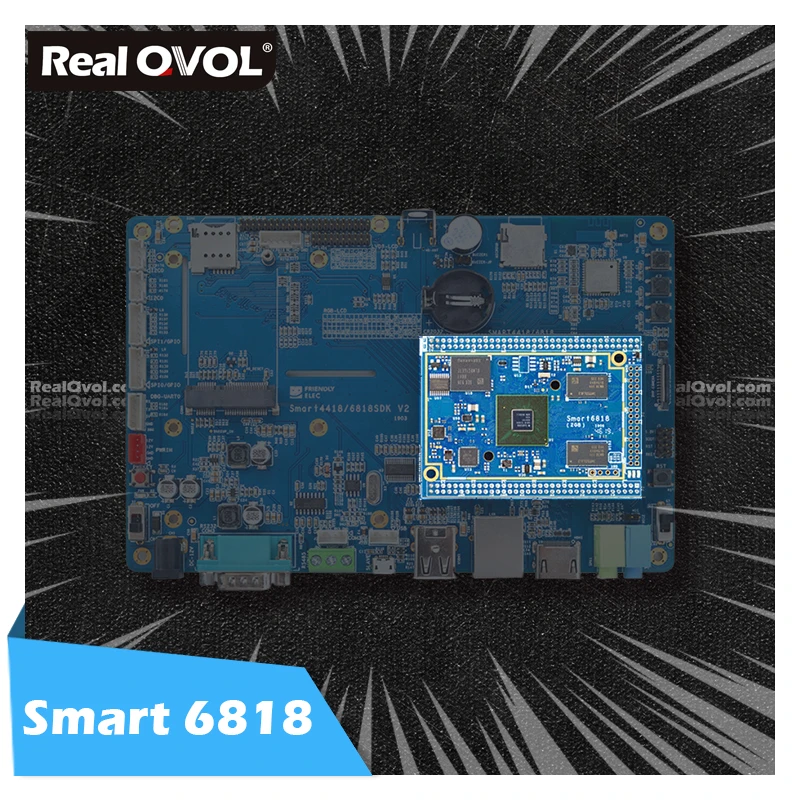

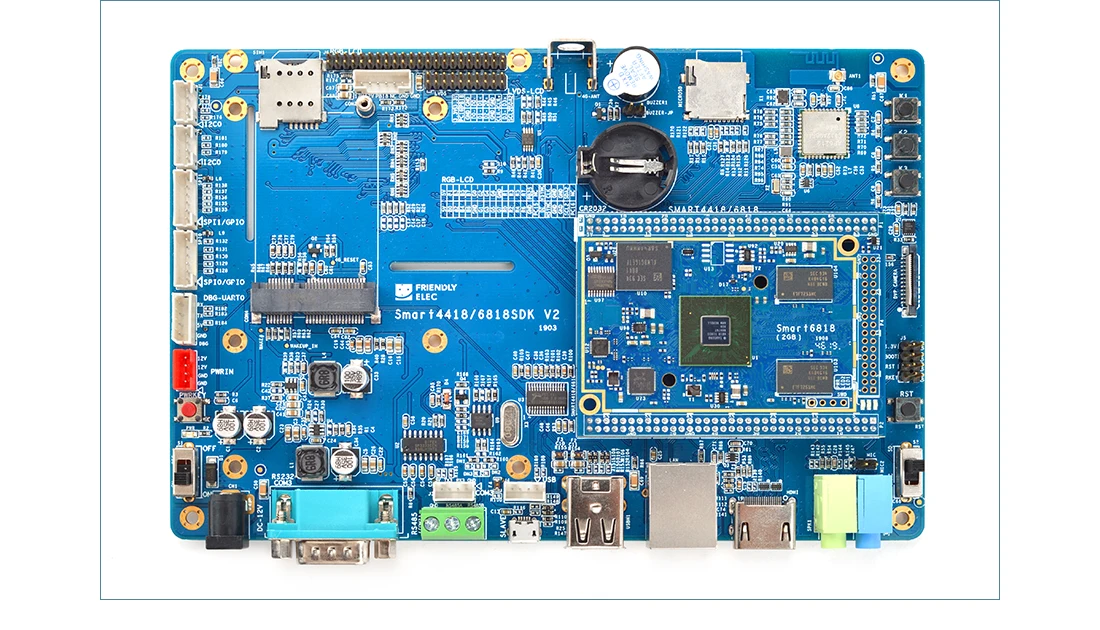

• Кроме того, у нас есть несущая плата Smart4418/6818SDK, которая позволяет плате Smart6818 CPU board's Gbps Ethernet. Кроме того, Smart6818 является контактным разъемом, совместимым сSmart4418Плата процессора.
• Для получения более подробной информации о несущей плате SDK Smart4418/6818, V1606 относится кSmart4418/6818SDK 1606.

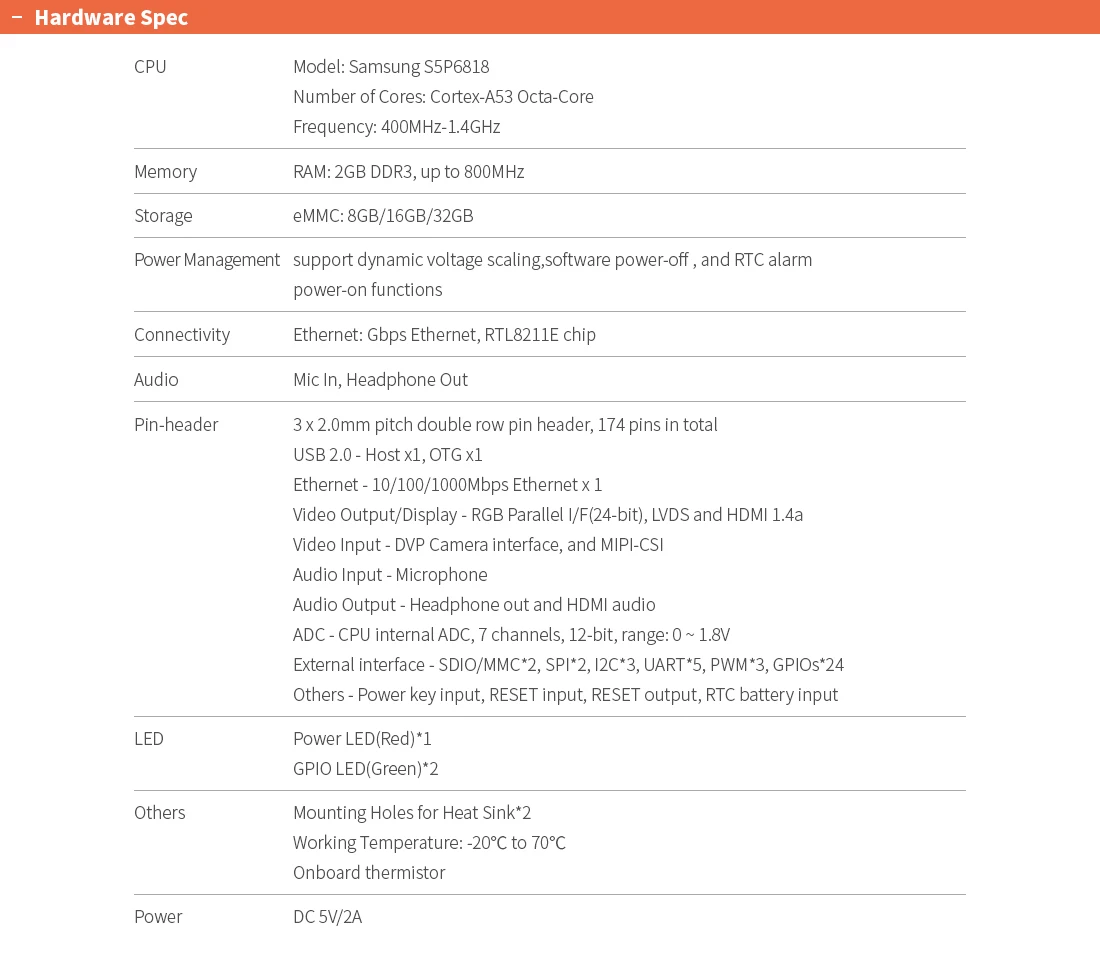

Особенности

• SoC: Samsung S5P6818 Восьмиядерный Cortex-A53, 400M Гц-1,4G Гц
• Управление питанием PMU: реализуется MCU, поддерживает функции выключения программного обеспечения и включения сигнала RTC
• Оперативная память DDR3: 1 Гб 32 бит DDR3 RAM
• Ethernet: Гбит/с Ethernet(RTL8211E) с уникальным MAC
• EMMC: 8 Гб
• Аудио: 1 аудио чип для кодека, 1 встроенный микрофон и 1 аудиоразъем
• Светодиодный: 1 светодисветодиодный питания, 2 светодиода GPIO

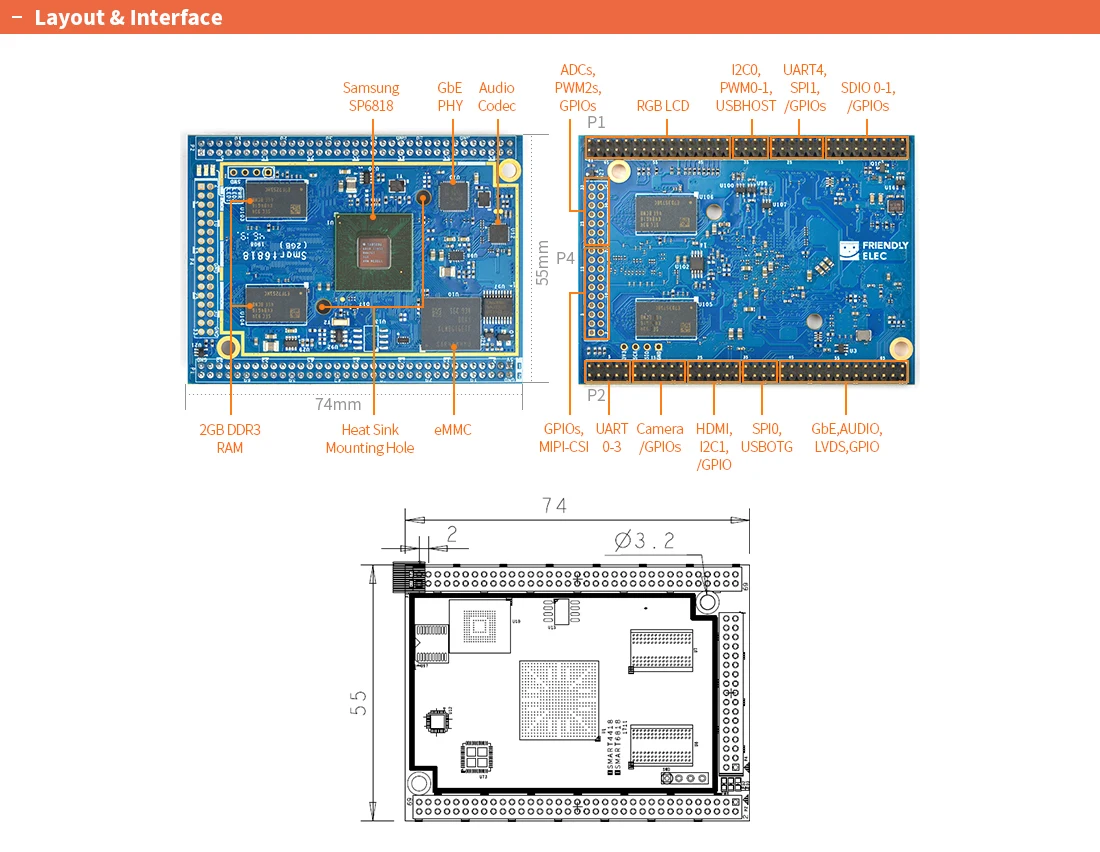

• Размер печатной платы: 74x55 мм, 8-слойный
• Питание: DC 5В, до 2А
• Диапазон измерения температуры: от-40 ℃ до 80 ℃

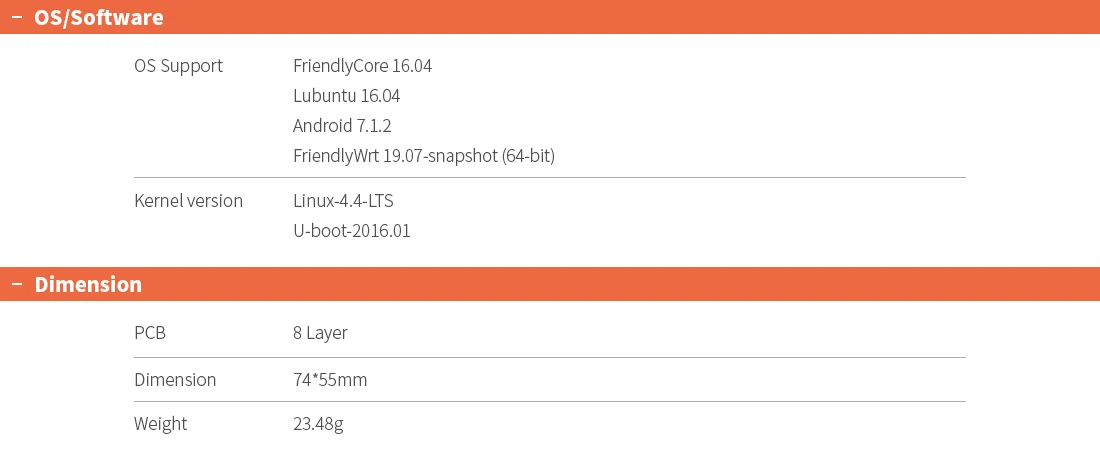

• ОС/программное обеспечение: u-boot, Android 7,0, Debian8, ubuntu-core
• Двухрядный штыревой разъем 3x2,0 мм, Всего 174 штырьков:
  • USB 2,0-хост x1, OTG x1
  • Видеовыход/дисплей-RGB параллельный I/F (24-битный), LVDS и HDMI 1.4a
  • Видеовход-Интерфейс камеры DVP, ITU-R BT 601/656 8-битный и MIPI-CSI
  • Аудио вход-микрофон
  • Аудиовыход-аудиоразъем (с обнаружением гарнитуры) и Аудио HDMI
  • Ethernet - 10/100/1000 Мбит/с Ethernet x 1
  • ADC-процессор внутренний ADC, 7 каналов, 12 бит, диапазон: 0 ~ 1,8 в
  • Внешний интерфейс-SDIO/MMC x2, SPI x2, I2C x3, UART x5, PWM x3, GPIO x24
  • Другие-вход клавиши питания, вход сброса, выход сброса, Вход аккумулятор RTC

Связанные ресурсы

Вики:Http://wiki.friendlyelec.com/wiki/index.php/Smart6818
