Широкодиапазонная направленная антенна 730 МГц-6 5 ГГц Ads-B с высоким коэффициентом

---

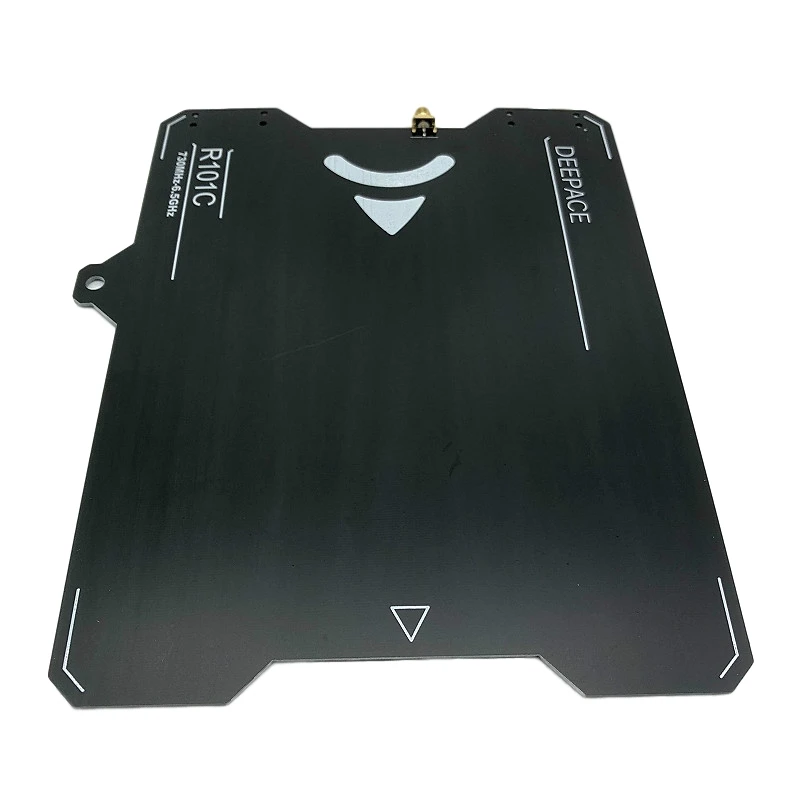

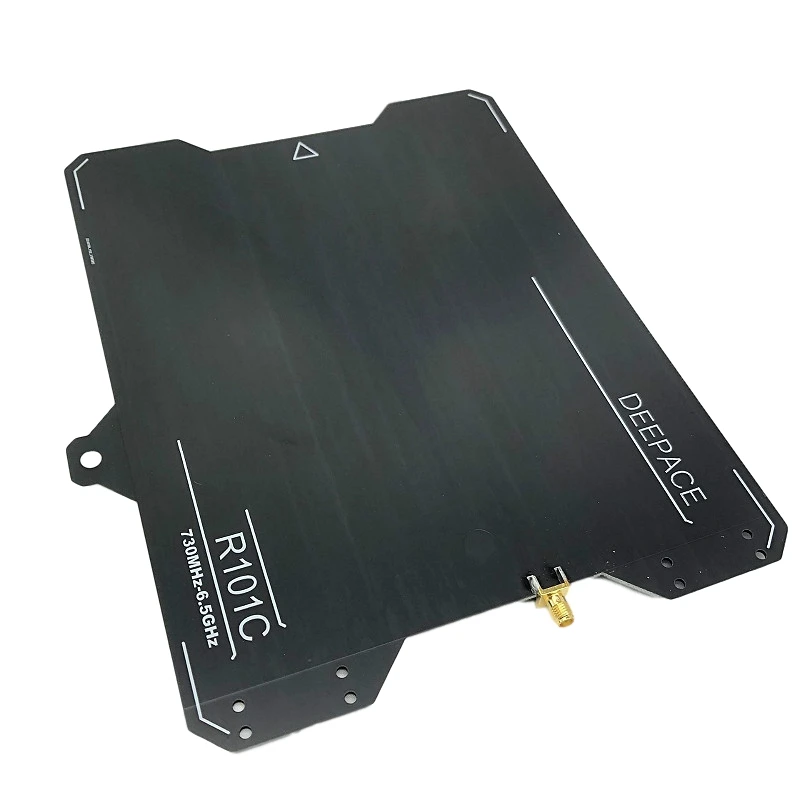

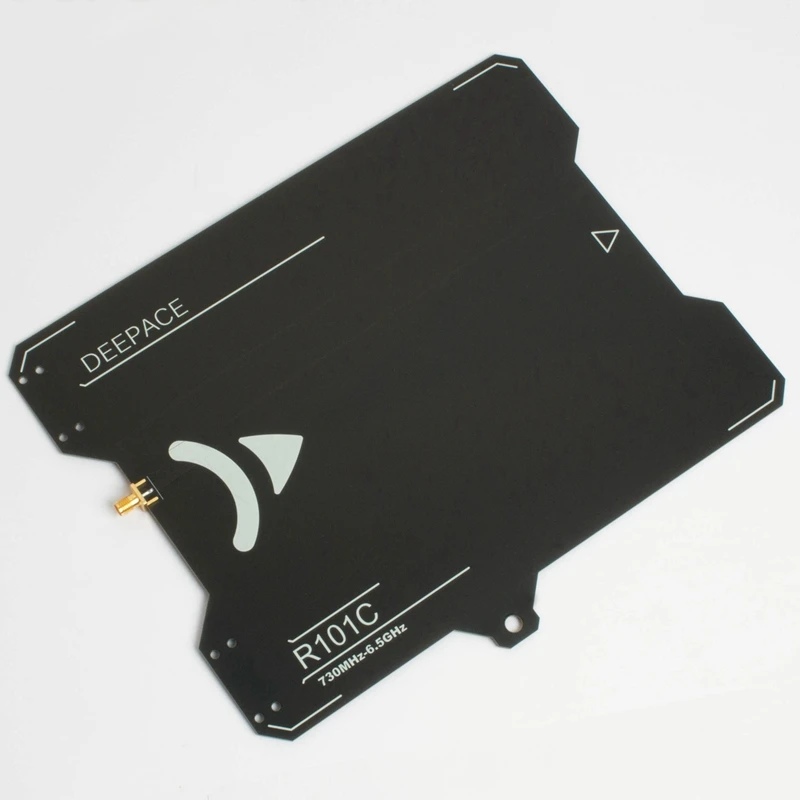

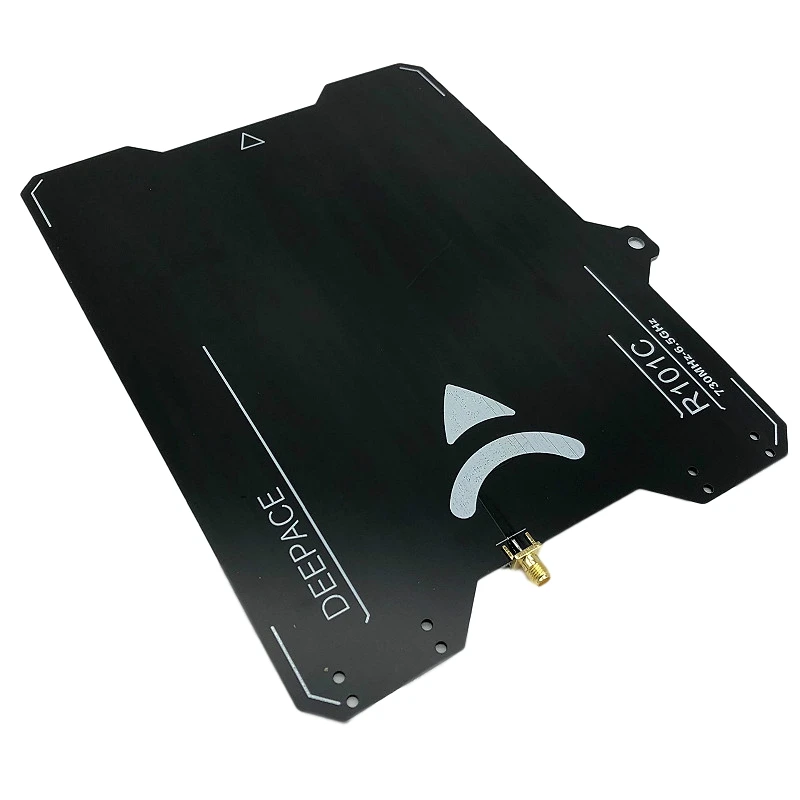

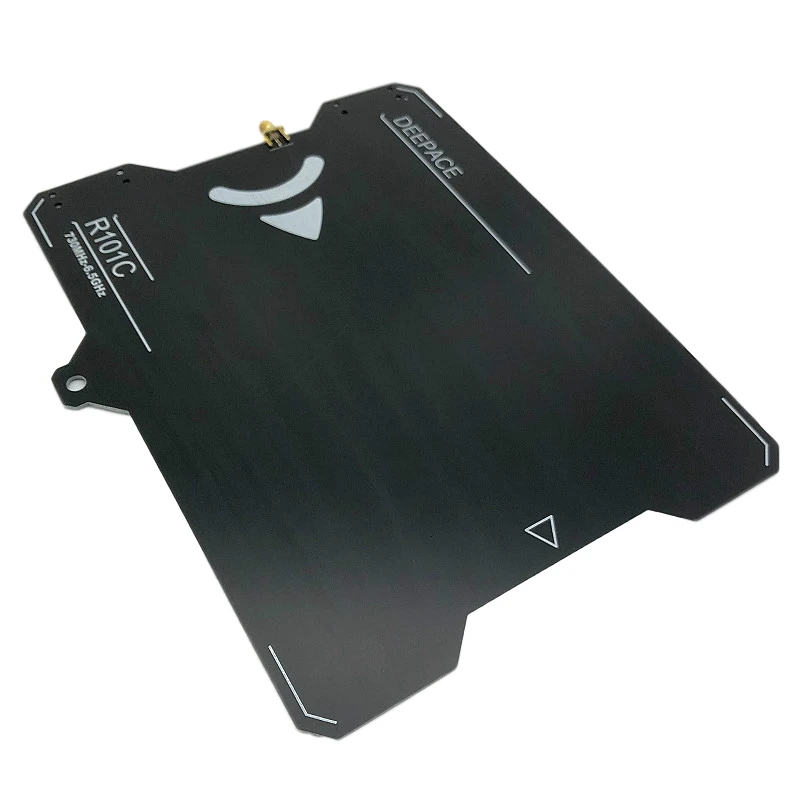

730Mhz-6,5 GHz широкополосная направленная антенна UWB с высоким коэффициентом усиления Ads-B Антенна R101C Широкополосная Антенна R101C является печатной градуированной антенной слота. Подходит для передачи и приема направленного радиосигнала, рекогносцировки и определения направления сигнала, проверки широкополосного сигнала и других целей. Антенна покрывает общие частоты радиочастотного блока, такие как Мобильная связь, модуль позиционирования UWB и Wifi. Антенна имеет хорошую направленность, высокий коэффициент усиления и малый объем.
На задней части антенна снабжена монтажное отверстие. В дополнение к использованию независимо, антенна может быть зафиксирована в фокусном положении параболического рефлектора в качестве корма для параболической антенны. R101C имеет стабильную производительность и высокую консистенцию продукта и является незаменимым экспериментальным инструментом для работников RF. R101C антенна лучше передает и получает производительность по всему диапазону частот.
КСВН составляет менее 2,0 и имеет хорошую прибыль. Когда диапазон частот превышен, коэффициент усиления антенны и потери при возврате быстро уменьшаются, а требования к использованию должным образом снижены. Он может использоваться до 700Mz-7GHz в чехол должно составлять менее 2,5.
Режим поляризации: линейной поляризации. R101C коэффициент усиления антенны медленно увеличивается с увеличением частоты, около 5dBi на отметке 800 МГц, около 7dBi при температуре не выше 2,4 ГГц, а также 9dBi при температуре не выше 5,8 ГГц.
R101C антенна является линейно поляризованной антенной с поляризационным направлением, которое перпендикулярно вертикальной монопольной антенне.
Тип изделия: адаптер
Номинальное усиление: 7dBi
Частотный диапазон: 730 МГц-6,5 ГГц
Обратная потеря: 10 дБ
Антенна R101C имеет входное сопротивление 50 Ом. При подключении к 50 Ом источник, колеблется ниже 10 дБ в диапазоне частот и соответствующего коэффициента стоячей волны составляет менее 2,0.
Мощность: 5 Вт
При использовании антенны R101C в качестве передающей антенны, мы рекомендуем, чтобы Входная мощность RF не должна быть больше than5W. Кратковременное использование может превышать 50 Вт, не вызывая антенной дэ.
Направление чувствительность
R101C имеет лучшую направленность во всем сегменте, а боковые Лобки меньше. Может использоваться в качестве антенны DF. В горизонтальном направлении схема антенны шире, ширина-3 дБ составляет около 60 градусов; Направление шага более узкое, а ширина-3 дБ составляет около 40 градусов.
Механические параметры:
Тип интерфейса: SMA внешний с резьбой игла
Рабочие условия:
Диапазон температур: -45 градусов Цельсия ~ 80 градусов Цельсия
Диапазон влажности: 0% ~ 95% позволяют 100% короткий срок, без воды
Водонепроницаемость: сухой после принятия душа, замените соединительный кабель после замачивания
Сопротивление ветра: по соображениям безопасности запрещено использовать, когда скорость ветра превышает 20 м/с (8 ветров)
Цвет: черный
Материал: металл
Размеры: 23*22,5 см (без кабеля)
Посылка в комплект входит:
1*730 МГц-6,5 ГГц широкополосная направленная антенна
Только выше посылка содержание, другие продукты не прилагаются.
Примечание: светильник и различные дисплеи могут привести к тому, что цвет товара на картинке немного отличается от реального. Допускается погрешность в измерениях +/- 1-3 см.
