Флюоресцентный преобразователь шины связи Modbus интегрированный режим modbusTCP/RTU

---

Протокол передачи данных по протоколу автобус конвертер Интегрированный протокол modbusTCP / RTU slave

• Поддержка пользовательский протокол
• CE 、 по ограничению на использование опасных материалов в производстве Сертификация

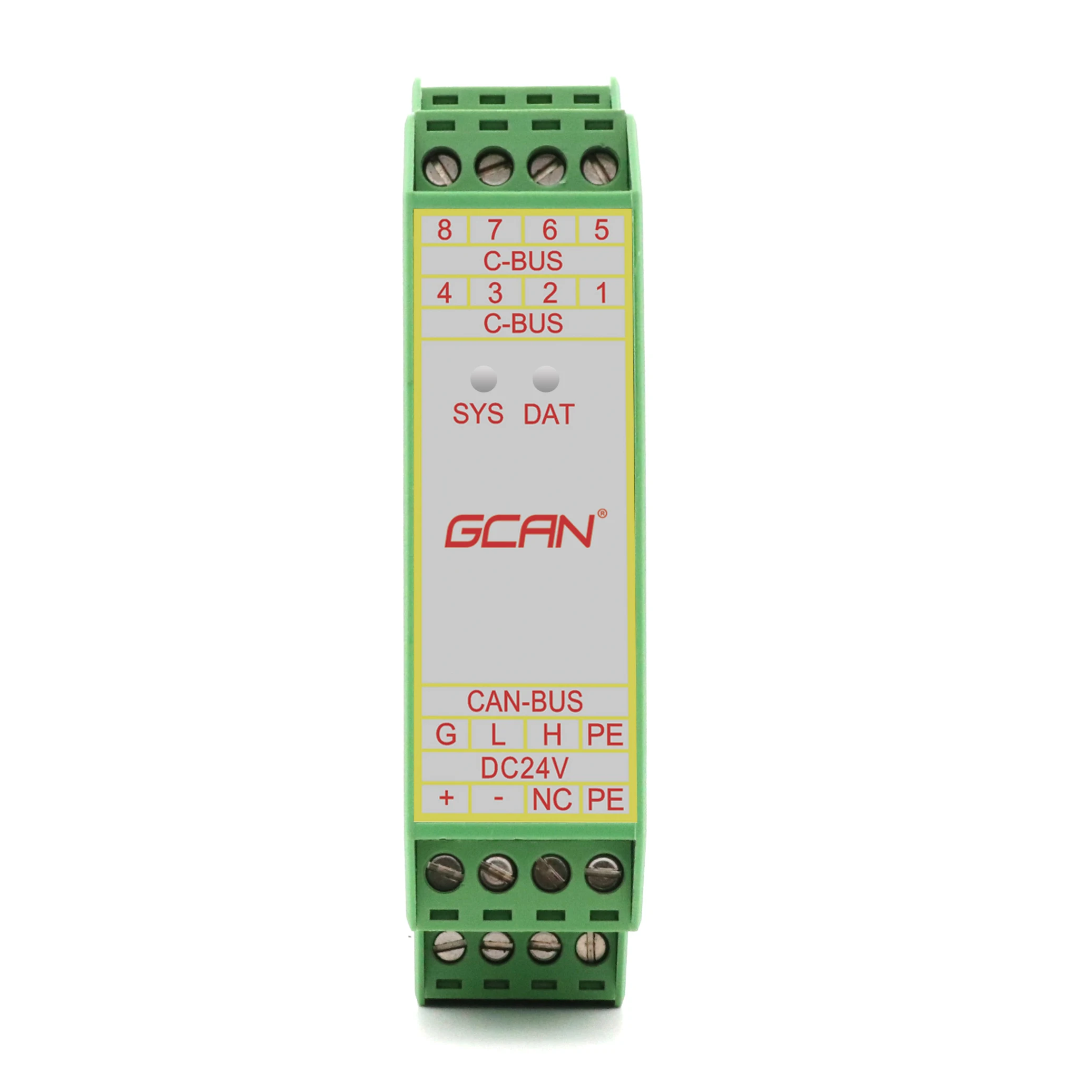

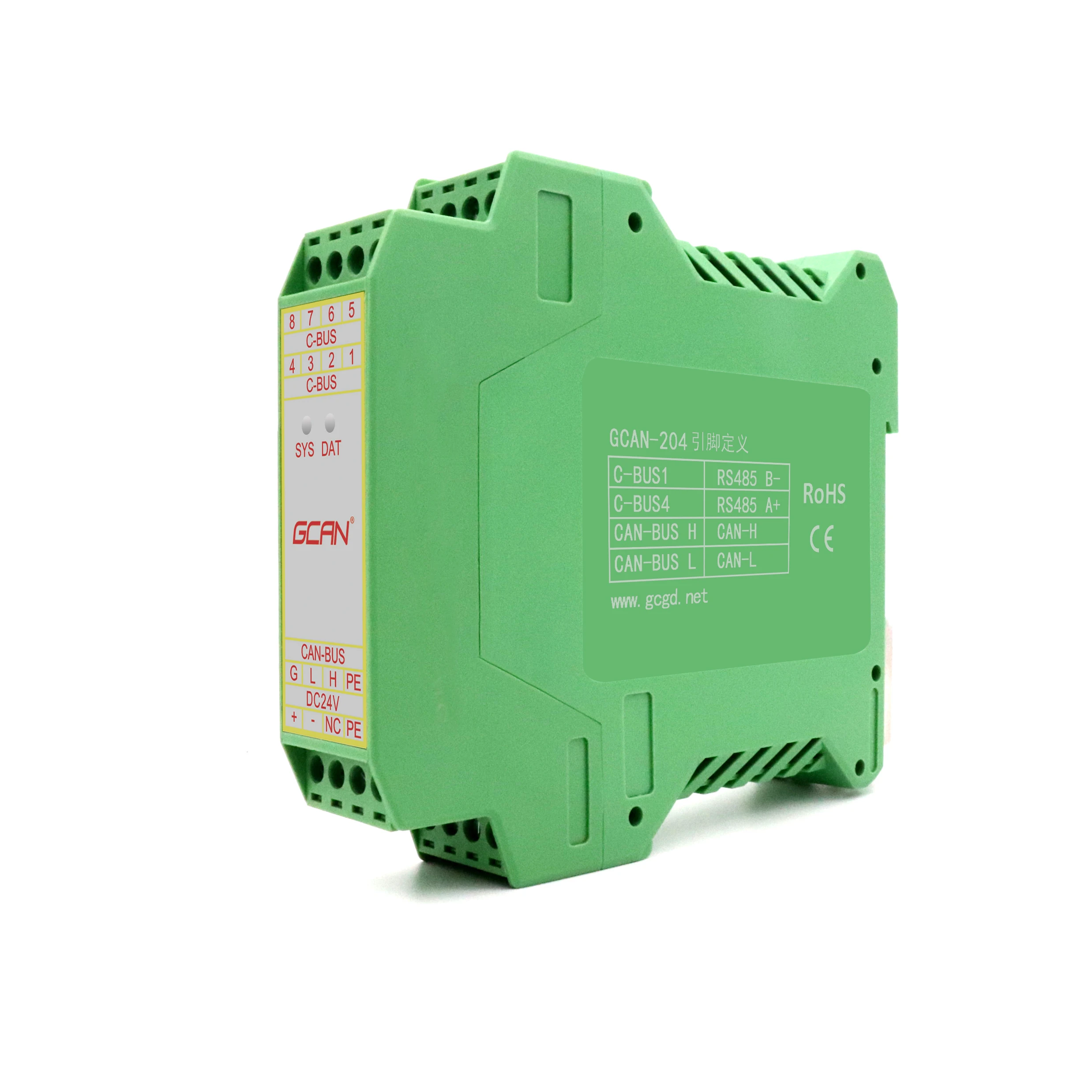

Описание продукта: GCAN-204 конвертер имеет один интерфейс CAN-Bus, один последовательный интерфейс. GCAN-204 интегрирует протокол Modbus RTU. С помощью GCAN-204 пользователь может использовать последовательный автобус, подключаемый к другому оборудованию (с протоколом Modbus RTU), получить доступ к интерфейсу связи can-bus. GCAN-204 имеет интегрированный модуль защиты изоляции. С помощью стационарной железной дороги DIN, ее можно легко интегрировать в шкаф управления. Параметр продукта



Соединение
Последовательный интерфейс	Клеммные блоки
Может интерфейс	Клеммные блоки
Интерфейс характеристики
Последовательный интерфейс	Стандартный RS485 интерфейс
Последовательный порт скорость передачи данных	600bps ~ 115200bps
Может интерфейс	Стандарт ISO 11898, CAN2. 0A/B
Скорость передачи данных и	1000K, 500K, 250K, 200K, 125K, 100K, 50K, 20K
Электрическая изоляция	1500V,DC-DC
Может нагрузочный резистор	Нет. Вы можете добавить его между CAN_H и CAN_L, если вам это нужно.
Мощность питания
Мощность напряжение питающей сети	+ 9 ~ 30 В постоянного тока
Мощность потребляемый ток	Максимум 20 мА (24 В постоянного тока)
К окружающей среде испытания
Рабочая температура	-40 ℃ ~ + 85 ℃
Рабочая влажность:	15% ~ 90% RH, без конденсации
Испытание на соответствие требованиям Эмс	EN 55024:2011-09 со стандартом EN 55022:2011-12
Класс защиты	IP 20
Основная информация
Размер контура	114,5 мм * 99 мм * 78,1 мм
Вес	120 г

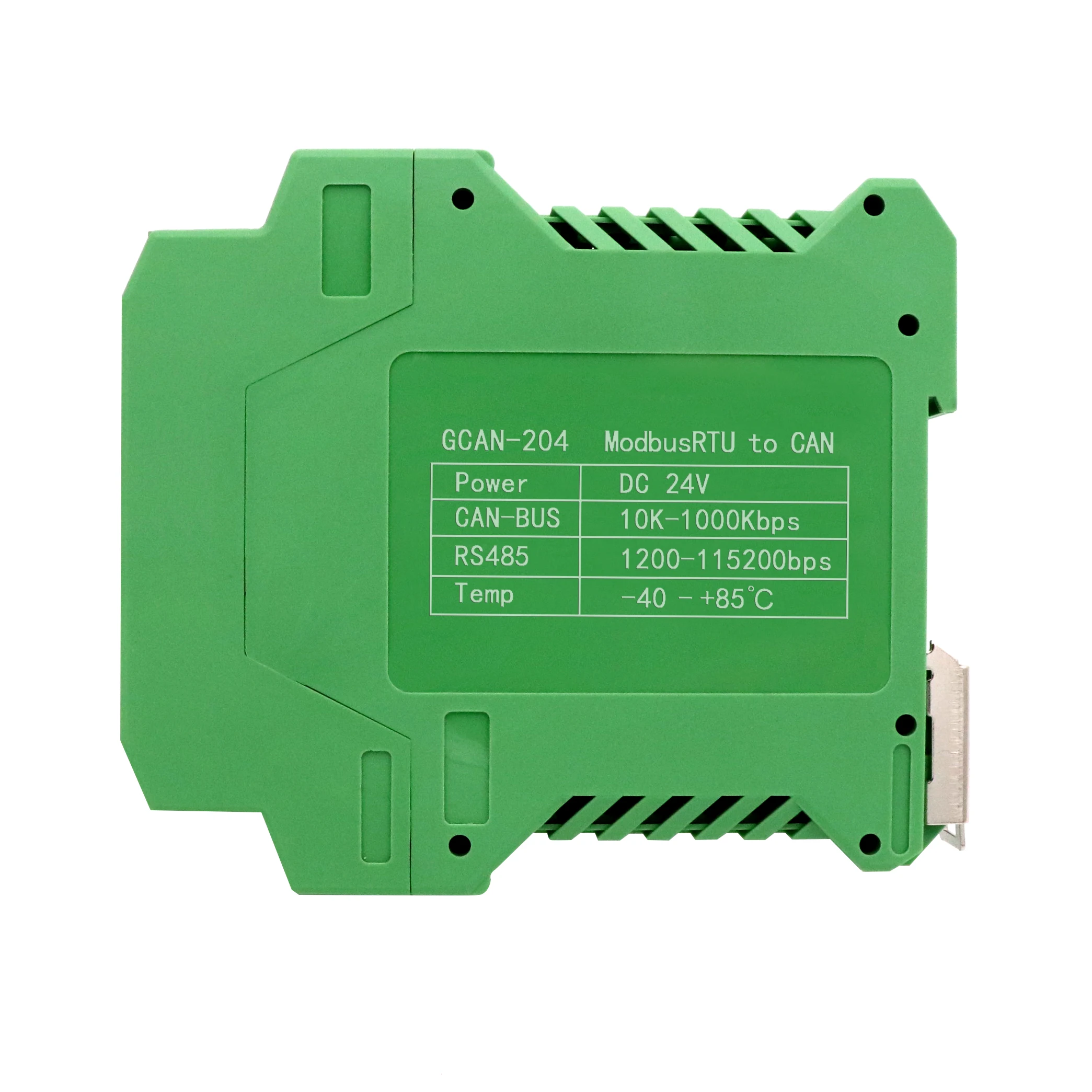

Размер продукта GCAN-204 ModbusRTU к может модуль GCAN-205 Modbustcp к может модуль ModbusДля того, чтобыМожет Функция Схема Modbus автобус Функция код 03,04 Функция код 06,16 Modbus Вход Регистрация Вы можете получить FIFO Выходом Modbus регистр Можете отправить FIFO Вы можете получать данные Может передает данные Подключению CAN-шины Исторический воспроизведения данных Modbus регистр Привязка первого регзера addr.N и CAN ID Зарегистрируйте данные в CAN-Bus Данные CAN-Bus для регистрации CAN-Bus данных Ниже приводится подробная информация о параметрах конфигурации при получении/передаче данных. COB-ID:Начальное положение регистра Modbus соответствует ID кадра CAN Формат кадра:Установите формат рамки (Стандартный/расширенный) Рамка Тип:Установите тип кадра (Data / RTR) Modbus по адресу:ID кадра может соответствовать начальному положению регистра Modbus Длина:Может содержать длину данных, максимальное значение 8   Режим работы Режим трасса Когда Modbus master записывает соответствующие адресные данные Modbus с инструкцией 06. Если Данные изменятся, это вызовет соответствующую передачу данных CAN. Режим таймера Пользователи могут установить интервал времени в «отправить таймер», передача может синхронизировать данные. Введите десятичное число, единица измерения-миллисекунды. Например, вход «1000» может передавать _ x001f _ x001f_mit один раз с интервалом 1000 мс.   Руководство пользователя



GCAN-204 (CAN to Modbus RTU) Руководство пользователя (нажмите, чтобы просмотреть)



Применение сценариев Карта между адресом регистрации Modbus и идентификатором CAN. Можно подключить оборудование связи Can bus к сети Modbus для централизованного сбора/управления. Упаковочный лист

2 ~ 5 дней после получения вашей оплаты авиапочтой. Пост-продажное обслуживание Все наши основные продукты являются независимыми исследованиями и разработками. Мы предоставляем один год бесплатной гарантии после продажи, пожизненное бесплатное программное обеспечение и техническую поддержку, если у вас есть какие-либо вопросы, наш послепродажный инженер ответит вам, пожалуйста, не стесняйтесь покупать.
