Характеристики
QDHWOEL Leadshine 2 фазный шаговый двигатель 57HS22 NEMA23 5.6A Длина 81 мм вал 8 мм|Шаговый
История изменения цены
*Текущая стоимость 2 664,47 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Sep-18-2025 | 3170.70 руб. | 3329.66 руб. | 3249.5 руб. |
| Aug-18-2025 | 3144.18 руб. | 3301.28 руб. | 3222.5 руб. |
| Jul-18-2025 | 2637.89 руб. | 2769.57 руб. | 2703 руб. |
| Jun-18-2025 | 3090.7 руб. | 3245.10 руб. | 3167.5 руб. |
| May-18-2025 | 2691.89 руб. | 2826.74 руб. | 2758.5 руб. |
| Apr-18-2025 | 3037.0 руб. | 3189.56 руб. | 3113 руб. |
| Mar-18-2025 | 3010.4 руб. | 3161.3 руб. | 3085.5 руб. |
| Feb-18-2025 | 2984.85 руб. | 3133.63 руб. | 3058.5 руб. |
| Jan-18-2025 | 2957.97 руб. | 3105.98 руб. | 3031 руб. |
Описание товара

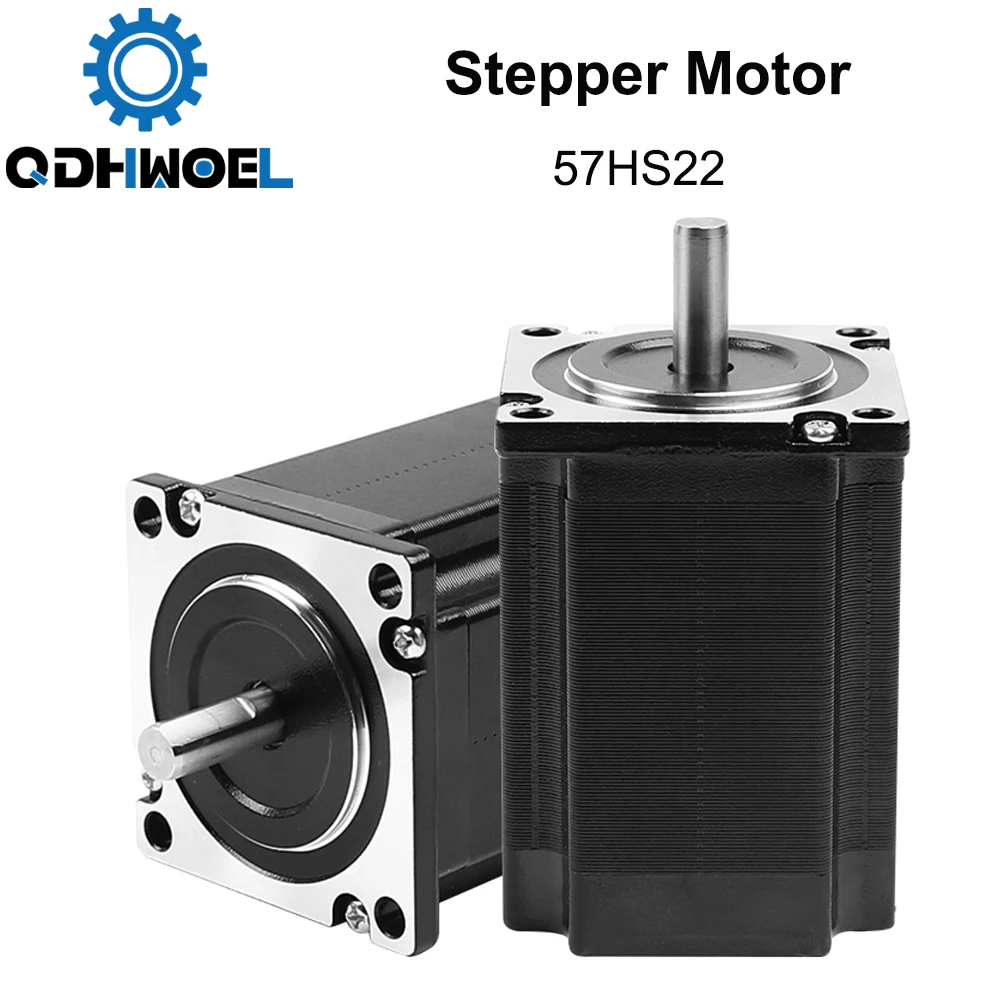

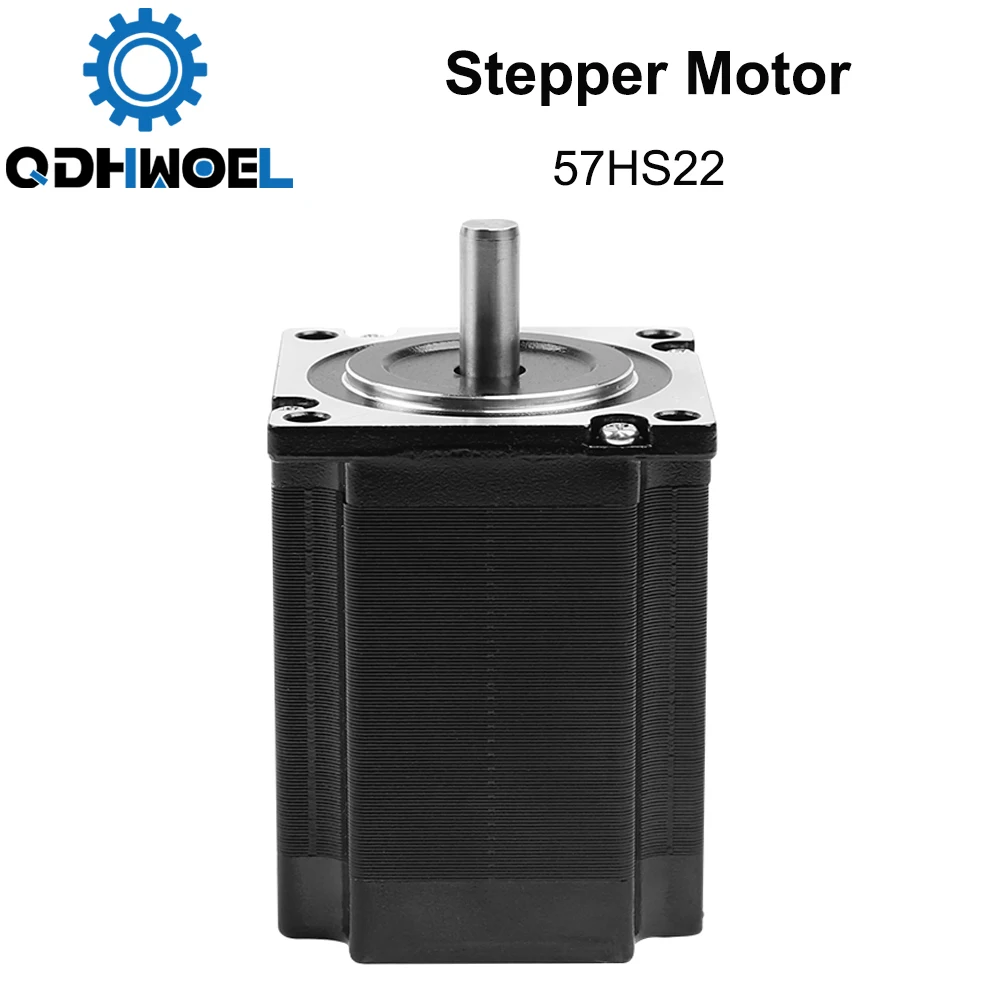

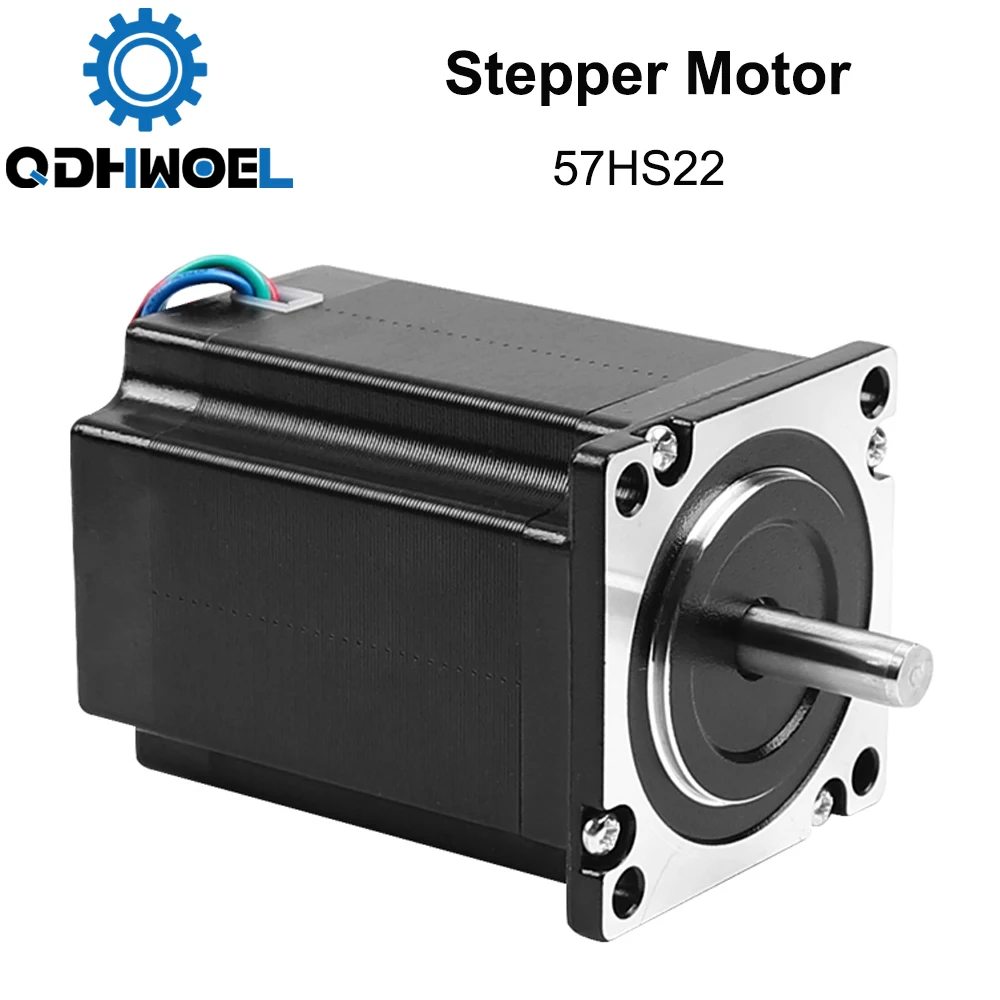

2-фазный шаговый двигатель 57HS22
Особенности
1. Подходит для nema23.
2. Высокая точность.
3. Плавное движение.
4. Низкий нагрев двигателя.
5. Низкий уровень шума.
ОБЩАЯ СПЕЦИФИКАЦИЯ
| Общие характеристики рейтинга | |||
| Угол шага | 1,8 ° | Размер оправы | NEMA 23 |
| Точность положения | ± 5% | Удерживающий крутящий момент | 2.2н. М |
| Диэлектрическая прочность | 500 В переменного тока 1 мин | Ток/фаза | 4.0A |
| Сопротивление изоляции | 100 MΩmin.500VDC | Длина | 81 мм/3,19" |
| Класс изоляции | B | Размер вала | 8 мм/0,315" |
| Повышение температуры (макс.) | 80 ℃ | Количество проводов | 8 |
| Радиальная игра | 0,06макс. (450g-нагрузка) | Вес | 1,15 кг |
| Осевая игра | 0.08Max.(450g-нагрузка) | Подходящий драйвер | DM542/DM556 |
Электрическая спецификация
| Модель | Подключение | Длина двигателя L дюйма (мм) | Удерживающий крутящий момент Oz-in(N.m) | Количество проводов | Фазовый ток (Ампер) | Фазовое сопротивление (Ом) | Индуктивность фазы (mH) | Мотор Oz-in-sec² (г. См²) | Detent Torque Oz-in (г. См) | Вес унции (кг) |
| 57HS22 | (Биполярный) Параллельный | 3,19 (81) | 311,52 (2,2) | 8 | 5,7 | 0,4 ± 10% | 1,8 ± 20% | 0,006816 (480) | / | 40,57 (1,15) |
| (Биполярная) Серия | 311,52 (2,2) | 2,8 | 1,6 ± 10% | 7,2 ± 20% | ||||||
| Однополярный | 212,40 (1,5) | 4,0 | 0,8 ± 10% | 1,8 ± 20% |

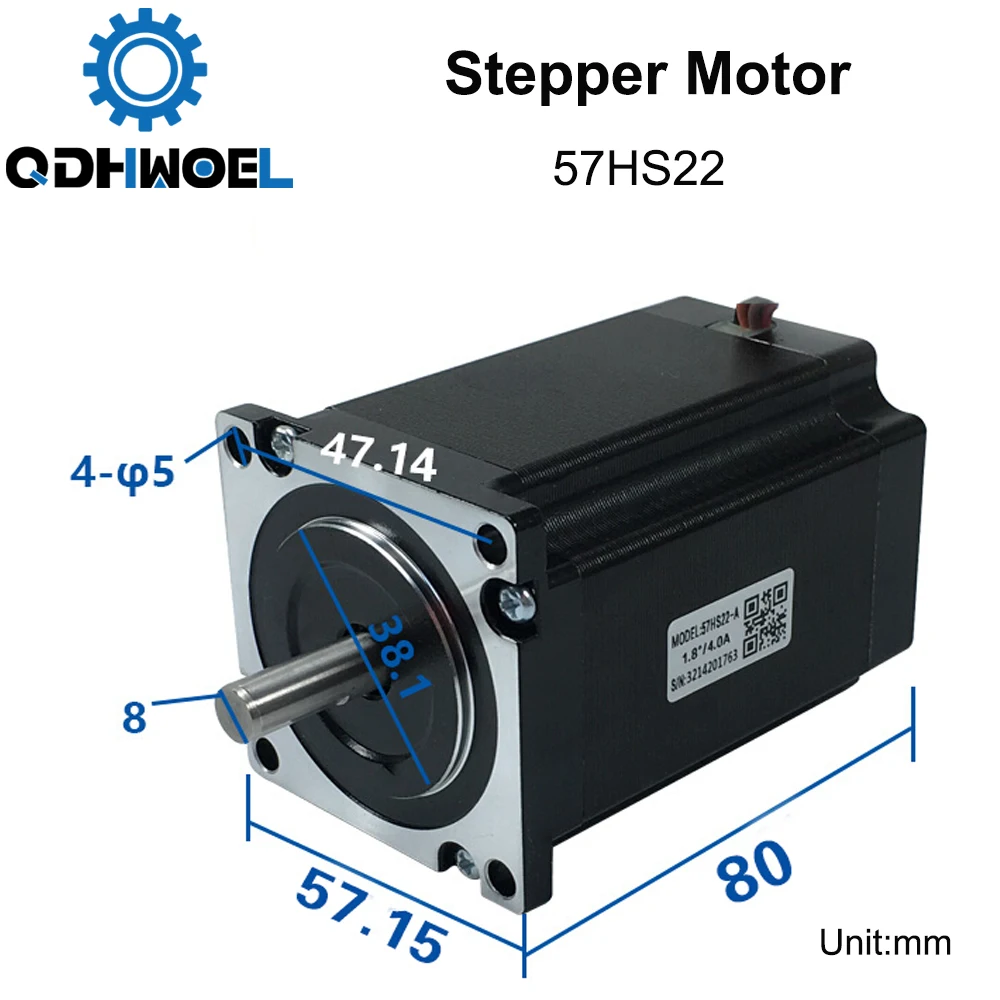

Размер продукта
Схема проводки
Характеристики крутящего момента
Характеристики крутящего момента
Однополярная и биполярная половинная катушка, потому что мы используем меньше оборотов, не дает нам большой крутящий момент низкой скорости, но из-за низкой индуктивности, удерживает крутящий момент на высоких скоростях. Биполярная Серия использует полную катушку, поэтому она дает очень хороший низкоскоростной крутящий момент. Но из-за высокой индуктивности крутящий момент быстро отпадает. Биполярная параллель также использует полную катушку, поэтому она дает хорошую низкую скорость работы. И его низкая индуктивность позволяет удерживать крутящий момент на высоких скоростях. Но помните, мы должны увеличить ток на 40%, чтобы получить эти преимущества. Кривые крутящего момента показывают максимальный крутящий момент, который может быть выходным с заданной скоростью при выборе двигателя, убедитесь, что требуемый крутящий момент находится в пределах определенной кривой.
Подходящий драйвер
