Характеристики
4S литиевых аккумуляторов BMS 12 В 100 А 200 60 3 2 в LiFePO4 для хранения энергии солнечной
История изменения цены
*Текущая стоимость 5711.87 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Aug-16-2025 | 7253.84 руб. | 7398.74 руб. | 7325.5 руб. |
| Jul-16-2025 | 5882.58 руб. | 6000.27 руб. | 5941 руб. |
| Jun-16-2025 | 7139.95 руб. | 7282.1 руб. | 7210.5 руб. |
| May-16-2025 | 7082.13 руб. | 7224.40 руб. | 7153 руб. |
| Apr-16-2025 | 5654.94 руб. | 5767.88 руб. | 5710.5 руб. |
| Mar-16-2025 | 6967.77 руб. | 7106.12 руб. | 7036.5 руб. |
| Feb-16-2025 | 6910.65 руб. | 7048.76 руб. | 6979 руб. |
| Jan-16-2025 | 6853.57 руб. | 6990.57 руб. | 6921.5 руб. |
Описание товара

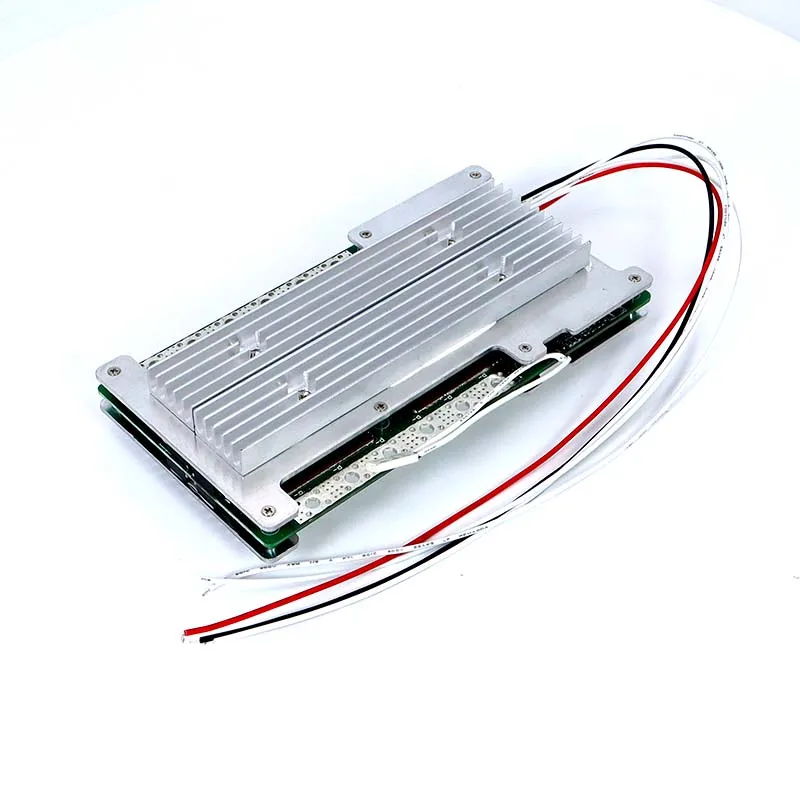

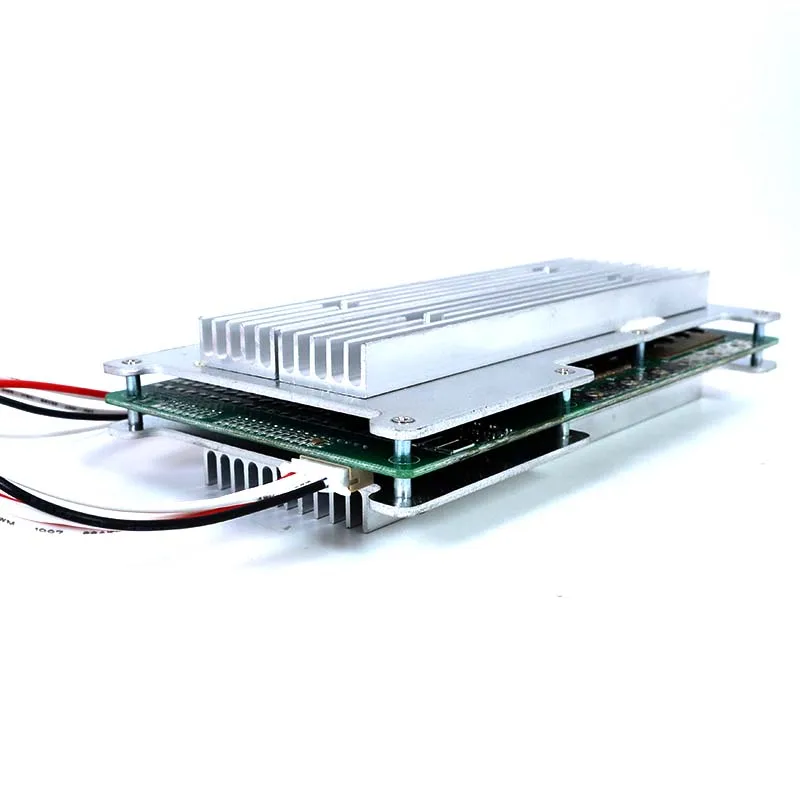

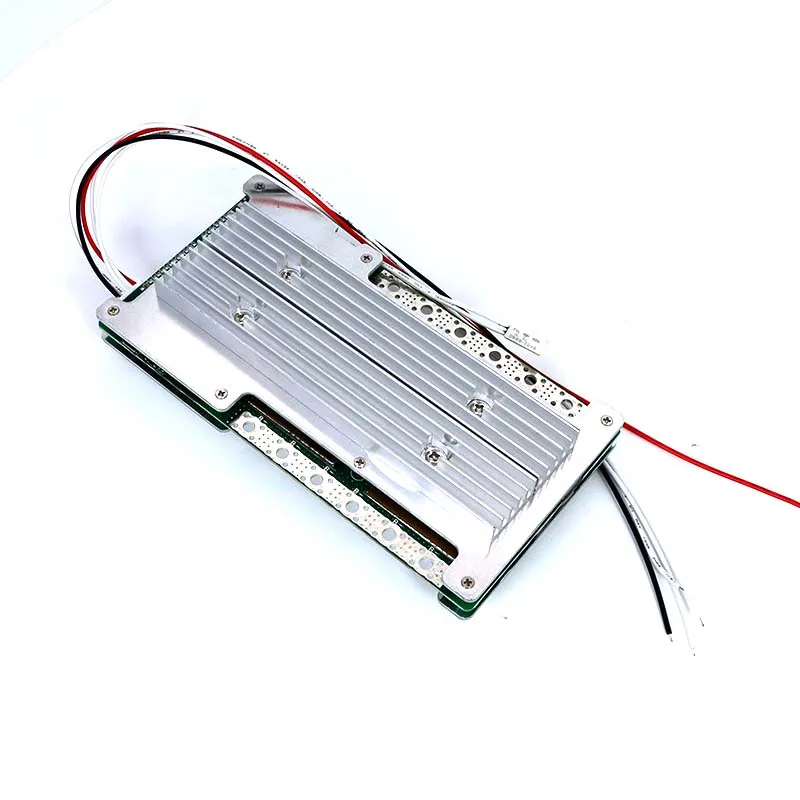

Модель продукта: TDT-4S-8286A-200A литий-железо
Характеристики изделия: L159 * W83 * t24мм Макс.
Основные компоненты: IC: R5478N184CJ/SOT23-6
МОС: 4003A/TO-263
Процесс/PCB: двухслойный, зеленое масло, оловянный спрей, ROHS
Входное напряжение: B +/B-между входным напряжением:-0,3 ~ + 14,8 в (4 струны железо-литиевых батарей)
Напряжение защиты от перезаряда: 3,65 ± 0,05 В
Напряжение восстановления: 3,65 ± 0,05 В
Время задержки защиты: 0,8 ~ 1,2 с
Напряжение защиты от переразряда: 2,5 ± 0,1 в
Напряжение восстановления: 3,0 ± 0,5 В
Время задержки защиты: 400 ~ 1200 мс
Сверхток разряда:
Ток защиты от перегрузки по току разряда: 1200-1800 А
Задержка защиты от перегрузки по току разряда "" 200 ~ 600 мс
Защита от короткого замыкания задержка защиты от короткого замыкания: 100 ~ 600us
Состояние восстановления: Отключение нагрузки/отключение нагрузки
Защита от температуры зарядки:
Температурный порог защиты во время зарядки: 75 ± 10 градусов
Защита от температуры разряда:
Температурный порог защиты при разряде: 75 ± 10 градусов
Самопотребление: работа
Рабочее состояние самопотребление: Max 120.00uA
Зарядка от сети:
Разрешить ли зарядку 0 В: Да
Рекомендуемые условия работы
Рекомендуемый максимальный непрерывный ток заряда/разряда: 200A/200A
Рекомендуемая рабочая температура: -20 ℃ ~ + 55 ℃
Балансировочное напряжение
Балансовый ток
Внутреннее сопротивление/ИК
: Внутреннее сопротивление PCM/ИК PCM ≤ 10,00 МОм
Сопротивление NTC сопротивление NTC (20 ~ 40)℃ нет
Размер PCM
Длина: 159 ± 0,15 мм
Ширина: 83 ± 0,1 мм
Толщина: Макс: 24 мм
Экстерьер
1) Нет повреждений компонентов
2) Все Паяные соединения хорошие
3) PCM не имеет боевой страницы
4) соответствуют стандарту внешнего вида туотонды
Проверка надежности
1) ESD-тест: контакт с воздухом 4 кв 8 кВ
Сигнальная линия:
B0 подключается к B0 0 В аккумулятора
B1 подключается к аккумулятору B1 + B2-3,2 в
B2 подключается к аккумулятору B2 + B3-6,4 В
B3 подключается к B3 + 9,6 в аккумулятора
B4 подключается к B4 + 12,8 В аккумулятора
Линия электропередачи:
B-подключается к B-батареи, ток пропускания провода> 35A 6
P-подключение к зарядному устройству/нагрузка-ток через провод> 35А 6
P + напрямую подключается к контакту наивысшего напряжения B + аккумулятора, ток пропускания провода> 35A 6
Модель продукта: TDT-4S-8286A-100A литий-железо
Характеристики изделия: L159 * W83 * t24мм Макс.
Основные компоненты: IC: R5478N184CJ/SOT23-6
МОС: 042N100/К-263
Процесс печатной платы: двухслойный, зеленое масло, оловянный спрей, ROHS
Входное напряжение: между B +/B-
Входное напряжение: B + до B-0,3 ~ + 14,8 в (4 струны железной литиевой батареи)
Перезаряд:
Напряжение защиты: 1 ячейка 3,65 ± 0,05 В
Напряжение восстановления: 3,65 ± 0,05 В
Время задержки защиты: 0,8 ~ 1,2 с
Перегрузка:
Защитное напряжение 2,5 ± 0,1 в
Напряжение восстановления 3,0 ± 0,5 В
Время задержки защиты: 400 ~ 1200 мс
Ток перегрузки при разряде: ток защиты от перегрузки при разряде: 700-1200A
Задержка защиты от перегрузки по току разряда: 200 ~ 600 мс
Защита от короткого замыкания: защита от короткого замыкания Время задержки: 100 ~ 600us
Условия восстановления:
Отключить нагрузку
Защита от температуры зарядки: порог защиты от температуры при зарядке: 75 ± 10 градусов
Защита от температуры разряда
Температурный порог защиты при разряде: 75 ± 10 градусов
Самопотребление:
Самопотребление в рабочем состоянии: Max 120.00uA
Зарядка OV/0 В, допускается ли зарядка 0 В: Да
Рекомендуемые условия работы
Рекомендуемый максимальный непрерывный ток заряда/разряда: 100A/100A
Рекомендуемая рабочая температура: -20 ℃ ~ + 55 ℃
Балансировочное напряжение
Балансовый ток:
Внутреннее сопротивление/ИК: PCM внутреннее сопротивление ≤ 10,00 МОм
Сопротивление NTC (20 ~ 40)℃: нет
Размер PCM
159 ± 0,15 мм
83 ± 0,1 мм
Макс: 24 мм
Внешний вид: отсутствие повреждений компонентов
2) Все Паяные соединения хорошие
3) PCM не имеет боевой страницы
4) соответствуют стандарту внешнего вида туотонды
Проверка надежности
Тест ESD: контакт с воздухом 4 кв 8 кВ
Напряжение обнаружения одного перезаряда 3,75 В ± 0,025 в
Напряжение спуска перезаряда аккумулятора 3,60 В ± 0,05 В
Защита зарядки: Номинальный ток зарядки ≤ 20A
Защита от избыточного разряда: обнаружение одного разряда Напряжение обнаружения: 2,50 В ± 0,05 В
Одиночное напряжение сброса избыточного разряда: 3,00 В ± 0,05 В
Номинальный ток разряда: 60А
Ток защиты от разряда: 150 ± 5А
С защитой от короткого замыкания или без: Да
Условия восстановления защиты от короткого замыкания: отключите нагрузку
Внутреннее сопротивление: B-, P-проводящее внутреннее сопротивление ≤ 15 мОм
Потребляемый ток: мощность самостоятельного потребления ≤ 30μA
(Д * Ш * В) Размер: 120*60*10 мм
Линия сбора: штекер 5pin/Расстояние 2,0/длина линии 300 мм
Поставка: Коллекционная линия (плоский кабель)
4. Описание порта
B + Положительный аккумулятор B-отрицательный аккумулятор
C + (B +) положительный терминал зарядного терминала (положительный терминал аккумуляторного блока) C-отрицательный терминал зарядного терминала
P + (B +) Положительная клемма разрядной клеммы (положительная батарея) P-отрицательная клемма разрядной клеммы
5. Этапы проводки
(1) Соединительный кабель подключается к каждой секции аккумулятора для обеспечения эффективного подключения кабеля.
Убедитесь, что на конце кабеля последовательно увеличивается или уменьшается Одиночная последовательность.
Потенциальная последовательность соответствует потенциальной последовательности розетки на торце защитной платы и потенциальные возможности находятся в одинаковом соответствии.
(2) припаяйте B-провод защитной пластины к общему отрицательному B-аккумуляторному блоку.
Убедитесь, что Паяные соединения прочны, надежны и обладают хорошими проводящими свойствами. Нет скрытой опасности сдавливания, трения и т. Д., а проводка гладкая и короткая.
Избегайте попадания припоя, токопроводящих предметов или поводков, прилипания к защитной плате или прикосновения к ней.
(3) Подключите штекер кабеля к гнезду защитной платы.
Сначала завершите сварку B-провода защитной платы до общего отрицательного B-аккумуляторного блока, А затем Соедините штекер кабеля с гнездом защитной платы, чтобы убедиться, что штекер кабеля и гнездо защитной платы подключены к месту и Нет живых предметов или свинцового провода касается платы защиты, И принять хорошие меры по фиксации.
(4) B + и P-подключаются соответственно к положительным и отрицательным электродам разрядного интерфейса, И B + и C-соответственно подключаются к положительным и отрицательным электродам зарядного интерфейса.
Не забудьте изолировать другие провода во время процесса пайки, чтобы избежать коротких замыканий.
Убедитесь, что Паяные соединения прочны и надежны и имеют хорошие проводящие характеристики при сварке B +, P-, C-, и нет потенциальной скрытой опасности сдавливания, трения и т. Д., И проводка плавная.
Убедитесь, что напряжение тестируемого аккумуляторного блока разрядного интерфейса и интерфейса зарядки соответствуют напряжению аккумуляторного блока, правильной полярности и правильному положению проводки.
7. Меры предосторожности:
(1) выполняйте антистатические, водонепроницаемые и пыленепроницаемые работы во время проводки; Избегайте возникновения ударов и сжатия защитной панели во время использования.
(2) запрещается использовать P-в качестве зарядного порта, потому что когда P-используется в качестве зарядного порта, аккумулятор не имеет защиты от перезаряда.
