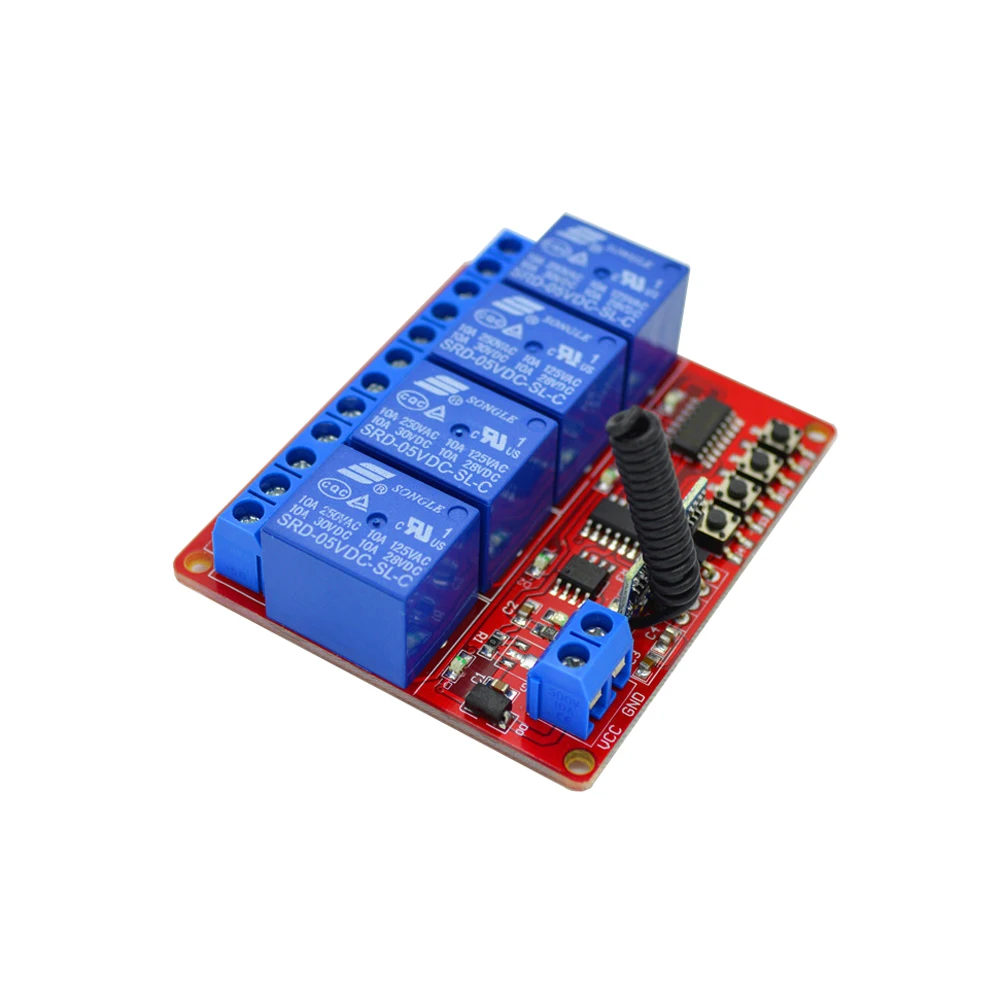

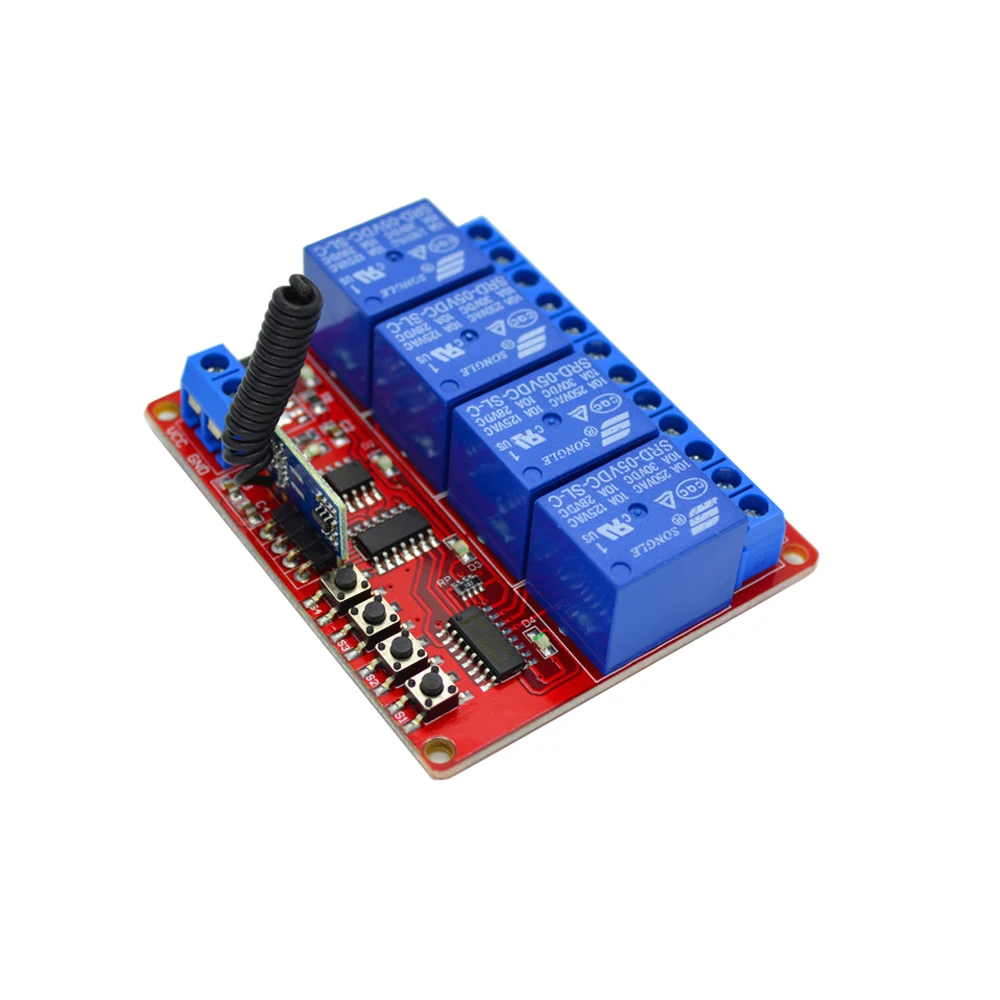

315 МГц релейный модуль Беспроводной переключатель + ручной 4 кнопочный из

315 МГц релейный модуль Беспроводной переключатель + ручной 4 кнопочный из

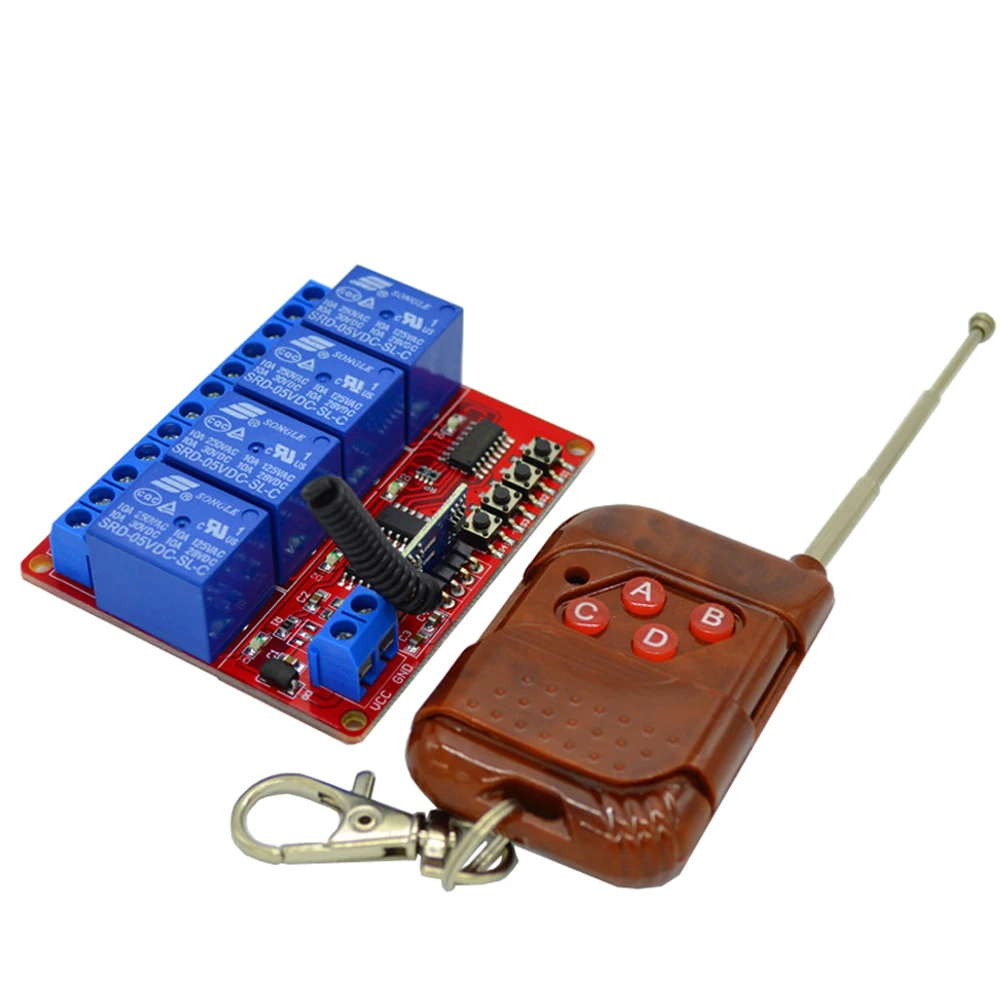

Назначение модуля: Этот модуль может узнать почти все беспроводные контроллеры 315M на рынке для поддержки управления и может управлять большинством бытовых приборов, таких как бытовые электрические фонари, вентиляторы, рисоварки, контроль доступа и т. д.) (Этот модуль может использовать «пульт дистанционного управления» для управления вытягиванием и отключением реле, А также Используйте «кнопки» на модуле для управления вытягиванием и отключением реле, чтобы осуществить Ручное дистанционное управление и интеллектуальное Интегрированное управление; S1 -S4 соответственно OUT1-OUT4 управления на модуле) Введение модуля: Рабочее напряжение: 4,5-5,5 V (входных сигналов) VCC: подключается к положительному полюсу источника питания GND: подключается к отрицательным полюсом источника питания Рабочий ток: около 220 мА (реле закрытого состояния) Статический рабочий ток: около 8 мА (релейное состояние) Размер приемника: 65*56*22 мм (с крепежным отверстием 3 мм) Тип модуля: 4-канальный 5 в 315 м обучающий модуль беспроводного управления (4 канала могут учиться самостоятельно) Расстояние приема: от 15 до 100 метров (через стены) Режим работы: самоблокировка и пробежка двух рабочих модулей (четыре канала могут быть независимо установлены как самоблокировка или пробежка) Инструкции по работе: D5 (индикатор питания Светильник), D1-D4 (Релейный Выключатель Индикатор светильник), D6 (светильник индикатора обучения) Выходной режим: выход является пассивным выходом, и модуль в основном используется в качестве переключателя; Обычно открытый терминал (CK), общий терминал (COM), нормально закрытый терминал (CB) (Примечание: нормально закрытые и общие клеммы подключаются в нормальных условиях. Когда переключатель используется, обычно не используется нормально закрытый конец, используются только обычные открытые и общие концы) Метод исследования: А. После включения, нажмите кнопку обучения S1 и отпустите его немедленно, затем нажмите S1 снова, индикатор обучения будет мигать один раз, а затем отпустите S1 Кнопка; Нажмите кнопку дистанционного управления, которая должна быть изучена, и индикатор обучения будет мигать 2 раза, чтобы доказать, что первый способ обучения успешен B. После включения, нажмите кнопку обучения S2 и отпустите его немедленно, затем нажмите S2 снова, индикатор обучения будет мигать один раз, а затем отпустите S2 Кнопка; Нажмите кнопку дистанционного управления, которая должна быть изучена, и индикатор обучения будет мигать 2 раза, чтобы доказать успех второго способа Обучение C. После включения, нажмите кнопку обучения S3 и отпустите его немедленно, затем нажмите S3 снова, индикатор обучения будет мигать один раз, а затем отпустите Кнопка S3; Нажмите кнопку дистанционного управления, которая должна быть изучена, и индикатор обучения будет мигать 2 раза, чтобы доказать успех третьего Способ доставки D. После включения, нажмите кнопку обучения S4 и отпустите его немедленно, затем нажмите S4 снова, индикатор обучения будет мигать один раз, а затем отпустите S4 кнопка; Нажмите кнопку дистанционного управления, которая должна быть изучена, и индикатор обучения будет мигать 2 раза, чтобы доказать успех четвертого Способ доставки Метод удаления: в выключенном состоянии нажмите и удерживайте любую кнопку обучения S1-S4, затем включите, индикатор обучения мигает 4 раза, отпустите кнопку, чтобы указать, что модуль успешно очищен Самоблокирующийся и jog функция преобразования (этот модуль не имеет функции блокировки) Jog: в состоянии выключения питания нажмите и удерживайте кнопку обучения, а затем включите, индикатор обучения мигает 2 раза, отпустите кнопку и настройте на пробежку выхода. (Нажмите кнопку дистанционного управления, соответствующий канал модуля имеет выход, отпустите выход дистанционного управления) Самоблокировка: в выключенном состоянии нажмите и удерживайте кнопку обучения, а затем включите, индикатор обучения мигает 3 раза, отпустите кнопку, И настройте на самоблокирующийся выход. (Нажмите кнопку дистанционного управления, соответствующий выходной канал модуля будет перевернут, не влияя на состояние других каналов, отпустите пульт дистанционного управления, чтобы сохранить выходное состояние) (4 канала этого модуля устанавливаются независимо, и самоблокировка и пробежка каждого канала устанавливаются независимо, без взаимных помех) Первая Настройка: в режиме отключения питания нажмите и удерживайте клавишу обучения и нажмите S1, а затем включите питание, индикатор обучения мигает 2 раза, отпустите клавишу S1, этот способ настроен на пробежку, после 3 вспышек отпустите настройки для автоматической блокировки) Вторая Настройка: в режиме отключения питания нажмите и удерживайте кнопку обучения и нажмите S2, а затем включите, индикатор обучения будет мигать 2 раза, отпустите кнопку S2, этот способ настроен на пробежку, после 3 вспышек отпустите настройки для автоматической блокировки) Третья Настройка: в выключенном состоянии нажмите и удерживайте кнопку обучения и нажмите S3, а затем включите, индикатор обучения будет мигать 2 раза, отпустите кнопку S3, этот способ настроен на пробежку, после 3 вспышек отпустите настройки для автоматической блокировки) Четвёртая Настройка: в режиме отключения питания нажмите и удерживайте клавишу обучения и нажмите S4, а затем включите, индикатор обучения мигает 2 раза, отпустите кнопку S4, этот способ настроен на пробежку, и после 3 вспышек отпустите настройки для автоматической блокировки)
