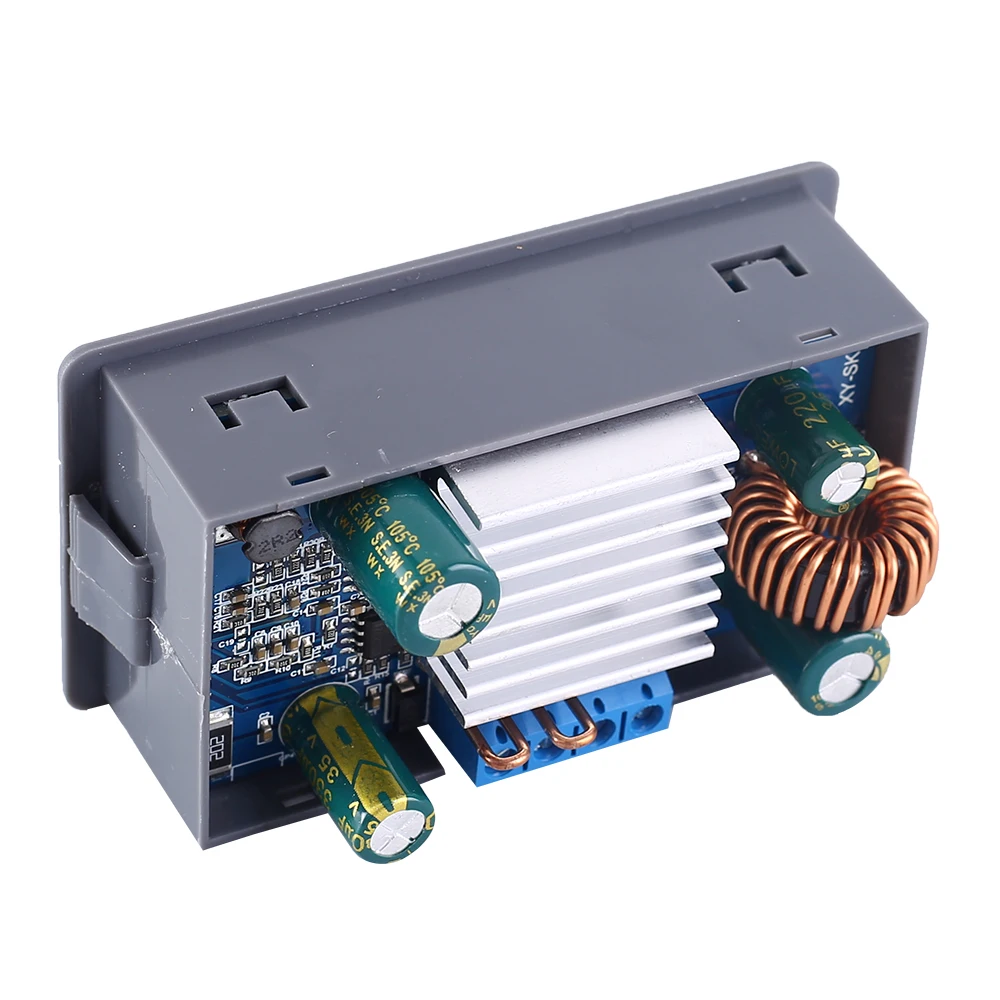

1. Описание:

XY-SK35-это регулируемый постоянный ток постоянного тока, Автоматический Бак-Повышающий Модуль питания с ЖК-дисплеем. HD дисплей Входное напряжение и выходное напряжение, ток, мощность, состояние дисплея, емкость, энергия и время. Регулируемое стабильное выходное напряжение и ток. Установите выходной ток для удовлетворения спроса. Может использоваться как обычный модуль питания buck, Зарядное устройство и светодиодный драйвер постоянного тока. Простой и эффективный, практичный.

Он поддерживает солнечную зарядку и может быть подключен к солнечной батарее.

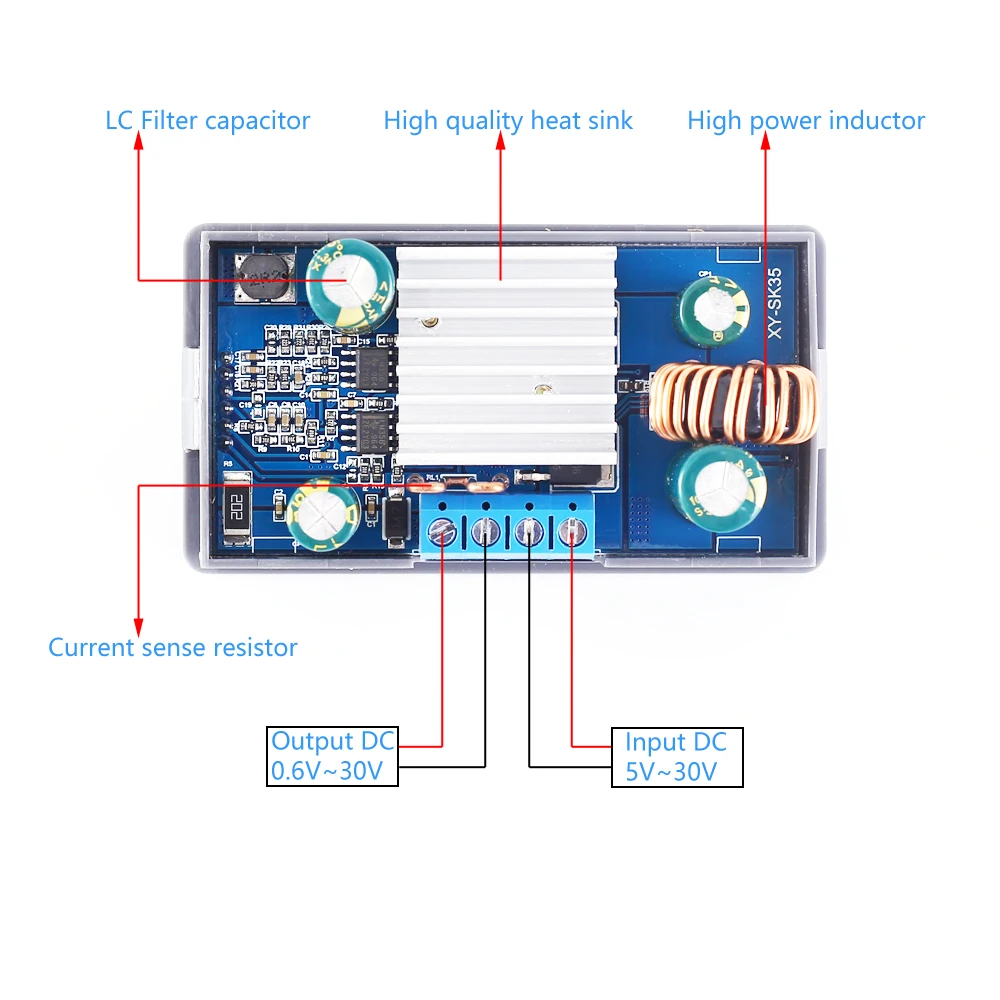

2. Особенности:

1>. Высококачественный радиатор

2>. Несколько параметров отображаются одновременно

3>. Включен/отключен выход

4>. Автоматический бак/повышающее напряжение

5>. Постоянное напряжение постоянного тока на выходе

6>. Солнечная зарядка

7>. Блокировка выходного тока

8>. Поддержка защиты от обратного хода

9>. Поддержка защиты от обратного потока

10>. Поддержка защиты от короткого замыкания

11>. Поддержка защиты от перенапряжения

12>. Поддержка защиты от перегрузки по току

13>. Поддержка защиты от превышения мощности

14>. Поддержка защиты от перегрева

15>. Поддержка отображения входного напряжения

16>. Поддержка отображения выходного напряжения, тока, мощности

17>. Поддержка индикатора рабочего состояния

3. Параметры:

1>. Название продукта: XY-SK35 понижающий модуль питания

2>. Номер товара: XY-SK35

3>. Рабочее напряжение: 5 В-30 В постоянного тока

4>. Выходное напряжение: 0,6 В-30 В постоянного тока

5>. Выходная мощность: 50 Вт (макс. и нужен вентилятор. По умолчанию 35 Вт)

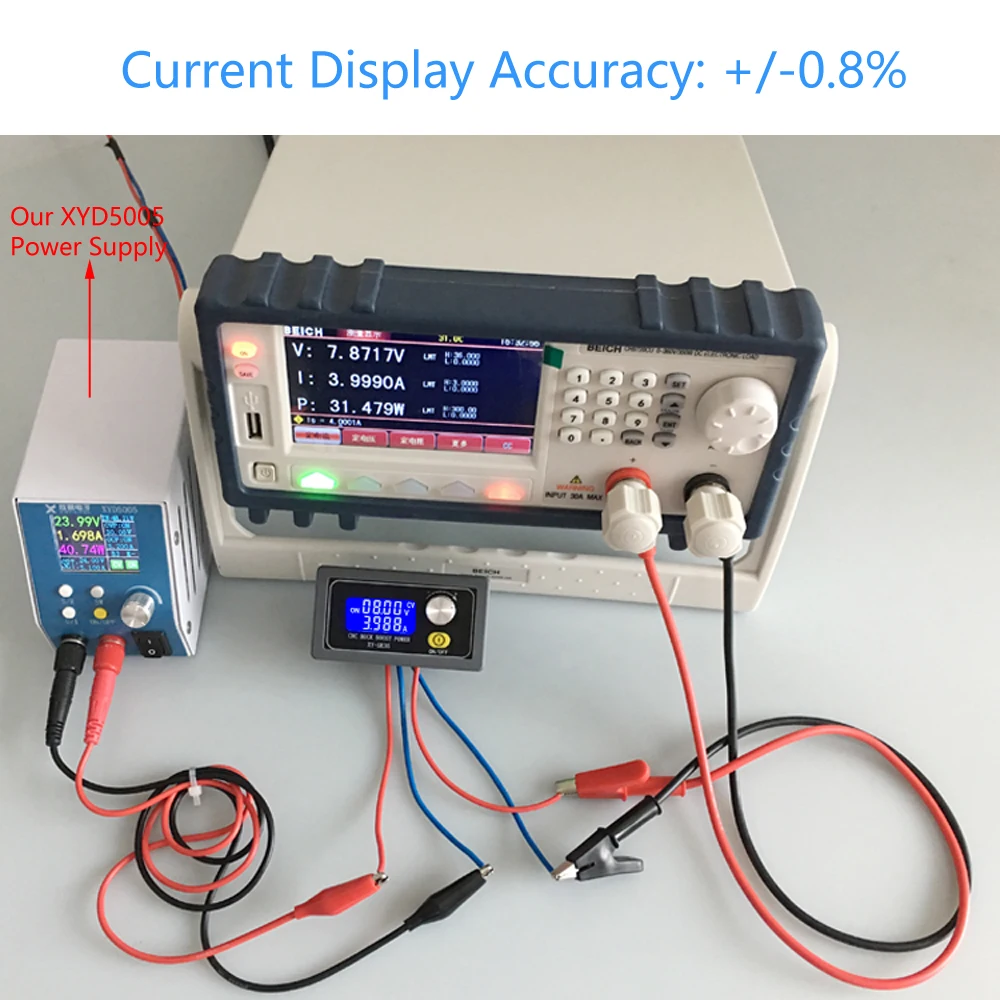

6>. Точность отображения напряжения: 0.5%

7>. Разрешение дисплея напряжения: 0,01 В

8>. Точность отображения тока: 0.8%

9>. Разрешение дисплея напряжения: 0.001A

10>. Эффективность преобразования: около 88%

11>. Защита от обратного хода: Да

12>. Защита от обратного потока: Да

13>. Защита от короткого замыкания: Да

14>. Рабочая частота: 180 кГц

15>. Защита от перегрева: 100 ℃

16>. Диапазон рабочих температур:-20 ℃ ~ 100 ℃

17>. Диапазон рабочей влажности: 0%-95% относительной влажности

18>. Размер: 79*43*48 мм

4. Обычный режим отображения:

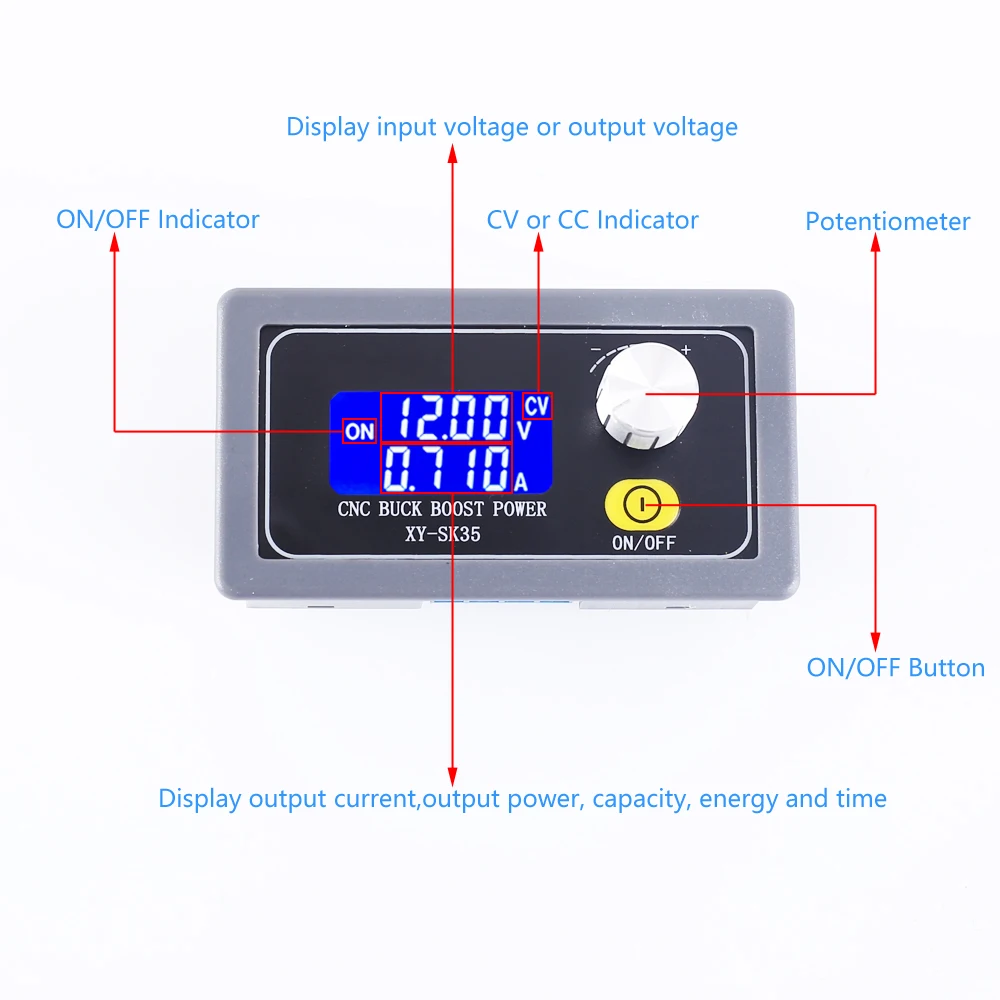

1>. Стандартный дисплей по умолчанию.

2>. Короткое нажатие кнопки «Вкл/Выкл» для включения/отключения выхода.

3>. Длительное нажатие (удерживайте нажатие 2 секунды) кнопка «Вкл/Выкл» для переключения отображения входного напряжения и выходного напряжения.

4>. Короткое нажатие кнопки «Вкл/Выкл», чтобы очистить значение при отображении емкости, энергии и времени.

5>. Поворотный потенциометр: Регулировка выходного напряжения в режиме отображения по умолчанию. ЖК-дисплей CV символ.

6>. Короткое нажатие потенциометра: Переключатель отображения выходного тока A, выходная мощность W, емкость Ah, энергия Wh, время работы h.

7>. Длинное нажатие потенциометра: удерживайте нажатие на 1 секунду для регулировки выходного значения постоянного тока. Затем поворотный потенциометр для установки значения. ЖК-дисплей CC и набор символов.

8>. Длинный пресс-Потенциометр: удерживайте нажатие 3 секунды, войдите в режим настройки параметров. Он используется для установки LVP/OVP/OCP/OPP/OAH/OPH/по умолчанию режима включения питания.

9>. Длинное нажатие потенциометра: удерживайте нажатие 5 секунд, чтобы зафиксировать и разблокировать выходное напряжение и выходное значение постоянного тока.

5. Режим набора параметров:

1>. Длительное нажатие (удерживайте нажатие 3 секунды) потенциометр входит в режим настройки параметров в обычном режиме отображения.

2>. Короткое нажатие потенциометра для переключения параметров: LVP, OVP, OCP, OPP, OAH, OPH, OHP в режиме настройки параметров.

3>. Поворотный потенциометр для установки значения непосредственно для LVP/OVP/OCP/OPP параметров.

4>. Пользователю необходимо нажать кнопку ВКЛ/ВЫКЛ для включения/отключения OAH/OPH/OHP трех параметров, а затем поворотный потенциометр для установки значения. ЖК-дисплей будет отображаться '----' Если отключена функция OAH/OPH/OHP.

5>. При выборе OAH или OPH нажмите кнопку «Вкл/Выкл», чтобы задать значение диапазона статистики. Диапазон OAH 9. 999ач/99.99Ah/999. 9АЧ/9999ач. Диапазон OPH 9.999Wh/99.99Wh/999.9Wh/9999Wh.

6>. Длительное нажатие (удерживайте нажатие 3 секунды) потенциометра для сохранения и выхода из режима настройки параметров в обычный режим отображения.

6. Вспомогательная функция:

1>. Емкость статистики, энергия и время работы: статистики запускаются при включении вывода, и статистики останавливаются, когда включить в следующий раз.

2>. Установите максимальную выходную мощность OAH:XY-SK35 выключенный выход и ЖК-дисплей мигает OAH, когда значение емкости статистики больше, чем установить максимальное значение OAH, Если включена функция OAH. Автоматическая очистка статистики емкости после того, как сигнал тревоги будет очищен. XY-SK35 автоматически подсчитывает, включен ли OAH или нет. Но выход не будет отключен, если отключена функция OAH.

3>. Установите максимальную выходную энергию OPH:XY-SK35 выключенный выход и ЖК-Мигающий Дисплей OPH, когда значение энергии статистики больше, чем максимальное значение OPH, если включена функция OPH. Автоматическая очистка статистики энергии после того, как сигнал тревоги будет очищен. XY-SK35 автоматически подсчитывает, включен ли OPH. Но выход не будет отключен, если функция OPH отключена.

4>. Установите максимальное время работы OHP:XY-SK35 отключен выход и ЖК-дисплей мигает OHP, когда время работы статистики больше, чем установить максимальное значение OHP, если включена функция OHP. Автоматическая очистка статистики рабочего времени после того, как будильник будет очищен. XY-SK35 автоматически подсчитывает, включен ли OHP или нет. Но выход не будет отключен, если функция OHP отключена. Это режим обратного отсчета, если включен OHP.

5>.CC и CV дисплей: LCD будет отображать CC в правом верхнем углу, если выходной ток достигает установленного значения тока. В противном случае дисплей CV.

7. Механизм защиты:

1>.XY-SK35 Поддерживает обратную защиту на входном терминале.

2>.XY-SK35 Поддерживает защиту от короткого замыкания на выходном терминале.

3>. Защита от перенапряжения OVP. Значение защиты по умолчанию составляет 31 В. Но пользователь может изменить значения по мере необходимости. Экран будет отображать OVP и мигать после запуска защиты от перенапряжения.

4>.OCP защита от перегрузки по току. Значение защиты по умолчанию 4.10A. Но пользователь может изменить значения по мере необходимости. Экран будет отображать OCP и мигать после запуска по току защиты.

5>. Защита от превышения мощности OPP. Значение защиты по умолчанию составляет 35 Вт. Но пользователь может изменить значения по мере необходимости. Экран будет отображать OPP и мигать после запуска защиты от превышения мощности.

6>.OTP защита от перегрева. Значение защиты по умолчанию составляет 100 ℃. Он не может быть изменен! Экран будет отображать OTP и мигать после начала защиты от температуры.

7>.LVP под защитой напряжения. Значение защиты по умолчанию составляет 4,7 в. Но пользователь может изменить значения по мере необходимости. Экран будет отображать LVP и мигать после запуска под защитой напряжения. В тесте на разрядку батареи установка соответствующего LVP может эффективно предотвратить чрезмерную разрядку батареи, чтобы не повредить батарею.

8. Использование шагов:

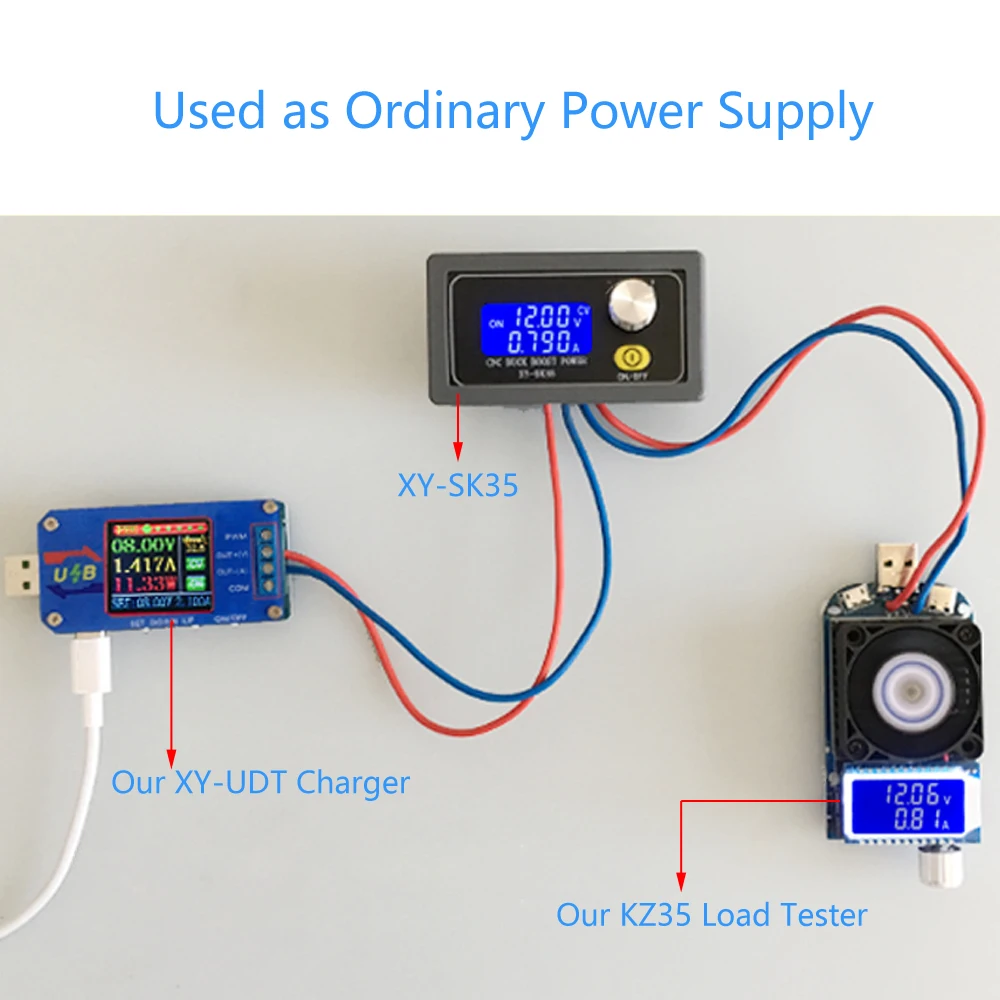

1>. Как обычный шаг вверх/вниз Модуль питания:

1,1>. Подключите правильное входное напряжение на входном терминале;

1,2>. Поворотный потенциометр для установки выходного напряжения в соответствии с требованиями. ЖК-дисплей CV символ.

1,3> удерживайте нажатой потенциометр 1 секунду для регулировки выходного значения постоянного тока. Затем поворотный потенциометр для установки значения. ЖК-дисплей CC и набор символов.

1,4>. Тестирование и использование (например: Максимальный выходной ток модуля составляет 2А, если дисплей 2А на мультиметре. ЖК-дисплей будет отображать символ CC, если выход достигает 2А. В противном случае дисплей CV.)

1,5>. Выходное напряжение будет уменьшаться из-за тока выборочного резистора на выходе. Чем выше ток, тем выше напряжение.

2>. Как зарядное устройство:

2,1>. Топы: модуль питания не может использоваться в качестве модуля зарядного устройства, если он не поддерживает функцию постоянного тока. Разница в напряжении между аккумулятором с недостаточным напряжением и зарядным устройством очень велика. Вызывает чрезмерный ток зарядки даже повреждает батарею. Поэтому для достижения определенного уровня необходимо держать зарядку в режиме постоянного тока. Затем автоматически переключиться обратно на постоянное напряжение зарядки.

2,2>. Убедитесь, что плавающее напряжение заряда и ток заряда для аккумулятора. Если параметр литиевой батареи составляет 3,7 В/2200 мАч, то напряжение поплавкового заряда составляет 4,2 В, а максимальный зарядный ток-1С, что составляет 2200ма.

2,3>. Подключите правильное входное напряжение на входном терминале. (Примечание: Пожалуйста, не подключайте нагрузку во время набора параметров).

2,4>. Поворотный потенциометр для установки выходного напряжения в соответствии с требованиями. ЖК-дисплей CV символ.

2,5> удерживайте нажатой потенциометр 1 секунду для регулировки выходного значения постоянного тока. Затем поворотный потенциометр для установки значения. ЖК-дисплей CC и набор символов.

2,6>. Подключите аккумулятор к выходному терминалу и начните зарядку.

3>. Как мощный светодиодный драйвер постоянного тока:

3,1>. Убедитесь, что светодиодный рабочий ток и максимальное рабочее напряжение.

3,2>. Подключите правильное входное напряжение на входном терминале. (Примечание: Пожалуйста, не подключайте нагрузку во время набора параметров).

3,3>. Поворотный потенциометр для установки выходного напряжения в соответствии с требованиями. ЖК-дисплей CV символ.

3,4> удерживайте нажатой потенциометр 1 секунду для регулировки выходного значения постоянного тока. Затем поворотный потенциометр для установки значения. ЖК-дисплей CC и набор символов.

3,4>. Подключение светодиодный и тест.

9. Примечание:

1>. Входное напряжение защиты от пониженного напряжения 4,7 в. Модуль нуждается в повторной мощности, если вход менее 4,7 в.

2>. Это модуль питания постоянного тока, поэтому он не может подключаться к сети переменного тока.

3>. Пожалуйста, подключите вход перед подключением батареи при использовании в качестве заряда и убедитесь, что выходное напряжение выше, чем напряжение батареи.

4>.'VIN-'и 'OUT-' не могут быть соединены вместе. В противном случае модуль не может поддерживать постоянный ток.

5>. Чтобы сохранить вход более 8 в, необходимо XY-SK35 выход максимальной мощности. Он просто может выводить около 15 Вт при входе 5 В.

6>. Пожалуйста, убедитесь, что входная мощность больше, чем мощность нагрузки.

7>. Пожалуйста, понижайте выходную мощность, если модуль горячий.

8>. Перед использованием ознакомьтесь с руководством и описанием.

10. Применение:

1>. Обычный источник питания;

2>. Зарядное устройство;

3>. Светодиодный источник питания;

4>. Дисплей напряжения прибора;

5>. Измерительный прибор;

6>. Испытание цепи;

7>. Преобразование мощности.

11. Посылка:

1>.1 шт. XY-SK35 понижающий блок питания
