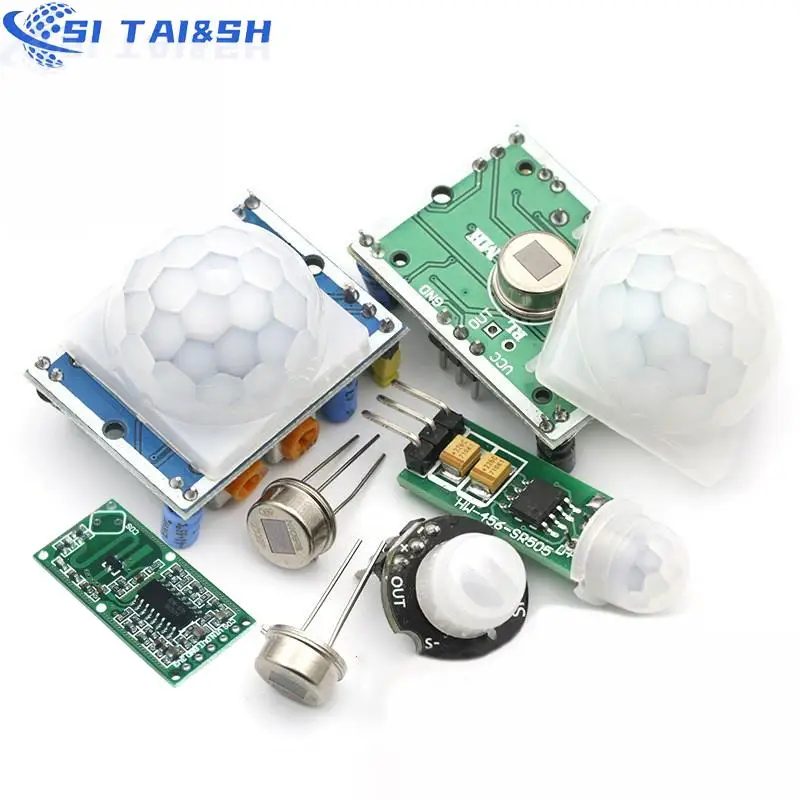

HC-SR501 HC-SR505 AM312 SR602 настраиваемый пироэлектрический инфракрасный мини-модуль PIR

HC-SR501 HC-SR505 AM312 SR602 настраиваемый пироэлектрический инфракрасный мини-модуль PIR

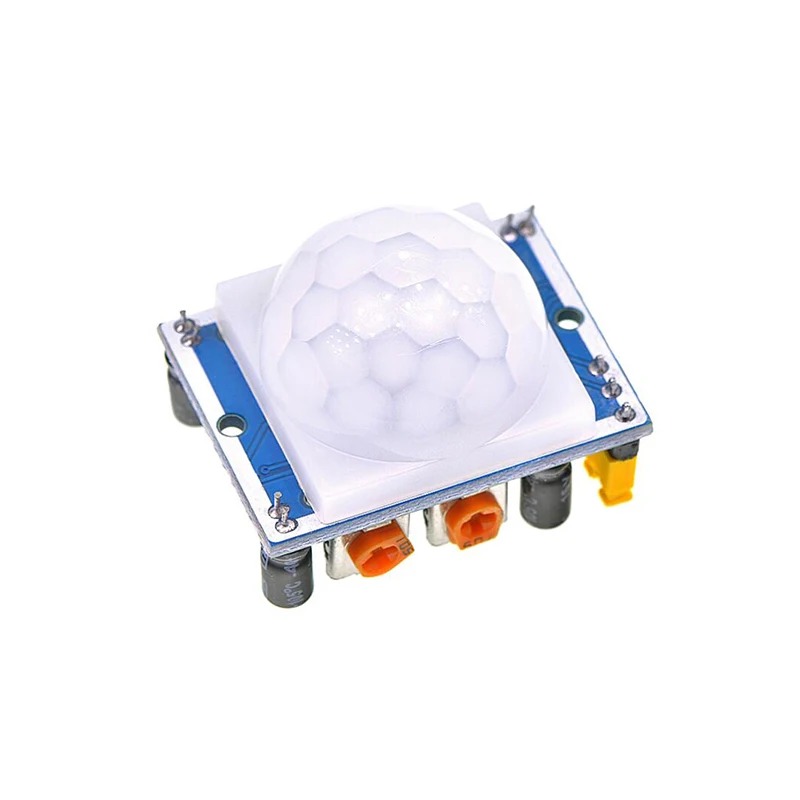

HC-SR501

1. Рабочее напряжение: от 5 в до 20 В постоянного тока

2. Статическое энергопотребление: 65

3. Уровень выходного сигнала: высокая 3,3 V, с низким напряжением 0 В

4. Время задержки: регулируемая (0,3 сек ~ 18 сек)

5. Блокада время: 0,2 секунд

6. Режим запуска: l не повторяется, h может быть повторен, значение по умолчанию для h

7. Диапазон индукции: угол конуса менее 120 градусов, до 7 метров

8. Рабочая температура:-15 ~ + 70

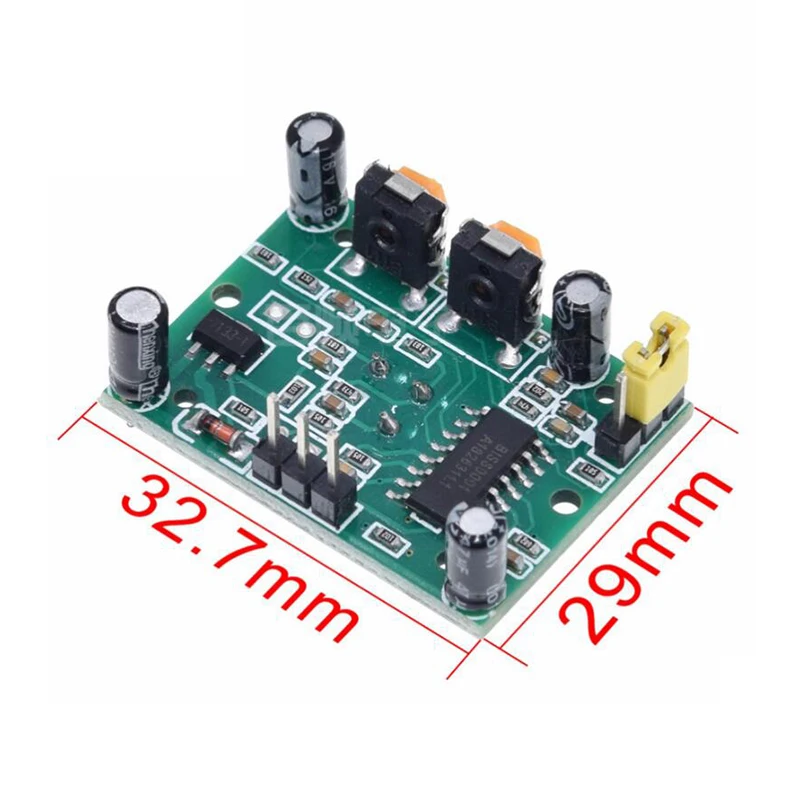

9. Размеры печатной платы: 32*24 мм, отверстие для винта 28 мм, диаметр винта 2 мм, индукция размеров линз: (диаметр): 23 мм (по умолчанию)

Особенности:

1. Автоматический: когда кто-то входит в диапазон зондирования является входным высоким уровнем, люди, покидающие индукционный диапазон, автоматически задерживают закрытие высокого уровня. Выход низкий уровень.

2. Светильник (опционально): модуль для установки места, вы можете установить управление фотографией или сильный светильник в течение дня без индукции. Светильник-это дополнительная функция, Заводская фоторезистка не установлена. Если вы хотите приобрести фоторезистку.

3. Два режима запуска: l не повторяется, h может быть повторен. Опция перемычки по умолчанию h.

A. Не воспроизводимый режим запуска: после того, как датчик выводит высокий уровень, время задержки истекает, выход автоматически изменится от высокого до низкого уровня.

B. Можно повторить срабатывающий способ: что индукционный Выход высокого уровня Хоу, задержка в абзаце, если человек в своем диапазоне индукции в пределах деятельности, его выход будет поддерживать высокий уровень, до тех пор, пока люди не покинут Хоу, только задержка будет высокий уровень становится низким (Обнаружение индукционного модуля для человека каждый раз деятельности Хоу автоматически продлевает время задержки абзаца, и, наконец, один раз действия времени для задержки времени запуска).

4. Индукционная Время затемнения (по умолчанию: 0,2 сек): после каждого использования Индукционная модуль вывода (высокий уровень низкий уровень), вы можете сразу же установить время затемнения, В течение этого времени датчик не получает никакого сенсорного сигнала. Эта функция может быть достигнута (датчик выхода и время блокировки) интервал между работой, Может быть применен к продуктам интервального обнаружения; В то же время эта функция может подавлять различные нарушения нагрузки в процессе переключения.

5. Широкий диапазон рабочего напряжения: напряжение по умолчанию от 5 В до 20 В постоянного тока

6. Потребляемая мощность: тихий ток 65, особенно подходит для устройств с питанием от батареи.

7. Выход сигнала высокого уровня: может быть легко соединен с контуром.

Инструкции по использованию:

1. Индукционный модуль включается в течение примерно одной минуты после инициализации, этот модуль может выводить интервал в течение 0-3 времени, одна минута после входа в режим ожидания.

2. Прямых солнечных лучей следует избегать, насколько это возможно, источников помех, таких как освещение близкого расстояния поверхности модуля объектива, чтобы не вводить помехи сигналы неисправности; используя окружающую среду, насколько это возможно, чтобы избежать движения ветра, ветер вызовет помехи сенсору.

3. Индукционный модуль используется двойной зонд юаня, зонд окна для прямоугольной, двойной юаней (a, Yuan b Yuan) расположен в более длинном направлении концов, dang человек слева направо или справа налево ходил Ши, инфракрасный спектр достигает двойных юаней времени, и расстояние имеет низкую ценность, Низкое значение более большое, индукция более чувствительная, dang человека от положительного к зонду или от Шанг до Xia или от Xia до выше, чтобы ходить Ши, двойное Обнаружение юаней не влияет на дальность изменения инфракрасного спектра, отсутствие плохого значения, поэтому индукция не чувствительна или не работает; Таким образом, когда датчик установлен, следует проверить двойные направления и направления деятельности человека до параллели, насколько это возможно, убедитесь, что пропуски человека имеют двойную индукцию зондами. Для увеличения угла срабатывания в этом модуле Используются Круглые линзы, а также датчики со всех сторон, Но в обоих направлениях вверх и вниз левая и правая сторона по-прежнему имеет сильный индукционный диапазон, чувствительность, все еще должна быть установлена как можно дальше в соответствии с вышеуказанными требованиями.

HC-SR505
HC-SR505 модуль обнаружения малого тела основан на инфракрасной технологии, продуктах автоматического управления, высокой чувствительности, высокой надежности, сверхмаленьком, сверхнизковольтном режиме работы. Широко используется в различных автоматических измерениях электрического оборудования, особенно продуктов автоматического управления на батарейках.

Технические параметры:

Диапазон рабочего напряжения: DC4.5-20V

Статический ток: <60uA

Выход уровень: высокая 3,3 V/с низким напряжением 0 В

Триггер: повторяющийся триггер (по умолчанию)

Время задержки: по умолчанию 8S + -30% (может быть настроен на несколько десятых-десятки минут)

Размеры печатной платы: 10*23 мм

Угол индукции: <100 градусов угол конуса

Индукционное расстояние: 3 метра

Рабочая температура: -20 - + 80 градусов

Размеры сенсорного объектива: диаметр: 10 мм (по умолчанию)

Особенности:
Автоматическая индукция: чтобы войти в диапазон чувствительности на выходе высока, люди оставляют диапазон датчика автоматически задерживать от высокой, выходной низкий. Очень маленький размер.
Воспроизводимый триггер: выход датчика высокий, период задержки, если есть активность человека в его чувствительном диапазоне, выход будет оставаться высоким до тех пор, пока люди не уйдут после высокой переменной задержки (автоматически Расширенный модуль датчика обнаруживает тело человека после каждой активности период задержки, И последний раз событие является отправной точкой времени задержки).
Широкий диапазон рабочего напряжения: Рабочее напряжение по умолчанию DC4.5V-20V.
Микропитание: ток quiescent <50 Микроампер, особенно для продуктов с автоматическим управлением на батарейках.
Выход высокого сигнала: Легкая стыковка и все виды цепей.

Применение:
Индукционные лампы для тела
Игрушки с датчиками тела
Продукты безопасности
Промышленная автоматизация и контроль
Автоматическое определение электрического оборудования
Автоматическое управление на батарейках

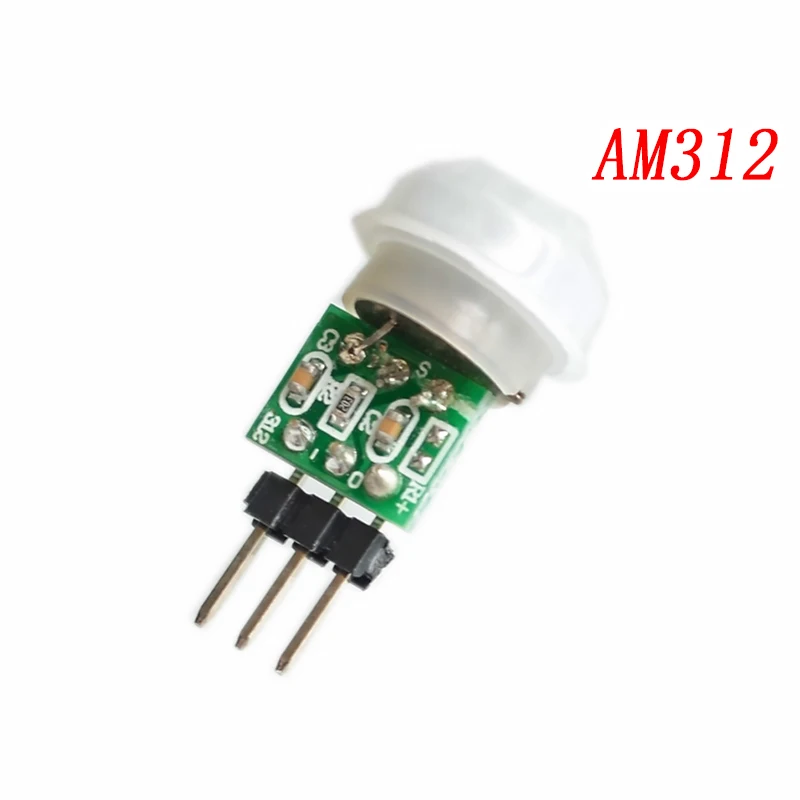

Пассивный инфракрасный мини-датчик

Особенности продукта:

1. Низкое энергопотребление, малый размер, легко установить

2. Внутреннее использование обработки цифрового сигнала, мощное помехи

3. Высокая чувствительность, надежность и может широко использоваться в цепи автоматического зондирования

4. Повторяющийся режим запуска: То есть, после того, как индукционный выход высок, в период задержки, если тело в своем индукционном диапазоне деятельности, выход будет оставаться высоким до тех пор, пока задержка после того, как человек станет низким уровнем. (Т. Е. Модуль зондирования автоматически определяет период задержки после каждой активности человеческого организма и принимает последнее активное время в качестве исходной точки для времени задержки).

Технические параметры:

• Рабочее напряжение: 2,7-12 В постоянного тока;

• Статическая Потребляемая мощность: <0.1ма;

• Время задержки: 2 секунды;

• Время блокировки: 2 секунды;

• Режим запуска: воспроизводимый;

• Диапазон срабатывания: ≤ 100 градусов угол конуса, 3-5 метров; (в зависимости от конкретного объектива)

• Рабочая температура: -20 - + 60 °

• Размеры печатной платы: 10 мм * 8 мм

• Объектив модуля: маленький объектив

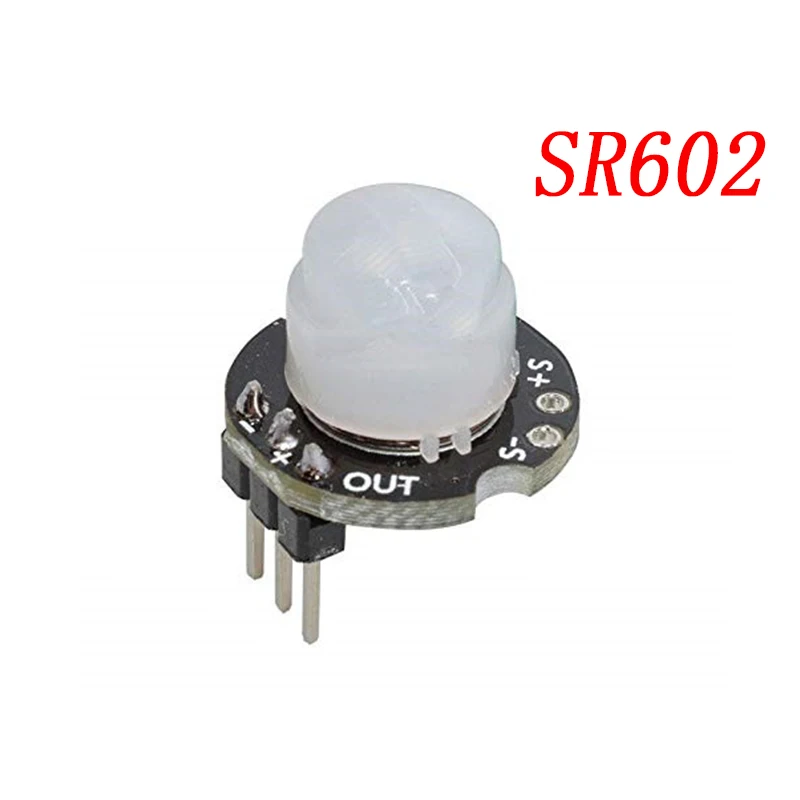

SR602

Рабочие параметры:
Пироэлектрический инфракрасный модуль датчика человеческого тела, Модель: SR-602
Индукционное расстояние: до 5 метров; Рекомендуется 0-3,5 М.
Выход: высокий уровень, H = 3,3 В, L = 0 В
Мощность постоянного тока: 3,3 V-15V
Ток покоя: 20uA

Особенности и использование:
Модуль обладает высокой чувствительностью, быстрой скоростью отклика, низким статическим энергопотреблением, небольшим размером и простой установкой и установкой.
Объектив и штыревой разъем были сварены, и источник питания может быть предоставлен без отладки. Используется для освещения датчика тела, сигнализации, безопасности,
Контроль доступа по требованию изображения, сельскохозяйственное, Лесное и горное оборудование автоматизации.

Ключевая точка:
1. На высоком уровне выхода во время этого изделия регулируется от 2,5 секунд до 1 часа, а время выхода устанавливается на заводе.
Это 2,5 секунд, если вам нужно заменить его, вы можете заменить резистор проволочного чипа. Пожалуйста, прочитайте значение сопротивления, соответствующее типичному времени задержки.
См. Соответствующую таблицу ниже.
2. Время блокировки, 2 секунды, не может быть изменено.
3. Завод определяется как повторяющийся триггер и не может быть изменен.
4. Источника питания Напряжение этот модуль 3,3 до 15В, и предел напряжения является 2,8 до 18В.
5. Выходной последовательности модуля: выход высокого уровня в течение 2 секунд после включения питания, затем переход на низкий уровень и вход в режим ожидания
Статус. Если время задержки изменяется, время выхода модуля на высокий уровень после включения будет соответственно увеличиваться, что можно понять как
Время запуска после включения питания в нормальное рабочее состояние увеличится.
6. После установки Фоточувствительного элемента он не работает днем и ночью, без фоточувствительных элементов и работает весь день (в модуле нет фотодиода, при необходимости приобретайте отдельно. Рекомендация: Обычный фотодиод F3)
Считается, что Фоточувствительный элемент не установлен.
7. Этот модуль очень чувствителен, обратите внимание на положение установки, старайтесь избегать источника теплового излучения (выход/прямой солнечный свет)
8. Чувствительность модуля регулируется, вам нужно заменить резистор чипа. Для получения подробной информации ознакомьтесь с приведенной ниже таблицей.
Сетка.
9. При использовании обычного паяльника 220 В для припоя необходимо отключить питание перед пайкой. Рекомендуется использовать
Паяльник низкого напряжения 24 В, такой как домашний белый светильник 936.

RCWL-0516

Описание товара:
RCWL-0516-это доплеровская Радиолокационная технология, специально используемая для обнаружения движущихся объектов в модулях микроволнового датчика.
Этот модуль имеет характеристики высокой чувствительности, дальней чувствительности, высокой надежности, большого угла обнаружения и широкого диапазона напряжения источника питания. Он широко используется в различных областях индукционного освещения и сигнализации человеческого тела.

Особенности продукта:
Используйте специальный чип управления обработкой сигнала RCWL-9196
Широкий диапазон рабочего напряжения: 4-28 в
По сравнению с традиционным инфракрасным Индукционным PIR, он имеет возможность обнаружения проникновения
Время блокировки, регулируемое расстояние
Выходы поддерживают 3,3 V постоянное напряжение

RE200B

Описание товара:

Модель RE200B
Чувствительный элемент площадь составляет 2,0 × 1.0mm2 материал-основа
Кремниевая подложка толщина 0,5 мм
Длина волны лазера 7-14μm
Средний коэффициент пропускания на светильник> 75%
Выходной сигнал> 2,5 в (420 ° k частота модуляции черного тела 0,3-3,0 Гц 1 Гц полоса пропускания 72.5дб усиление)
Шум <200мВ (mVp-p) (25)
Баланс <20%
Рабочее напряжение 2,2-15 в
Рабочая сила тока 8,5-24μA (VD = 10V Rs = 47kΩ, 25)
Источник напряжения 0,4-1,1 V (VD = 10V Rs = 47kΩ, 25)
Рабочая температура-20-+ 70
Температура хранения-35-+ 80 FOV 139 ° × 126 °
Это показывает, что датчик использует поляризацию изменения термоэлектрического материала и температурную характеристику для восприятия чувствительного инфракрасного излучения двойного дополнительного метода подавления помех, вызванных изменением температуры, и улучшения стабильности работа датчика.
Использование
1. Индекс производительности заключается в том, что при условии измерения исходного резистора R2 = 47KΩ датчик, используемый пользователем, может регулировать размер R2 в соответствии с вашими потребностями.
2. Обратите внимание на положение и размер поля чувствительного элемента, чтобы получить лучший оптический дизайн.
На рис. 3 все измерения выполняются с использованием скальзывания сигнала напряжения от пикового до пикового. Баланс в EA и EB представляет выходное напряжение сигнала двух чувствительных элементов от пикового до пикового значения.
4. При использовании индукционного штифта для сгибания или припоя он должен быть более 4 мм от основания.
5. При использовании датчика, пожалуйста, сначала обратитесь к контакту изображения, особенно для предотвращения ошибок ПИН-кода
