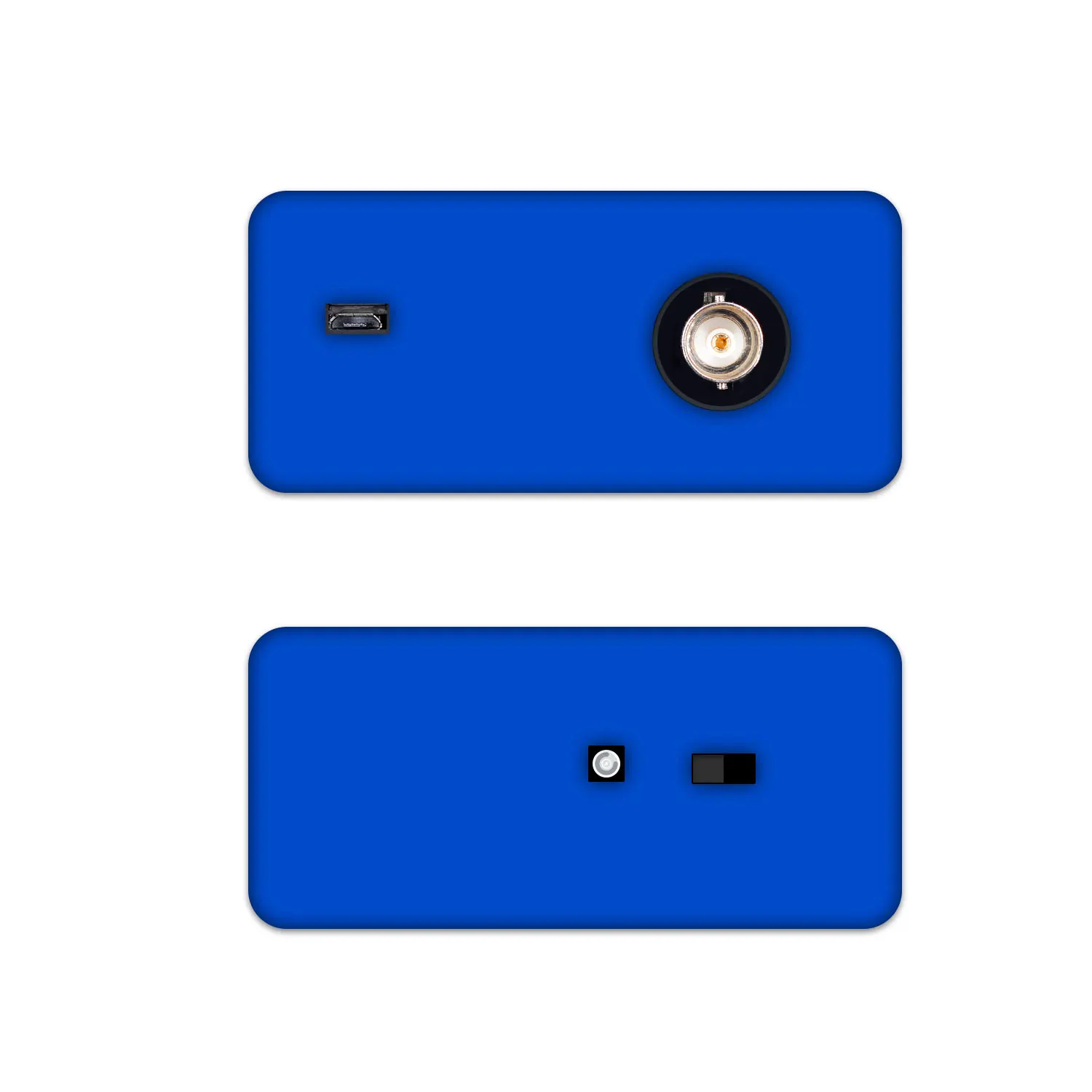

FNIRSI 1C15 Профессиональный цифровой осциллограф 500 мс/с частотой дискретизации

FNIRSI 1C15 Профессиональный цифровой осциллограф 500 мс/с частотой дискретизации

Введение продукта:

1. FNIRSI-1C15-это полнофункциональный, практичный, Экономичный Портативный осциллограф, запущенный Rubyster.
2. Частота дискретизации в реальном времени 500 м, аналоговая полоса пропускания 110 МГц.
3. В дополнение ко всем функциям Обычного Ручного осциллографа, мы добавили одну кнопку быстрой автоматической функции на этой основе, так что вы можете хватать форму волны так же легко, как настольный компьютер.
4. Функция быстрого хранения сигналов, может хранить до 81 фотографии.
5. Справочная Форма волны, вы можете приостановить, чтобы сохранить предыдущую форму волны на экране в любое время, и вы можете сравнить его с обновленной в настоящее время формой волны.
6. Режимы Afterglow и прокрутки упрощают Обнаружение и запись сигналов.
7. Встроенный аккумулятор емкостью 3000 мАч может работать непрерывно более 10 часов при полной зарядке.
8. Корпус оснащен высококачественной силиконовой втулкой, которая не скользит и не садится.
9. Джойстик заменяет оригинальную кнопку направления, которая является более простой и эффективной в эксплуатации.

Цифровой осциллограф 5012H 2,4 дюйма ЖК-дисплей экран 100 МГц полоса пропускания и 500 мс/с частота дискретизации

Ширина аналогового ремешка: 100 МГц
Максимальная частота дискретизации в реальном времени: 500 мс/с
Вертикальная чувствительность: 50 мВ/див ~ 100 в/Див
Горизонтальный диапазон времени: 50S/div ~ 6NS/div
Максимальное тестовое напряжение: 80 в (1X зонд), 800 в (10X зонд)
Глубина хранения: 128 Кб
Входное сопротивление: 1 м
Точность ADC: 8 бит
Режим соединения: AC/DC
Режим запуска: одиночный, нормальный, автоматический
Кромка триггера: восходящий/нисходящий край
Внешнее триггерное напряжение 0-80 в
Дисплей: 2,4-320*240
Источник питания: литиевая батарея 3000 мАч
Размер: 114x74x33 мм

Посылка:
1 хост осциллографа
1 x соответствующий зонд 100 МГц (1X и 10X)
1 х USB кабель для передачи данных
1 x Руководство пользователя

Особенности:
* Четкий экран: 2,4-дюймовый цветной экран с технологией IPS, позволяет чётко читать.
* Аналоговая полоса пропускания 100 МГц: с аналоговой полосой пропускания 100 МГц и частотой дискретизации 500 мс/с. (1X = 5 МГц, 10X = 100 МГц)
* Противоскользящий: портативный размер, легко носить с собой и хранить, поставляется с противоскользящим и противоскользящим силиконовым рукавом для удобства эксплуатации.
* Простота в эксплуатации: изделие оснащено высокой эффективностью одной кнопкой atuo.
* Полная функция запуска: включает в себя один, нормальный и автоматический.

Мини осциллограф 5M полоса пропускания 20MSps частота образцов

Характеристики:
Тип: цифровой осциллограф
Размер экрана: 2,4 дюйма
Разрешение экрана: 320*240
Аналоговая полоса пропускания: 5 МГц
Максимальная частота выборки: 20MSps
Глубина хранения: 40 Кб
Самое высокое тестовое напряжение: 1 Ã-: 40V 10X: 800V
Режим сканирования: Поддержка
Одна кнопка авто: Поддержка
Хранение формы волны: до 500 форм волны
Емкость аккумулятора: 1200 мАч
Время работы в режиме ожидания: 3 часа
Эффект свечения: 1 ~ 8 регулируемый
Требования к зарядке: 5 В/1A/2A/3A/4A
Размер корпуса: 107*70*24 см
Цвет: белый
Материал: пластик + электронные компоненты

Посылка:
1 хост осциллографа
1 x соответствующий зонд
1 х USB кабель
1 x Руководство пользователя

Особенности:
-- Функция хранения: оснащает 16 м места для хранения, что очень удобно и быстро для хранения сигналов, и может хранить до 500 сигналов.
-- Встроенный аккумулятор емкостью 1200 мА · ч: Встроенный литиевый аккумулятор емкостью 1200 мА · ч, может использоваться непрерывно в течение 3 часов после полной зарядки.
-- Одна кнопка-Авто: оснащен эффективной функцией одно касания, результаты измерений отображаются без сложных настроек.
-2,4-дюймовый цветной дисплей: 2,4-дюймовый ЖК-экран с разрешением 320*240. -- Режим дня и ночи: он поддерживает режим дня и ночной режим.
-Полная функция запуска: включает в себя один, нормальный и автоматический.

Осциллограф DIY Kit низкая стоимость цифровой осциллограф

Характеристики продукта:
Максимальная частота дискретизации в реальном времени: 1MSA/s
Аналоговая полоса пропускания: 0-200 кГц
Диапазон чувствительности: 5мв/div-20mV/idv
Максимальное входное напряжение: 50Vpk (1X зонд)
Входное сопротивление: 1 м Ом/20 пФ
Точность: 12 бит
Длина записи: 1024 точек
Режимы соединения: DC / AC / GND
Диапазон времени: 500s/Div - 10us / Div
Режимы запуска: автоматический, нормальный и одиночный
Положение триггера: Центр буфера
Напряжение питания: 9 В постоянного тока (8-10 В)
Потребление тока: ~ 120 мА @ 9 В
Размер основной платы: 94*65 мм/3,7*2,56 дюйма
Размер аналоговой платы: 65*47 мм/2,56*1,85 дюйма
Размер экрана: 52*40 мм/2*1,57 дюйма

Посылка:
Посылка 1:
1 * комплект осциллографа
1 * BNC зонд

Посылка 2:
1 * комплект осциллографа
1 * зонд
1 * Руководство пользователя

Особенности:
<TFT экран: процессор ARM Cortex-M3 (STM32F103C8) и 2,4-дюймовый цветной tft-экран.
<Преимущество: Простота установки и эксплуатации.
<Режимы автоматического/нормального/одиночного триггера: с этими режимами, легко захватывать форму волны момента.
<Дисплей удерживает фиксацию; Может замораживать дисплей формы волны в любое время.
<Многофункциональность: с цифровым дисплеем с параметрами формы волны, такими как частота, период, ширина импульса, коэффициент нагрузки, Макс./мин./AVG./пиковые/виртуальные значения.
<Функция хранения сигналов: не теряет форму сигнала после выключения питания.
<Обнаружение короткого замыкания и открытого замыкания: помочь пользователю узнать ошибку пайки.

Портативный цифровой осциллограф TFT экран 2 МГц 5Msps

Характеристики:
Размер: 68*78*18 мм
Цвет: черный
Материал: пластик, электронный компонент
Полоса пропускания аналоговой частоты: 0-2 МГц
Макс. Частота дискретизации в реальном времени: 5Msps
Вертикальная чувствительность: 2 мВ/Div-20V/див всего 12 классов (путем прогрессивного 1-2-5)
Горизонтальный базовый Диапазон времени: 1 мкс/Div-50s/див 21 класс (путем прогрессивного 1-2-5)
Макс. Входное напряжение: 50Vpk (100Vpp)
Макс. Длина записи: 512/1024 опционально
Входное сопротивление: 1 м ом
Точность ADC: 8 бит
Метод соединения: DC / AC
Тип триггера: автоматический, нормальный, одиночный
Кромка триггера: подъем/опускание
Источник запуска: внутренний/внешний
Напряжение внешнего триггера: 0-15 в
Дисплей: цветной дисплей TFT
Источник питания: 3,7 В 1200 мАч литий-ионный аккумулятор (в комплекте) / USB интерфейс

Посылка:
1 * осциллограф
2 * MCX-clip кабели
1 * USB кабель

1 x осциллограф
1 x MCX-clip кабели
1 x Bnc линия преобразования
Зонд P6020 1/10 20 МГц-1 шт.
1 х USB кабель

Особенности:
<Курсоры времени: Автоматическое вычисление и отображение разницы во времени
<Курсоры напряжения: Автоматическое вычисление и отображение разницы в напряжении
<2 МГц аналоговая полоса пропускания и 5Msps Макс. Частота дискретизации в реальном времени.
<Функция: Сохраните 24 группы заданных параметров, форму сигнала, частоту измерения и Макс./мин./Vpp/Avg. Значения напряжения

Максимальная частота дискретизации в реальном времени: 1Msps
Точность: 12 бит
Глубина буфера выборки: 1024 байт
Аналоговая полоса пропускания: 0 - 200 кГц
Вертикальная чувствительность: 10 мВ/див-5 В/див (1-2-5 прогрессивный способ)
Входное сопротивление: 1MΩ
Макс. Входное напряжение: 50Vpp(1:1 зонд),400Vpp(10:1 зонд)
Режим соединения: DC/AC/GND
Горизонтальный базовый Диапазон времени: 10 мкс/див-50 с/див (1-2-5 прогрессивный способ)
Размер печатной платы: 117*76 мм
Экран: 52*40 мм
Цвет: красный
Материал: металл, АБС-пластик

Посылка:
Комплект 1:
1 х печатные платы осциллографа
Зонд-1 шт.
3 x Руководство пользователя
Комплект 2:
1 х печатные платы осциллографа DIY Kit
1 x Руководство пользователя

Особенности:
* Дисплей: с 2,4-дюймовым tft-экраном. Это легко и надежно для работы цепи. Он может отображать частоту, период, ширину импульса, коэффициент работы, Макс./мин./AVG./пиковые/виртуальные значения.
* Применение: может быть вторичная Разработка на основе этого набора, например, может быть изменена на милливольтметр, регистраторы данных.
* Хорошая производительность: с автоматическими, обычными и одноступенчатыми режимами, легко захватывать форму волны момента.
* Доступный триггер подъема или падения кромки.
* Наблюдательная предыдущая форма сигнала триггера (отрицательная задержка).
* Можно замораживать в любое время отображения формы волны (функция удержания).
* Поставляется 1 кГц/3,3 В квадратный волновой тестовый источник сигнала.
* Функция хранения сигнала: не потеряет форму сигнала после выключения питания.
Обнаружение короткого замыкания и открытого замыкания: может помочь пользователю узнать ошибку пайки.

Характеристики:
Аналоговая полоса пропускания: 0 - 200 кГц
Частота дискретизации: 1Msps макс
Чувствительность: 10 мВ/див-5 В/Див
Вертикальное разрешение: 12 бит
Часовая база: 10us/Div - 50s/Div
Длина записи: 1024 точек
Входное сопротивление: 1MΩ
Входное напряжение: Макс. 50Vpp(1:1 зонд),400Vpp(10:1 зонд)
Комбинированный режим: DC/AC/GND
Размер: 75*80*20 мм/75*80 мм
Цвет: красный/прозрачный
Материал: пластик, металл/акрил

Посылка:
Набор 1: осциллограф "сделай сам" (1 Материнская плата, 1 аналоговая плата, 1 комплект компонентов и деталей, 1 руководство пользователя)
Комплект 2: 1 защитный чехол

Особенности:
<Удобный в использовании: осциллограф с простотой в конструкции и легкость в сборке.
<Функция: предназначена как тренировочный осциллограф. Схема простая, надежная.
<Отлично подходит для DIY: Все детали, необходимые для завершения, включены вместе с инструкциями по сборке и руководством пользователя
<Источник питания: объем может работать на USB или батарее
<Дисплей: с цифровым дисплеем параметров формы волны, может отображать частоту, период, ширину импульса, рабочий цикл, максимальное значение, минимальное значение, среднее значение, пиковое и эффективное значение.

Теплые советы:
<Кабель питания не входит в комплект.

P6100 100 датчик осциллографа на МГц 10:1

Полоса пропускания: 100 МГц
Коэффициент ослабления: X1 X10 ± 2%
Макс. Входное напряжение: 600 В (DC + ACp-p)
Входное сопротивление: 10 МОм
Длина: 1,2 м
Цвет: серый, черный
Материал: пластик

Посылка:
Комплект 1: зонд-1 шт.
Комплект 2: зонд-1 шт., руководство пользователя-1 шт.

Особенности:
* Пропускная способность: Универсальный датчик осциллографа 10:1 полоса пропускания 100 МГц
* Применение: используется с осциллографом от всех производителей.
* Хорошее качество: электрический компонент, который соединяет замыкание под тестом и вход осциллографа.
* Материал: Изготовлен из высококачественного пластика, гладкая поверхность удобна в использовании
