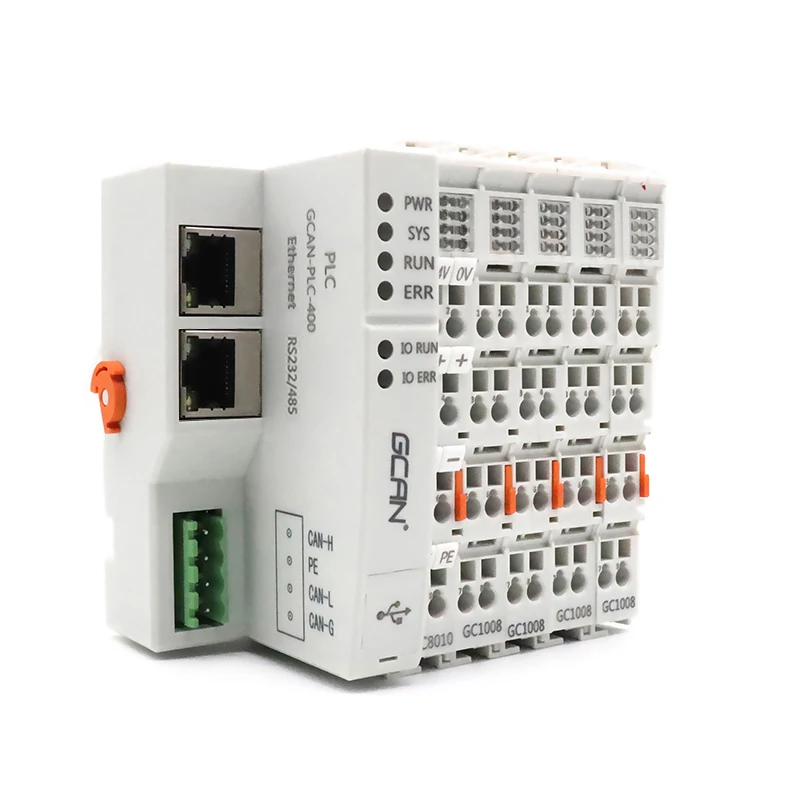

Ethernet PLC совершенно новый небольшой и произвольно расширяемый модульный может

---

ПЛК Соединитель с
Программируемый контроллер Высокая Вычислительная и технологическая мощность

• Компактный дизайн, маленький размер
• Интерфейс связи CANopen и ethernet
• Поддержка 5 языков стандарта IEC61131-3

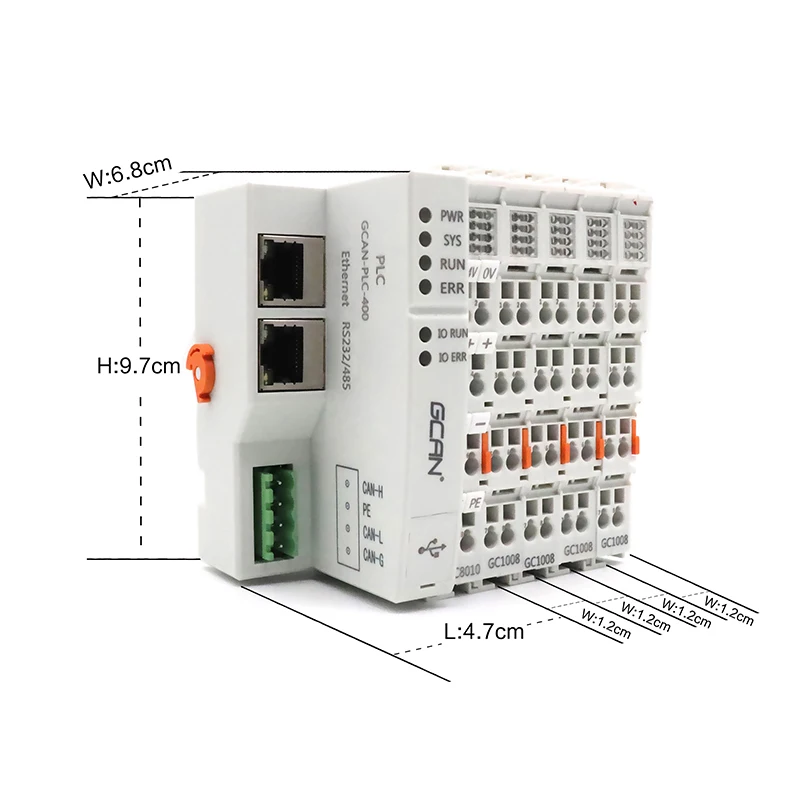

Описание товара Модуль GCAN-PLC состоит из программируемого модуля управления (GCAN-PLC-400/510) и нескольких модулей ввода-вывода (GC-1008/2008/...). Модуль управления использует высокоскоростной процессор и обладает мощными вычислительными и обрабатывающими возможностями. Модуль управления также имеет различные коммуникационные интерфейсы fieldbus, которые пользователи могут использовать для подключения к соответствующей сети и общения с другими устройствами. Серия GCAN-PLC может быть запрограммирована на 5 языков программирования в соответствии с IEC 61131-3, включая: SFC (схема функций последовательности), LD (схема лестницы), FBD (функциональный блок), ST (структурированный текст), IL (таблица инструкций), это упрощает пересадку программного ПЛК. IEC 61131-3 также позволяет использовать несколько языков программирования в одном ПЛК, позволяя разработчикам программ выбирать наиболее подходящий язык программирования для каждой конкретной задачи, И позволяет разным программным модулям одной и той же программы управления записываться на разных языках программирования. Размер изделия Дисплей интерфейса продукта Индикатор питания Интерфейс Ethernet Мощность контроллера 24V вход Интерфейс RS232/485 Мощность ввода-вывода Интерфейс CAN-шины Экранированный провод Параметры изделия

CANopen скорость передачи данных поддерживает	1000k, 500k, 250k, 125k, 100k, 50k 10k
Поддерживает режим PDO	Синхронизация, циклирование, управление событиями, опрос
Терминальные модули	До 32 модулей клемм шины
Передача	4 PDOs ( CANopen) и 4 PDOs ( CANopen)
Режим конфигурации	Автоматическая конфигурация
Интерфейс CAN	Один открытый 4 терминала
Источник питания	24 В постоянного тока (-15%/+ 20%)
Входной ток	70 мА + (общий ток GC-bus), максимум 2,5 А
Пусковой ток	Около 2,5 раз постоянного тока
Контакты питания	Максимум 24 В постоянного тока/максимум 10 А
Электрическая изоляция	1500 Vrms
Рабочая температура	-40,00 ℃ ~ 85,00 ℃
Рабочая влажность	95% RH, без конденсата
Тест Эмс	EN 55024-2011-09;EN 55022-2011-12
Класс IP	ИП 20
Вес	100 г

Выбор модуля ввода-вывода

Главный модуль управления		Основная частота	Цикл сканирования
GCAN-PLC 400		168 м	1 мс

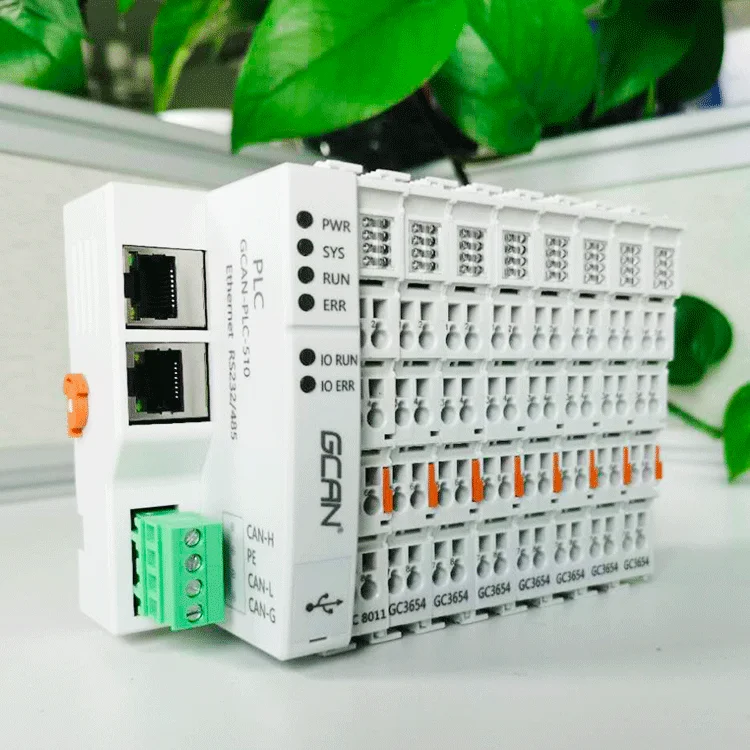

GCAN-PLC 510		400 м	0,2 мс
Модуль ввода-вывода	Тип	Характеристика	Сигнал	Канал
Цифровой Вход	GC-1008	PNP, фильтрация 3,0 мс	24 В постоянного тока	8-канальный
	GC-1502	Добавить/вычесть 24 В постоянного тока, 100 кГц	Счетчик	2-канальный
Цифровой Выход	GC-2008	PNP,Imax = 0,5 A	24 В постоянного тока	8-канальный
	GC-2204	4-релейный выход	230 В переменного/30 В постоянного тока	4-канальный
	GC-2302	24 В постоянного тока, 0,1 А	ШИМ	2-канальный
Аналог Вход	GC-3604/3624	-5 В ~ + 5 В/-10 В ~ + 10 в, 16 бит	-5 В ~ + 5 В/ -10 В ~ + 10 в	4-канальный
	GC-3644/3654	0 ~ 20 мА/4 ~ 20 мА, 16 бит	0 ~ 20 мА/4 ~ 20 мА	4-канальный
	GC-3664/3674	0 ~ 5 В/0 ~ + 10 в AI,16 бит	0 ~ 5 В/0 ~ + 10 в	4-канальный
	GC-3804	PT100, 16-битный, 2-проводной	Рт100	4-канальный
	GC-3822	PT100, 16-битный, 3-проводный	Рт100	2-канальный
	GC-3844/3854/3864	К/с/т	Термопара	4-канальный
Аналог Выход	GC-4602/4622	-5 ~ + 5 В/-10 ~ + 10 в, 16 бит	-5 ~ + 5 В/ -10 ~ + 10 в	2-канальный
	GC-4642/4652	0 ~ 20 мА/4 ~ 20 мА, 16 бит	0 ~ 20 мА/4 ~ 20 мА	2-канальный
	GC-4662/4672	0 ~ 5 В/0 ~ + 10 в, 16 бит	0 ~ 5 В/0 ~ + 10 в	2-канальный
Расширение RS232/485		Расширение GPRS	Расширение WIFI
GC-6101		GC-6201	GC-6501

Примечание: GCAN-IO-8000/8100 не является основным модулем управления PLC, а удаленным модулем ввода-вывода. GCAN-IO-8000-адаптер CANopen, GCAN-IO-8100-адаптер Modbus RTU.

Гибкое программирование
Быстрая реакция системы Серия GCAN-PLC использует немецкую встроенную систему ядер в реальном времени, которая не только обладает высокой производительностью и возможностью обработки в реальном времени, но также поддерживает программирование пользователей на 5 языков программирования, указанных в стандарте IEC 61131-3, включая SFC, LD, FBD, ST и IL. Гибкое использование знакомых языков программирования может сократить цикл разработки проекта. Интеграция общей шины связи без расширения Серия GCAN-PLC была интегрирована с RS232, Ethernet и CAN, тремя общими промышленными коммуникационными интерфейсами fieldbus, которые могут быть запрограммированы для реализации связи и сети шины. Если пользователи хотят реализовать протоколы Modbus, CANopen и другие протоколы связи, мы предоставим пользователям образцы программ для их справки. Интерфейс Ethernet Интерфейс RS232/485 Интерфейс CAN-шины Удлинить случайный номер ввода-вывода Серия GCAN-PLC может расширить количество модулей ввода-вывода в соответствии с фактическими потребностями пользователей. Можно удлинить до 256 модулей. Пользователи могут свободно выбирать тип ввода-вывода, например: аналоговый модуль количества, цифровой модуль количества и т. д. Серия GCAN-PLC очень маленького размера, пользователи могут расширять различные функции в компактном пространстве. Может удовлетворить потребности разных клиентов. Не нужно использовать специальный инструмент загрузки Серия GCAN-PLC может загрузить программу с общим кабелем Micro USB, что означает, что пользователям нужно только использовать общий кабель данных телефона android на рынке для завершения отладки и загрузки программы. Не нужно покупать специальный загрузчик, это может сэкономить стоимость, и не будет никаких линий загрузки в полевой отладке, вызванной работой, не может продолжаться. Применение GCAN-PLC-400 управляет серводвигателем через CANopen, а затем управляет подшипниками через Серводвигатель для достижения механического управления. Благодаря настройке клавиши светодиодный Рабочий режим и результат на выходе передаются на экран через Modbus для просмотра пользователями. Компьютер отправляет данные в ПЛК удаленно через сеть (TCP), а ПЛК отправляет импульсы для управления работой двигателя. Часто задаваемые вопросы В: вы торговая компания или производитель? О: GCAN Technology-это производитель с собственной командой НИОКР и производственной линией, которая может контролировать качество от поставщика и поддерживать изготовление на заказ и OEM. В: сколько времени занимает Доставка? О: обычно в течение 1-3 дней. Или 5-7 дней, если количество большое. Свяжитесь с нами для получения более подробной информации. В: предоставляете ли вы образцы? Это бесплатно или дополнительно? О: Минимальная сумма заказа составляет 1 шт. по нормальной цене. Вопрос: каковы условия оплаты? Ответ: оплата <= 1000 долл. США, 100% предоплата. Оплата> = 1000 долл. США, 30% T/T предоплата, остаток перед отправкой. Упаковочный лист Руководство по эксплуатации

Руководство пользователя

Программа SОдежда

Послепродажное обслуживание Все наши основные продукты являются независимыми исследованиями и разработками. Мы предоставляем бесплатную гарантию на один год после продажи, пожизненное бесплатное программное обеспечение и техническую поддержку. Если у вас есть какие-либо вопросы, наш инженер послепродажного обслуживания ответит вам, пожалуйста, не стесняйтесь покупать.

---
