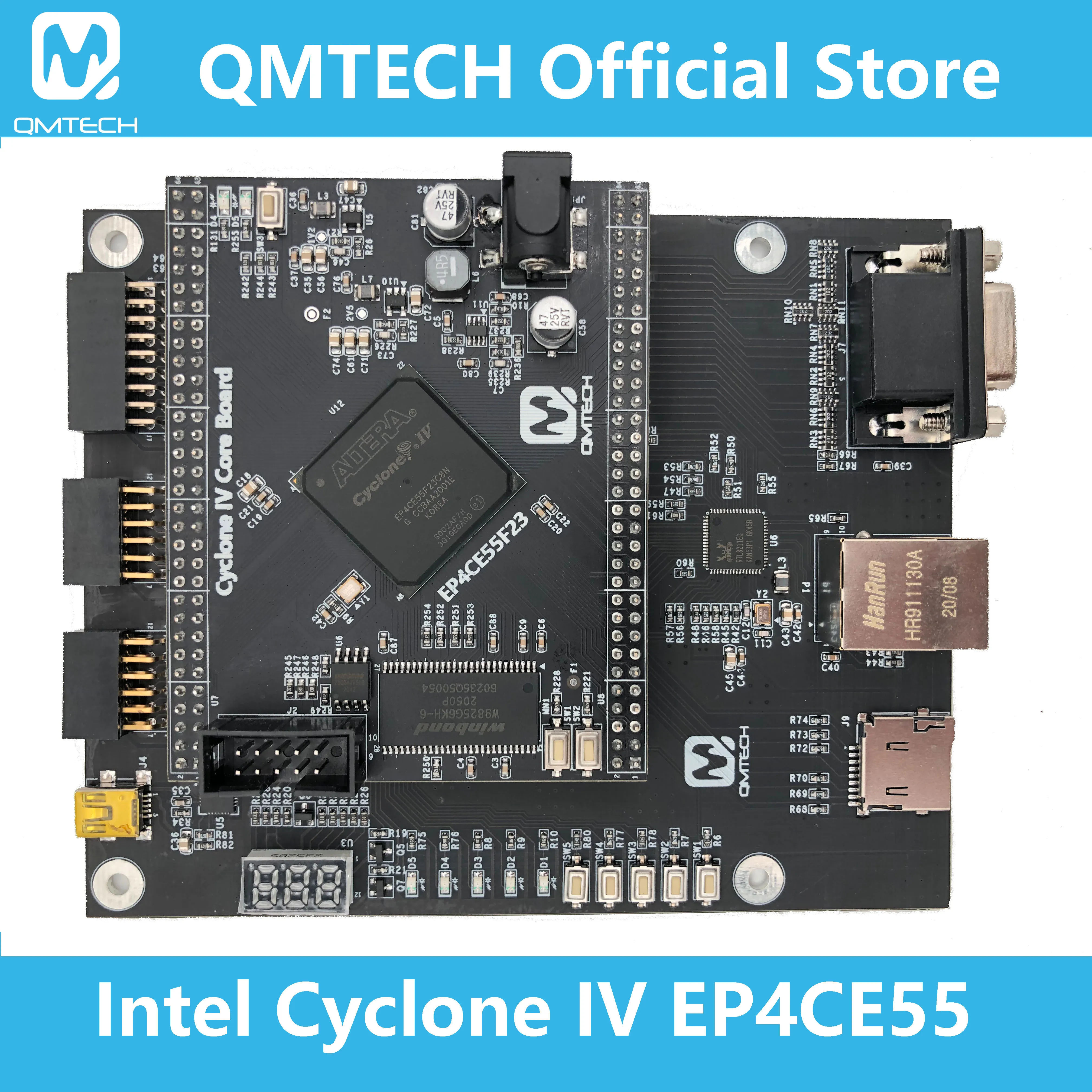

QMTECH Altera Intel FPGA основная плата Cyclone IV CycloneIV EP4CE55 SDRAM макетная | Компьютеры и офис

QMTECH Altera Intel FPGA основная плата Cyclone IV CycloneIV EP4CE55 SDRAM макетная | Компьютеры и офис

Спецификация:

• Бортовой FPGA: EP4CE55F23C8N;
• Встроенный внешний FPGAЧастота кристаллов:50 МГц;
• EP4CE55 имеет богатую оперативную памятьРесурс;
• EP4CE55 имеет 55к логических ячеек;
• Бортовая Winbond SPI Flash W25Q64, 8 Мб для кода конфигурации пользователя;
• Бортовой 32 Мб Winbond SDRAM,W9825G6KH-6;
• Бортовой 3,3 V блок питания для FPGA с помощью MP2315 широкого входного диапазона DC/DC;
• EP4CE55 корE плата имеет две 64p, шаг 2,54 мм заголовки для расширения 108 пользователей IOs;
• Плата EP4CE55 core имеет 3 пользовательских переключателя;
• EP4CE55 сердцевина кабанаD имеет 2 пользовательских светодиода;
• Плата EP4CE55 core имеет интерфейс JTAG, с помощью 10p, шаг 2,54 мм заголовка;
• Размер печатной платы EP4CE55 core составляет: 6,7 см х 8,4 см;
• Источник питания по умолчанию для платы: 1A @ 5V DC, тип заголовка DC: DC-050, 5,5 мм x 2,1 мм;
• Дочерняя плата EP4CE55 обеспечивает интерфейс VGA 5-6-5 с помощьюРазделители резисторов;

• Дочерняя плата EP4CE55 обеспечивает последовательный порт USB в UART с помощью CP2102N;

• Дочерняя плата EP4CE55 обеспечивает 5 пользовательских светодиодов и 5 пользовательских клавиш;

• Дочерняя плата EP4CE55 обеспечивает интерфейс карты MicroSD/TF;

• Дочерняя плата EP4CE55 обеспечивает 7-SEG светодиоды;

• Дочерняя плата EP4CE55 обеспечивает интерфейс камеры и 2 заголовка xPMOD для пользователя IOs;

Комплектация:

• Один кабель USB 2,0 типа A-Mini B, штекер-штекер 5Pin.
• Один QMTECH _EP4CE55_ SDRAM основная плата и одна Дочерняя плата.
• Один тип ЕС 5 в постоянного тока или один тип США 5 в постоянного тока.
• Схема, руководство пользователя, программа тестирования предоставляются через Github. Найдите ключевое слово CYCLONE_IV_EP4CE55 в Github.
• Схемы, руководство пользователя, тестовую программу можно загрузить изHttp://www.chinaqmtech.com/download_fpga.
• Одна материнская плата QMTECH_CYCLONE_IV_EP4CE55 + Дочерняя плата.

Официальный форум поддержки:

Http://forum.chinaqmtech.com/forum.php
