HX711 24 битный аналого-цифрового преобразователя постоянного тока

Прецизионный 24 битный аналого-цифрового преобразователя (АЦП) для весовые весы и промышленного контроля непосредственно взаимодействовать с мостиком датчика.

Технические характеристики:

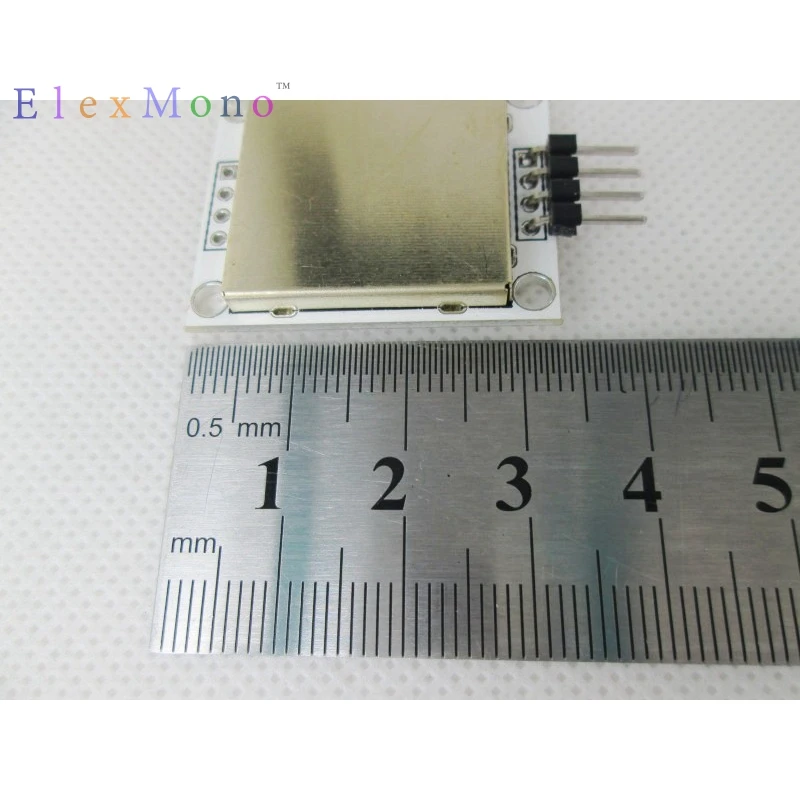

1) низкий уровень шума, программируемый усилитель на борту; 2) дополнительные скидки: 32, 64, 128; 3) Встроенный стабилизатор напряжения может непосредственно заряжать A/D преобразователь и внешний датчик веса; 4) Поддержка применения внешнего кристалла или осциллятора; 5) автоматический сброс при включении питания; 6) Удобный, удобный цифровой контроль и Последовательная связь; 7) нет необходимости в программировании регистра чипов: Все управляющие сигналы поступают от контактов; 8) синхронное подавление помех от источника питания 50 Гц и 60 Гц; 9) Потребляемая мощность: типичный рабочий ток <1.6ма; Ток разрыва <1μA; 10) Входное напряжение: 2,6 ~ 5,5 V 11) связь с последовательным портом через pins PD_SCK и DOUT: для вывода данных выберите входной канал и усиление. 12) Размер платы: PCB :33*28 мм

Образец программу драйвера:

Sbit ADDO = P1 ^ 5; Sbit ADSK = P0 ^ 0; Неподписанная длинная Индикация (void){ Неподписанное длинные часовой стрелки; Unsigned char i; ADSK = 0; Рассчитывать = 0; В то время как (ADDO); Для (i = 0;i<24;i + +){ ADSK =-1 шт.; Количество = число <1; ADSK = 0; If (ADDO) Count + +; } Долл. США ADSK =-1 шт.; Количество = количество ^ 0x800000; ADSK = 0; Возврат (счет); } Долл. США Конец описания.
