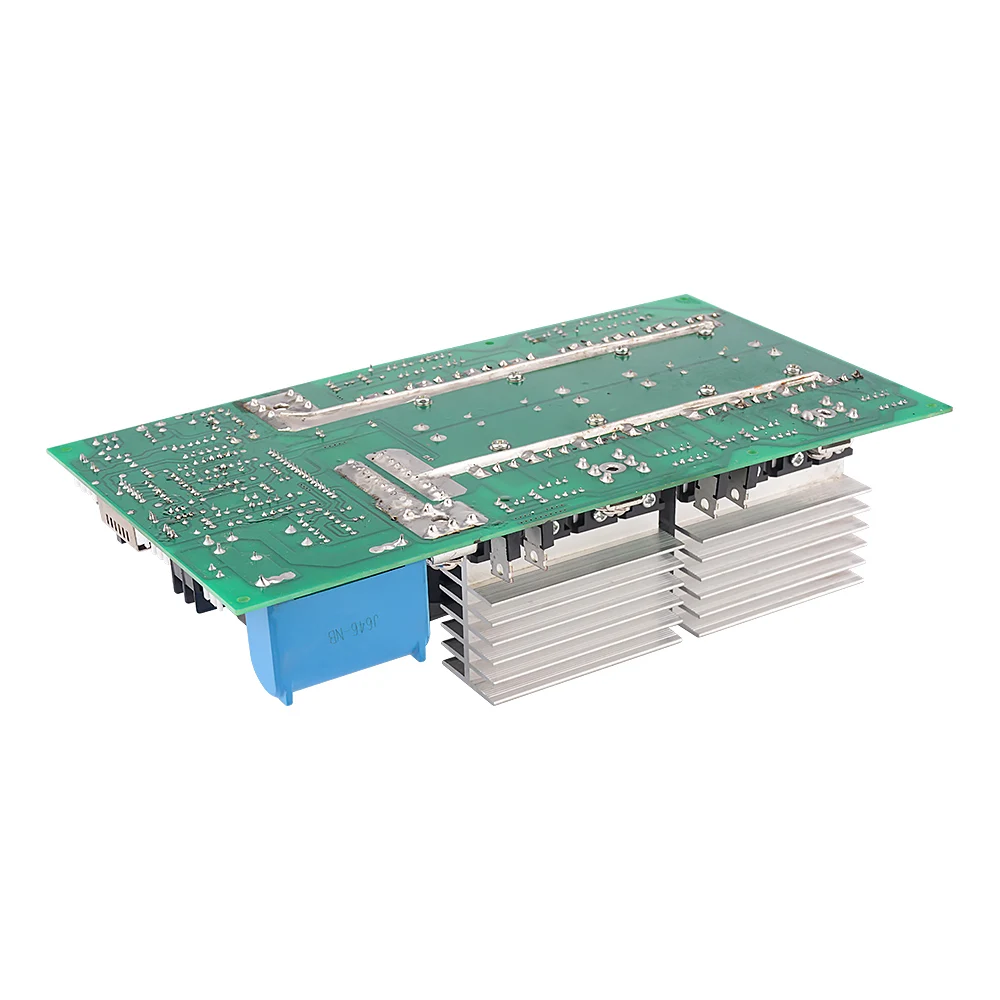

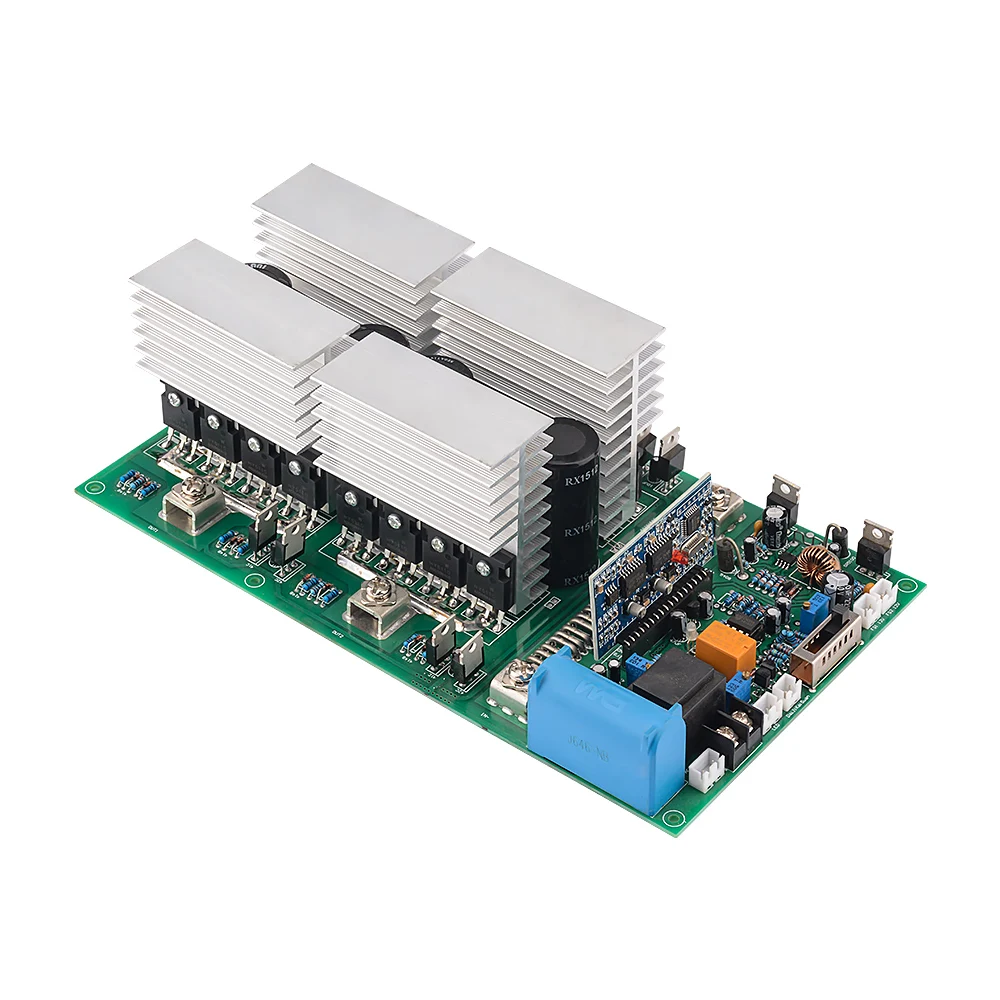

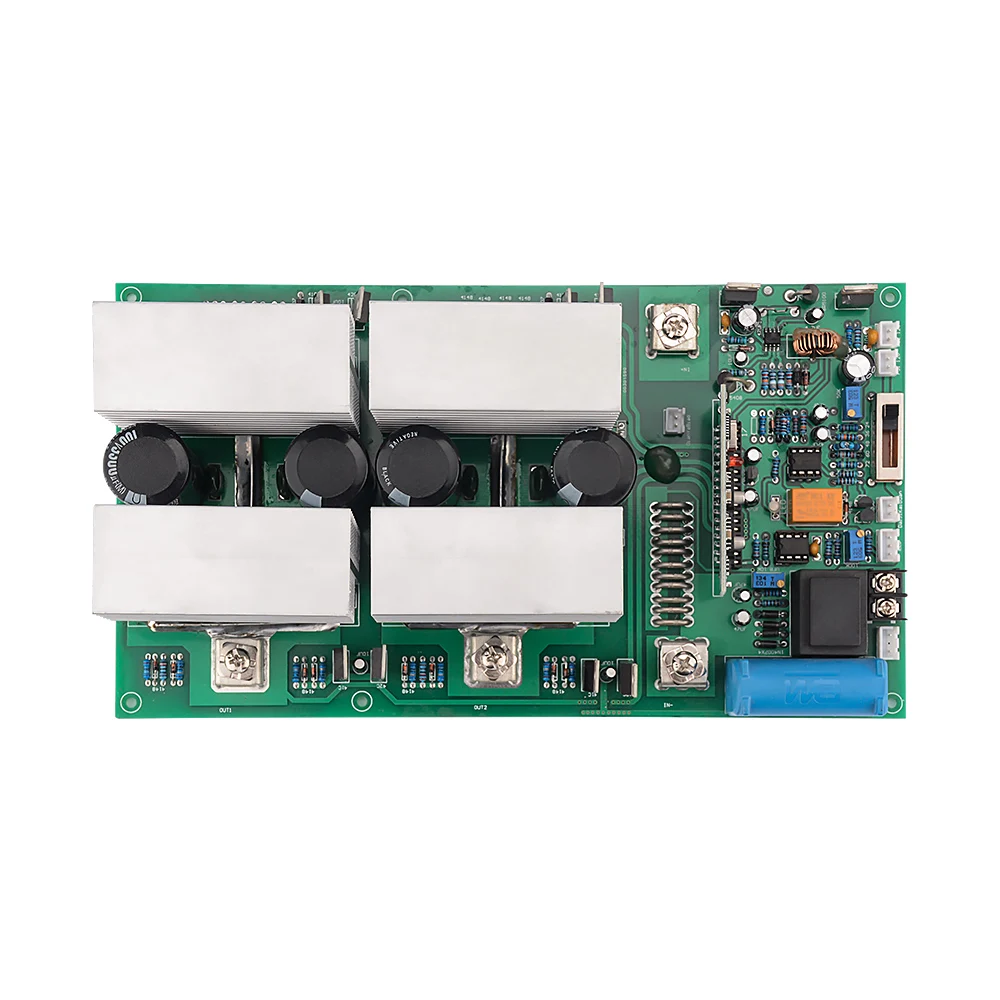

Плата инвертора немодулированного синусоидального сигнала SUNYIMA печатная плата 24

---

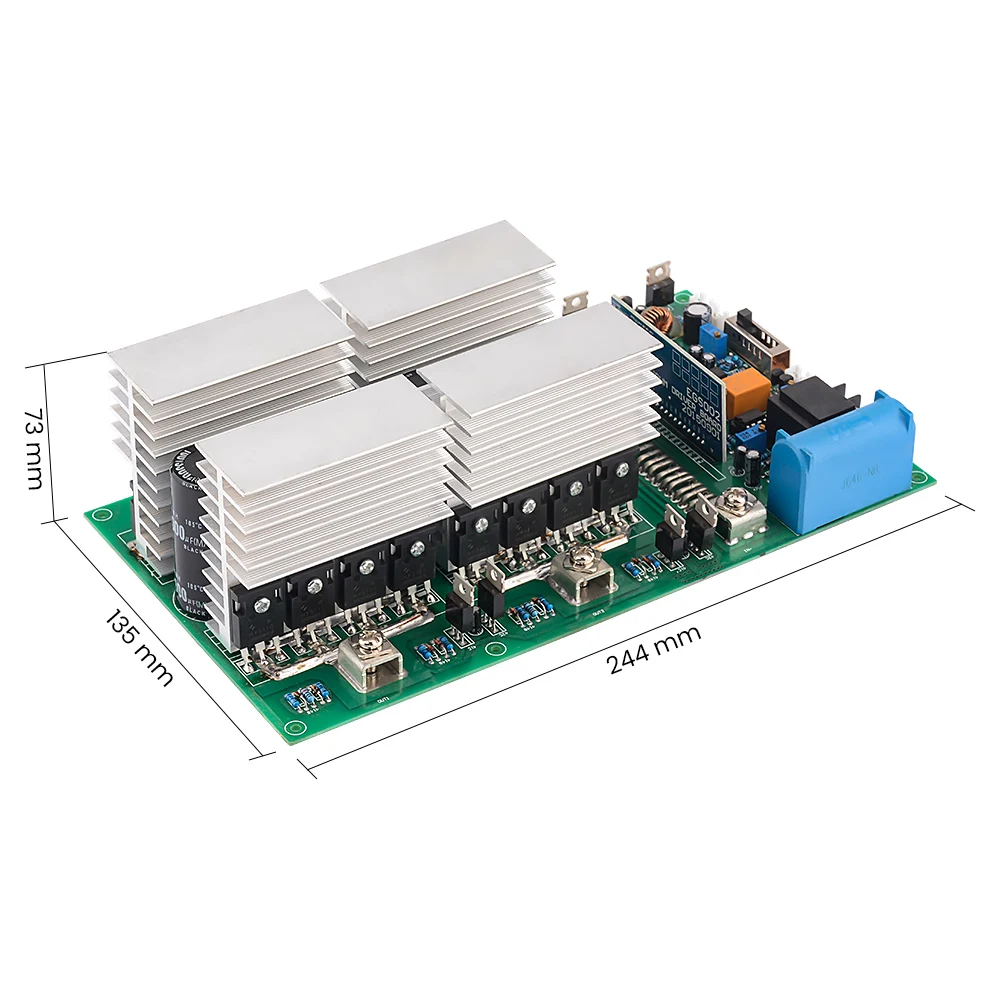

Ясно, что эта материнская плата является материнской платой инвертора мощности, И трансформатор частоты мощности необходим для использования!   Размер доски: 241x135x90mm   Джемпер Название: FRQSEL0 При коротком замыкании JP1 выбирается выход 60 Гц При коротком замыкании JP5 Выберите выход 50 Гц   Настройка перемычки по умолчанию Плата драйвера JP5 JP2 JP7 JP8 короткого замыкания при выходе из фабрики, Соответствующая функция 50 Гц 3S мягкий старт, время работы 300 мс, Пользователи могут изменить его в соответствии с их потребностями   Примечание: перемычки одной и той же функции не могут быть сокращены одновременно   Светодиодный предупреждающий инструкции по уходу за изделием Нормальное: always on Перегрузки по току: мигает 2 раза, выключается в течение 2 секунд, держит на велосипеде Перенапряжение: мигание 3 раза, выключение в течение 2 секунд, сохранение езды на велосипеде Понижение напряжения: мигание 4 раза, выключение в течение 2 секунд, удерживайте петлю           Мощность Частота синусоида инвертор основная плата Описание функции: Выберите батарею 12 В в качестве примера: {24 в 36 в 48 в 60 в 72 в, что соответствует размерам 12 В}   1. Защита от низкого напряжения батареи: В тех случаях, когда напряжение батареи ниже, чем 10,5 V в расчете на коробку, инвертор отключится инвертора (без выходного напряжения переменного тока в настоящее время), и инвертор будет находиться в режиме ожидания.   2. Защита от перенапряжения батареи: Когда напряжение батареи выше 14,8 в на ячейку, инвертор также отключит инвертор и войдет в режим ожидания.   3. Батарея автоматически запускается нормально: В тех случаях, когда батарея находится под защита от низкого напряжения, когда солнечной или ветровой энергии заряжает батарею до 12,5 V в расчете на коробку, инвертор автоматически начинает выходное напряжение переменного тока для питания к нагрузке. Защита от перенапряжения батареи: После защиты от перенапряжения инвертор также начнет автоматически, когда он вернется ниже 14,8 в на ячейку.   4. Вентилятор контроля температуры и защита от перегрева: Вентилятор не вращается, когда инвертор работает нормально. Когда температура слишком высокая, вентилятор автоматически запускается. Когда температура падает, вентилятор автоматически прекращает работу. Когда вентилятор поврежден и температура становится слишком высокой, инвертор отключит инвертор и войдет в режим ожидания. Когда температура падает, инвертор автоматически начинает выводить переменный ток.   5. Защита от ударов и короткого замыкания: Инвертор имеет аппаратную защиту от волн в режиме реального времени и защиту от короткого замыкания с задержкой программного обеспечения (400 мс), а также трансформатор изоляции частоты питания, Что повышает ударопрочность и надежность продукта.   Трансформатор конфигурации: Форма кольца, квадратная форма (EI, F), u-форма (CD), форма рта, Вход AC 220v Выход-одна обмотка 12 В-40 В переменного тока. Используйте наш Инвертор 24-72 В и подключите его к использованию. Рекомендуется подходящая мощность трансформатора:   12-14 в до 220 В трансформатор для 24 В источника питания Трансформатор от 18-21 в до 220 В для 36 В источника питания Источник питания 48 В с трансформатором 24-27 в до 220 В Трансформатор от 30 до 35 В до 220 В для источника питания 60 в Большие размеры 36-40V до 220 В трансформатор в течение 72V источника питания Примечание: для той же платы, чем ниже напряжение источника питания, тем ниже выходная мощность. Например, выходная мощность засекреченной обычной платы составляет около 2500 Вт, когда она питается от 24 В. При вводе 72 в, Выходная мощность основная плата 7500W, а не 24v может также 7500 Вт Выход питание от аккумулятора, это очень важно!   Посылка включает в себя: 1 Мощность Частота Чистая синусоида Инвертор основная плата
