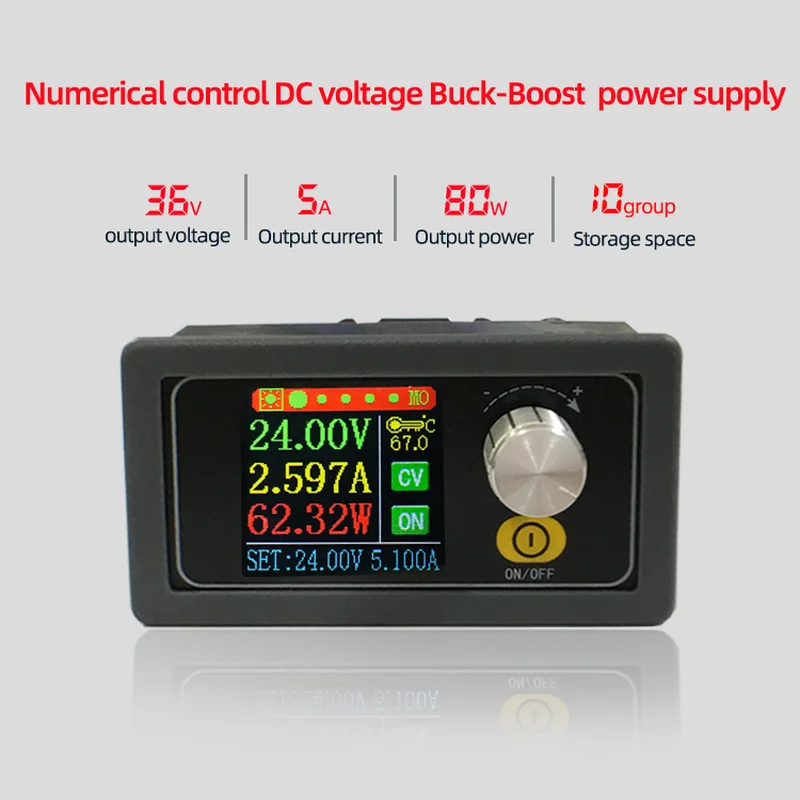

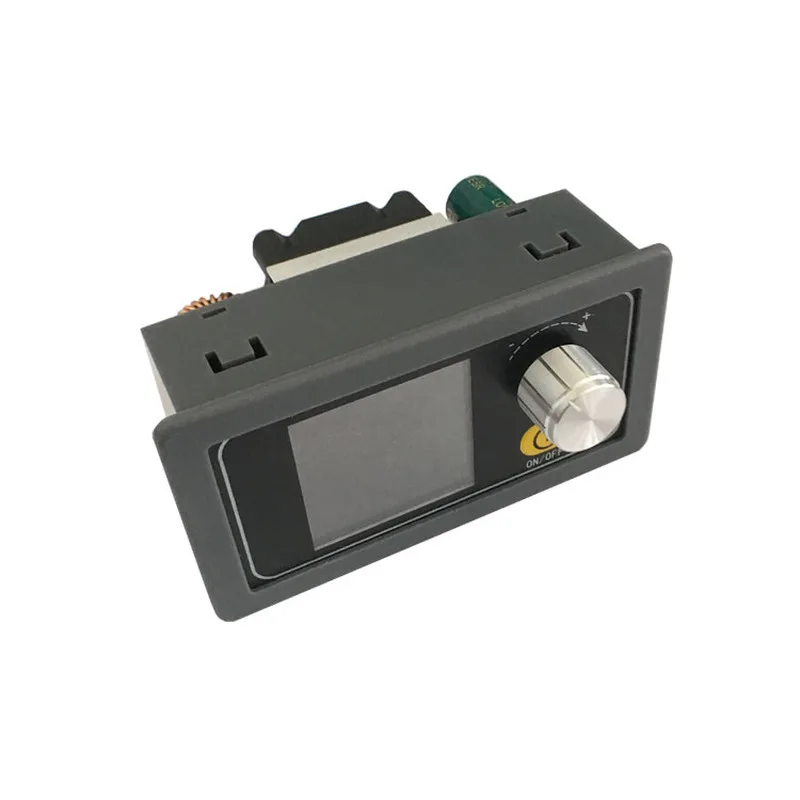

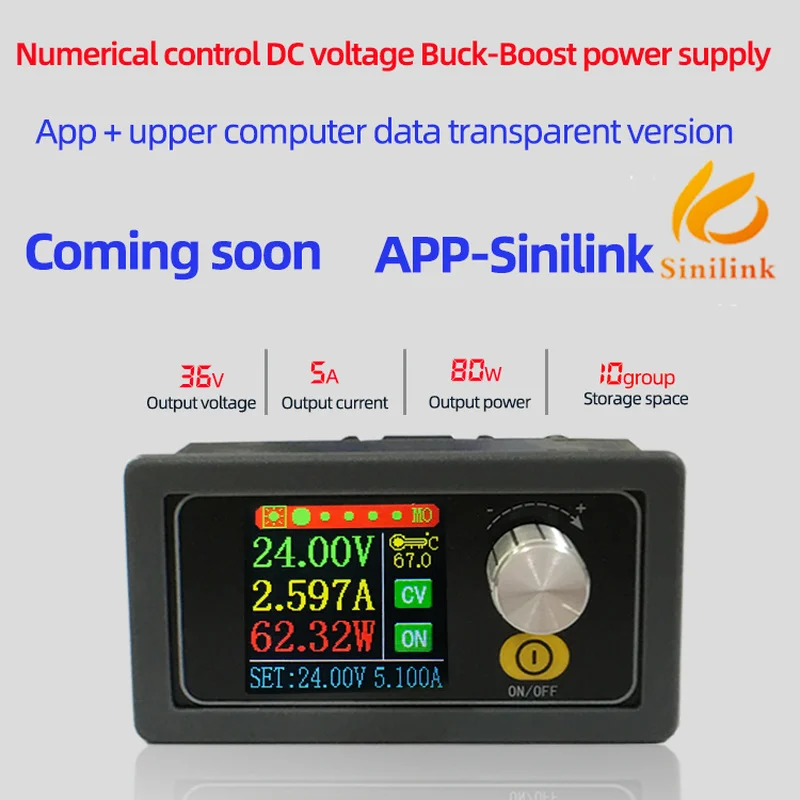

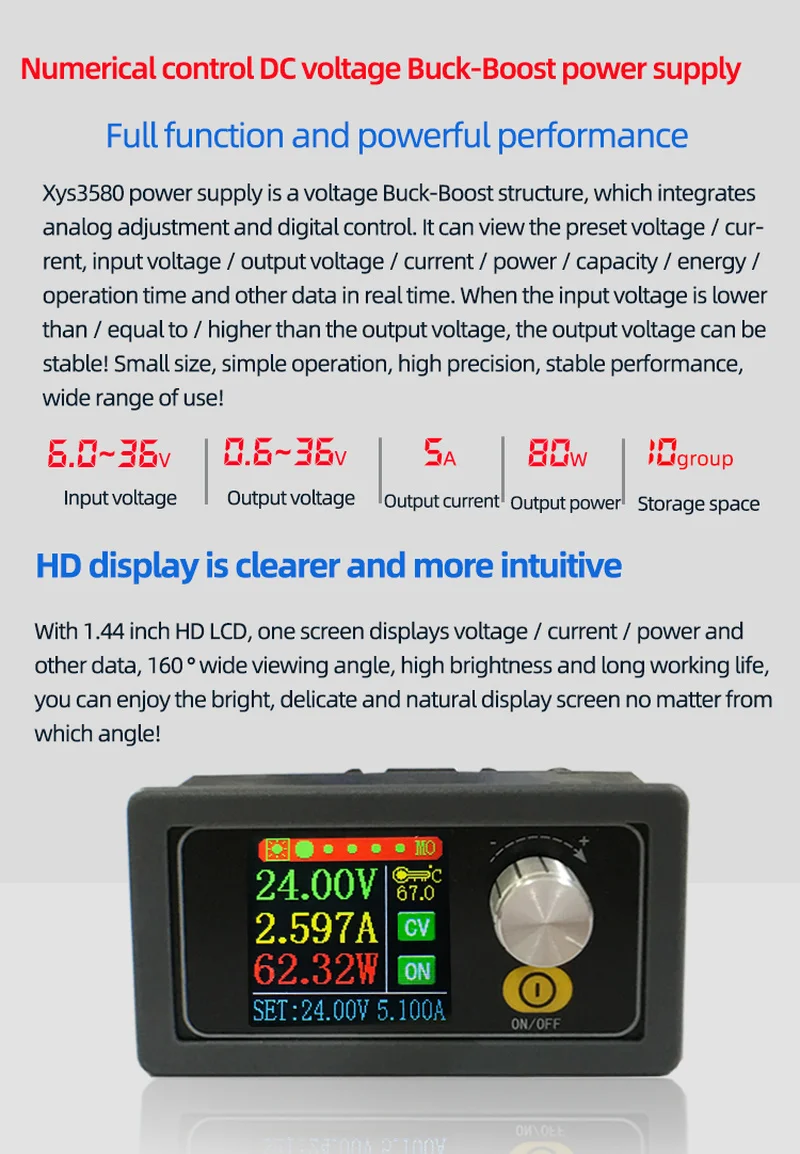

XYS3580 постоянного/переменного тока Buck повышающий преобразователь постоянного CC CV

XYS3580 постоянного/переменного тока Buck повышающий преобразователь постоянного CC CV

Применение продукта:
1. Он используется в качестве общего напряжения Buck-Boost электропитания с перенапряжением/перегрузки по току/над мощностью/над температурой/под защитой напряжения



2. Данная пара обуви имеет постоянный ток функции, которые можно заряжать портативным зарядным устройством на перезаряжаемый аккумулятор в 0,6 V ~ 36В;

Шаги зарядки:

(1) определяет заряжены переменным током и зарядный ток никель-металл-вашего перезаряжаемый аккумулятор; (в том случае, если параметр литиевая батарея 3,7 V/2200 мАч, заряжены переменным током-4,2 V; если это перезаряжаемая батарея 12 В, обычно Установите плавающее напряжение заряда до 14 в)

(2) на холостом ходу, оборот в минуту (состояние, установки выходного напряжения заряжены переменным током; (в том случае, если 3,7 V литиевая батарея заряжена, регулировать выходное напряжение до 4,2 V)

(3) Установите зарядный ток (значение постоянного тока) и установите ток напрямую.

(4) Подключите аккумулятор для зарядки.



Примечание: При зарядке аккумулятора положительные и отрицательные полюсы аккумулятора не должны быть подключены обратно, что легко сжечь изделие!

3. Продукт имеет функцию постоянного тока, которая может непосредственно управлять 0,6-30 в, 0-15 Вт Светодиодный светильник;

Для привода светодиодный лампы:

(1) Определите рабочий ток и максимальное рабочее напряжение светодиода, которое вам нужно управлять;

(2) при отсутствии нагрузки Установите значение напряжения и значение тока, чтобы выходное напряжение достигло максимального рабочего напряжения и тока светодиодный (Примечание: рассчитать мощность при установке тока, зарядить в диапазоне мощности, использовать над силой, и продукт войдет в состояние защиты.)

(3) Подключите светодиод и протестируйте машину.

Этот продукт может регулировать значение постоянного тока (между 0-рабочим током) для реализации бесступенчатого затемнения светодиодный и без стробоскопа!

Детали интерфейса и ключевые функции:
Короткое нажатие кнопки «Вкл/Выкл» для включения и выключения выходной мощности, длительное нажатие кнопки «Вкл/Выкл» в течение 2 секунд, экран может вращаться, вращение на 360 ° в четыре стороны. Поверните кодирующий потенциометр, чтобы быстро повернуть страницу.

Коротко нажмите клавишу кодового потенциометра, чтобы активировать параметр (напряжение/ток), который будет установлен;

Короткое нажатие кнопки потенциометра кодирования для переключения между полным выбором и выбором бит;

Когда все выбрано, синий дисплей будет изменен, а установленное напряжение/ток будет переключаться через роторный кодировщик;

После выбора бит соответствующий бит будет отображаться в обратном синем цвете, и параметры будут установлены вращающийся датчик;

После завершения настройки нажмите кнопку кодирующий Потенциометр в течение 2 секунд и более, и управление без ключа автоматически покинет настройки;

Все параметры будут сохранены автоматически после выхода из строя.

Нажмите клавишу кодирующий Потенциометр в течение короткого времени и выберите «Емкость/энергия/время» для всех. После выбора всех, соответствующий будет отображаться в обратном синем цвете. Включите параметры, которые будут очищены вращением кодировщика. После выбора нажмите клавишу кодирующий Потенциометр в течение короткого времени, чтобы очистить соответствующие параметры. После выбора нажмите кнопку кодирующий потенциометр в течение длительного времени в течение 2 секунд или более, и операция без клавиш будет выходить автоматически.


Нажмите клавишу потенциометра кодирования, чтобы активировать параметр, который будет установлен;
Переключатель имени параметра и выбора бит осуществляется коротким нажатием кнопки кодированного потенциометра;
После выбора имени параметра, имя параметра будет отображаться в обратном синем цвете, и параметр, который будет установлен, будет переключен, вращая кодирующий потенциометр;
После выбора бит соответствующий бит будет отображаться в обратном синем цвете, и параметры будут установлены вращающийся датчик;
После завершения настройки нажмите кнопку кодирующий Потенциометр в течение 2 секунд и более, и управление без ключа автоматически покинет настройки;
Все параметры будут сохранены автоматически после выхода из строя.
Описание функции Группы данных:
Можно сохранить 10 наборов групп данных M0-M9. По умолчанию группа данных M0 может быть сохранена. Нажмите и удерживайте клавишу потенциометра кодирования в течение 2 секунд на любом интерфейсе, чтобы быстро вызвать группу данных M1/M2, И серийный номер текущей группы данных будет отображаться на интерфейсном индексе;
В интерфейсе настройки параметров питания выберите группу данных и поверните кодирующий потенциометр, чтобы вызвать соответствующую группу данных;
После изменения и вывода параметров в группе данных соответствующие параметры по умолчанию будут храниться в текущей группе данных.
Примечание: выходная мощность выключена по умолчанию после группового переключения данных;
Набор напряжения U-SET: 0,6-е-байка 36В;
I-SET тока: 0-5,1 А;
Вход защита от пониженного напряжения LVP по умолчанию: 4,8 V, самостоятельной настройки;
Выходная защита от перенапряжения OVP по умолчанию: 37 в, может быть установлена самостоятельно;
Выходная защита от перегрузки по току по умолчанию: 5.2A, может быть установлен самостоятельно;
Выходная защита от превышения мощности по умолчанию: 81 Вт, самонастройка;
Максимальное время работы OHP: когда параметр не установлен до 0, Включите эту функцию. Когда операция достигнет установленного времени, питание автоматически отключит выход;
Максимальная Емкость OAH: когда параметр не 0, Включите эту функцию, когда емкость достигает установленного параметра, мощность автоматически отключит выход;
Максимальная энергия OWH: когда параметр не 0, Включите эту функцию, когда энергия достигает заданного параметра, мощность автоматически отключит выход;
OHP / OAH / OWH функция может хорошо реализовать сроки/количественный источник питания.



Коротко нажмите клавишу кодирующий потенциометр, чтобы выбрать/переключить параметры, которые будут установлены. После выбора, параметры будут отображаться обратно, и параметры будут установлены путем вращения кодировщика;

После завершения настройки нажмите кнопку кодирующий Потенциометр в течение 2 секунд и более, и управление без ключа автоматически покинет настройки;

Все параметры будут сохранены автоматически после выхода из строя.
