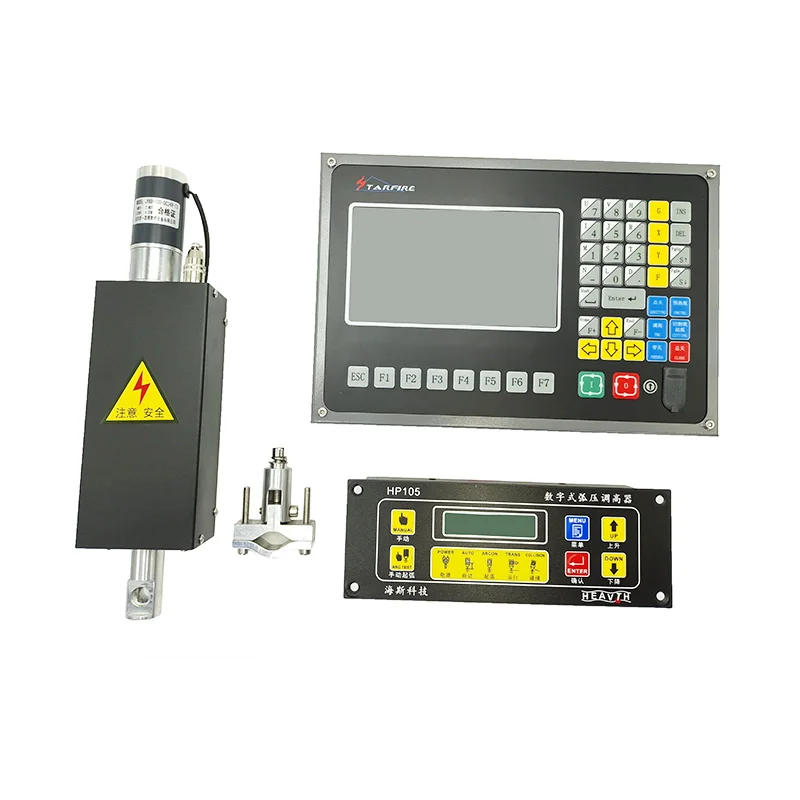

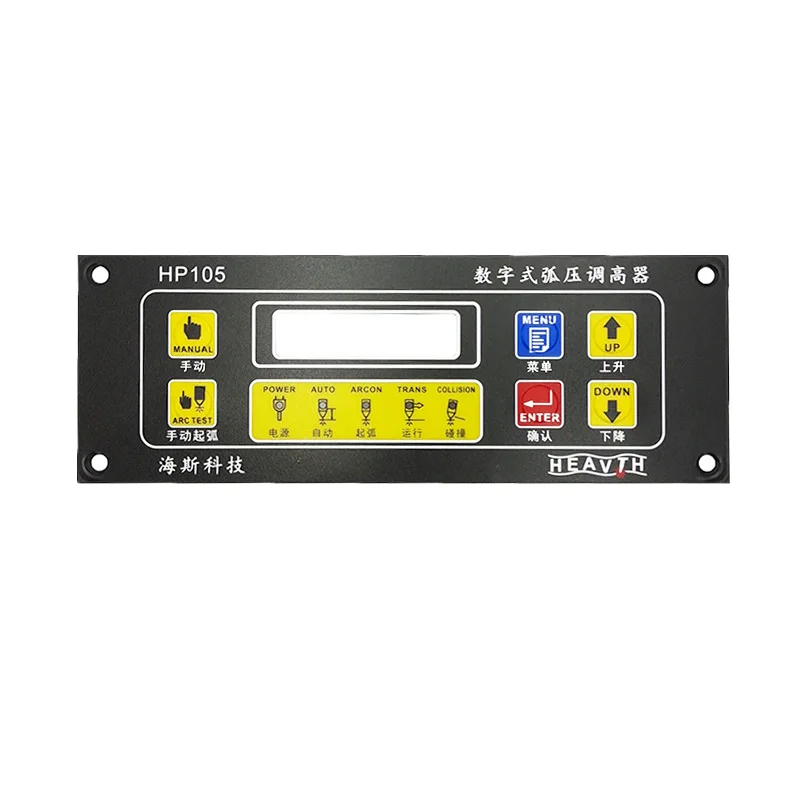

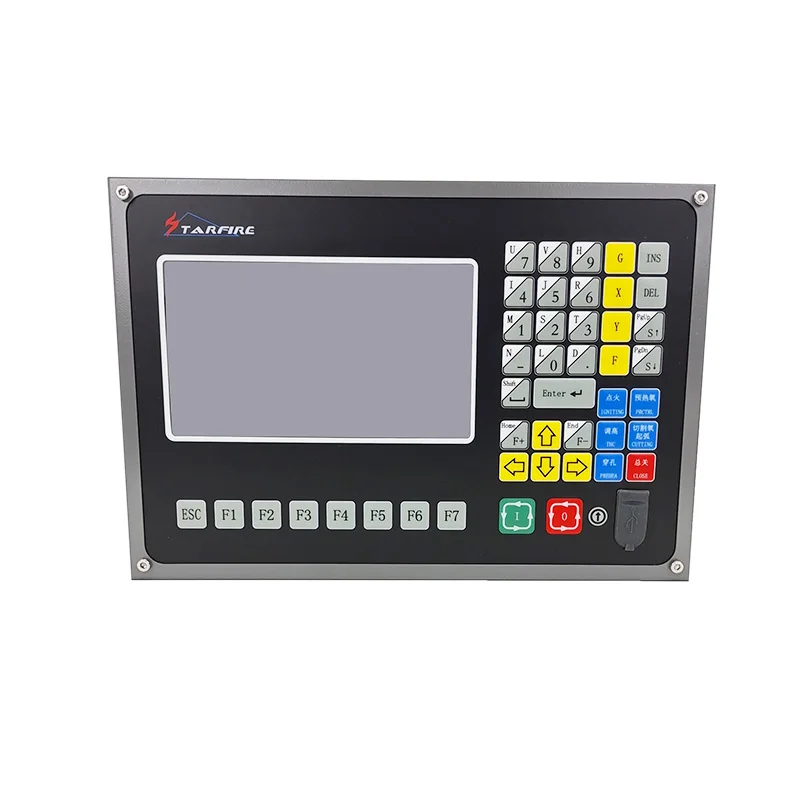

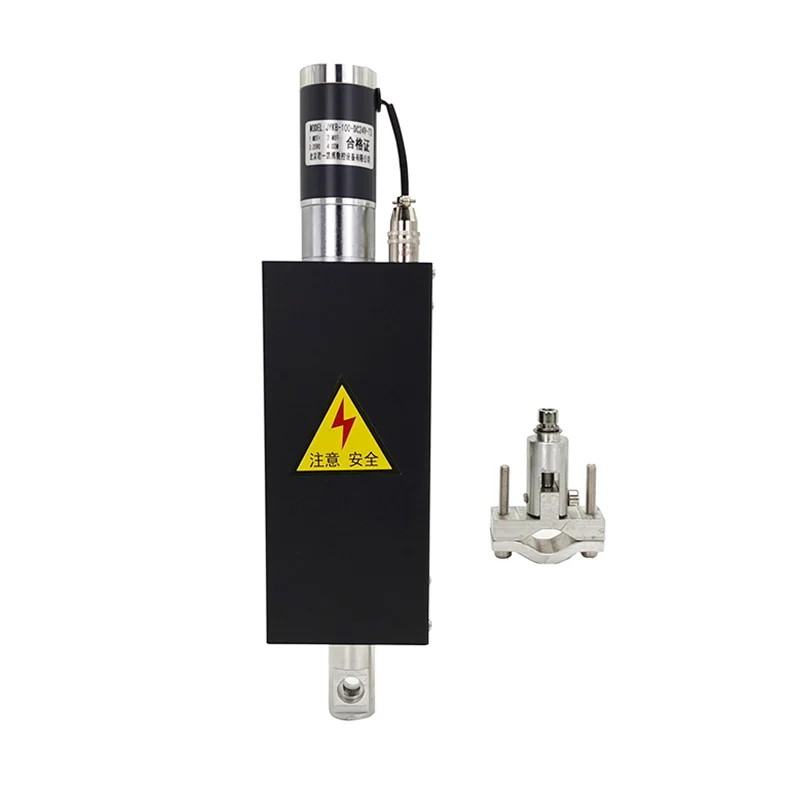

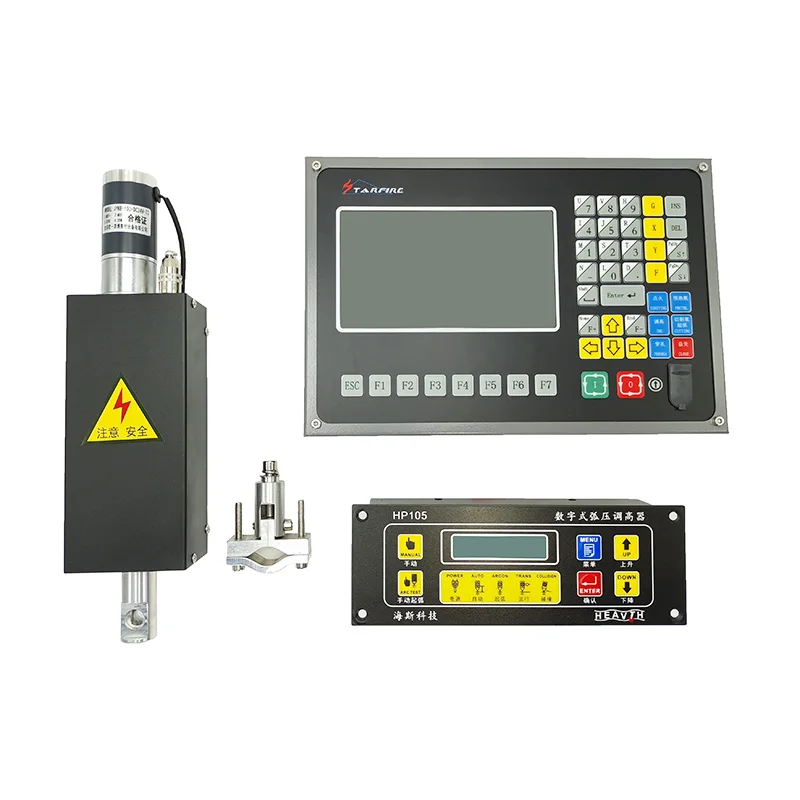

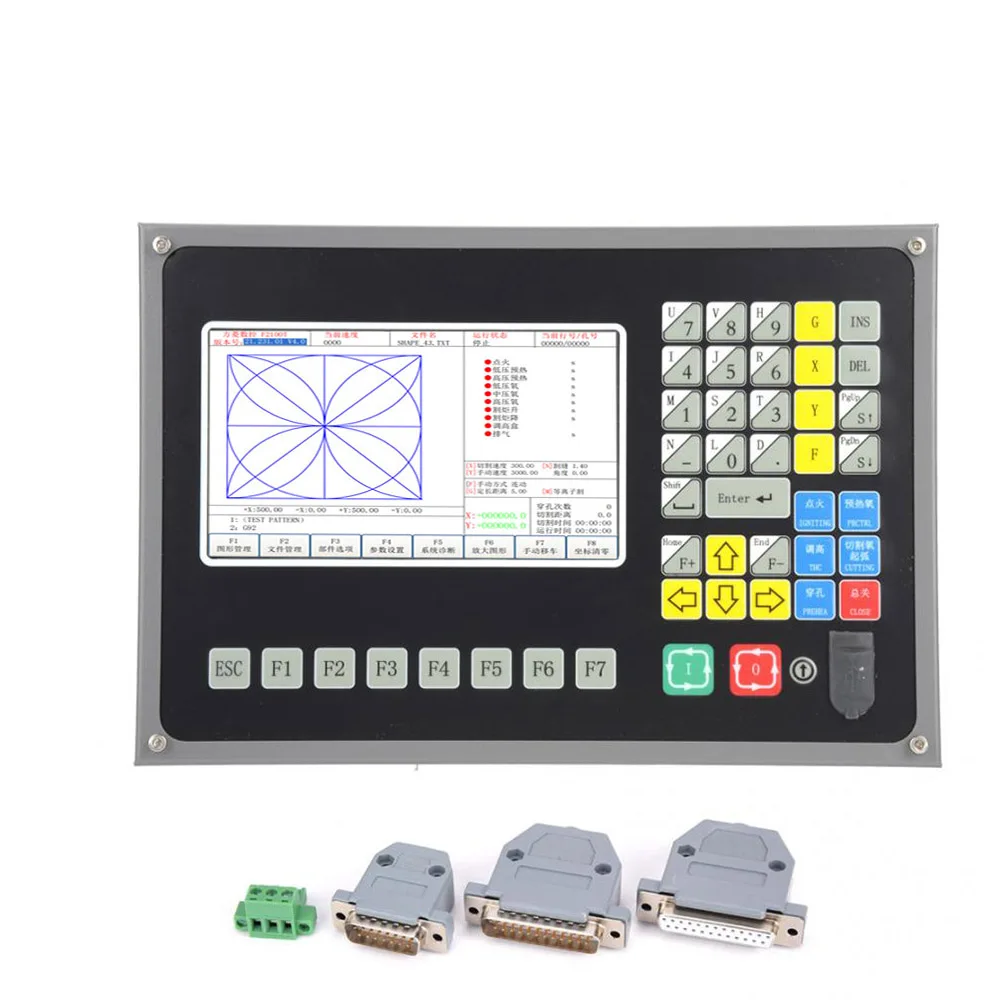

Плазменный контроллер + THC комплект для подъема SF-2100C 2-осевой плазменный высоты

Плазменный контроллер + THC комплект для подъема SF-2100C 2-осевой плазменный высоты

Функции системы

SF-2100C-QG машина для резки с числовым управлением подходит для всех видов пламени/плазмы, струи воды высокого давления, станков для лазерной резки и широко используется в металлообработке, рекламе, камне и других отраслях промышленности. Система отличается высокой надежностью и способностью противостоять плазменным помехам, ударам молний и скачкам напряжения. Практический процесс плазменной/плазменной резки, во время плазменной обработки Автоматически завершается управление угловой скоростью и регулятором высоты; Удаленное управление может быть достигнуто с помощью беспроводного пульта дистанционного управления. Он имеет функцию разрезания компенсации, и определяет, является ли компенсация в программе разумной, и делает соответствующий отчет для пользователя на выбор; Восстановление точки останова, функция автоматического восстановления при отключении питания, автоматическая память точек останова; Произвольный выбор сегмента и функция обработки точки перфорации; Имеет функцию осевой перфорации, подходящую для толстых пластин, а промежуточную функцию-для тонких пластин; Перемотка, выбор сегмента, восстановление точки останова, дополнительное положение перфорации и другие функции, что значительно облегчает манипуляции пользователем; Резка может быть перенесена в любое время; Использование специальной функции обработки мелких линий, плавная ходьба, может широко использоваться в заглушке металла, рекламе, железном искусстве и т. д.; Библиотека деталей с 24 видами графики (Расширяемая и настраиваемая), включая часто используемые базовые детали обработки; Он полностью совместим с программным обеспечением StarCAM и совместим с основным программным обеспечением, таким как IBE (Германия) и FASTCAM; Преобразование операционного интерфейса на китайском и английском языках, динамический графический дисплей, графическое увеличение в 1-8 раз, автоматическое отслеживание движущихся точек, использование U-диска для чтения программ и своевременного обновления программного обеспечения.

Технический индекс

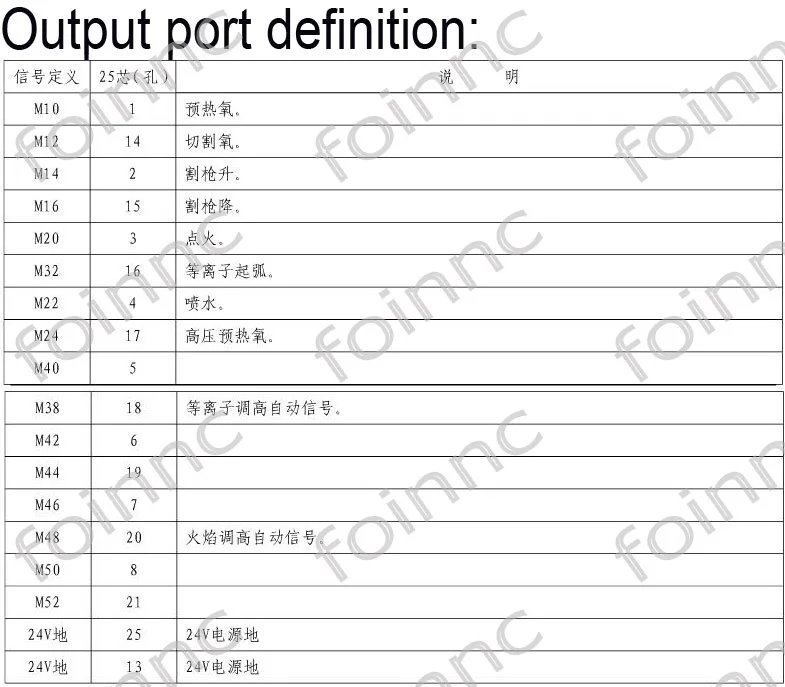

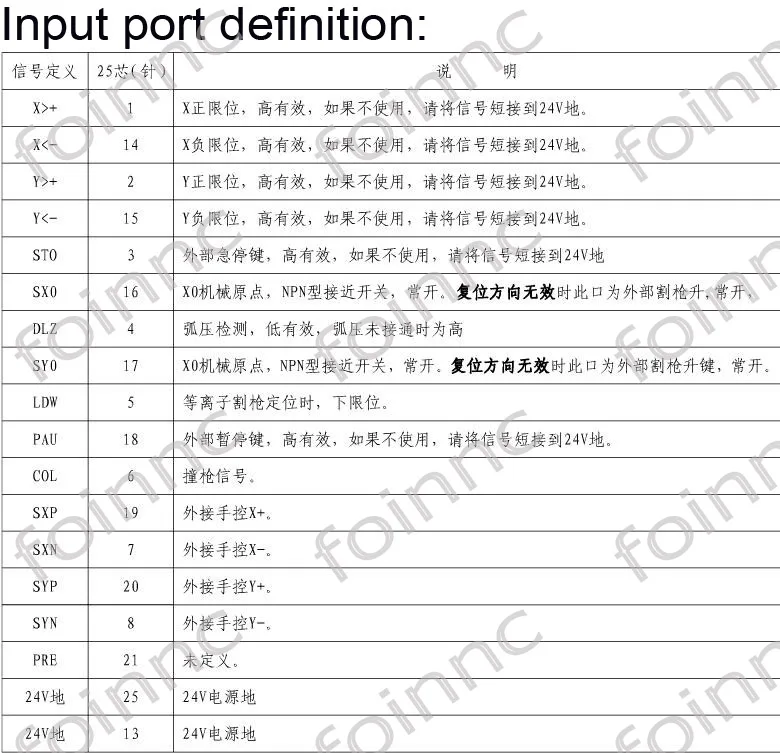

Процессор: использует чип обработки ARM промышленного класса; Дисплей: 7-дюймовый цветной ЖК-дисплей; Вход/выход: система обеспечивает 16 каналов фотоэлектрического изоляционного входа и 16 каналов фотоэлектрического изоляционного выхода; Количество осей связи: 2 оси (можно использовать двусторонний привод по оси X или двусторонний привод по оси Y) Максимальная скорость: не менее 24 м/мин; Импульсный эквивалент: Гибкая регулировка; Место для хранения: большой объем памяти пользовательской программы 4G, программы обработки не ограничены; Размер шасси: 298 × 202 × 65 (мм); Рабочая температура: 0 ℃ ~ + 40 ℃; Температура хранения: -40 ℃ ~ + 60 ℃; Определение слова функции: N Номер командного сегмента Функция готовности G М доступность Функция T tool (в этой системе относится к ширине пламени) L Время цикла, время задержки Абсолютная координата оси X (диаметр) Абсолютные координаты оси Y I при обработке дуги координатное значение центра окружности минус значение начальной точки оси X J при обработке дуги координатное значение центра окружности минус значение начальной точки оси Y Обозначение радиуса дуги R H обозначение высоты аккорда дуги Вспомогательная переменная F Обозначение скорости обработки, используемое для G01, G02, G03

Описание параметра:

Параметр скорости Начальная скорость, время регулировки, максимальная скорость каждой оси; Параметры системы Электронное Передаточное отношение каждой оси, начало машины, контрольная точка, люфт, смещение линии, мягкий положительный/отрицательный предел; Параметры пламенной резки Задержка зажигания, задержка предварительного нагрева, задержка поднятия/опускания режущего пистолета, поднятие/опускание перфорирующего пистолета и т. д.; Параметры плазмы Задержка позиционирования режущего пистолета, команда M для запуска дуги, команда M для разрыва дуги, выбор определения напряжения дуги, выбор определения позиционирования, задержка перфорации; Параметры управления Выбор режима пламени/плазмы, ограничение скорости обработки, выбор перфорации кромки, выбор метрической/имперской системы и т. д.; Функция хранения Сохраните измененные параметры в области параметров. Нажмите кнопку S непрерывно, выберите внешнюю ручную кнопку управления и выберите ручную действительную или недопустимую.
