Новый обновленный ЧПУ контроллер Ddcs-expert 3/4/5 Axis G код поддерживает журнал

Новый обновленный ЧПУ контроллер Ddcs-expert 3/4/5 Axis G код поддерживает журнал

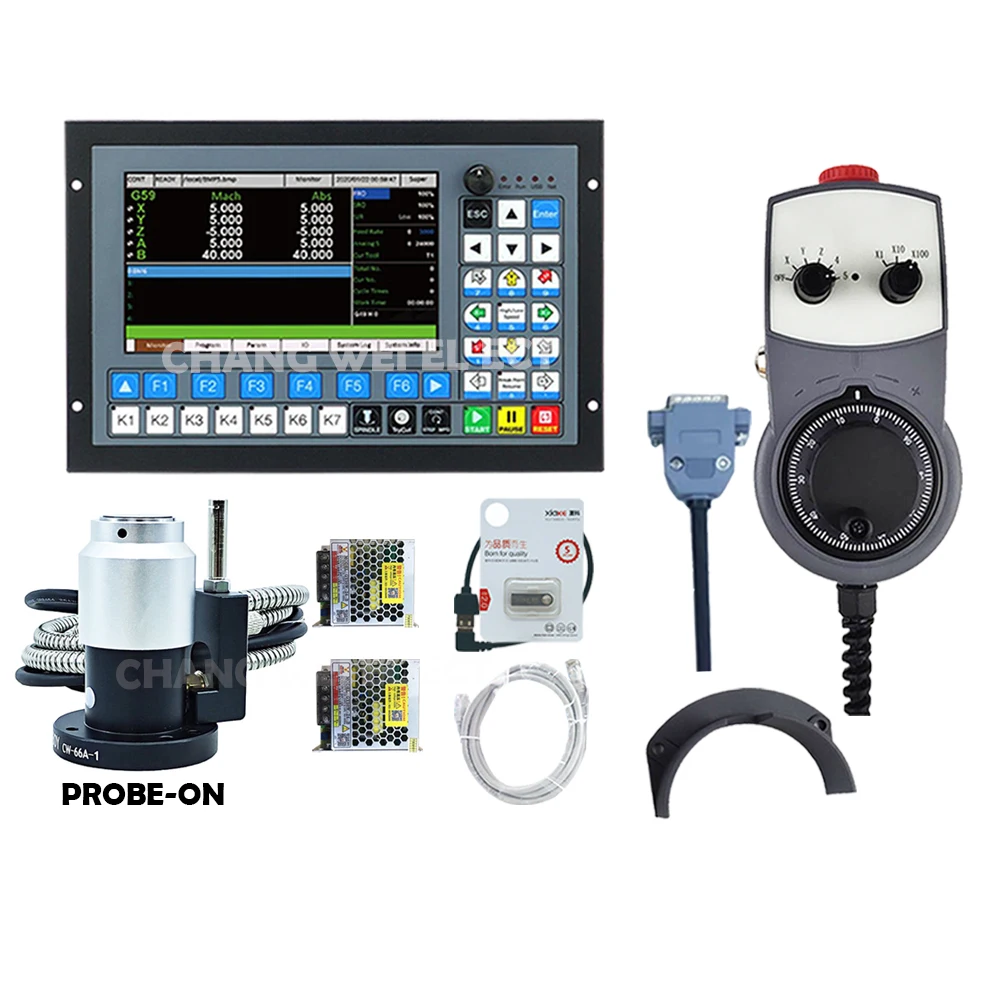

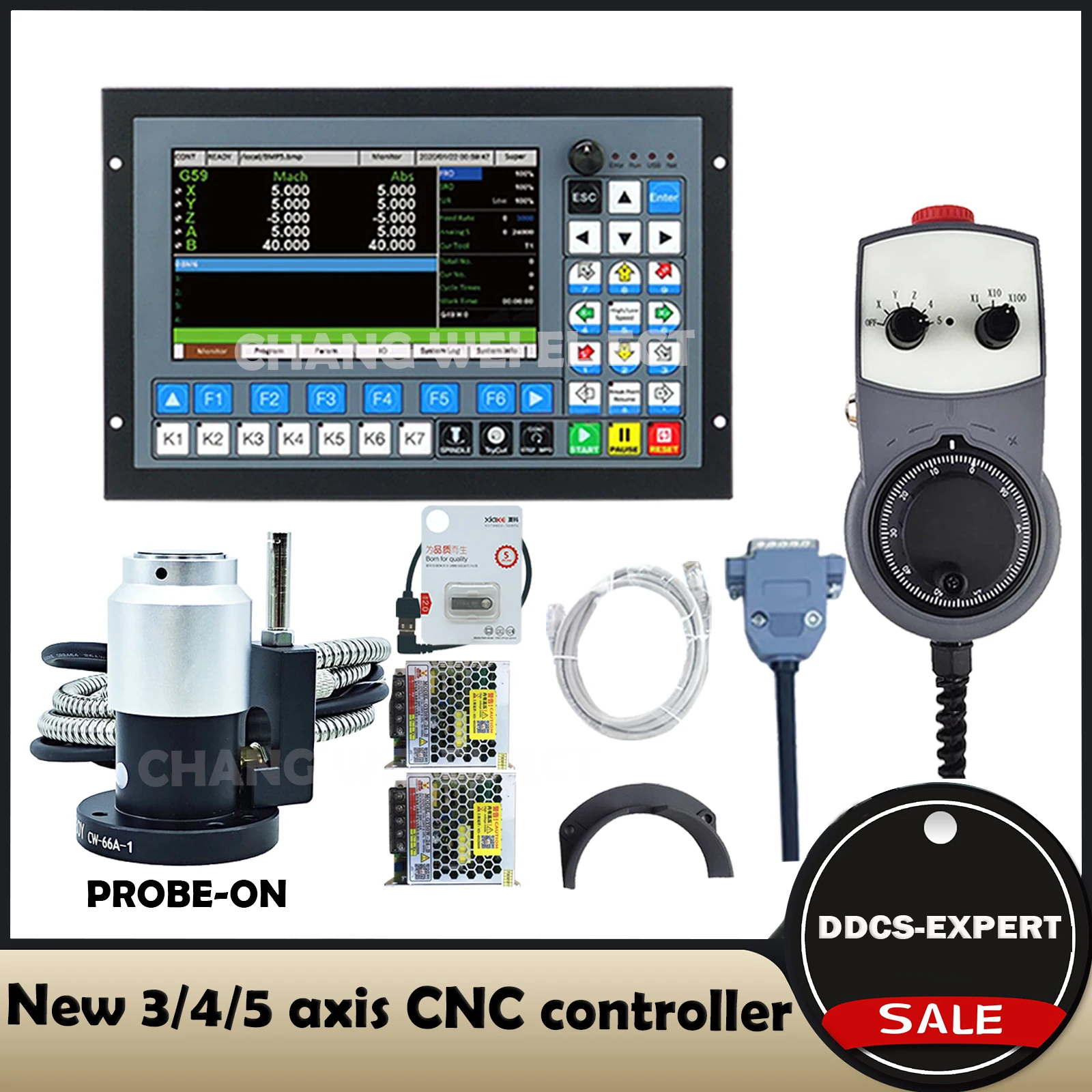

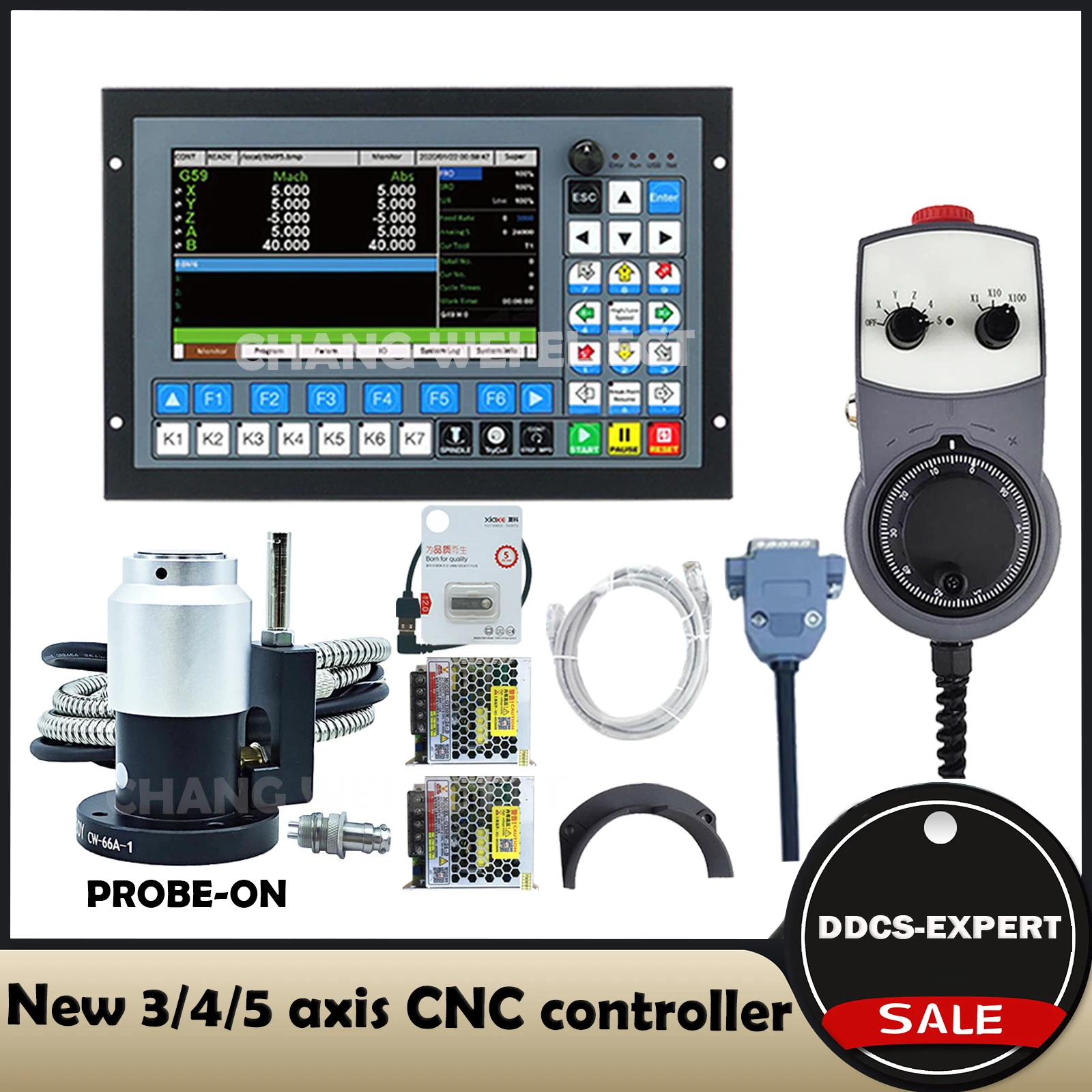

Упаковочный лист:

1 х контроллер с ЧПУ (3, 4, 5 осей опционально)
1 х USB удлинитель
1x4 ГБ U диск
Сетевой кабель-1 шт. 1 x 5-осевой аварийной остановки электронный маховик MPG
1 х крючок для маховика
2x75 Вт источник питания
1x зонд NC 20

Введение:

В DDCS-EXPERT системы является профессиональным 3-5 оси motion контроллер на основе интегрированная платформа. Оборудована кухонным гарнитуром с диагональю 7 дюймов полный цветной экран, полноценная клавиатура вход переменного тока, и настраиваемых функциональных клавиш для того, чтобы сделать пользователей операции более удобными. Поддержка мульти-процесса, прямой инструментальный журнал, круговой дисковый Инструмент журнал функция. Интерфейс и структура используют обычный метод на рынке, с простой работой, легко научиться и понять, и удобная установка. В системе используется усовершенствованный алгоритм адаптивного контроля скорости подачи, который имеет характеристики высокой эффективности обработки и хорошего качества поверхности. Отвечает требованиям различных гравировальных, гравировальных и фрезерных станков, резки

Характеристика

* Макс. 5 осей: 2-4 оси линейной интерполяции, какие-либо 2 оси круговой интерполяции;

* 7 дюймовый полноцветный светодиодный экран; Разрешение размерное соотношение: 1024*600,40 работа клавиш

* 24 изолированных фотоэлектрических цифровых входа, 21 изолированный фотоэлектрический цифровой выход

* Аналоговое управление шпинделя 0-10 в управление шпинделя, поддержка PWM выход

* Тип журнала: многофункциональный, прямой инструментальный журнал и дисковый журнал

* Режим зонда: Поддержка автоматического зонда и ручного зонда

* Датчик инструмента фиксированный датчик положения, датчик плавающего инструмента, 1-й зонд/2-й зонд;

* Способы компенсации ресниц: Компенсация пространства адреса, компенсация пространства радиуса, компенсация длины;

* Алгоритм интерполяции: Тип S, круговой жесткий алгоритм, круговой мягкий алгоритм;

* Язык: китайский, английский;

* Программная Сигнализация: ошибка программы, ошибка работы, ошибка перезаписи, ошибка контроллера и т. д.

* Сеть: Поддержка обмена файлами и онлайн-обработки удаленных файлов.

* Дифференциальный выход для импульсного сигнала и направления, максимальная интерполяция импульсной выходной частоты 1 МГц

* Режим управления шпинделем, многоконцевая скорость (4 линии 16 видов скорости), серво шпиндель.

* Совместим со стандартным g-кодом, совместим с популярным программным обеспечением CAD / CAM, таким как ArtCam, MasterCam, ProE, JDSoft SurfMill, Aspire, Fusion 360 и т. д.

* Система управления может просмотреть путь обработки перед обработкой, и это делает систему более стабильной, работает гладко и точно

* Поддерживает высокоскоростную обработку в непрерывном сегменте полилиний, система может автоматически выбирать более эффективный алгоритм из разных типов алгоритмов сегментов полилинии;

* Поддерживает файлы неограниченного размера для обработки

* Поддержка восстановления точки останова, восстановление «отключения питания», попробуйте отрезать, начните с ближайшей точки, начните с определенной линии

* Поддерживает функцию блокировки времени;

* Поддержка 4 видов прав на операции: посетитель, оператор, менеджер, супер-менеджер

Характеристики рулевого колеса:

Новый внешний вид, защита от помех, высокая грузоподъемность.

Высокоинтенсивный пластиковый корпус и высокая диэлектрическая прочность.

Обеспечивается тремя градусными увеличениями, которые соответственно X1, X10 и X100.

Он широко используется в станках с ЧПУ, с соотношением разрешения 100

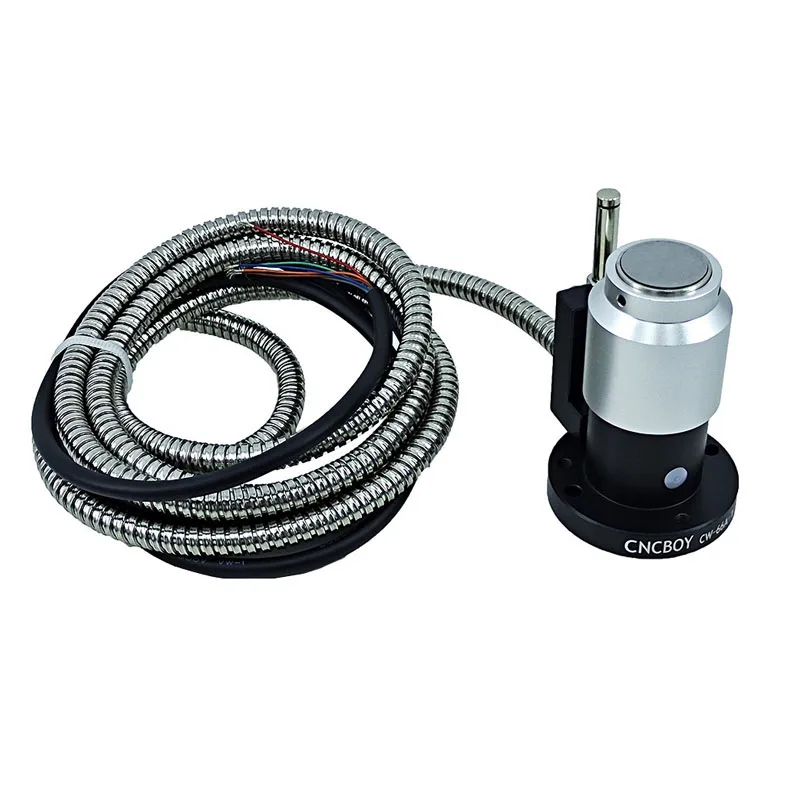

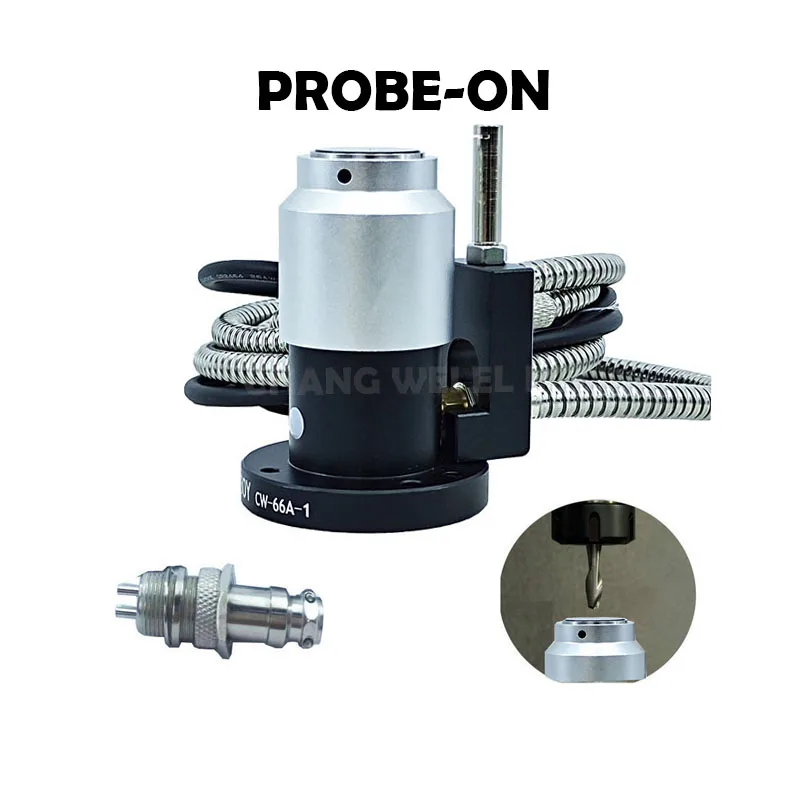

Введение продукта:

Инновационный высокоэффективный и точный автоматический инструмент с ЧПУ.

Повторная точность позиционирования составляет 0,001 мм, с функцией защиты хода.

Четырехслойный полностью герметичный механизм полностью водонепроницаемый и маслостойкий.

Контактная поверхность принимает импортный кран стальной сплав: износостойкость, точность, прочность и предотвращение ржавчины.

Инновационная интегрированная контактная головка в форме зонта может эффективно предотвращать разрезание пыли и масло для резки от брызг на решетке инструмента, обеспечивая высокую точность в суровых условиях.

Оснащен автоматическим воздушным выдувным устройством, которое может автоматически выдувать воздух на контактную поверхность перед размещением ножа, избегая необходимости очистки контактной поверхности каждый раз, когда нож установлен, что влияет на эффективность.

Конструкция компактная, прочная и долговечная, легко устанавливается и чрезвычайно устойчива к износу. Он применим ко всем системам управления в стране и за рубежом: Xindai, Weihong, Baoyuan Fagor, Mitsubishi, Fanuc и другие операционные системы управления.

Описание параметров:

Повторная Точность позиционирования: Теоретическая Точность 0,001 ММ, точность защиты 0,002 мм

Скорость установки инструмента: 60-200 мм/мин

Контактная жизнь: 3 миллиона раз

Высота инструмента: 70 мм

Диаметр циферблата: 20 мм

Напряжение источника питания: DC5v-DC24V, ток 20 мА (макс.) или меньше, светодиодный индикатор, ток должен быть ограничен 10 мА или меньше

Защита путешествий: Да

Функция выдувания: Да

Сила контакта: 1,5 Н

Уровень защиты: IP67 (100% маслостойкая и водонепроницаемая герметизация)
