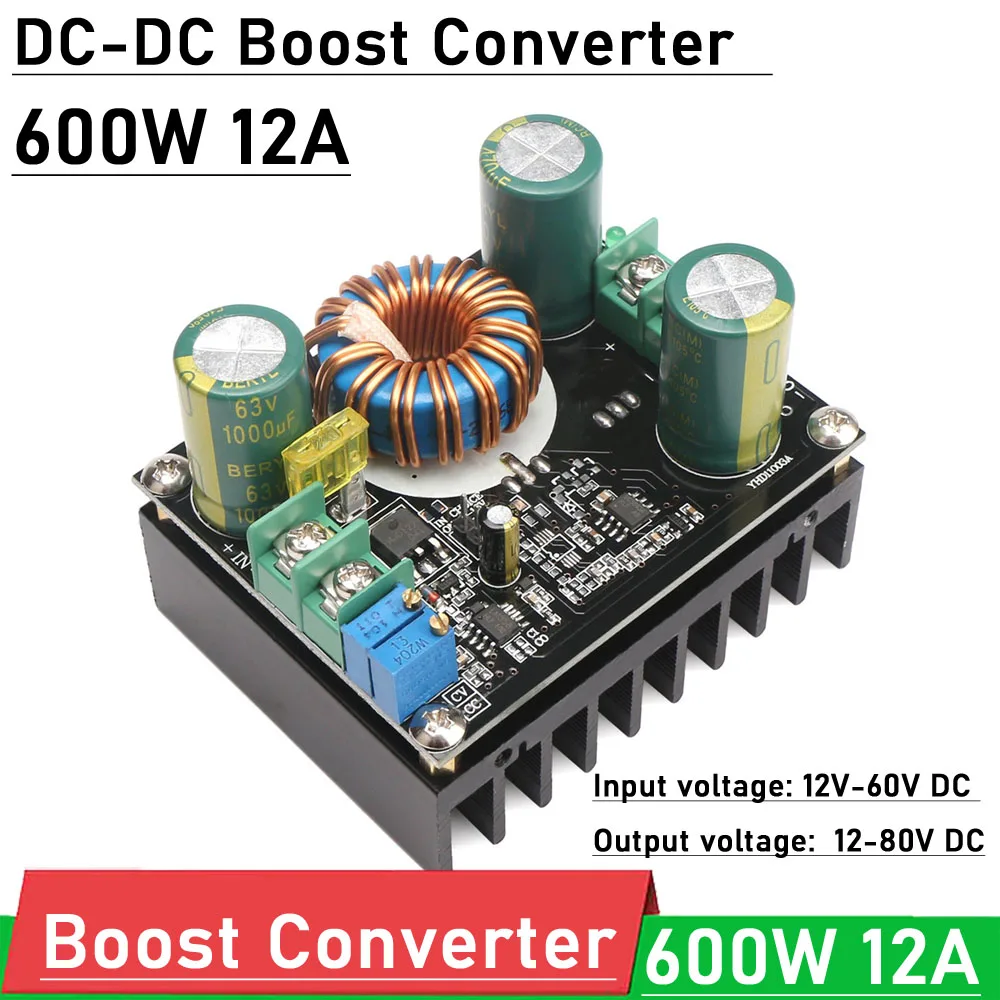

600 Вт DC12 ~ 60 в до 12 ~ 80 В 12А Регулируемый регулятор напряжения CC-CV зарядное устройство для ноутбука 12 в 19 в 24 в 36 в 48 в 72 в конвертер/Автомобильный источник питания

Модуль высокой мощности 600 Вт

Входное напряжение: 12-60 в или 8-16 в выбор

Широкое Выходное напряжение (12-80 в) регулируется

Выходной ток (0.1-12A) регулируемый

Высокая эффективность

Ультра-низкое выпадающее напряжение

Параметры модуля:

Свойства модуля: неизолированный Повышающий Модуль (BOOST)

Входное напряжение: выбор двух диапазонов входного напряжения (выбор с перемычкой на плате)

1, 8-16 В вход (в этом режиме ввода, пожалуйста, не входное напряжение, в противном случае он будет гореть модуль)

2, 12-60 в вход (по умолчанию)

Входной ток: 16A (макс.), пожалуйста, увеличьте тепловыделение при токе более 10 А

Статический ток: 15 мА (от 12 В до 20 в. Выходное напряжение увеличивается, статический ток немного увеличится)

Выходное напряжение: 12-80 в (непрерывно регулируется) (выход по умолчанию около 19 в)

Выходной ток: макс. 12 А, если более 10 А, пожалуйста, увеличьте тепловыделение (чем выше выпадающее напряжение, тем меньше ток)

Диапазон постоянного тока: 0,1-12A

Выходная мощность: = входное напряжение * 10 А, например: вход 12 В * 10 А = 120 Вт, вход 24 в * 10 А = 240 Вт, вход 36 В * 10 А = 360 Вт, вход 48 в * 10 А = 480 Вт, вход 60 в * 10 А = 600 Вт. Если вам нужно больше высокой мощности, два модуля могут быть использованы параллельно, например, если вам нужен выход 15A, затем подключите два модуля параллельно,? Ток каждого модуля в 8А, затем в порядке.

Рабочая температура: от-40 ℃ до + 85 ℃ (если температура слишком высокая, пожалуйста, увеличьте тепловыделение)

Рабочая частота: 150 кГц

Эффективность преобразования: до 95% (зависит от входного напряжения, выходного напряжения, тока и выпадающего напряжения)

Рабочая пульсация: около 100 мВ

Скорость регулирования нагрузки: около 0.2%

Скорость регулирования напряжения: около 2%

Защита от перегрузки по току: Да (вход превышает 17А, автоматически уменьшает выходное напряжение, может быть ошибки)

Защита от короткого замыкания: Да (вход с 20А предохранителем) двойная защита цепи, более безопасная.

Защита от обратной полярности на входе: нет, (при необходимости, добавьте один диод в серии)

Выход предотвращает обратную подачу: да, нет необходимости добавлять диод обратного потока для зарядки.

Установка: два винта 3 мм

Проводка: клеммы, без сварки.

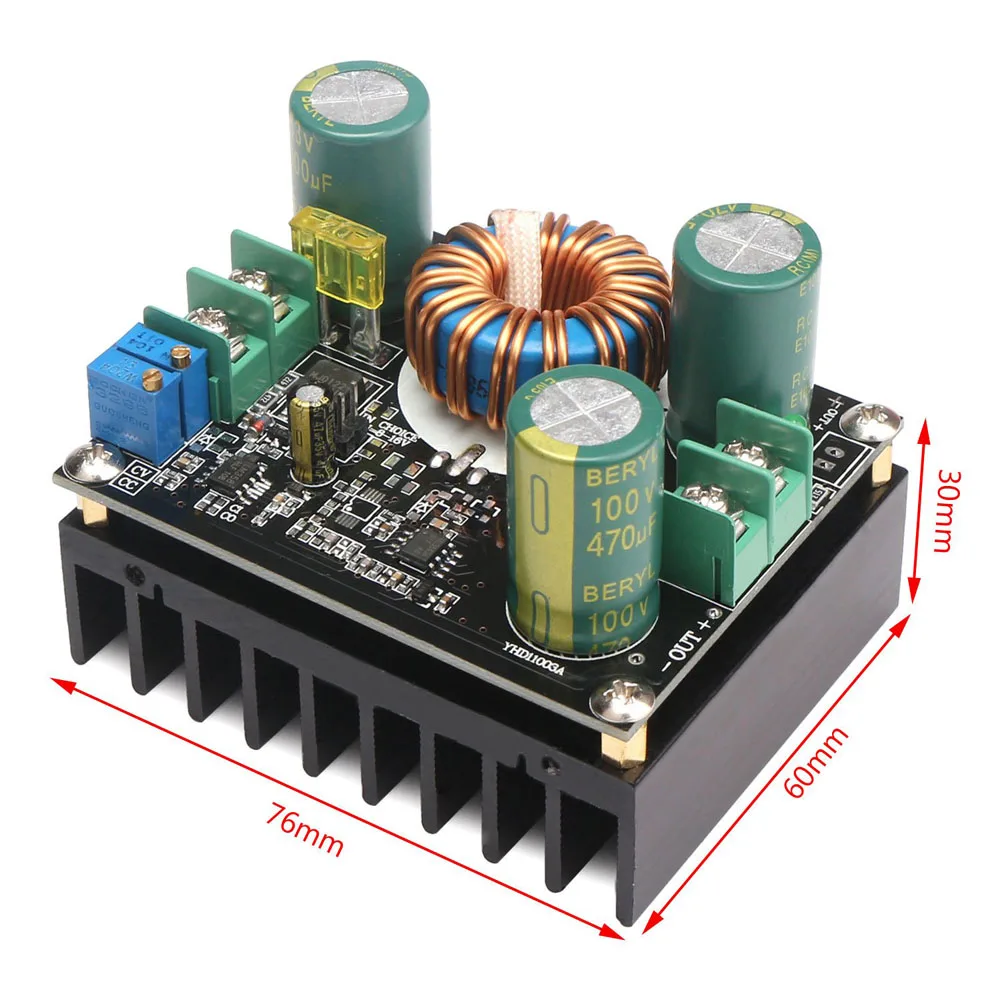

Размер: 76 мм (Д) * 60 мм (Ш) * 56 мм (в комплект входит высота радиатора)

Вес нетто: 205 г

Применение:

DIY Регулируемый источник питания, только 12 В вход, выход 12-80 в регулируется.

Источник питания для вашего электронного устройства, в соответствии с вашей Системой может установить значение выходного напряжения.

Как источник питания транспортного средства, источник питания для вашего ноутбука/КПК и т. Д.

DIY ноутбук мобильный источник питания, с 12V большой емкости литиевая батарея, путешествия не беспокойтесь.

Регулятор солнечных панелей.

Зарядка аккумулятора.

Мощный светодиодный привод.

Инструкции:

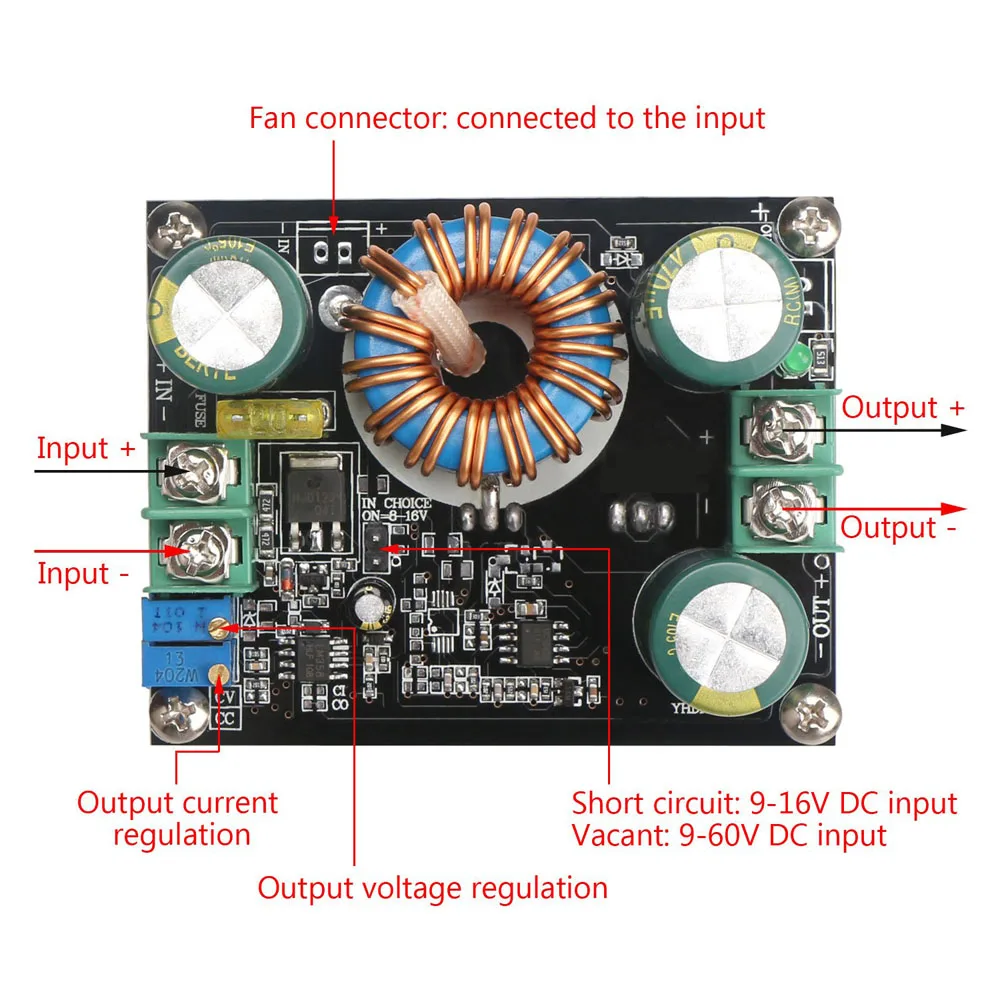

Выберите Диапазон входного напряжения. Диапазон входного напряжения по умолчанию составляет 12-60 В. Если вам нужен вход 8-16 В, Пожалуйста, подключите перемычку на доске (посмотрите на фотографии).

Метод регулировки выходного тока:

Настройте потенциометр CV, в соответствии с вашим аккумулятором или светодиодный, установите значение выходного напряжения в соответствии с вашими потребностями.

Против часовой стрелки Отрегулируйте потенциометр CC около 30 кругов, сделайте выходной ток минимальным. Подключите светодиодный, настройте потенциометр CC к нужному току.

При зарядке аккумулятора сначала аккумулятор должен полностью разрядиться, затем подключиться к выходу, Отрегулируйте потенциометр CC до нужного тока. (Необходимо использовать полностью разряженный Аккумулятор для установки, в противном случае неточность. Поскольку чем больше заряда батареи остается, тем меньше ток заряда.) Пожалуйста, не используйте способ короткого замыкания для регулировки тока, потому что специальная схема преобразователя boost не может настроить таким образом.
