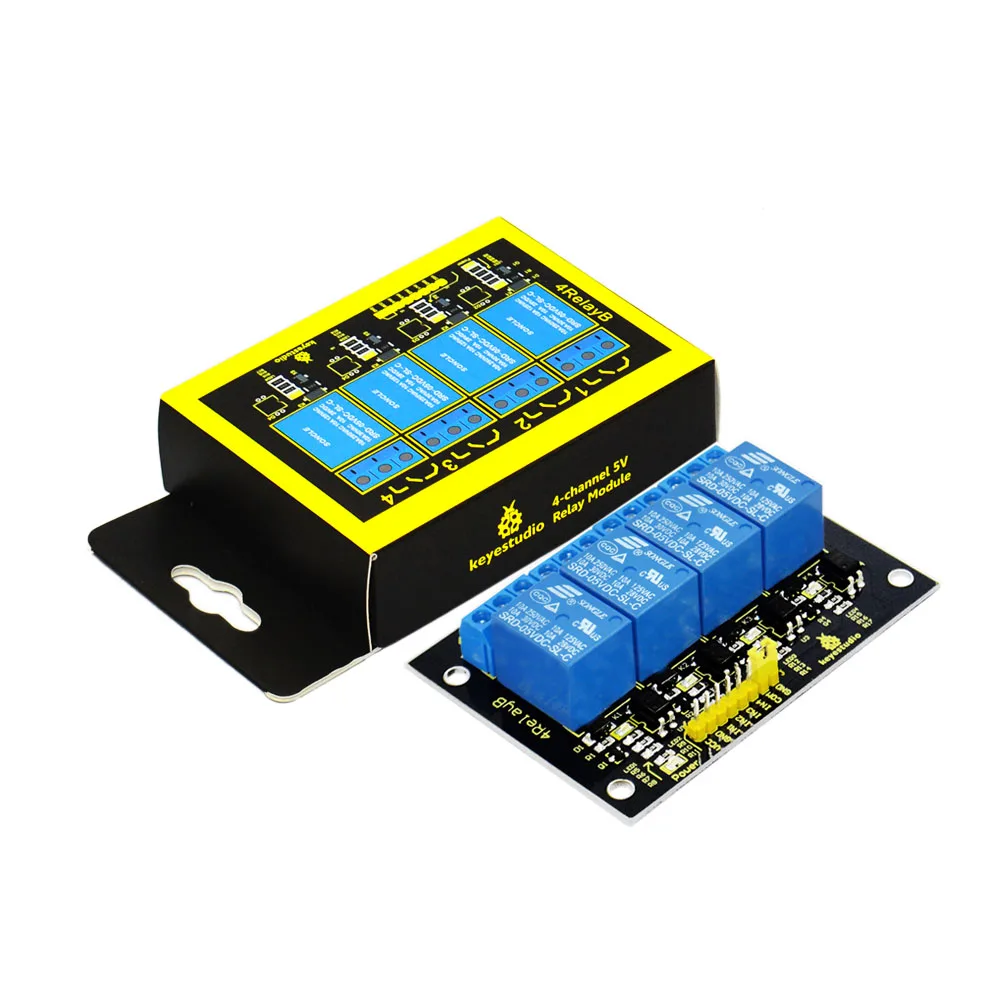

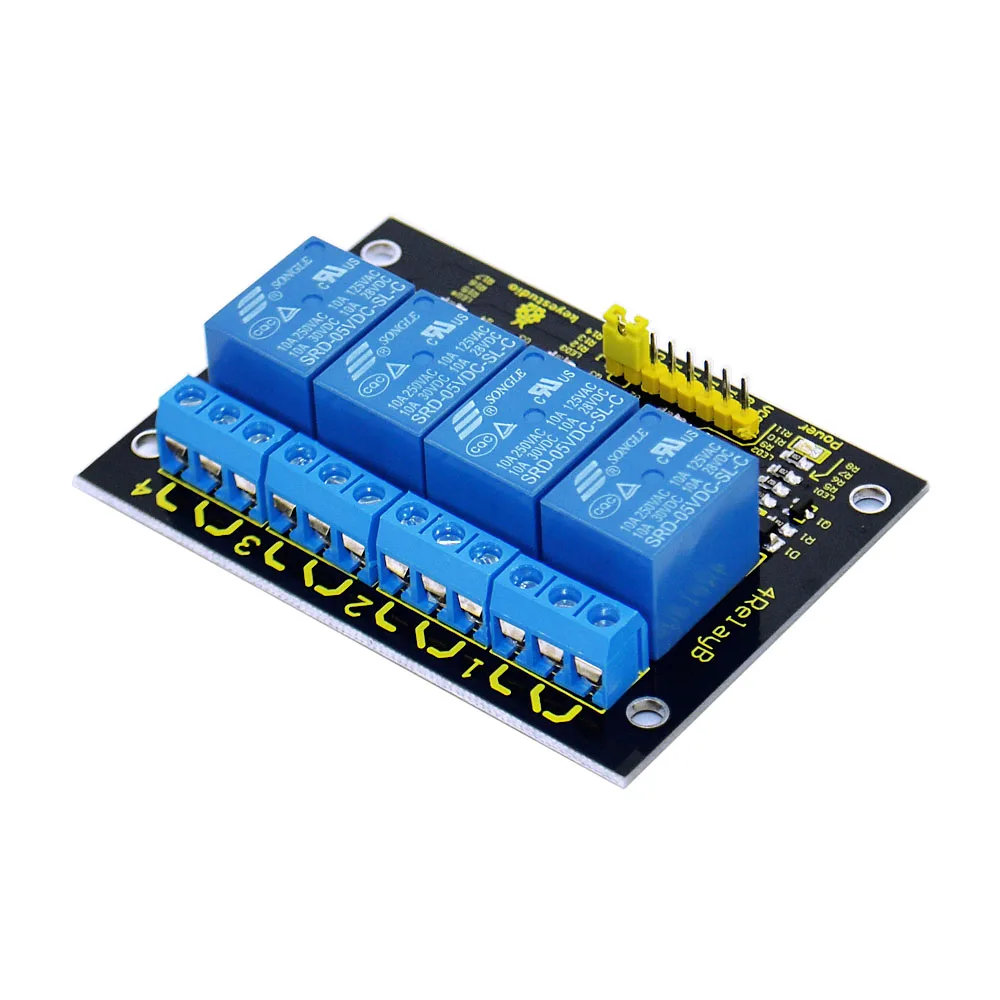

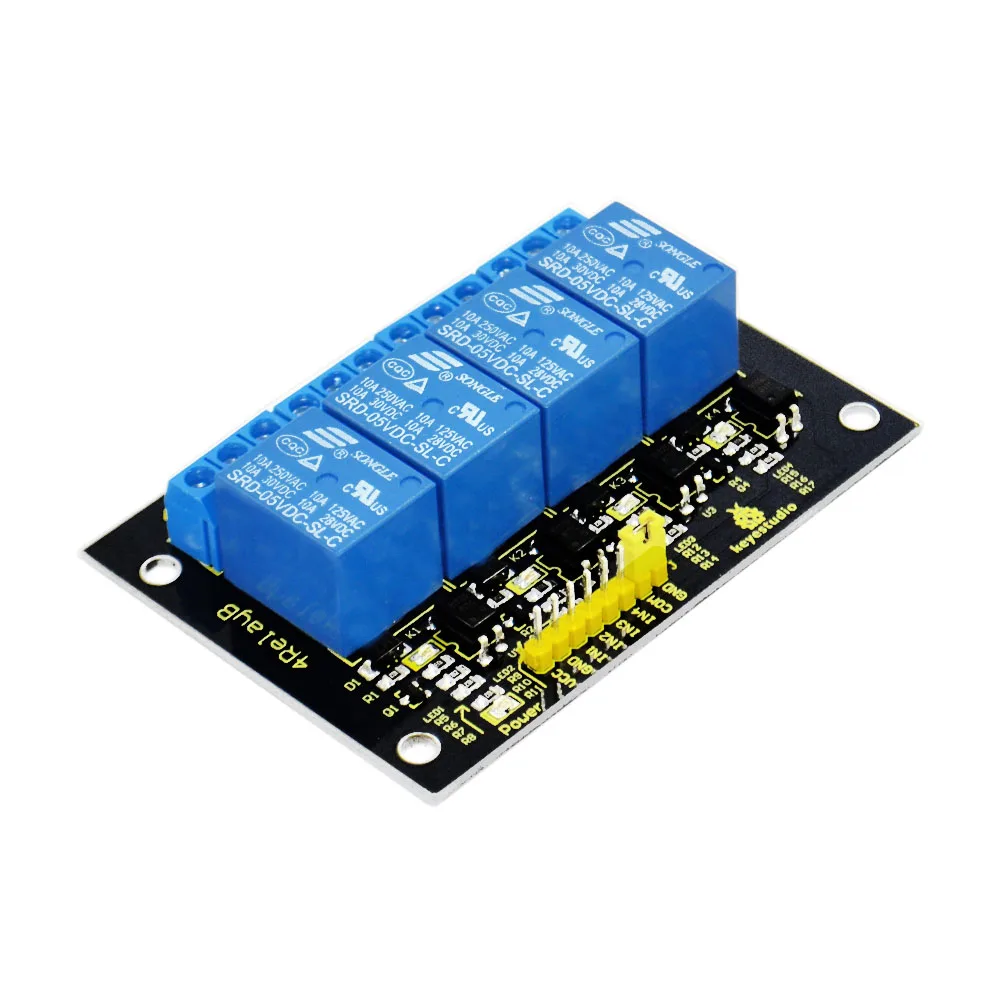

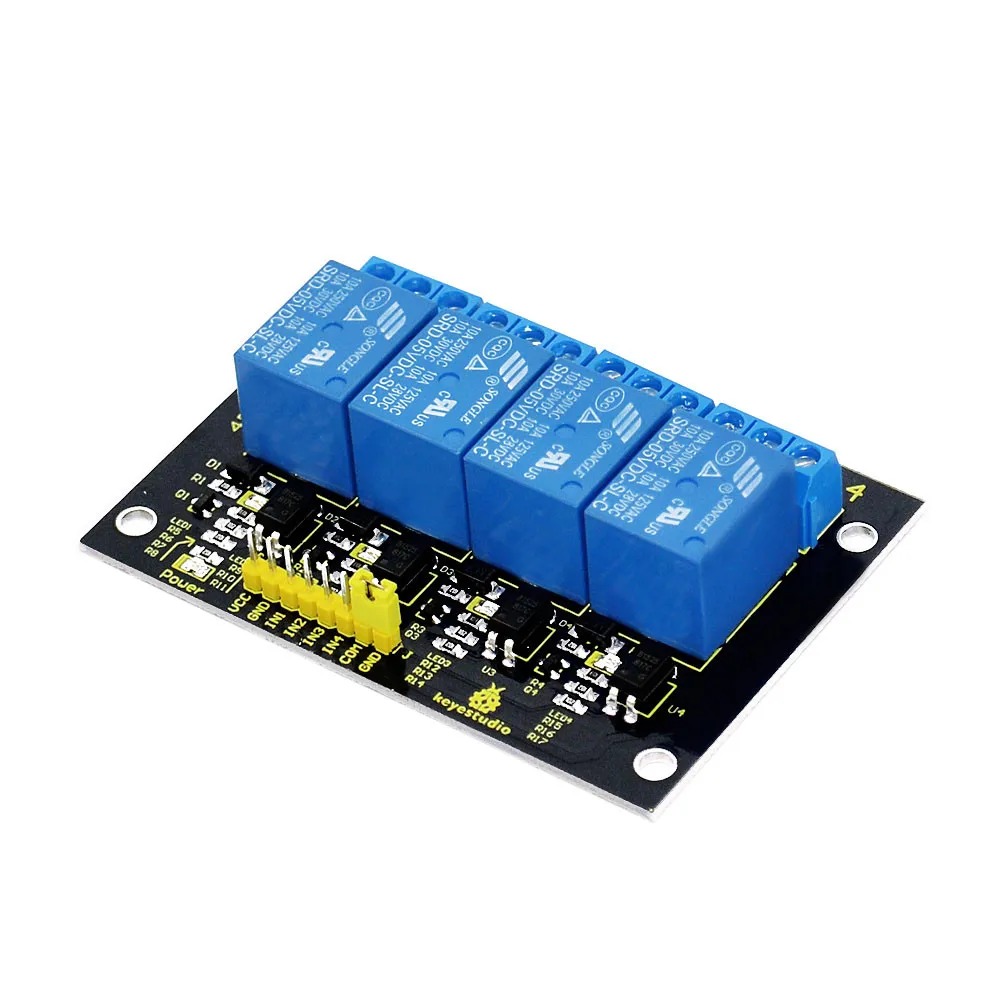

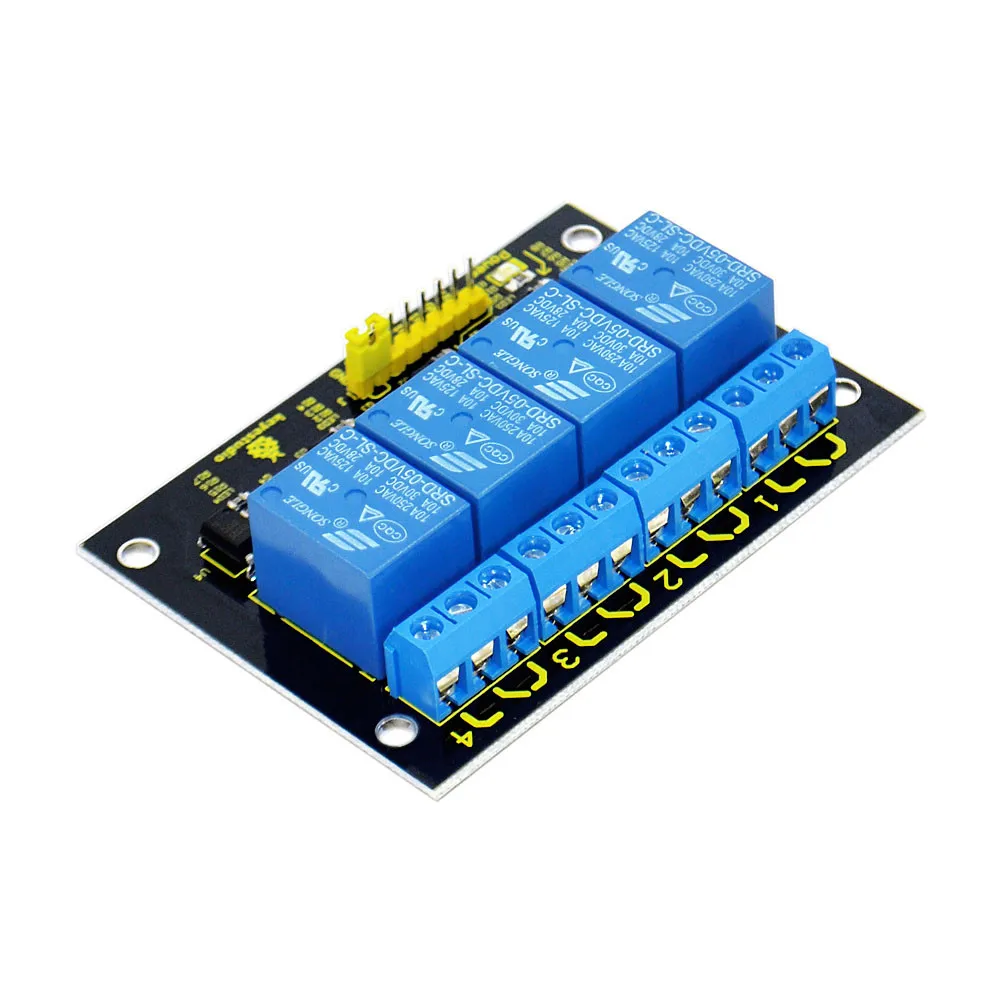

Бесплатная Доставка! Keyestudio 5V 4 канальный Релейный модуль для Arduino|relay module|module 5v2016 new

---

Введение Это реле использует высококачественное реле с четырьмя каналами ввода и четырьмя каналами выхода. Он может быть подключен к 250V/10A AC элементу или 24V/10A DC элементу к максимуму, поэтому он может использоваться для управления огнями, двигателями и т. д. Модульная конструкция позволяет легко подключаться к расширительной плате Arduino. Выходное состояние реле отображается светящимся диодом для удобства применения. Спецификация

• Контрольный сигнал: напряжение TTL
• Номинальная нагрузка:
  10А 250В переменного тока
  10А 125В переменного тока
  10A 30DC
  10A 28VDC
• Номинальный сквозной ток: 10A(NO) 5A(NC)
• Максимальное напряжение переключения: 250VAC 30VDC
• Время контакта: <10 мс

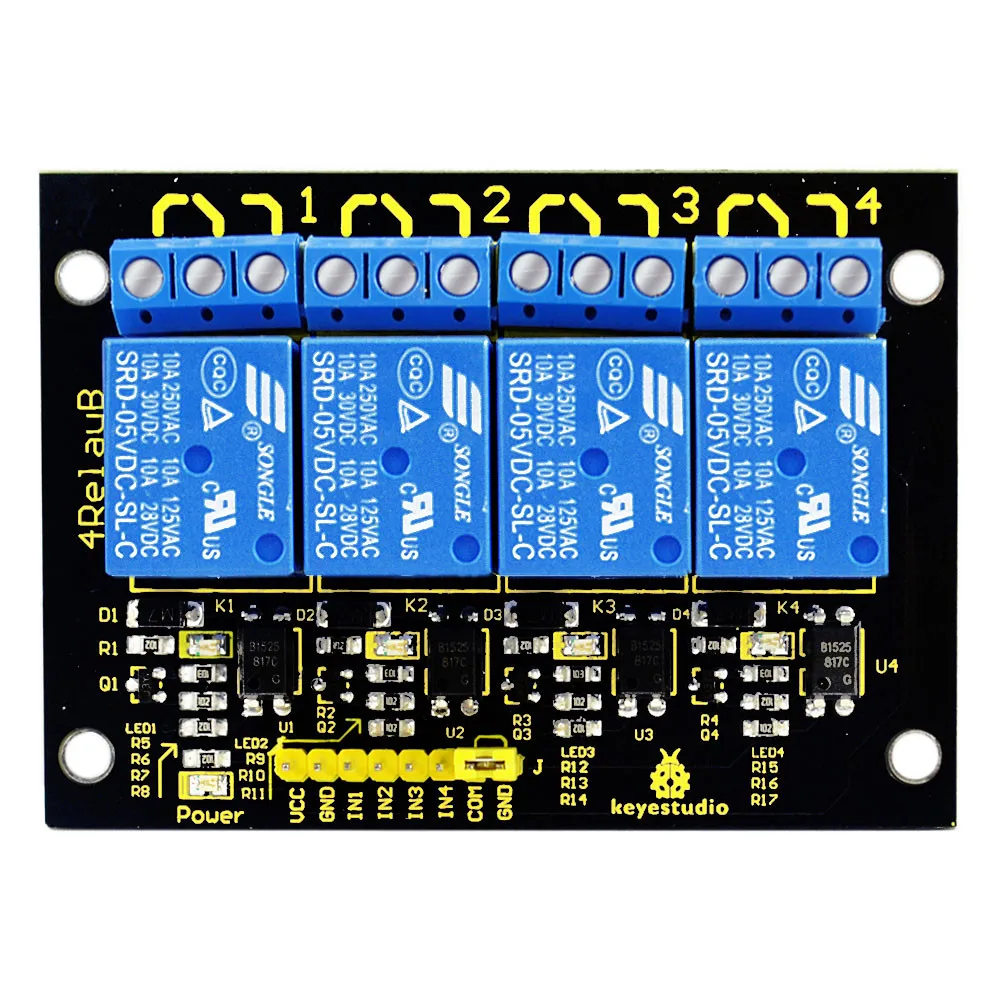

• Определение контактов модуля
  I) контактный 1-контактный 4 ---- контрольный конец
  Ii) Источник питания (VCC)
  Iii) Земля (GND)

Код образца: Int BASE = 2 ; /I/O pin, подключенный к первому реле Int NUM = 4; /общее количество всех реле Настройка пустоты () { Для (int i = BASE; i < BASE + NUM; i + +) { PinMode (i, OUTPUT); /набор цифрового ввода/вывода как выход } } Пустая петля () { Для (int i = BASE; i < BASE + NUM; i + +) { DigitalWrite (i, LOW); /набор цифрового ввода/вывода как «LOW», т. Е. Выключение реле постепенно Задержка (200); /задержка } Для (int i = BASE; i < BASE + NUM; i + +) { DigitalWrite (i, HIGH); /набор цифрового ввода/вывода как «Low». I. e. Включение Реле постепенно Задержка (200); /задержка } }
