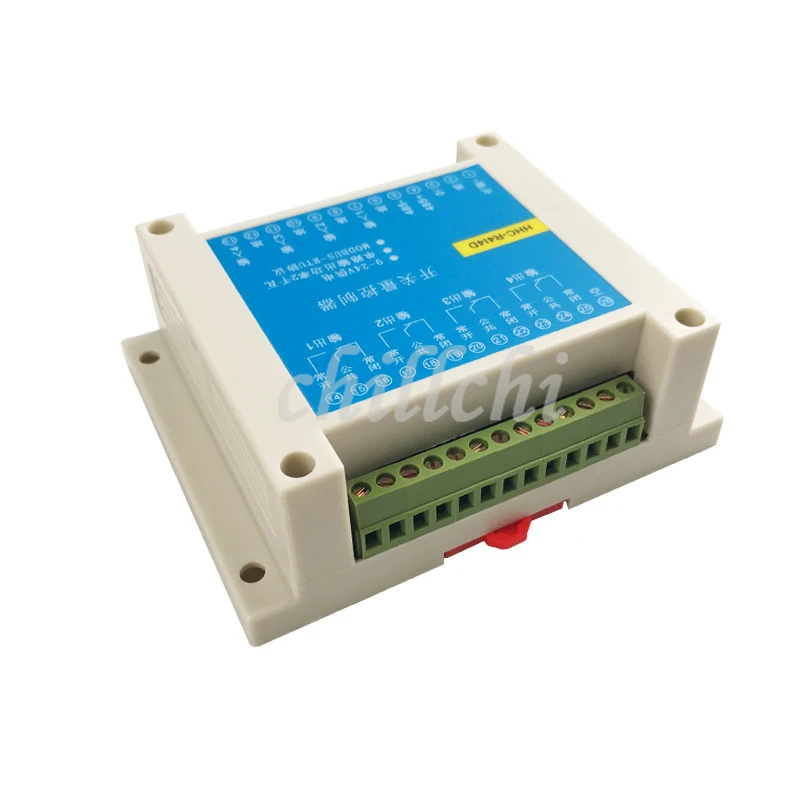

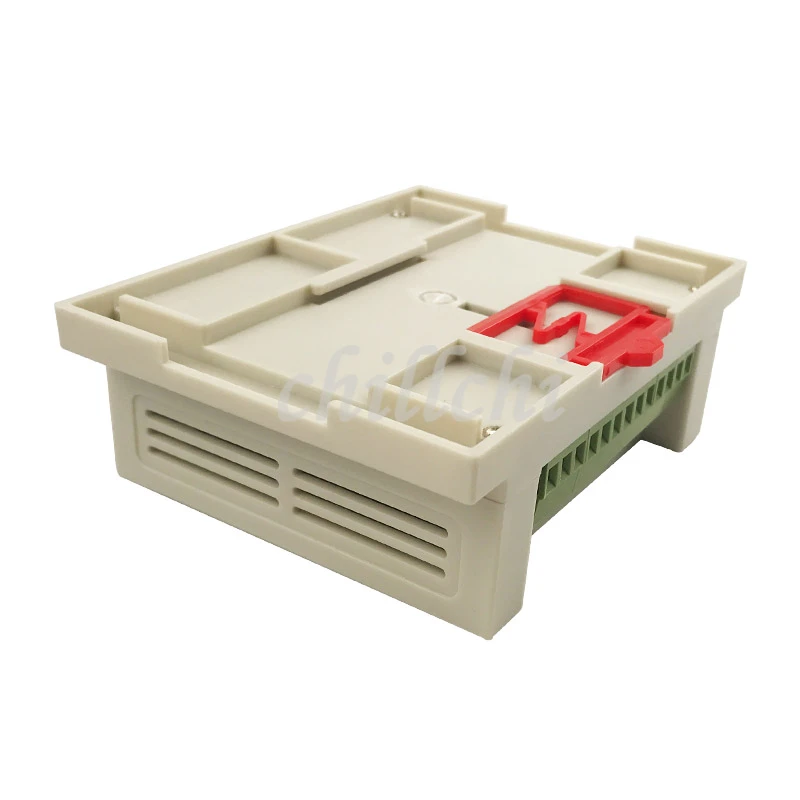

MODBUS RTU протокол 4 в четыре реле управления RS485 модуль переключателя ввода и вывода

MODBUS RTU протокол 4 в четыре реле управления RS485 модуль переключателя ввода и вывода

4 оптоизолированных входа для сухого контактного входного переключателя, не с напряжением.4 10A высокотоковые Релейные выходы. УсыновлениеRS485 интерфейс, Популярный протокол используется в промышленностиПротокол MODBUS RTU. Вы можете легко встраивать автобус RS485. Может быть подключен автобус RS485 32,Адрес набора программного обеспечения и другие параметры.Адрес и другие параметры хранятся в EEPROM.Предоставление контрольного образца исходного кода.Стандартная промышленная рельсовая установка.Защита от аспирации. Мощность не является аспирацией.Стандарт MODBUS предоставляет тестовое программное обеспечение.Широкий источник питания 9-24 В.

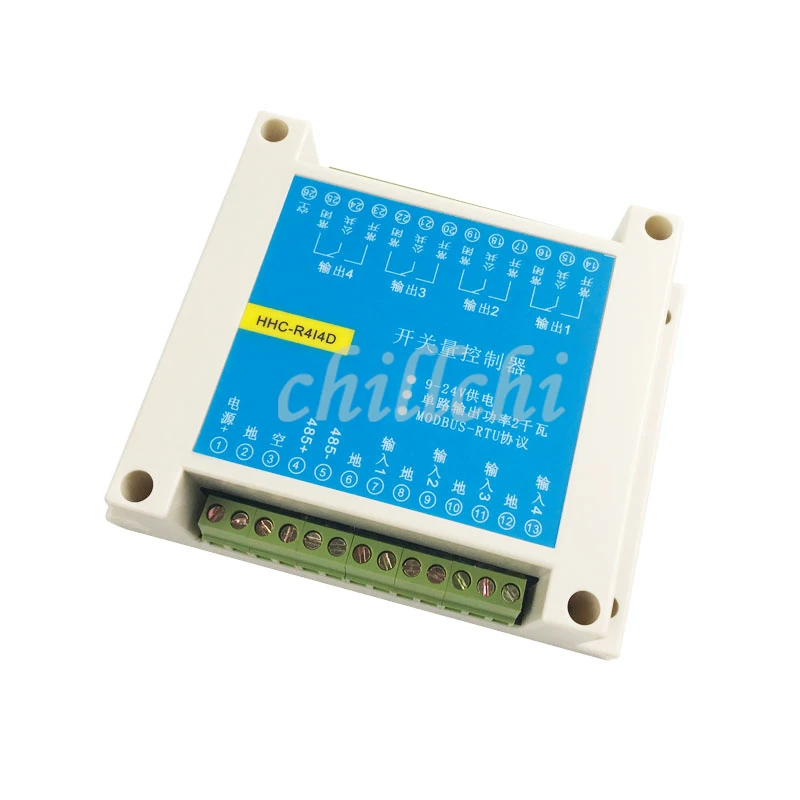

Во-первых, инструкции по проводке

GND ------- заземление NO1 ---- первая группа, как правило, открытое реле

+ 12 В ------ 12 В COM1 --- первая группа реле common

NC1 ---- 485A ------- RS485-это первая группа реле, которая обычно закрыта

485B ------ RS486 отрицательный NO2 ---- вторая группа, как правило, открытое реле

1 в 1 ------- первая группа цифрового ввода COM2 ---- второй набор реле общего

IN2 -------- вторая группа цифрового ввода NC2 ---- второй набор реле нормально закрыт

IN3 -------- вход третьего группового переключателя NO3 ---- Третья группа, как правило, открытое реле

IN4 -------- группа 4 цифровой вход COM3 ---- Третья группа реле общего

NC -------- пустой, не используйте третью группу NC3 ------ реле нормально закрыто

NO4 ------- четвертая группа нормально открытого реле

COM4 ------ 4-е групповое реле

NC4 ------ 4-е групповое реле нормально закрыто

Один,Программное обеспечение для соглашения

9600 скорость передачи, Начальный бит, 8 бит данных, один стоп бит, неверная контрольная цифра. Адрес по умолчанию 0x01. В соответствии со спецификацией протокола MODBUS RTU.

Подробные инструкции (например, от 0x10 до адреса)

Цифровой вход для чтения.

Отправить формат команды: адрес (1 байт) + команды (один байт) + адрес регистрации (два байта) + поле данных (два байта) + код проверки CRC (два байта).

Формат возврата данных: адрес (1 байт) + команды (один байт) + возвращает номер (1 байт) + возвращенные данные (один байт) + контрольный код CRC (два байта)

Отправка:0x01, 0x02, x00, 0x20 0x00, 0x04, 0x78, 0x03

Политика возврата товаров:0x01, 0x02, x01, 0x0F, 0xE1,0x8c

ВозвратВозврат0x0F,Этот модуль только низкий четыре, только интересует низкий четыре. От первого ко второму4, соответственно, цифровой вход INPUT1 в состояние INPUT4, когда есть цифровой вход

Когда сигнал, соответствующий Бит 0, если первый способ переключения ввода, нет другого пути переключения ввода, значение 0x0E.

2,Реле управления выходами.

2,1 индивидуальное реле управления (предполагаемый модуль 0x01)

Открылась первая дорога 0x01,0x05,0x00,0x10,0xFF, 0x00,0x8D, 0xFF

Для открытия второй дороги 0x01,0x05,0x00,0x11,0xFF, 0x00,0xDC, 0x3F

Откройте третью дорогу 0x01,0x05,0x00,0x12,0xFF, 0x00,0x2C, 0x3F

Открытая четвёртая дорога 0x01,0x05,0x00,0x13,0xFF, 0x00,0x7D, 0xFF,

С первой дороги 0x01,0x05,0x00,0x10,0x00,0x00,0xCC, 0x0F

Второй внедорожный 0x01,0x05,0x00,0x11,0x00,0x00,0x9D, 0xCF

Внедорожная дорога 0x01,0x05,0x00,0x12,0x00,0x00,0x6D, 0xCF

Внедорожная дорога 0x01,0x05,0x00,0x13,0x00,0x00,0x3C, 0x0F

2,2 все в одном операционное реле

Откройте все0x01,0x0F, 0x00,0x10,0x00,0x04,0x01,0x0F, 0xBF, 0x51

Все выключить0x01,0x0F, 0x00,0x10,0x00,0x04,0x01,0x00,0xFF, 0x55

Будет установлен двухстороннюю систему, набор с дороги тридцать четыре0x01,0x0F, 0x00,0x10,0x00,0x04,0x01,0x03,0xBF, 0x54

Установить по дороге, дорога домой тридцать четыре открытый 0x01,0x0F, 0x00,0x10,0x00,0x04,0x01,0x0C, 0xFF, 0x50

3,Считывание выходного статуса реле

Отправьте письмоИнструкция форматФормула: адрес (1 байт) + команды (один байт) + адрес регистрации (два байта) + поле данных (два байта) + код проверки CRC (два байта).

Формат возврата данных: адрес (1 байт) + команды (один байт) + возвращает номер (1 байт) + возвращенные данные (один байт) + контрольный код CRC (два байта)

Отправка:0x01,0x01, x00,0x10,0x00,0x04,0x3c, 0x0c

Политика возврата товаров:0x01, 0x01, x01, 0x00,0x51,0x88

ВозвратНазад 0x00, выходное реле состояния, 0 выключено, 1 заряжено. Этот модуль только низкий четыре, только интересует низкий четыре.

4,Настройка адреса модуля

БудетАдрес устройства, чтобы01: 0x00, 0x06, 0x00, 0x01, 0x00, 0x01, 0x18, 0x1b

Этот продукт определенно подключен PLC, мы знаем, что PLC поддерживает протокол MODBUS RTU, следующее тестовое программное обеспечение с MODBUS Modbus Poll тестовыми коммуникациями.

Управление реле

Прочитайте переключатель

Код C + + предназначен для справочной информации, вот программа, которая предоставляет ссылку на интерфейс

Этот интерфейс предоставляет исходный код, мощный, способный модифицировать адрес устройства, которое может управлять каждым из реле, а также считывать цифровой вход, может считывать реле под напряжением или закрытым. Также вычисляет значение CRC и может отображать данные, возвращенные устройством, программное обеспечение во время установки может быть непосредственно использовано для тестирования оборудования, которое позволяет установщику после установки, немедленно проверить, правильно ли установлено устройство, значительно облегчить установку и техническое обслуживание устройства.
