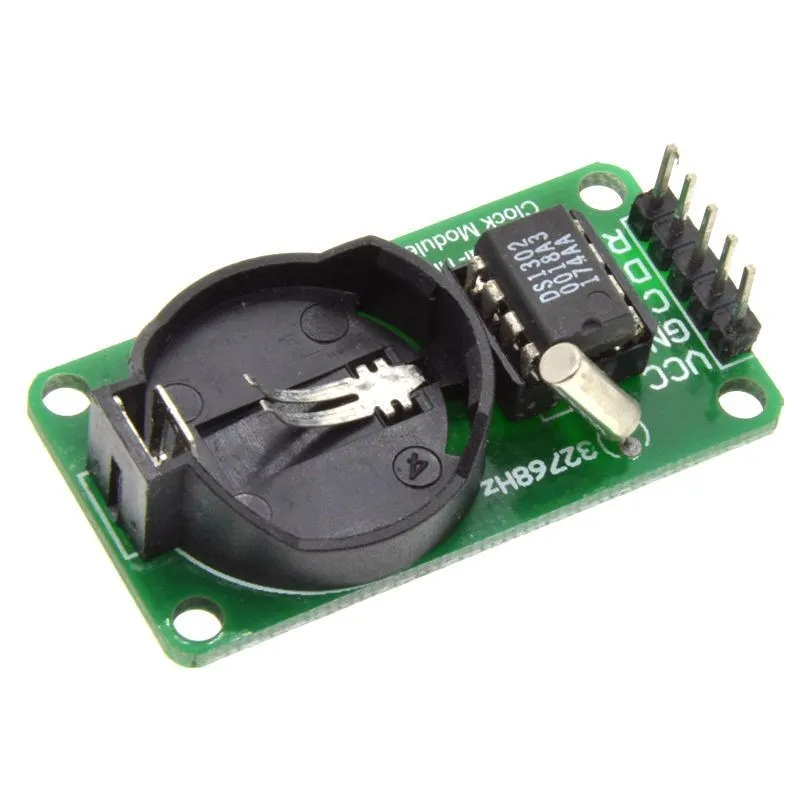

Лидер продаж модуль умных часов DS1302 для arduino UNO MEGA макетная плата Стартовый Набор

---

Старт

KY-015 DHT-11 DHT11 Smart 3pin цифровая температура... US $1,00 WAVGAT 5V 650nm 5mW Регулируемый лазерный точечный диод мод... US $0,30 Водонепроницаемый Ультразвуковой Модуль JSN-SR04T Водонепроницаемость... US $8,06 WAVGAT PCF8591 AD / DA преобразование в цифровой/D... US $0,98 20 шт. динамик телефон планшет микро динамик 1W 8R 8 E... US $4,80 1 шт. 2 канала межсоединений интегральных схем I2C материнскую плату преобразователь уровня Bi-Di... US $0,63 Бесплатная доставка DS18B20 измерение температуры sens... US $1,40 10 шт WAVGAT AM2320 цифровая температура и гумиди... US $18,39 Бесплатная доставка 1 шт. модуль датчика стука для Arduino... US $0,80 Двухканальный HX711 взвешивания Давление Сенсор 24-битный... US $0,60

Конец

Описание:

DS1302-это чип зарядки часов из Далласа, который содержит часы/календарь в реальном времени и 31 байт статической оперативной памяти для связи с микроконтроллером через простой последовательный интерфейс. Часы/календарь в режиме реального времени обеспечивают секунды, минуты, часы, дни, недели, месяцы, годы информации, количество дней в месяц и Високосный год количество дней может быть изменено автоматически. Время работы часов может определяться индикацией AM / PM в формате 24 или 12 часов. (1) RST reset (2) I / O data lines (3) SCLK serial clock. (1) RST reset (2) I / O data lines (3) SCLK serial clock. Часы/RAM чтение/запись данных в байте или до 31 байта группового общения символов. Потребление энергии DS1302 очень низкое для сохранения данных и информации о часах, когда мощность меньше 1 мВт

Особенности:

Часы в режиме реального времени с 2100 могут быть рассчитаны до секунд, минут, часов, дней, недель, месяцев, лет способности, а также високосный год регулировки 31 8-битный временного хранения данных Оперативная память Режим последовательного ввода/вывода делает вывод меньше Широкий диапазон рабочего напряжения 2,0 V Рабочая сила тока 2,0 V, меньше, чем 300nA Часы чтения/записи или данные RAM, Есть два способа передачи одного байта передачи и многобайтовый режим передачи символов группы 8-pin DIP посылка или опционально 8-pin SOIC посылка в соответствии с поверхностного монтажа Простой 3-х проводное интерфейс Совместим с TTL Vcc = 5 В Дополнительный диапазон промышленной температуры-40 + 85 Двойной источник питания для основного источника питания и резервного питания Параметры модуля часов в реальном времени DS1302: 1.PCB для одной панели, размер: 44 мм * 23 мм * 1,6 мм 2. С 4 отверстия для позиционирования, диаметр 3,1 мм 3. Запасная батарея для аутентичной небесной сферы CR2032, напряжение 3 В, ток 260 мА · ч, неперезаряжаемая батарея. Теоретическое время хранения данных более 10 лет! 4. Кристалл 32,768 кГц, японский Импортированный кристалл, соответствующая Емкость 6 пФ, размер 2*6 мм 5.DS1302 8-контактный подключаемого модуля большой чип, чип ниже IC Блок, легко заменить и подключите чип 6. Модуль Рабочее напряжение совместим с 3,3 V / 5V и 5V и 3,3 V однокристальная соединение 7. Рабочая температура: 0 ° --- 70 °

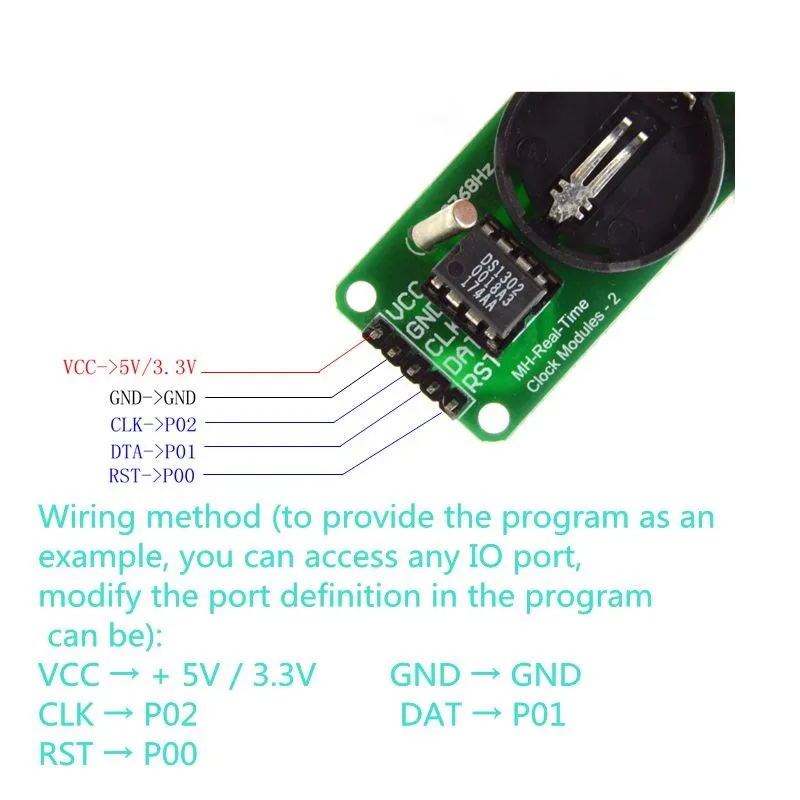

Метод подключения (для предоставления программы в качестве примера, вы можете получить доступ к любому порту IO, изменить определение порта в программе может быть):

VCC → + 5V/3,3 V GND → GND CLK → P02 DAT → P01 RST → P00

Посылка включает в себя:

1 шт. X модуль реальных часов DS1302
