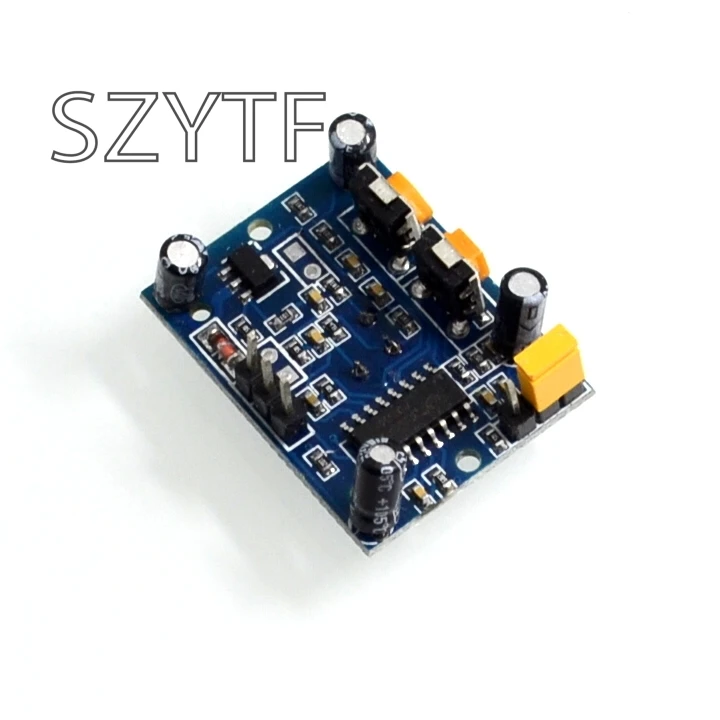

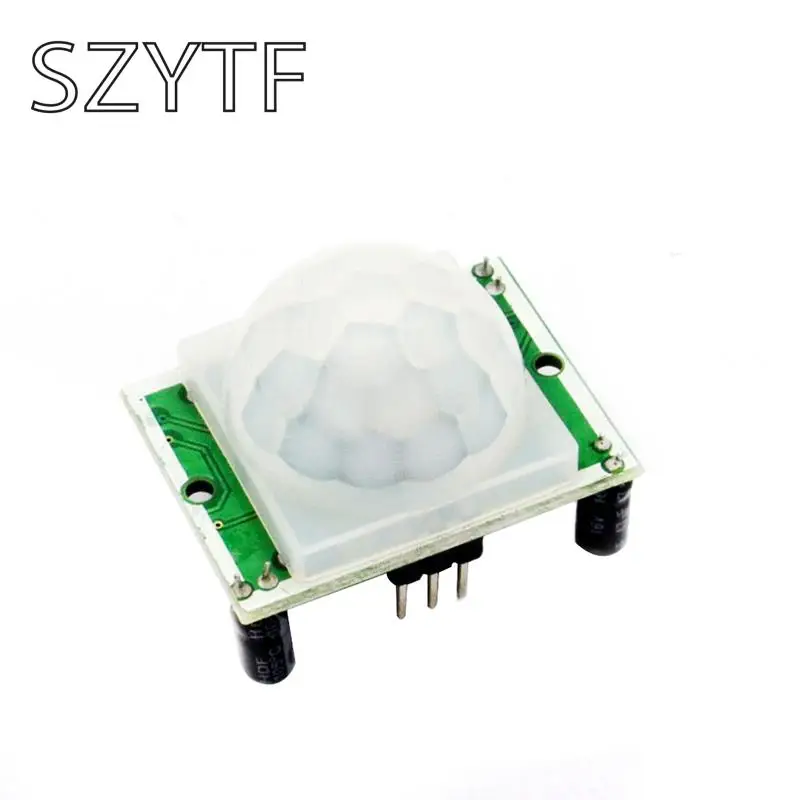

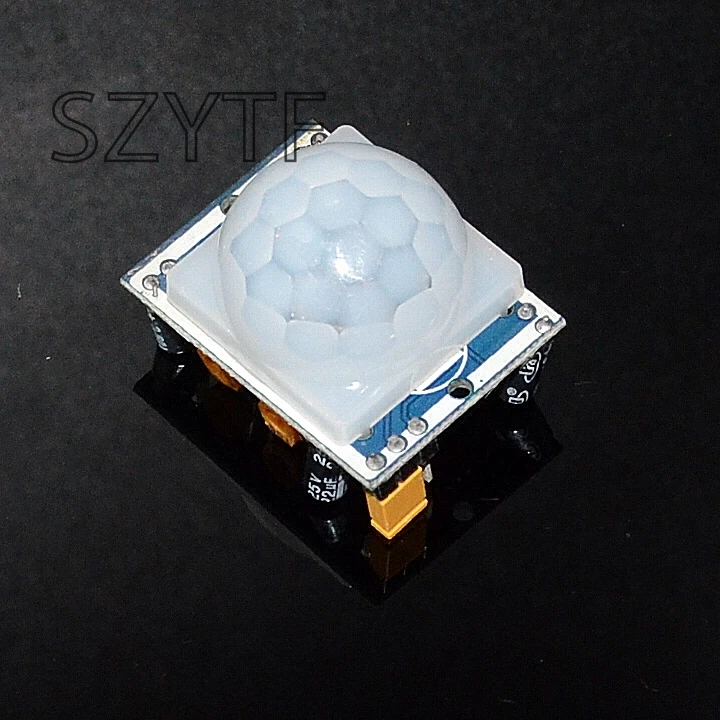

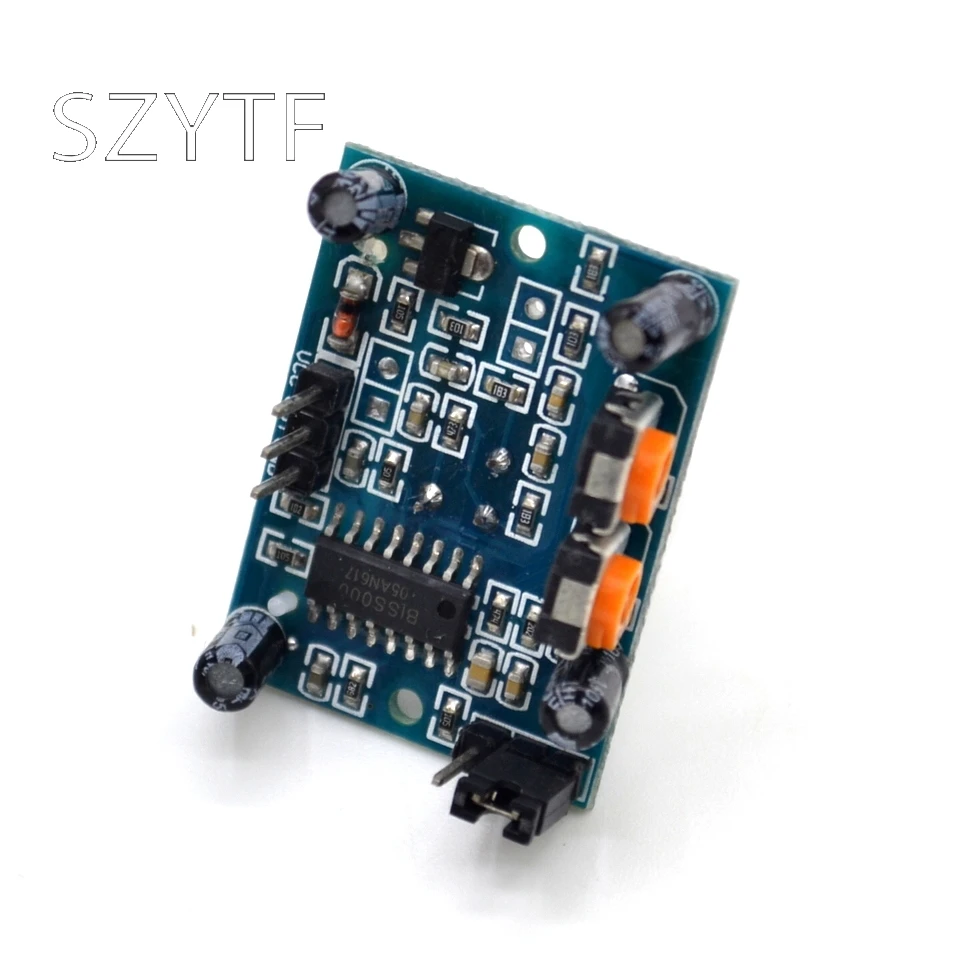

Пироэлектрический датчик базовые знания и использование общих проблем

Пироэлектрический инфракрасный датчик может обнаруживать человека или животных и выходные сигналы, излучаемые инфракрасные датчики. Уже в 1938 году было предложено использовать пироэлектрический эффект обнаружения инфракрасного излучения, но не воспринимается серьезно до шестидесятых, с быстрым развитием лазерных, инфракрасных технологий, был также повышен до пироэлектрического эффекта исследований и пироэлектрических кристаллов для применения. Пироэлектрические кристаллы широко используются в инфракрасной спектроскопии, инфракрасном дистанционном зондировании и детекторах теплового излучения, они могут служить идеальным инфракрасным лазерным детектором. Его цель широко применяется для различных устройств автоматизации управления. В дополнение к нашему хорошо известному автоматическому переключателю в коридоре, охранная сигнализация была применена снаружи, более перспективные области применения. Например: в комнате, что никто не остановится автоматически, когда Кондиционер, диспенсер для воды. Телезрители могут осуждать, что никто не будет смотреть или выключать автоматически после того, как Агентство будет спать. Включите монитор или на применение автоматического дверного звонка. В сочетании с видеокамерой или цифровой камерой автоматически записывает животное или человеческую активность, и так далее.... Вы можете в соответствии с их прихотью, в сочетании с другими схемами разработать более отличные новые продукты. Или автоматизированные устройства управления.

Основы пироэлектрического датчика

Пироэлектрический эффект похож на пьезоэлектрический эффект, из-за изменений температуры, вызванных феноменом заряда поверхности кристалла. Пироэлектрический датчик-чувствительные к температуре датчики. Он состоит из керамических оксидов или пьезоэлектрических кристаллических компонентов, составляющих из двух поверхностных электродов, находится в диапазоне датчиков для контроля изменения температуры ΔT, пироэлектрический эффект будет на двух электродах производить заряд ΔQ, т. Е. Генерировать слабое напряжение ΔV между двумя электродами. Благодаря высокому выходному сопротивлению в датчике происходит трансформация импеданса. Заряд pyq пироэлектрический эффект производится в результате распада комбинированных ионов воздуха, т. Е. Когда температура окружающей среды стабильна и неизменна, ΔT = 0, датчик не выводится. Когда тело входит в зону обнаружения, из-за разницы температуры тела и температуры окружающей среды, что приводит к output t, там output T выход; если тело не перемещается в зону обнаружения, температура не меняется, нет выхода датчика. Таким образом, этот датчик обнаруживает датчик активности человека или животных. Экспериментально доказано, что датчик без оптического объектива (также известный как линза Френеля), для обнаружения расстояния менее 2 м, и соединенный оптический объектив, расстояние обнаружения может быть больше 7 м.

Обратите внимание на следующее:

Во-первых, напряжение постоянного тока должно соответствовать слишком высоким значениям и слишком низким будет влиять на производительность необходимых модулей и требует хорошо регулируемого источника питания, такие как компьютерный USB источник питания, зарядное устройство для сотового телефона, более старые 9 V ламинированные модули батарей не могут удовлетворить требования к работе, Мы рекомендуем клиентам использовать силовой трансформатор и после трех терминальных чипов регулятора напряжения, а затем обратно через конденсатор фильтра питания 220 мкФ и 0,1 мкФ.

Во-вторых, далеко от тела при отладке чувствительной области, иногда перед корпусом, хотя и не в модуле, но слишком близко к корпусу, когда модуль из модуля также может быть чувствителен к причине выхода, И не прикасайтесь к части корпуса для отладки цепи, это также повлияет на модуль, более научный подход-это выходной конец СВЕТОДИОДА или мультиметра, модуль покрыт газетами, люди покидают комнату, например, через две минуты, чтобы узнать, есть ли выходной модуль или был?

В-третьих, когда модуль не подключен к нагрузке может работать, после расстройства, вызванного рабочей нагрузкой, одна из причин заключается в том, что мощность источника питания является относительно небольшой нагрузкой, колебания напряжения, вызванные нагрузкой на работе, вызывают неисправность модуля, И другая причина заключается в том, что нагрузка будет производить электрические рабочие помехи, такие как индуктивные нагрузки, такие как реле или соленоиды назад электродвижущая сила, Генерируемая, когда 315 м будет излучать электромагнитное излучение, например, работа платы влияет на модуль. Решение выглядит следующим образом: A, блок питания плюс индукторный фильтр. B, используя модуль нагрузки и напряжения с использованием различных методов, таких как: нагрузка с использованием рабочего напряжения 24 В, модуль использует Рабочее напряжение 12 В, во время изоляции трехклеммного регулятора. C: использование более мощного источника питания.

В-четвертых, модуль обнаружения человеческого тела может работать только в помещении, и Рабочая среда должна избегать солнечного света, прямого воздействия интенсивного света, если рабочая среда имеет сильные радиопомехи защитные меры могут быть использованы. В случае сильного воздушного потока, двери и окна закрыты или заблокированы конвекцией. Зона обнаружения, чтобы избежать попадания тепла, приборов и предметов, легко выдувного мусора и одежды.

В-пятых, модуль обнаружения человеческого тела рекомендуется установить в герметичной коробке, или это может быть выходной сигнал.

Шесть, если требования модуля обнаружения человеческого тела угол обнаружения менее 90 градусов, вы можете использовать непрозрачную ленту блокируя линзы или резки узких линз для достижения.

Семь модулей обнаружения человеческого тела с двойными зондами, направление движения и чувствительность датчика тесно связаны, и характеристики инфракрасного модуля не могут определить точный контроль расстояния обнаружения.

Восемь, в модуле зонда (PIR) можно собрать и сварить другую сторону печатной платы. Зонд также может использоваться для расширения двухпроводного экранированного кабеля, длина должна быть менее 20 см
