Ручной Карманный цифровой осциллограф DSO138 TFT 2 4 дюйма SMD припаянный + акриловый

Ручной Карманный цифровой осциллограф DSO138 TFT 2 4 дюйма SMD припаянный + акриловый

DSO138 2,4 "TFT портативный карманный цифровой осциллограф комплект СМД + акрил DIY чехол в виде ракушки для DSO138

Этот DSO138 цифровой осциллограф комплект принимает ARM Cortex-M3 процессор и с 2,4-дюймовый TFT экран. Легко и надежно подходит для работы в цепи. Он может отображать частоту, период, ширину импульса, передаточное число, макс./мин./AVG./пиковые/виртуальные значения. Этот повышающий преобразователь удивительный матч для DSO138 комплект осциллографа. Его можно подключить напрямую к материнской плате DSO138 (не входит в комплект), сделать осциллограф DSO138 портативным осциллографом для более удобного использования.

Особенности:
DSO138 комплект:
В этом комплекте используются ARM Cortex-M3 процессор (STM32F103C8), а также включает в себя 2,4 цветным экраном тонкопленочной технологии (тпт), а также может использоваться в качестве рукоятки тест Совет по развитию.
Возможно вторичное развитие на основе этого набора, например, его можно изменить на милливольтметр, регистраторы данных.
Регулируемое вертикальное смещение, с инструкциями.
С автоматическим, постоянным и одним режимом съемки, легко запечатлевает форму волны момента.
Доступен спусковой механизм, поднимающий или опускающийся край.
Наблюдаемая предыдущий сигнал триггера (отрицательная задержка).
Может замерзнуть в любое время, дисплей формы волны (функция удержания).
Поставляется в 1 Гц/3,3 V квадратный тест волн источника сигнала.
С цифровым дисплеем, включая частоту, период, ширину импульса, передаточное число, макс./мин./AVG./пиковое/виртуальное значение.
Функция хранения сигналов: не потеряет форму волны после выключения питания.
Обнаружение коротких замыканий и открытых замыканий: может помочь потребителю определить ошибку пайки.
Функция распознавания контроллера TFT.
SMD припаянный, более подходящий для начинающих электроники.

Чехол:
Чехол DIY для осциллографа DSO138.
Акриловый материал, выглядит прозрачным (необходимо оторвать пленку).
Легко для любителей электроники, чтобы собрать.

Технические характеристики:
DSO138 комплект
Тип: комплект для самостоятельной пайки/комплект для пайки SMD (опционально)
Максимальная частота дискретизации в реальном времени: 1 мс/с
Точность: 12Bit
Глубина буфера дискретизации: 1024 байт
Аналоговая полоса пропускания: 0-200 кГц
Вертикальная чувствительность: 10 мВ/див-5 В/див (1-2-5 прогрессивный способ)
Входное сопротивление: 1 МОм
Максимальное входное напряжение: 50 в, полипропилен (1: 1 зонд), 400 В, полипропилен (10: 1 зонд)
Режимы соединения: DC / AC / GND
Горизонтальный диапазон времени основания: 10 мкс/див-50 с/див (1-2-5 прогрессивный способ)
Напряжение питания: 9 в пост. Тока
PCB Размеры: 117*76 мм/4,6 * 3in
Размер экрана: 52*40 мм/2*1,57 дюйма
Посылка Размеры: 18*12,5*3 см/7,08*4,92 * 1.18in
Посылка, Вес: 119 г/4,21 унций

Примечание:
Один комплект осциллографа «сделай сам»-это все предметы, которые еще не припаиваются, второй комплект припаян SMD. Пожалуйста, выберите то, что вам нравится!

Чехол:
Материал: акриловое волокно
Вес изделия: 156 г/5,52 унций
Посылка Размеры: 16*10*4 см/6,3*3,94 * 1.57in
Посылка, Вес: 192 г/6,79 унции

Чехол Инструкция по монтажу:
//www.dropbox.com/s/6nleb8lviv4oeia/E1391-Installation%20Instruction.doc?dl=0

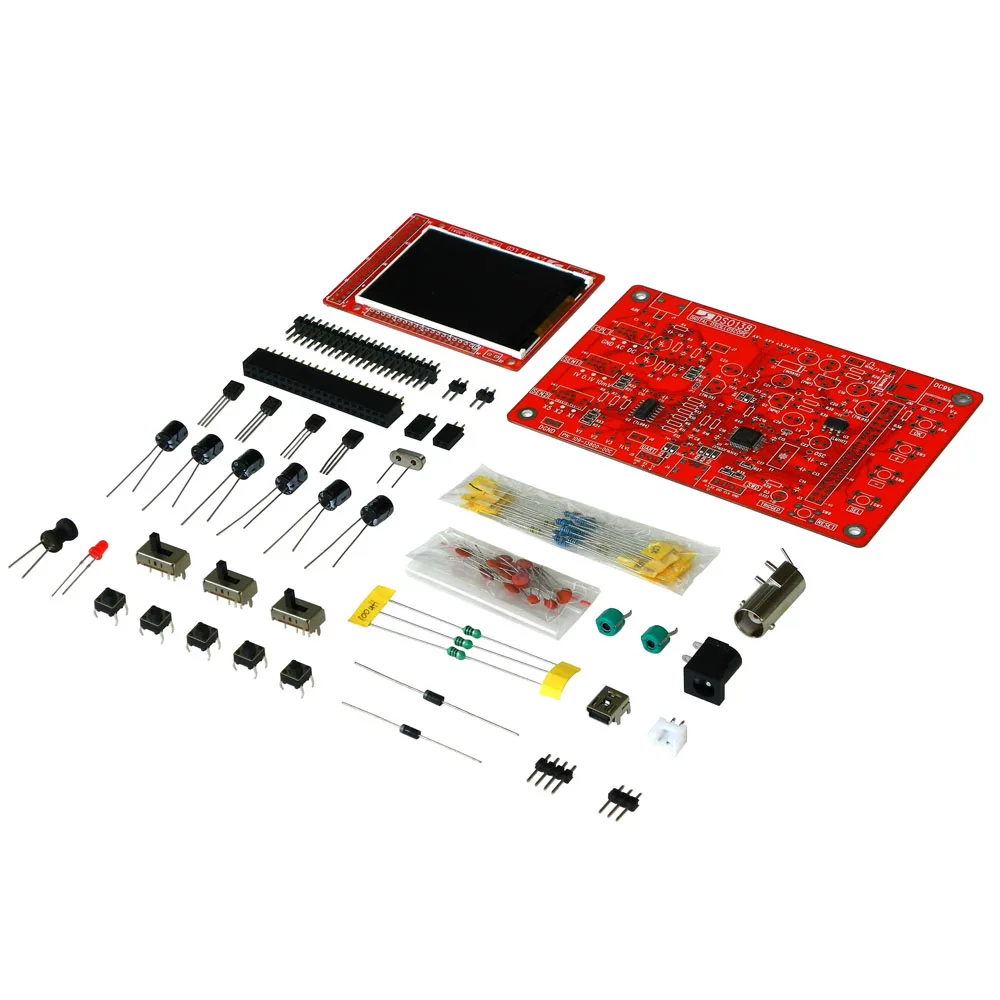

Посылка список:
1 * DIY чехол для DSO138
1 * DSO138 DIY цифровой осциллограф комплект
1 * зонд
3 * Руководство пользователя (на английском языке)
