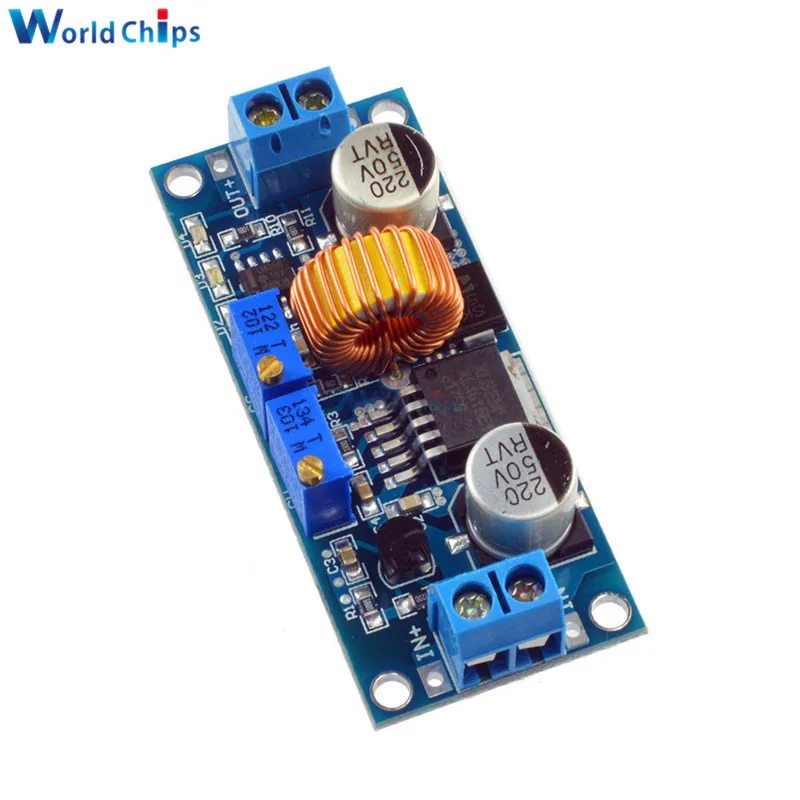

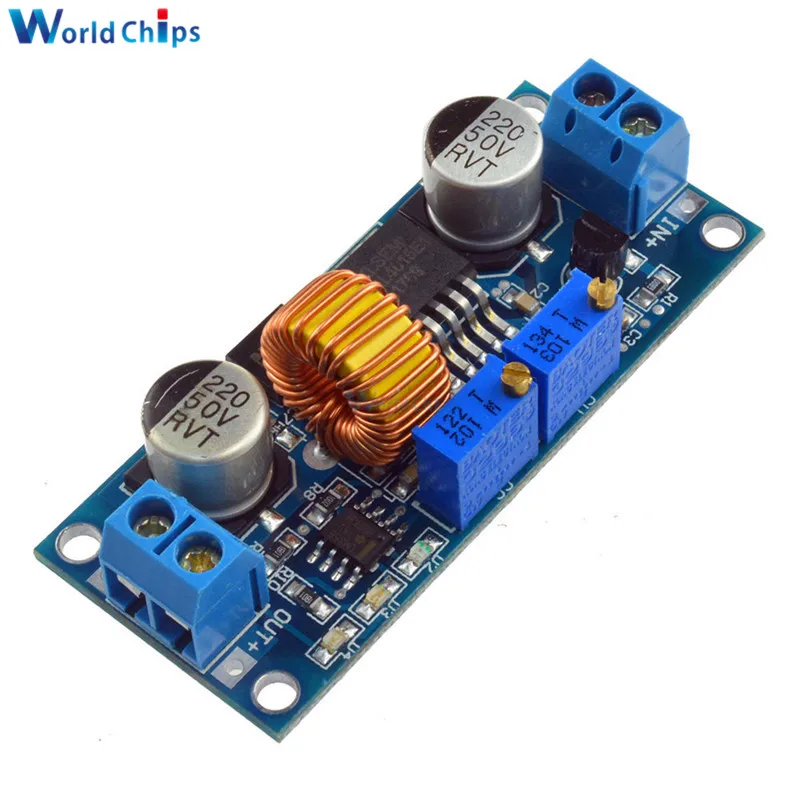

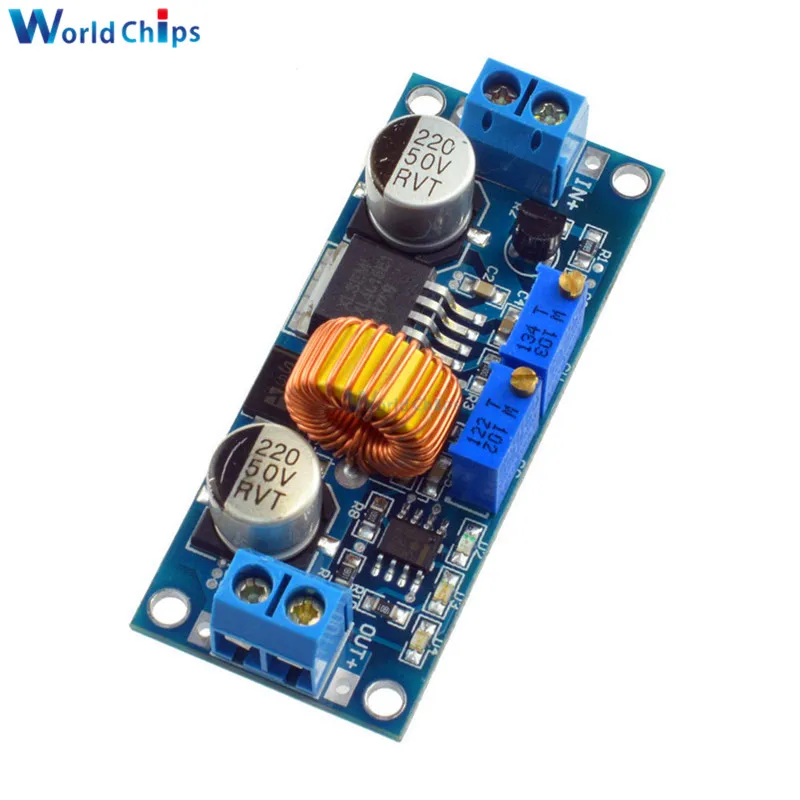

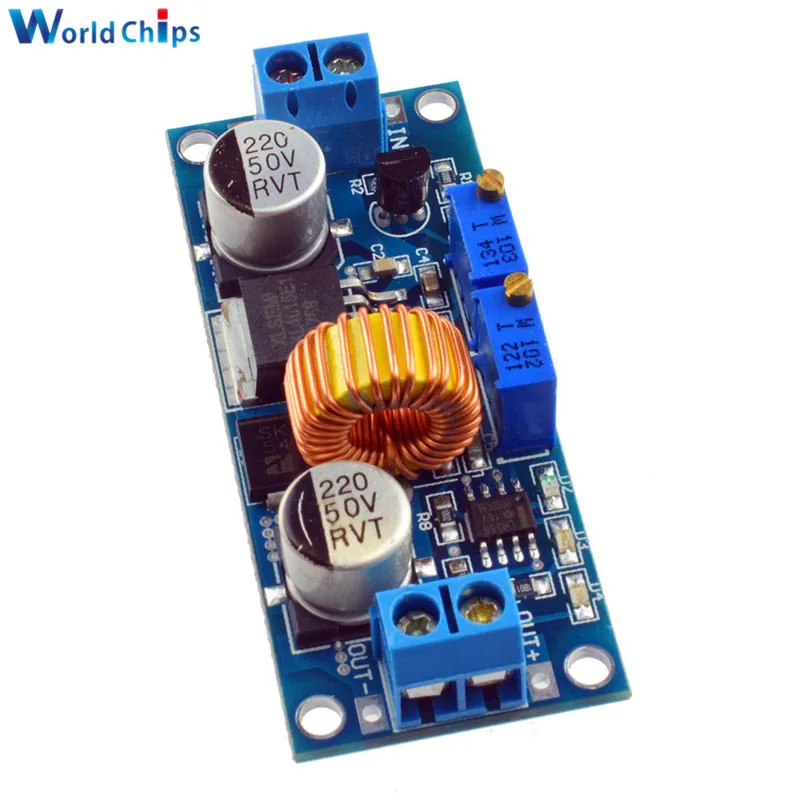

Высокая эффективность! 10 шт./лот 5A Регулируемая понижающая плата питания XL4015 CC/CV

Высокая эффективность! 10 шт./лот 5A Регулируемая понижающая плата питания XL4015 CC/CV

Когда вы используете продукт, входы и выходы модуля будут изолированы от земли
Технические характеристики
1. Вход Диапазон напряжения: 638VDC (Примечание: Вход напряжение не превышает 38V)
2. Диапазон выходного напряжения: 1,25-36VDC регулируемый
3. Выходной ток: 0-5A
4. Выходная мощность: 75 Вт
5. Высокая эффективность до 96%
6. Встроенная функция теплового отключения
7. Встроенная функция ограничения тока
8. Встроенная функция защиты от короткого замыкания
9. Защита от обратной полярности на входе: нет (если требуется, Диод с высоким током в серии с входом).

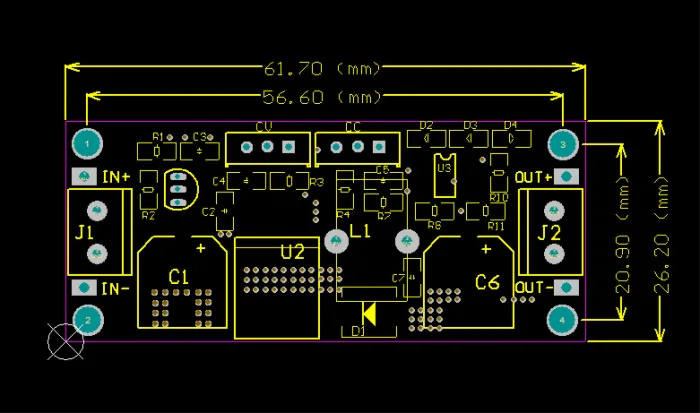

10. Д x Ш x В = 61,7*26,2*15 мм
11. Вес: 20 г

Применение

1. Используйте в качестве понижающих модулей с возможностями защиты от перегрузки по току
Использование:

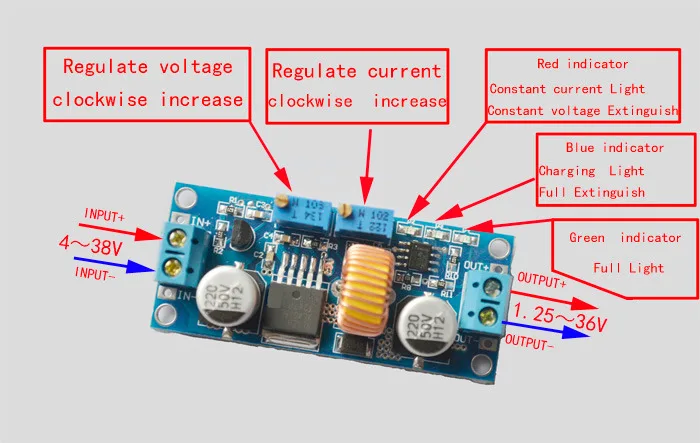

(1) Настройте «потенциометр напряжения» так, чтобы выходное напряжение достигло нужного значения.
(2) Используйте мультиметр для измерения выходного тока короткого замыкания с 10А киосками, регулируя при этом «токовый потенциометр», чтобы выходной ток достиг предварительно определенного значения защиты от перегрузки по току. (Например, измеритель Отображает текущее значение 4А, затем вы можете использовать модуль до максимального тока 4А)
(3) подключен к нагрузке.

2. Используйте в качестве зарядного устройства
Использование:
(1). Убедитесь, что вам нужно, чтобы зарядить батареи с плавающей точкой напряжение и зарядный ток никель-металл-; (в том случае, если параметры лития 3,7 V/2200mAh, затем поплавок напряжение 4,2 V, максимальный зарядный ток никель-металл-1C, ie 2200mA)
(2). Под на холостом ходу, оборот в минуту (условия, отрегулируйте "Напряжение потенциометр», с тем чтобы выход Напряжение достигает поплавок Напряжение; (в том случае, если до 3,7 V перезаряжаемая литиевая батарея, выход Напряжение может быть отрегулировано до 4,2 V)
(3). Используйте мультиметр, чтобы измерить выходной ток короткого замыкания с 10А киосками, регулируя при этом «токовый потенциометр», чтобы выходной ток достиг заданного значения тока зарядки.

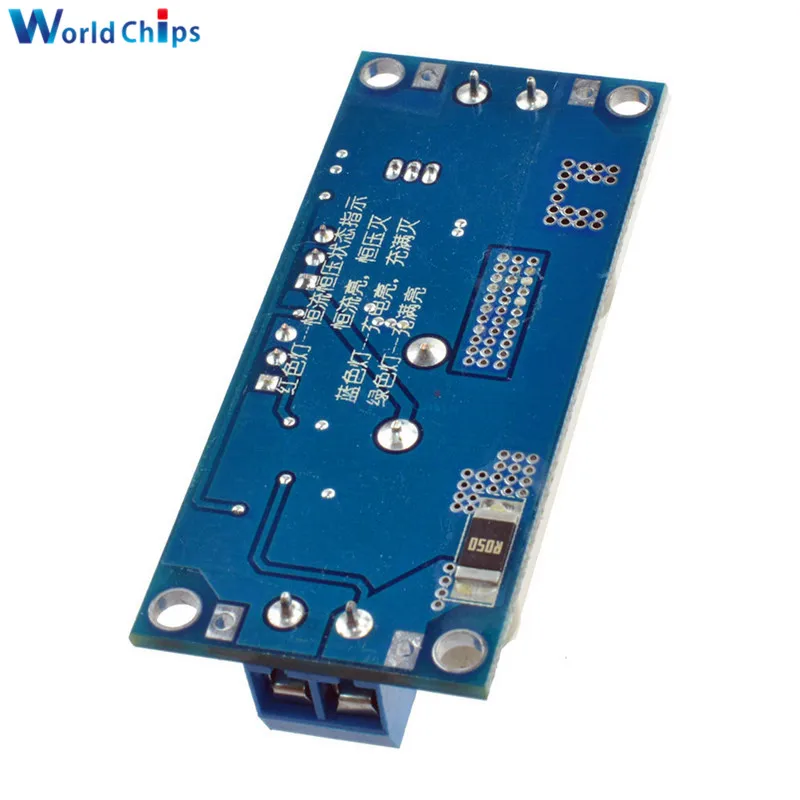

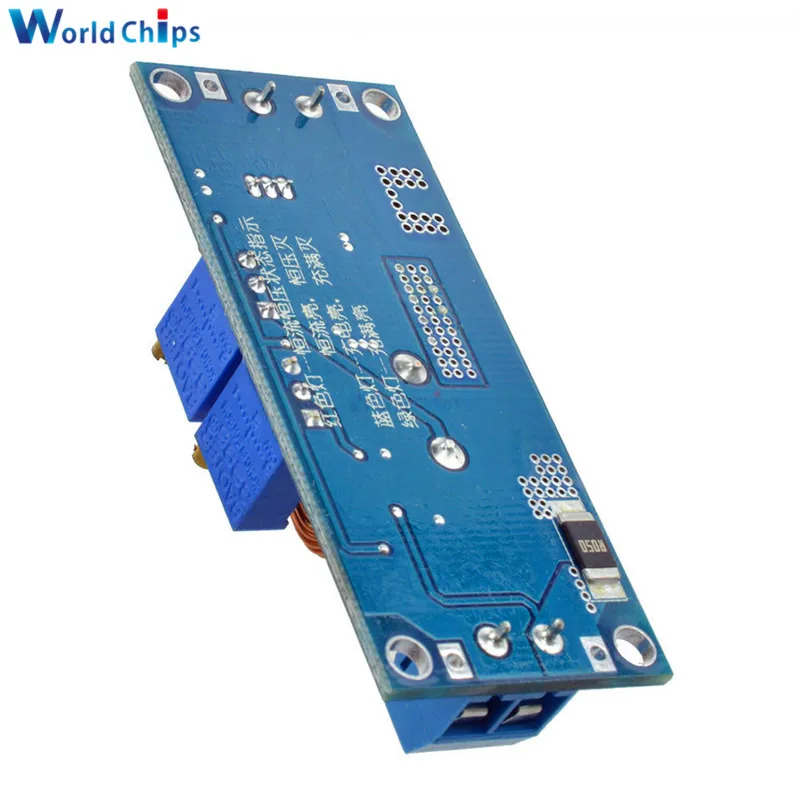

(4). Зарядка указатель поворота ток заводским настройкам по умолчанию является 0,1 раз больше, чем зарядный ток никель-металл-; (Батарея во время зарядный ток никель-металл-постепенно уменьшается, если ток заряда установка 1A, тогда, когда ток заряда менее 0.1A, синий светильник s выключен, зеленый светильник включен, что означает, что аккумулятор полностью заряжен)
(5). Подключен к зарядке аккумулятора.
(1,2,3,4 шагов как: выход выгружен, не подключайте аккумулятор)

3. Используется как светодиодный модуль драйвера постоянного тока
Использование:
(1). Отрегулируйте «потенциометр напряжения», чтобы выходное напряжение достигло нужного значения.
(2). Используйте мультиметр, чтобы измерить выходной ток короткого замыкания с 10А киосками, регулируя при этом «токовый потенциометр», чтобы выходной ток достиг предварительно определенного светодиодный рабочего тока.
(3). Подключите светодиодный, рабочий.
(1,2 шага как: выход выгружен, не подключается светодиодный)

Посылка включает в себя:

• 10 x 5A литиевое зарядное устройство CV CC понижающий модуль питания светодиодный новый драйвер
