Instrumstar ISDS205B цифровой осциллограф/анализатор спектра/DDS/Sweep/Data Recorder виртуальный пк
История изменения цены
*Текущая стоимость 5 208,30 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Sep-18-2025 | 6198.84 руб. | 6508.64 руб. | 6353 руб. |
| Aug-18-2025 | 6145.38 руб. | 6452.55 руб. | 6298.5 руб. |
| Jul-18-2025 | 5156.99 руб. | 5414.73 руб. | 5285 руб. |
| Jun-18-2025 | 6041.46 руб. | 6343.87 руб. | 6192 руб. |
| May-18-2025 | 5260.77 руб. | 5523.81 руб. | 5391.5 руб. |
| Apr-18-2025 | 5937.83 руб. | 6234.88 руб. | 6085.5 руб. |
| Mar-18-2025 | 5885.63 руб. | 6179.99 руб. | 6032 руб. |
| Feb-18-2025 | 5833.26 руб. | 6125.20 руб. | 5979 руб. |
| Jan-18-2025 | 5781.15 руб. | 6070.45 руб. | 5925.5 руб. |
Описание товара

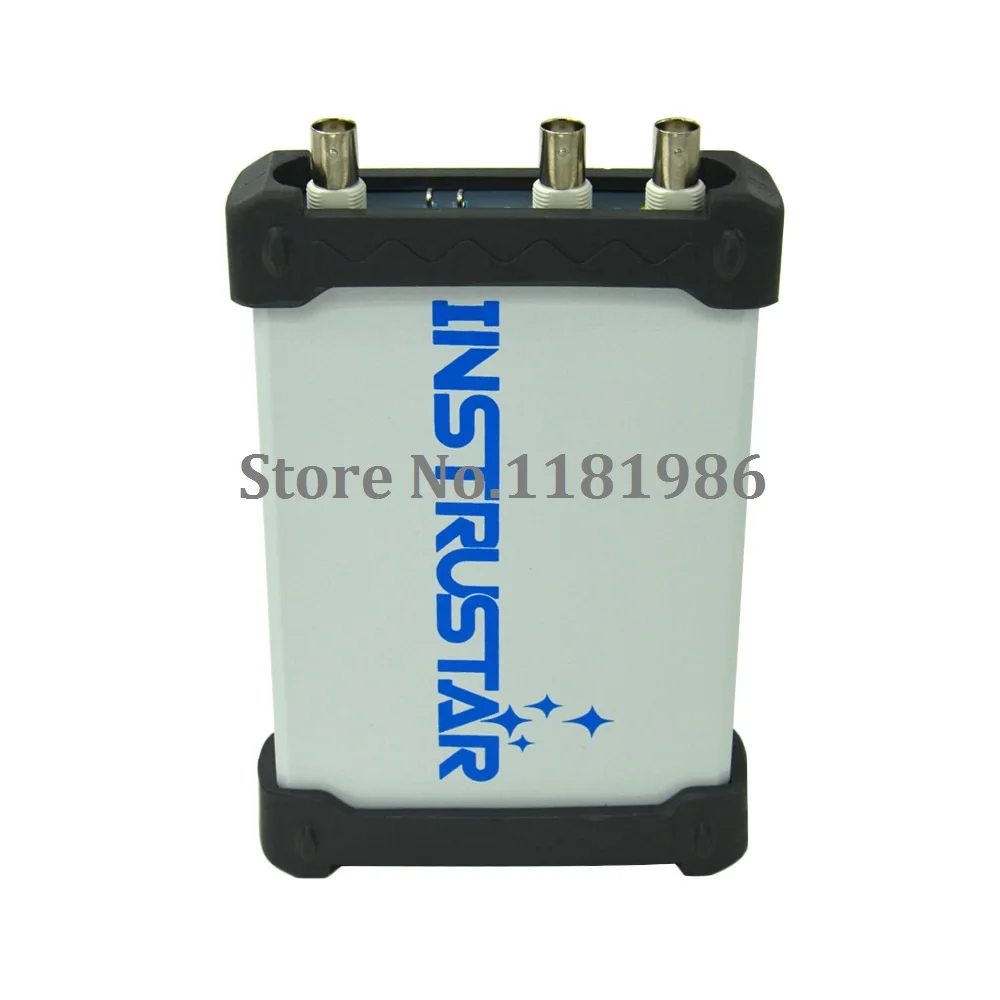

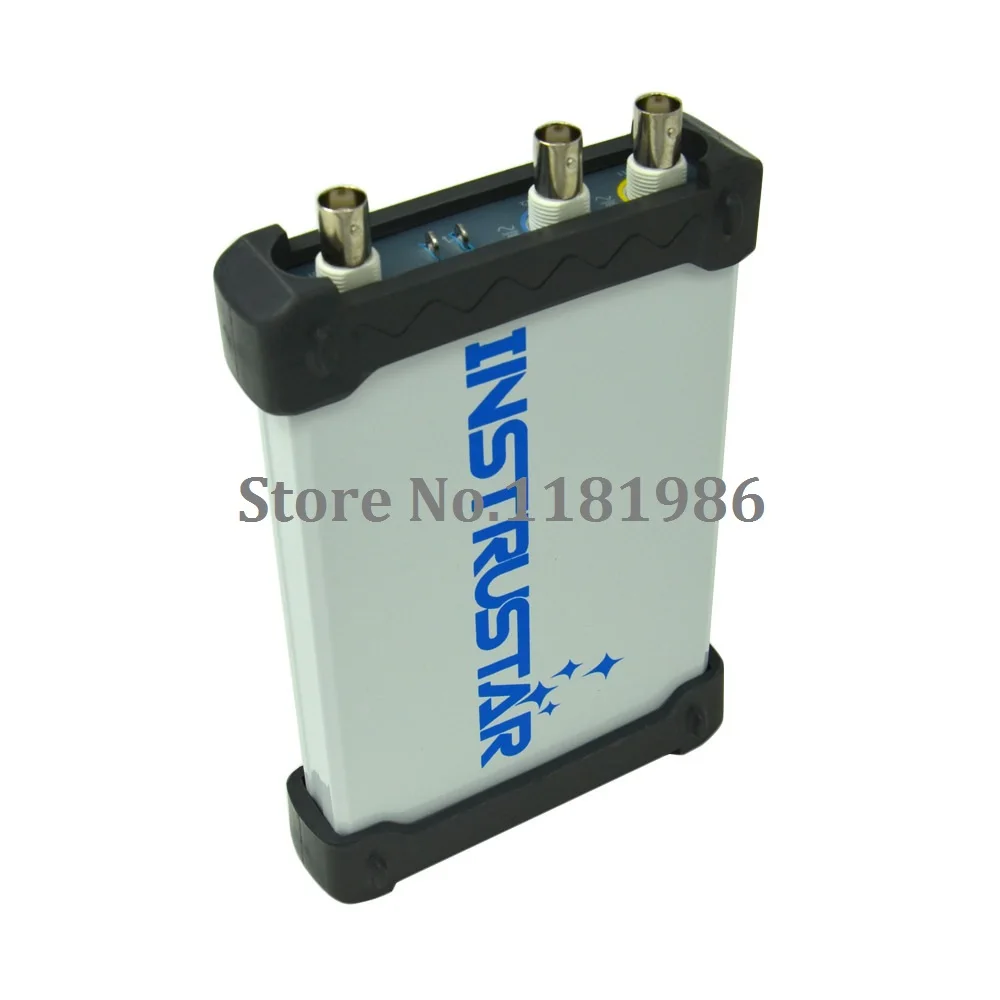

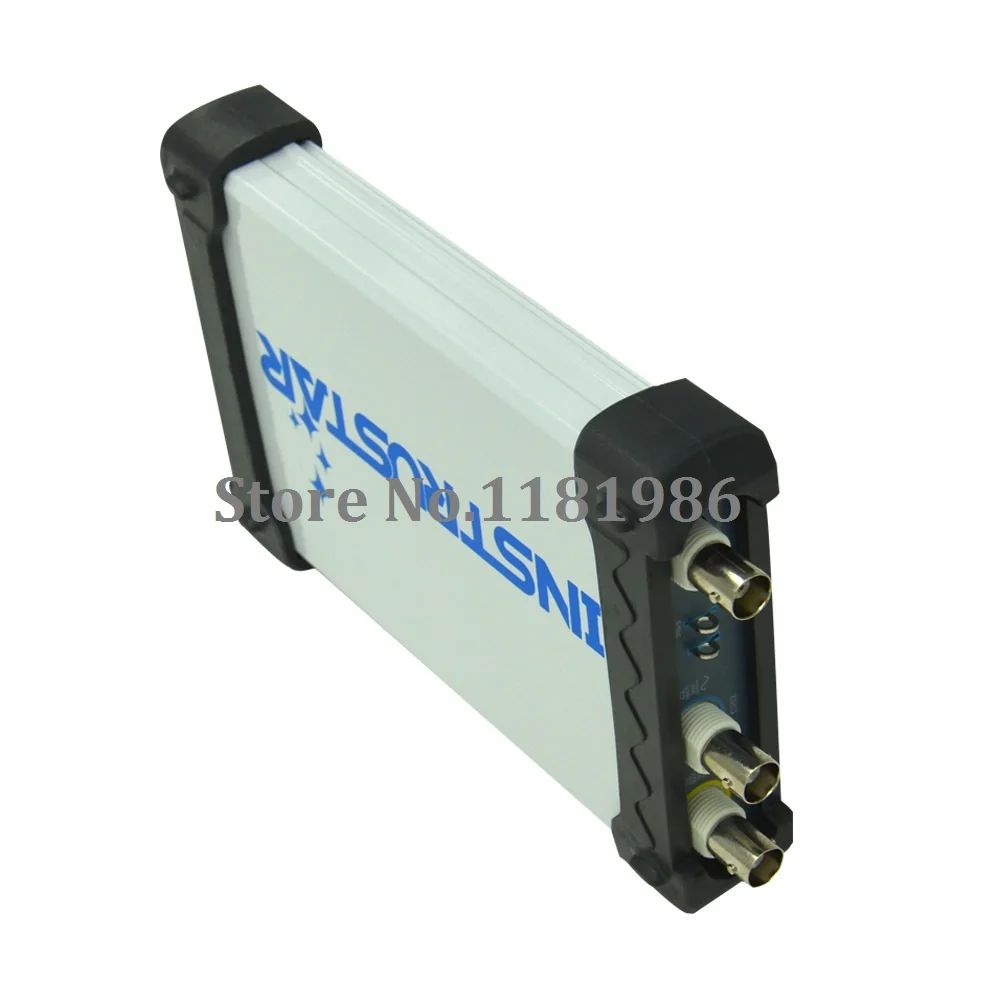

Новый instrumstar ISDS205B 20 МГц 48 мс/с 5 в 1 Многофункциональный виртуальный ПК на базе USB цифровой осциллограф/анализатор спектра/DDS / Sweep / Data Recorder
Введение
ISDS205B двухканальный цифровой осциллограф, "низкой стоимостью, высокопроизводительный" в качестве цели дизайна. Хорошо продуманная полоса пропускания 20 м, частота дискретизации 48 м, 2 канала, переменная поддержка X, Y и XY, переменная модель двухканального виртуального осциллографа, анализатор спектра, рекордер данных. Между тем, он поддерживает DDS и функцию подметания. DDS поддерживает 5 видов выходных сигналов, Синусоидальная волна может выводить до 20 м. Устройство поддерживает связь с ПК через высокоскоростной USB2.0.
Цифровой осциллограф | Анализаторы спектра | Регистратор данных | DDS генератор | Развертки | |
ISDS205B | Да | Да | Да | Да | Да |
Особенности
Цифровой осциллограф | |
Каналы | 2 |
Импеданс | 1MΩ 25pF |
Соединительная муфта | От источника переменного или постоянного тока |
Разрешение по вертикали | 8Bit |
Диапазон усиления | -6 В ~ 6 в (зонд X1) -60 В ~ 60 в (probe X10) |
Вертикальная точность | ± 3% |
Развертки диапазон | 1ns-20s |
Вход защиты | Диода, 50Vpk |
Autoset | Да (от 10 Гц до 20 МГц) |
Режим запуска | Автоматический, нормальный и сигнальный |
Триггер Тип | Нет, поднятые края, опускающиеся края, Поднятые края или опускающиеся края |
Уровень триггера | Да |
Источник запуска | CH1, CH2 |
Буфера Размеры | 1 Мб/ч |
Пропускная способность | 20 МГц |
Макс образец | 48 мс/с |
Вертикальная установка | CH1, CH2, ADD, SUB, MUL |
Дисплей режим | X, Y-T и X-Y |
Измерений | Да |
Волна спасти | Osc (закрытый), Excel и Bmp |
Анализаторы спектра | |
Каналы | 2 |
Пропускная способность | 20 МГц |
Алгоритм | FFT(18 окон), корреляция, спектр мощности |
БПФ точек | 8-1048576/CHN |
БПФМера | Гармоник (1-7), SNR, SINAD, ENOB, THD, SFDR |
Фильтр обработки | FIR фильтр поддерживает произвольный диапазон частоты, и прямоугольник, Бартлетт, треугольный, cosine, hanning, bartlett_hanning, hamming, blackman, blackman_Harris, tukey, Nuttall, FlatTop, Bohman, Parzen, lanczos, kaiser, gaussand dolph_chebyshev, дизайн окон. ИИР поддержка фильтра "Butterworth", "чебышева I", "чебышева II", "Эллиптический" Тип графического дизайна |
Регистратор данных | |
Канал | 2 |
Импеданс | 1MΩ 25pF |
Соединительная муфта | От источника переменного или постоянного тока |
Разрешение по вертикали | 8Bit |
Диапазон усиления | -6 В ~ 6 в (зонд X1) -60 В ~ 60 в (probe X10) |
Образец | 1 канал: 1K ~ 24M Гц 2 канала: 1K ~ 16M Гц |
Сохраните файл | Максимальный 4G, время записи, связанное с частотой дискретизации |
DDS генератор | |
Волна | Синусоидальный, квадратный (рабочий Круг, переменный), треугольник, верхнее отверстие, нижнее отверстие |
Амплитуда | ③ 9 В p-p (без нагрузки) |
Импеданс | 200Ω ± 10% |
Офсетная печать | ± 2,5 V |
Частотный диапазон | 1 Гц ~ 20 МГц (синусоидальный), 1 Гц ~ 2 МГц (другой) |
Частота Разрешение | 1гц |
Частота устойчивость | ± 1 × 10-3 |
Частота точности | ± 5 × 10-3 |
Треугольная волна линейность | ③ 98% (1 Гц ~ 10 кГц) |
Синусоидальная волна искажений | ≤ 0.8% (1 кГц) |
Прямоугольная волна, время подъема/падения | ≤ 100ns |
Прямоугольная волна рабочий Круг | 1% ~ 99% |
Развертки | |
Диапазон развертки | Fs для Fe |
Развертки временной диапазон | 0,1 ~ 10 s |
Амплитуда | 0.5Vp-p ~ 10Vp-p |
Развертки | |
Развертки Стиль | Линейная подметка, бревен |
Линейный диапазон развертки | 1 Гц-20 МГц, мин 1 Гц шаг |
Log диапазон развертки | 1 Гц-10 МГц, 1,10,100 .... логарифмический шаг |
Примечание:
Источник сигнала DDS, с увеличивающейся частотой, более важный выход становится меньше, максимальная амплитуда каждого сегмента частоты, как показано ниже:
Частота/Vpp | <1 МГц | 2 МГц | 5 МГц | 10 МГц | 20 МГц |
Синуса | 9,26 v | 8,48 v | 6,16 v | 2,64 v | 0,63 v |
Квадратной формы | 9,36 v | 9,36 v | -- | -- | -- |
Треугольный, верхний, нижний | 9,12 v | 7,36 v | 5,08 v | -- | -- |

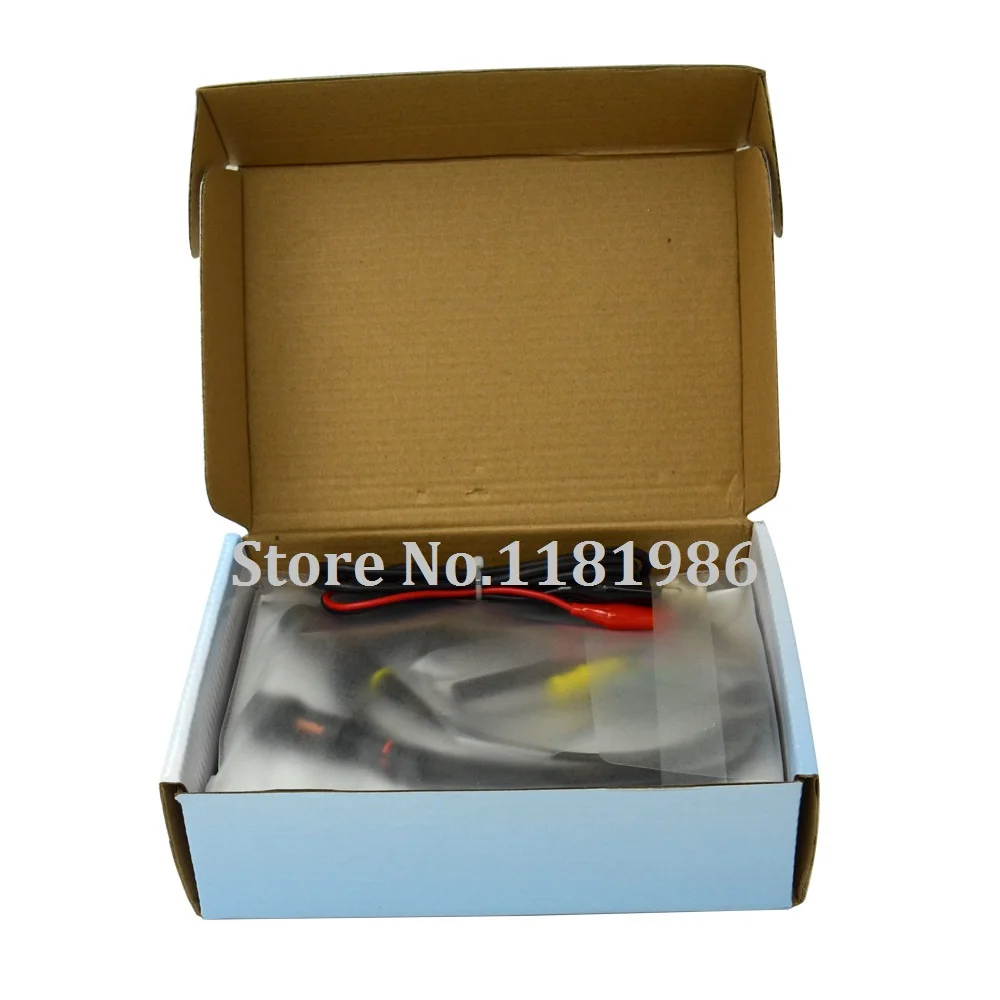

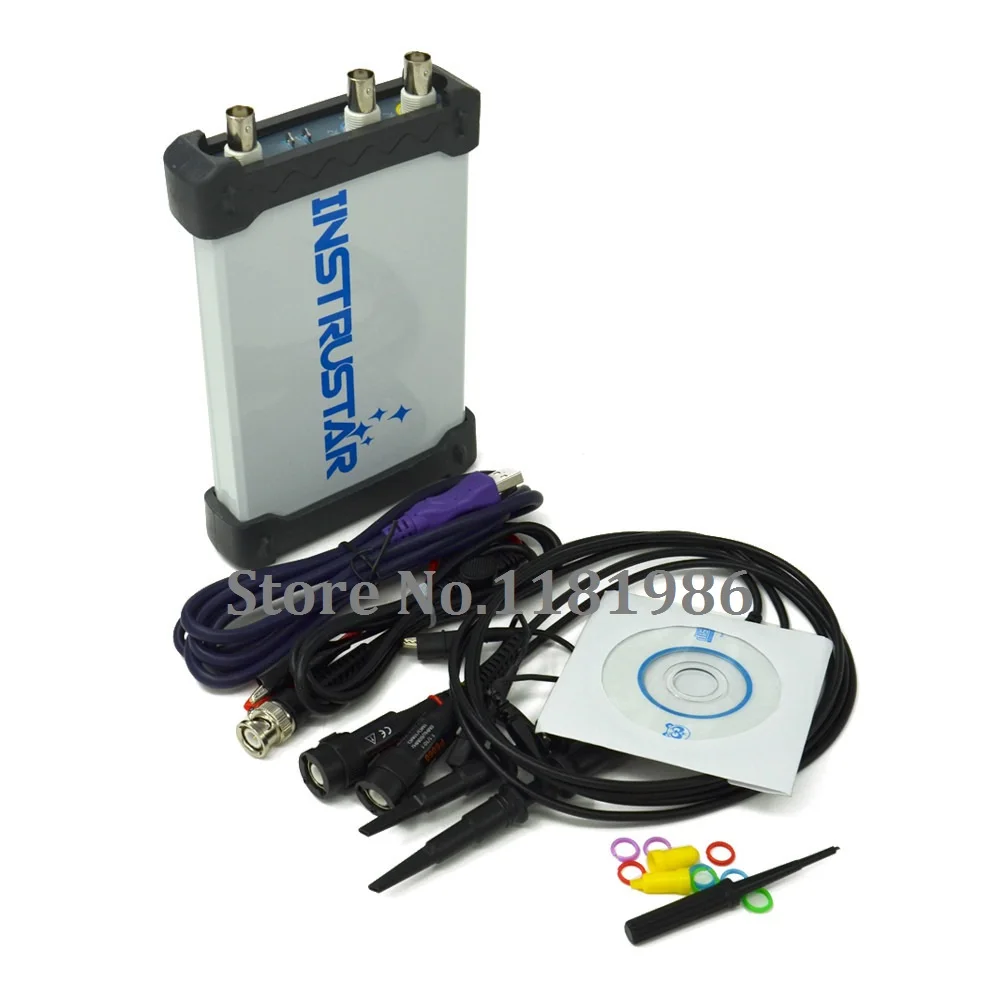

Посылка
- 1 x ISDS205B осциллограф
- 2 щуп осциллографа
- 1 x USB кабель
- 1 x Кабель BNC для крепления
- 1 CD (руководство и т. Д.)
