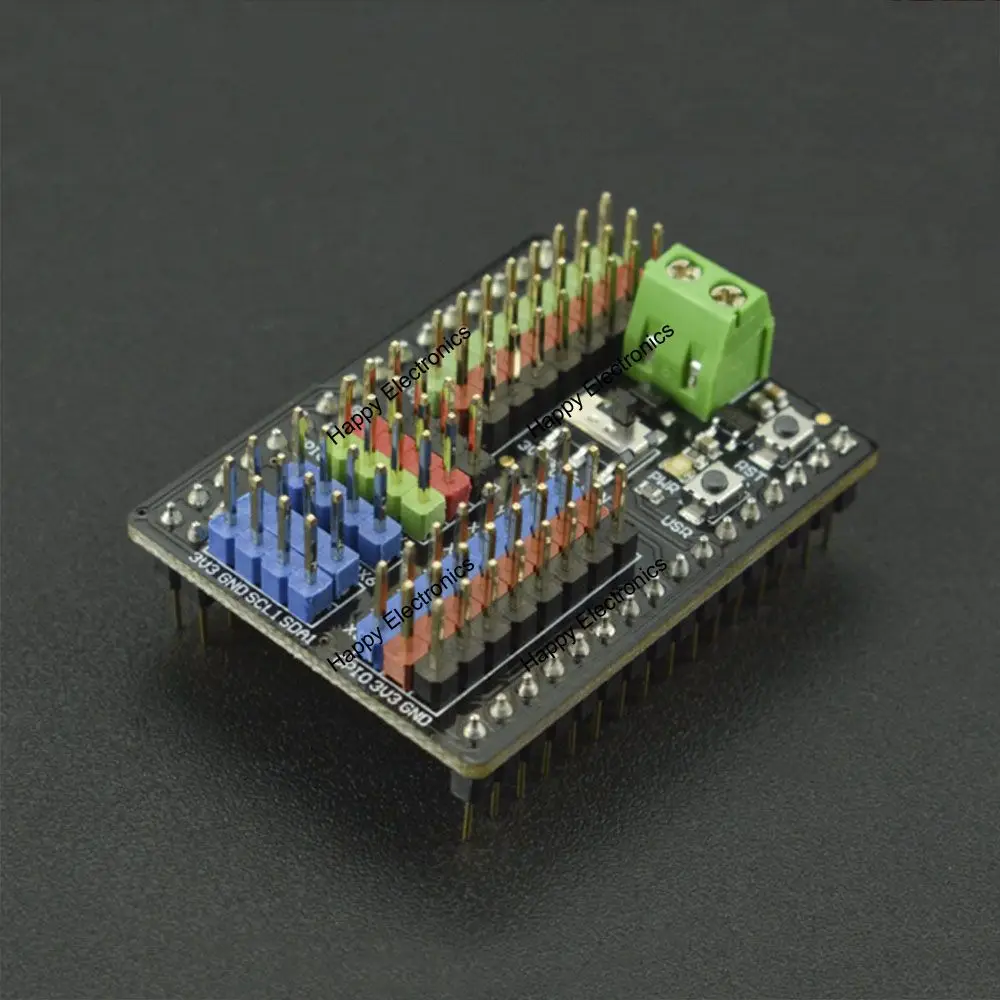

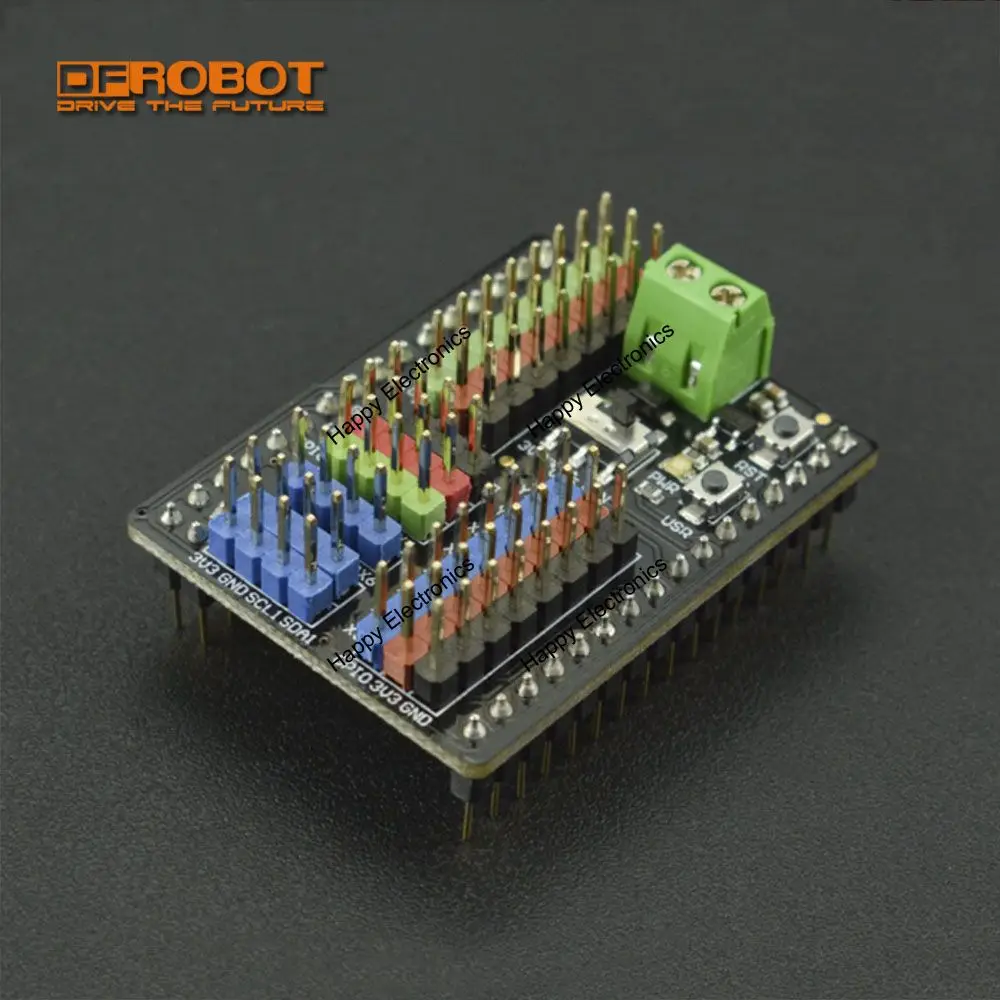

DFRobot Gravity I/O Многофункциональный расширительный щит для Pyboard совместим с гравитационными сериями датчиков/модулей и двигателей/сервоприводов   Введение

• Гравитация: расширительный щит I/O для pyboard-это многофункциональный расширительный щит, специально разработанный для pyboard v1.1. Он совместим с различными датчиками и электронными модулями гравитационной серии, подключи и работай, пайки не требуются. Это не только помогает вам избежать сложных проводов, сварки и других операций, но также помогает быстро завершить проводку и начать работу с датчиками или электронными модулями, чтобы быстрее создавать прототипы.

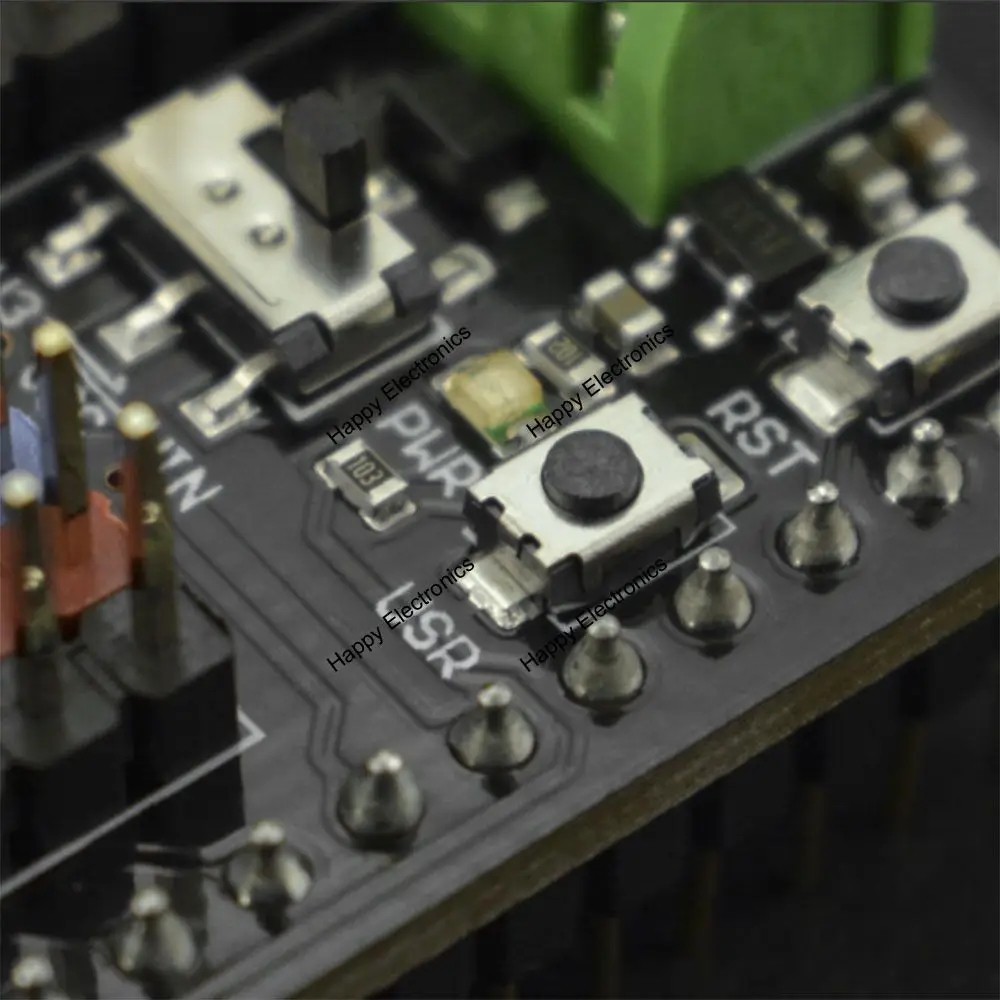

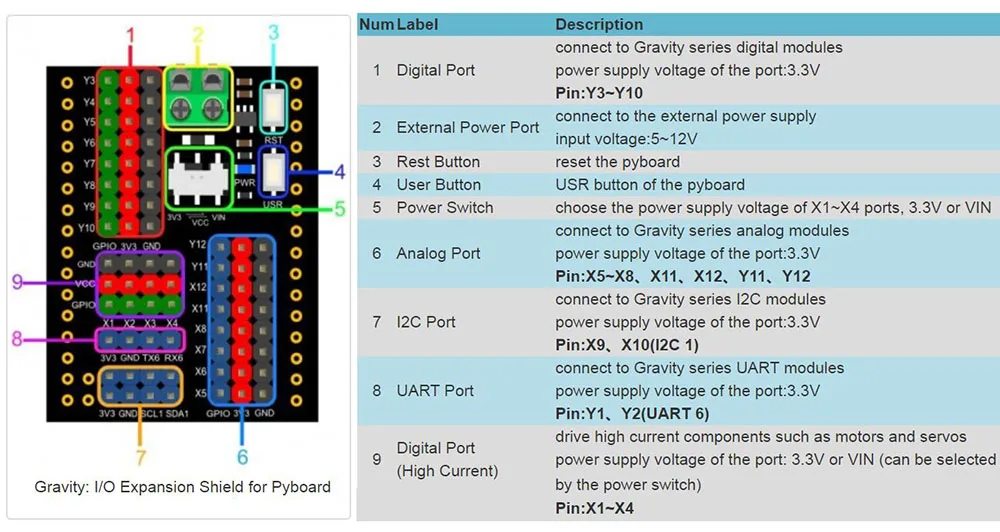

• Это расширение щит оснащен внешнего источника питания порт и 3,3 V/VIN, выключатель питания, из-за чего расширение щит, а также создавать высокий ток компонентов, таких как двигатели и сервоприводы. Есть 1 2 набора цифровых портов, 8 наборов аналоговых портов, 1 набор последовательных портов и 2 набора I2C портов на расширительном экране. К нему можно легко подключить различные модули. Дополнительные, имеется встроенный 3,3 V LDO, который соответствует Потребляемая мощность в несколько модулей в одно и то же время. Более того, кнопка RST и кнопка USR находятся на экране, который легко сбросить или восстановить материнскую плату.

• Внимание:

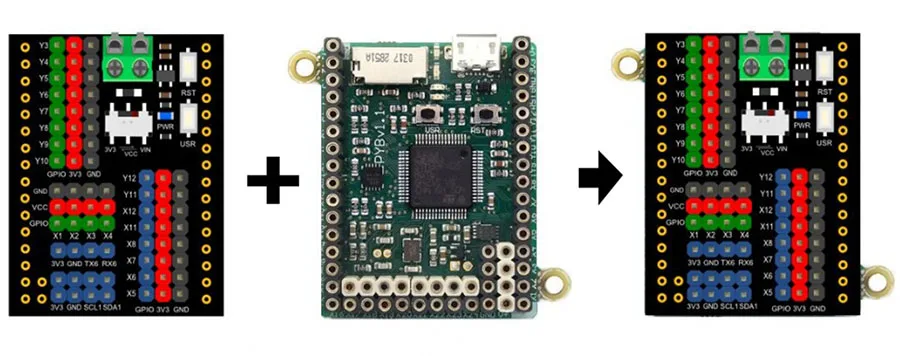

• При установке расширительного щита на материнскую плату pyboard, пожалуйста, обратите внимание на направление. Проводная клемма расширительного щита должна быть на той же стороне, что и usb-порт материнской платы pyboard.

• Потому что pyboard материнская плата работает при температуре не выше 3,3 V, ограниченное по напряжению, она не поддерживает 5V аналоговых входных сигналов. Все сигнальные контакты 0 ~ 3,3 В.

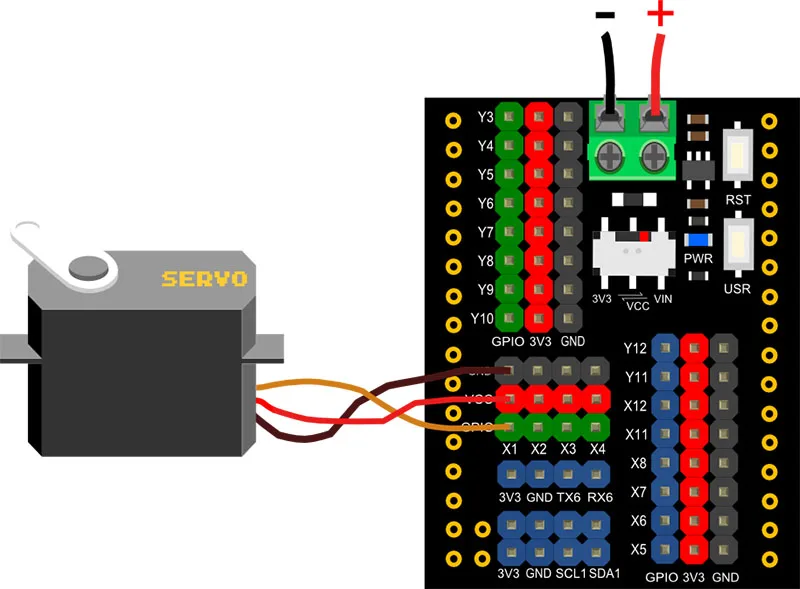

• Если вам нужно управлять компонентами высокого тока, такими как сервоприводы и двигатели, подключите их к портам X1 ~ X4, затем подключите внешний источник питания и поверните выключатель питания на сторону VIN. В противном случае материнская плата pyboard может быть повреждена из-за высокого тока.

• Блок питания порта X1 ~ X4 может быть выбран 3,3 В или VIN переключателем питания. В источника питания напряжение остальные все порты 3,3 V.

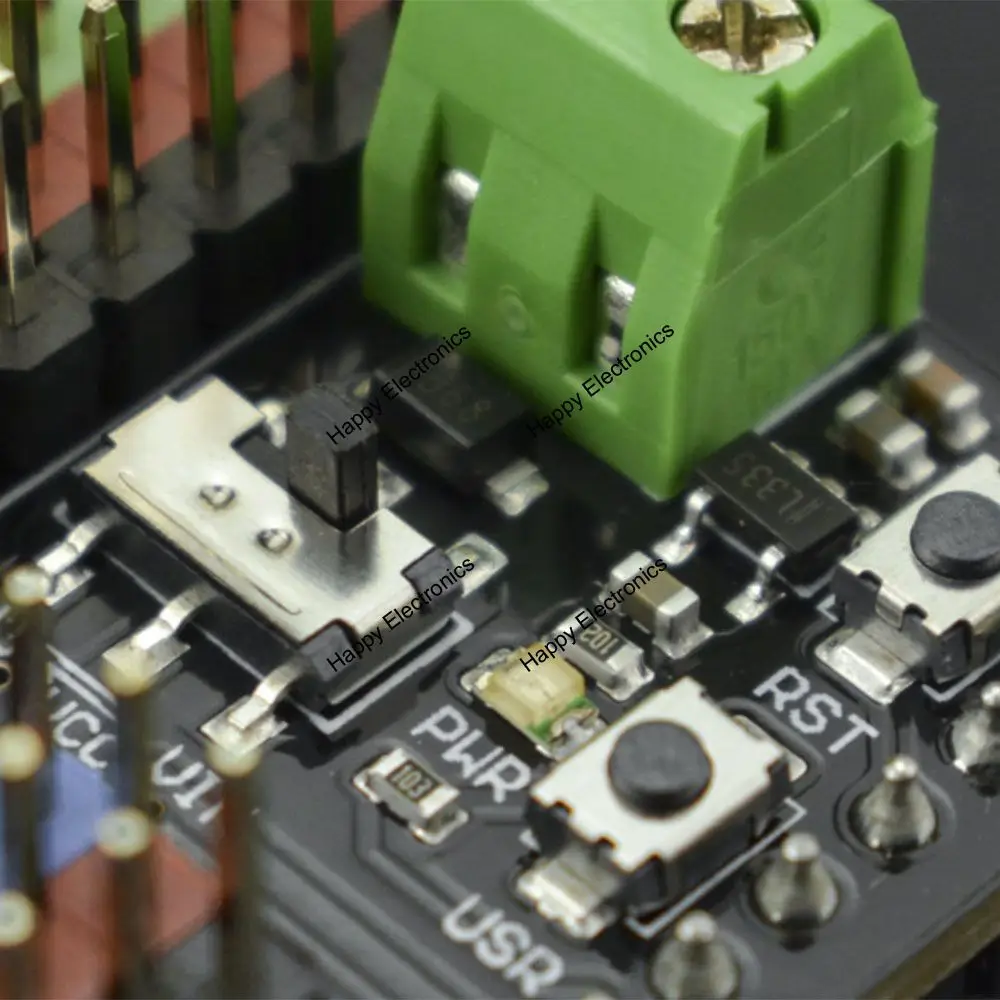

• Бортовой внешний порт питания и 3,3 V/VIN, выключатель питания, из-за чего расширение щит, а также создавать высокий ток компонентов, таких как двигатели и сервоприводы
• Цветной гравитационный соединитель, совместимый с различными датчиками или модулями гравитационной серии, подключи и работай, пайка не требуется
• 1 2 набора цифровых портов, 8 комплектов аналоговых портов, 1 набор последовательных портов, 2 комплекта портов I2C, Различные модули могут быть легко подключены

• Напряжение внешнего источника питания: 5 ~ 12 В
• Внешний входной ток питания: <1A
• Разъем: стандартный разъем гравитационной серии
• Порт s: 1 2 комплекта цифровых портов s, 8 комплектов аналоговых портов s, 1 комплект последовательных портов, 2 комплекта портов I2C s
• Интерфейс уровня сигнала: высокий уровень 3,3 V, низкий уровень с напряжением 0 В
• Диапазон аналогового ввода: 0 ~ 3,3 В
• Бортовой LDO Выходное напряжение: 3,3 V
• Бортовой выходной ток LDO: <500 мА

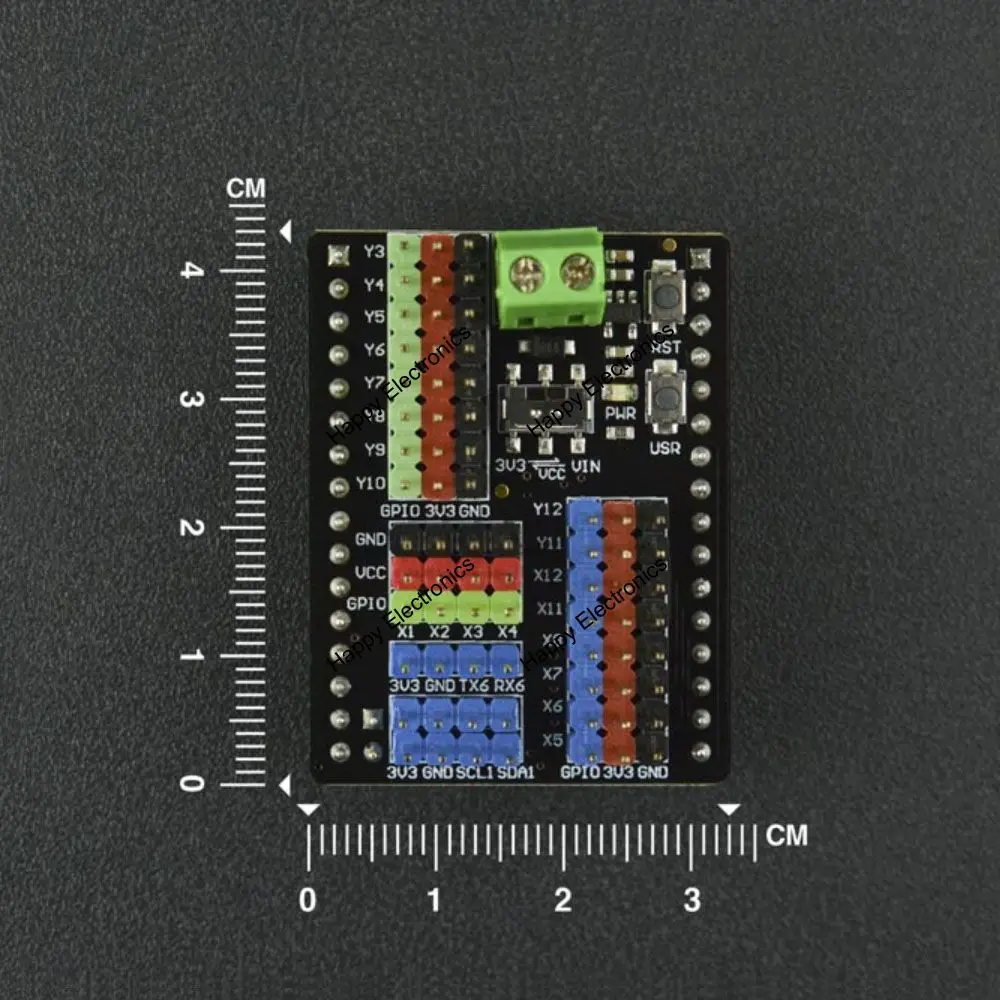

• Размер платы: 33 мм * 42,6 мм

• Вики продукта:/Wechat
• Дополнительные документы:/Wechat

• Гравитация: расширительный щит ввода/вывода для Pyboard x1
