3 полосный генератор сигналов с ЖК дисплеем ШИМ импульсная частота рабочий цикл 1

3 полосный генератор сигналов с ЖК дисплеем ШИМ импульсная частота рабочий цикл 1

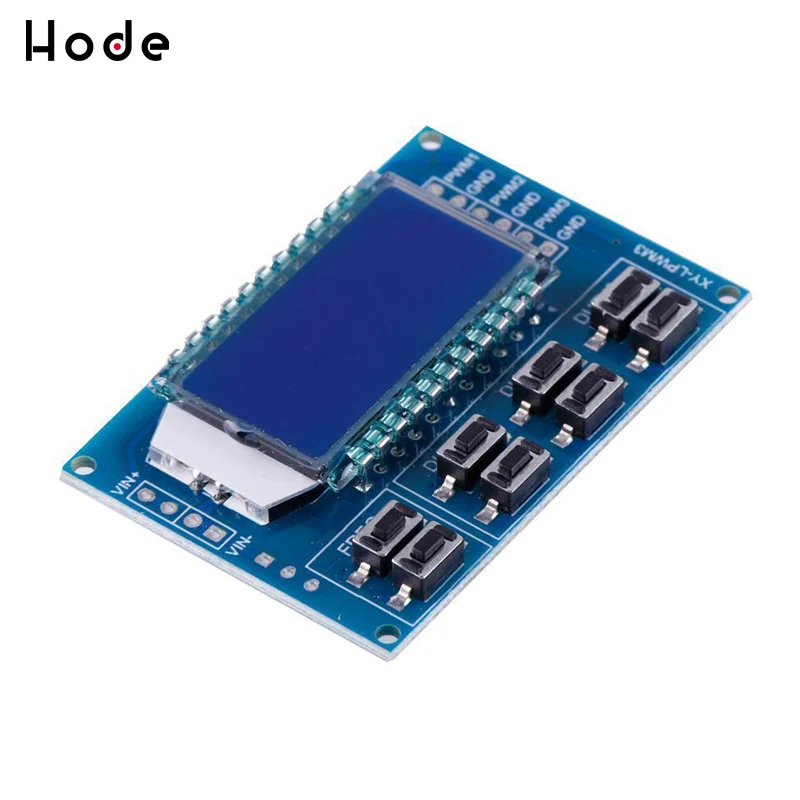

 Характеристики модуля:


Выход трехканального ШИМ в то же время, Регулируемая частота, 3-канальный Частотный выход последовательный, коэффициент мощности может быть независимо отрегулирован, подходит для большинства случаев
ЖК-дисплей может отображать частоту и рабочий режим datio, простой в использовании;

3. Широкий диапазон частот, высокая точность;

4. Поддержка последовательной работы

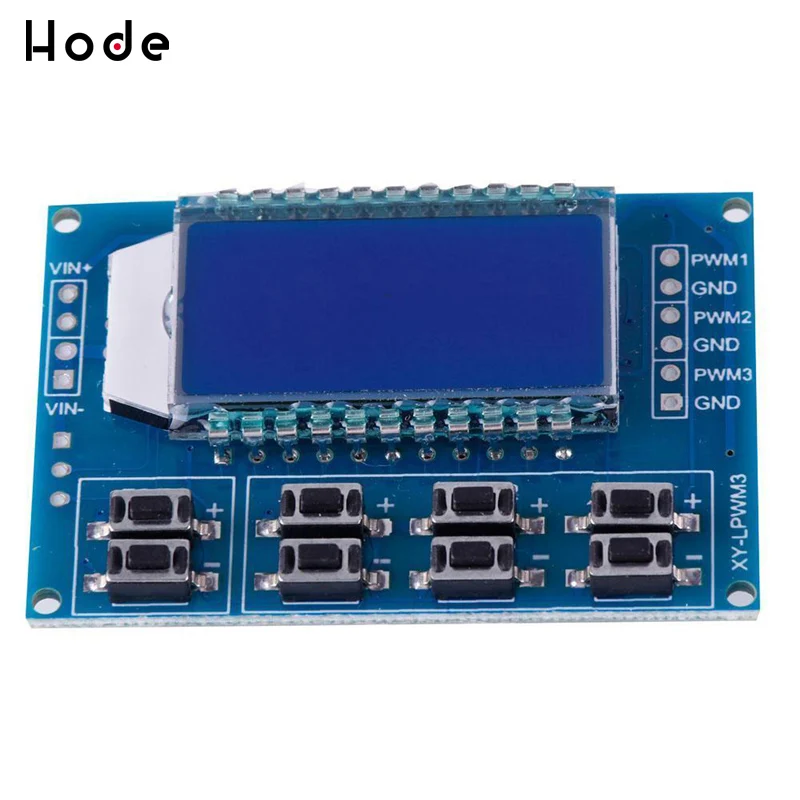

1. Описание модуля

Трехканальная PWM выводится из строя, широкий диапазон частот и коэффициент мощности можно регулировать независимо;

Частота делится на четыре области, автоматическое переключение:

XXX (без десятичной точки): 1 Гц шаговый блок, диапазон: 1 Гц ~ 999 Гц;
X. XX (десятичное значение в сотни местах): шаговый блок 0,01 кГц, диапазон: 1,00 кГц ~ 9,99 кГц;
X. XX (десятичное значение в десятках): 0,1 кГц шаговый блок, диапазон: 10,0 кГц ~ 99,9 кГц;
X.X.X (десятичное значение находится в месте): 1 кГц шаговый блок, диапазон: 1 кГц ~ 150 кГц;

Е. Г., дисплей частоты: 100 представляют Пульс 100 Гц;

1,01 представляют Пульс 1,01 кГц;

54,1 представляют Пульс 54,1 кГц

1.2.4 представляют Пульс 124 Гц

Диапазон значений dutyfactor: 0 ~ 100%, 100% представлен A0 %.

Все параметры могут быть автоматически сохранены в случае отключения питания.

2. Параметры

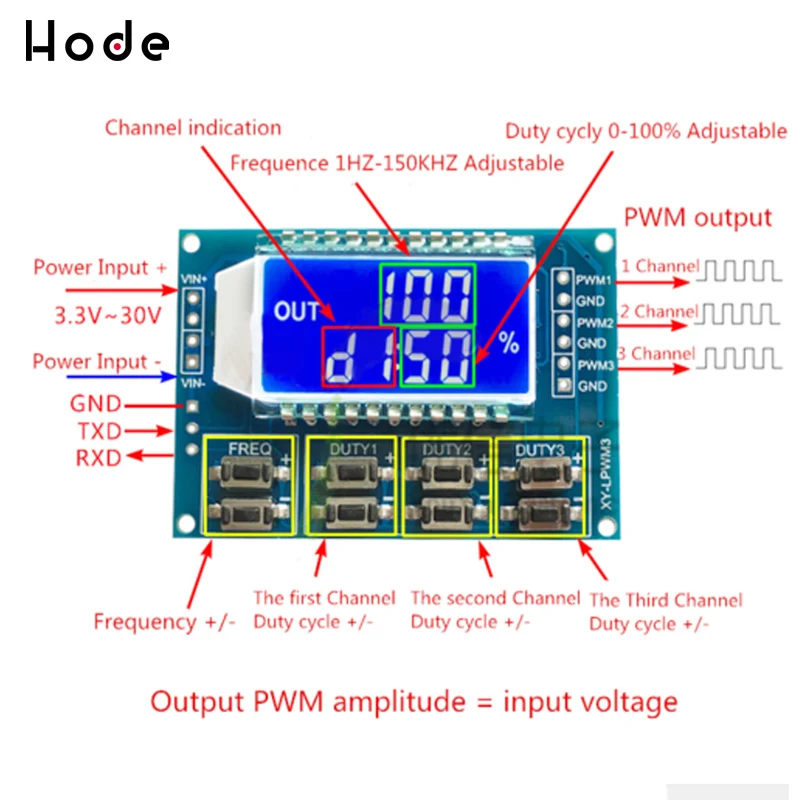

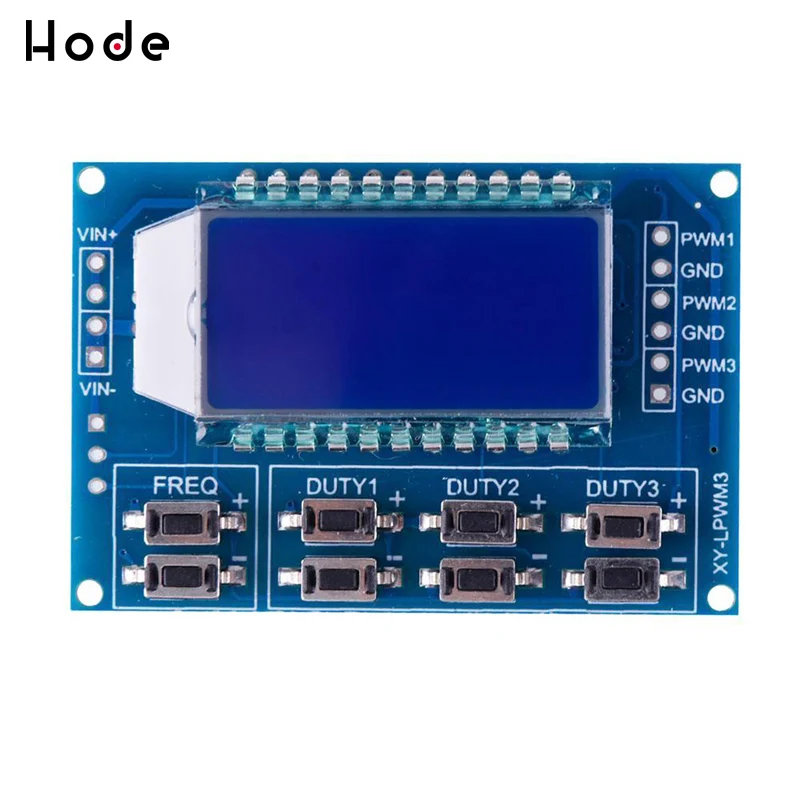

Модуль имеет 8 независимых клавиш, используемых для настройки частоты и коэффициента работы, поддерживает короткое нажатие (увеличение или уменьшение единицы) и длительное нажатие (быстрое увеличение или уменьшение), очень простое, установите параметры автоматически для сохранения, потери мощности.

3-сторонняя Кнопка коэффициента мощности может быть нажата одновременно, регулировка в реальном времени, жидкокристаллический дисплей является последним нажатием кнопки, в режиме реального времени очень сильный, может использоваться как простое сканирование коэффициента дорожного движения.

3. Параметры модуля:

1. Рабочее напряжение: 3,3 ~ 30 В;

2. Диапазон частот: 1 Гц ~ 150 кГц;

3. Точность частоты: в каждом диапазоне точности составляет около 2%

4. Грузоподъемность сигнала: выходной ток может быть около 5 ~ 30 мА

5. Амплитуда выхода: амплитуда ШИМ и напряжение питания равное

6. Температура окружающей среды:-20 ~ + 70 °.

4. Сфера применения:

1. Используется в качестве генератора сигналов квадратной волны для генерации сигнала квадратной волны для разработки и использования экспериментов

2. Используется для генерации квадратного волнового сигнала для управления драйвером двигателя;

3. Генерирует регулируемые импульсы для MCU использования;

4. Генерирует Регулируемый пульс, цепь управления (PWM затемнения скорости и других приложений).

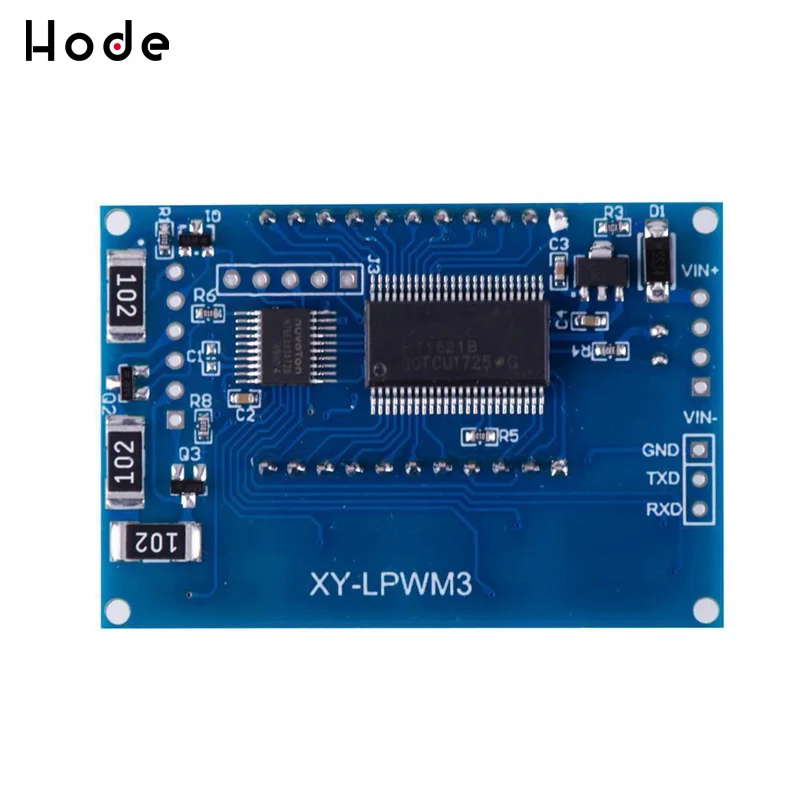

5. Серия UART


Скорость передачи данных: 9600 бит/с длина данных: 8
Стоп-биты: 1
Контрольная цифра: нет
Управление потоком: нет

Установите частоту ШИМ

«F101»: установленная частота 101 Гц (001 ~ 999)

«F1.05»: установить частоту 1,05 кГц (1,00 ~ 9,99)

«F10.5»: установленная частота 10,5 кГц (10,0 ~ 99,9)

«F1.0.5»: установленная частота 105 кГц (1.0.0 ~ 1.5.0)

Установите коэффициент мощности PWM

"DX: YYY": установить PWM отношение пошлины x: (1 ~ 3) PWM серийный номер, YYY: (000 ~ 100) Коэффициент пошлины;

Например, d1: 050, установить 1th PWM коэффициент пошлины до 50%

Чтение параметров настройки

Отправьте строку «чтение», чтобы прочитать параметры настройки.

Формат сообщения: F156, D1: 052, D2: 059, D3: 058,

Набор удачного возврата: вниз

Не удалось вернуть комплект: осень
