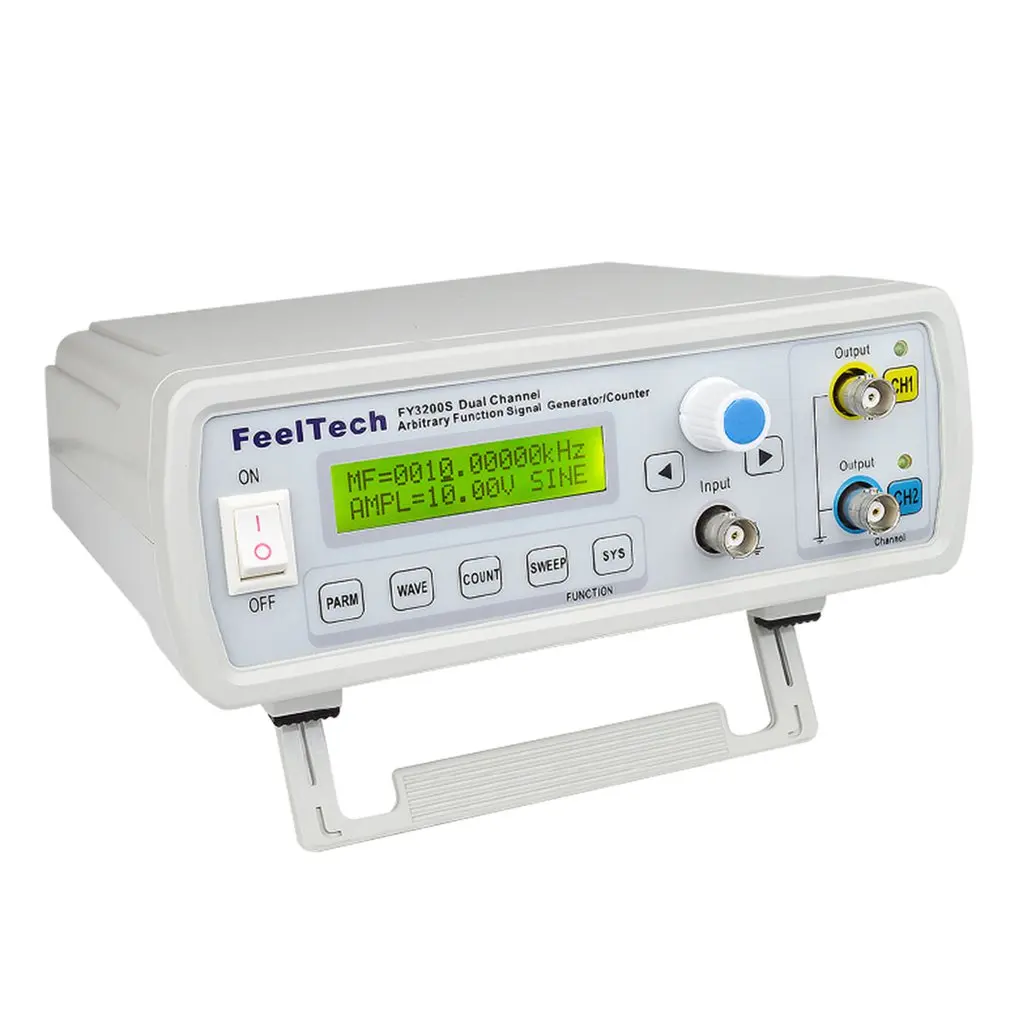

FellTech FY3200S 24 МГц цифровой DDS двухканальный генератор сигналов произвольной формы/импульсный частотомер США

Особенности:
1. Частота дискретизации до 250 MSa/s.
2. Встроенный произвольный сигнал с частотой дискретизации 250 MSa/s.
3,4 загружаемые 2048 точек памяти произвольной формы волны.
4. С 12-битным широким генератором сигналов, выходной сигнал может быть более деликатным с низким искажением.
5. Полностью числовое управление. Он может отображать амплитуду, смещение, частоту, рабочий цикл выходного сигнала тока и фазовую разницу двух каналов. И Двухканальное произвольное целое множество частотных выходов, когда нет фазового отклонения сигнала фазы.
6. Каждая функция может быть отрегулирована хост-компьютером.
7. Предустановленные 17 общих форм волны.
8. Высокочастотная точность: Величина 10-6.
9. Высокое разрешение: полный диапазон частот может быть 10 МГц.
10. И основной, и вспомогательный волновой рабочий цикл регулируются отдельно (0.1% ~ 99.9%).
11. Все диапазоны постоянно настраиваются, Цифровая настройка.

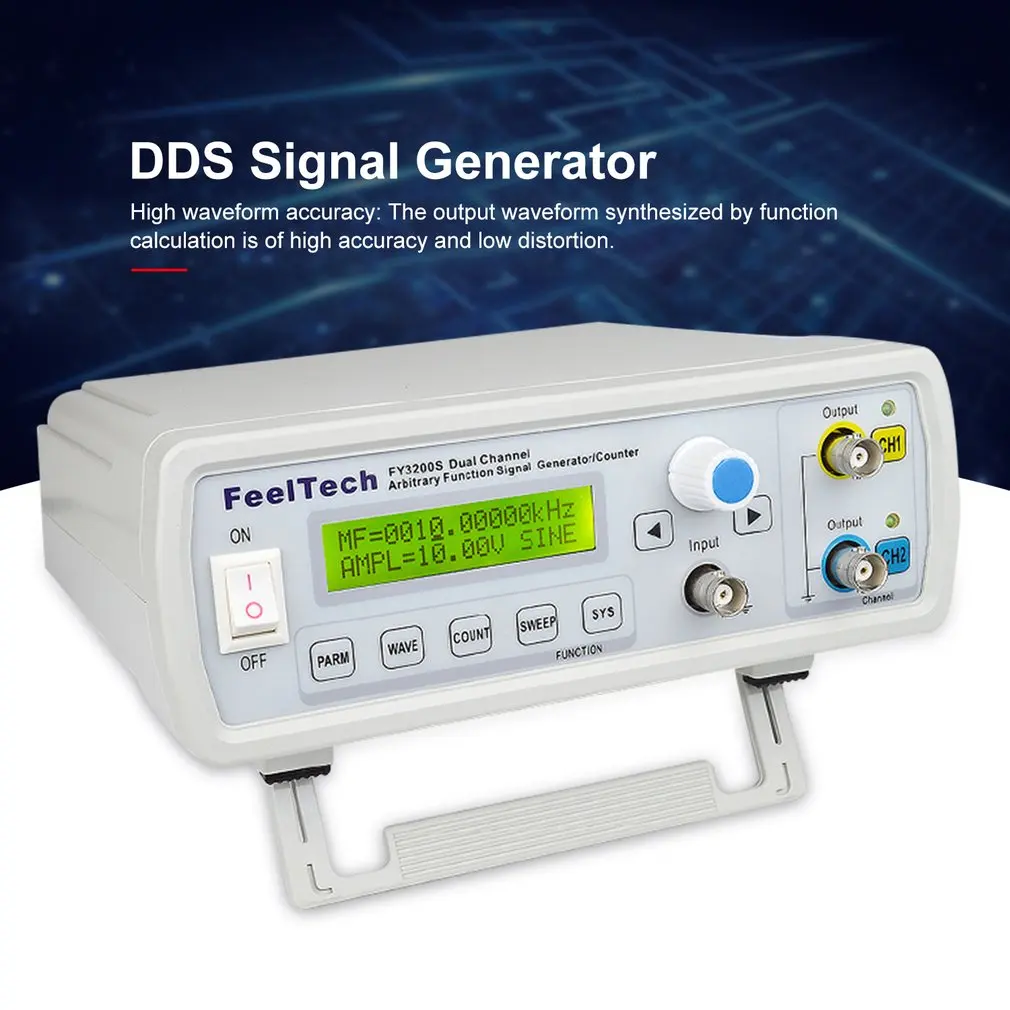

12. Высокая точность формы волны: выходной сигнал, синтезированный с помощью функционального расчета, отличается высокой точностью и низким искажением.
13. Произвольная форма волны: пользователь может загружать произвольные формы в соответствии с потребностями.
14. Функция развертки: Линейная развертка и логарифмическая развертка. Пусковые и стоп точки можно задать дополнительно.
15. Функция сохранения: 20 наборов параметров, определенных пользователями, могут быть сохранены и загружены в любое время.
16. Режим работы: кнопка и ручка контролируются с LCD1602 дисплеем, цифровой набор непосредственно или Ручка регулируется непрерывно.
17. Высокая надежность: крупномасштабная интегральная схема, технология поверхностного монтажа, надежная и долговечная.
18. Измерение частоты: частота внутреннего/внешнего сигнала может быть измерена через встроенный 100 МГц Частотный метр.
19. Функция следования: встроенная функция отслеживания параметров, охватывающая частоту, амплитуду, смещение, рабочий цикл, форму волны и т. д. для удобства пользователя.
20. Функция выхода триггера: пользователь может выбрать ручной триггер, внешний триггер или триггер CH2 для управления основным выходом на выходные формы сигналов определенной периодичности. Эта периодичность также может быть определена пользователем.
21.FSK частота сдвига keying и задать амплитудный сдвиг сигнала keying выход.

Описание:
1. Прибор принимает крупногабаритную интегральную схему CMOS и высокоскоростной микропроцессор. Внутренняя схема принимает активный кристаллический осциллятор в качестве ориентира.
2. Он имеет двухканальный выход DDS сигнала, включает синусоидальную волну, квадратную волну, треугольную волну, волну Sawtooth и пользовательскую форму волны.
3. Это идеальный инструмент для электронной техники, лабораторий, производственных линий, обучения и научных исследований.

Характеристики:
Модель: FY3200S
Материал: пластик + металл
Цвет: белый

Технологические индексы
Диапазон частот синусоидальной волны: 0 Гц ~ 24 МГц
Частотный диапазон квадратных волн: 0 Гц ~ 6 МГц
Диапазон частот треугольной волны: 0 Гц ~ 6 МГц
Произвольная волна частота волны: 0 Гц ~ 6 МГц

Параметры выходного сигнала
Выходной канал: двухканальный высокоскоростной выход CH1andCH2 отдельно.
Форма выходного сигнала: Синусоидальная волна, квадратная волна (регулируемый Рабочий цикл), треугольная волна, волнистая Пилообразная волна, произвольная волна, общий пульс, шум, электрокардиограмма, AM, FM и т. Д.
Амплитуда выхода: ≥ 20Vp-p (без нагрузки)
Выходное сопротивление: 50Ω ± 10%
Смещение постоянного тока: ± 10 В
Разрешение: 0,01 Гц (10 МГц)
Точность частоты: ± 5x10-6
Стабильность частоты: ± 2x10-6/3 ч
Искажение синусоидальной волны: ≤ 0.8% (эталонная частота 1 кГц)
Линейность треугольников: ≥ 98% (0,01 Гц ~ 10 кГц)
Время подъема или падения квадратной волны: ≤ 30 нс
Диапазон рабочего цикла квадратных волн: 0.1% ~ 99.9%
Диапазон ширины импульсной волны: 10 нс ~ 1 с

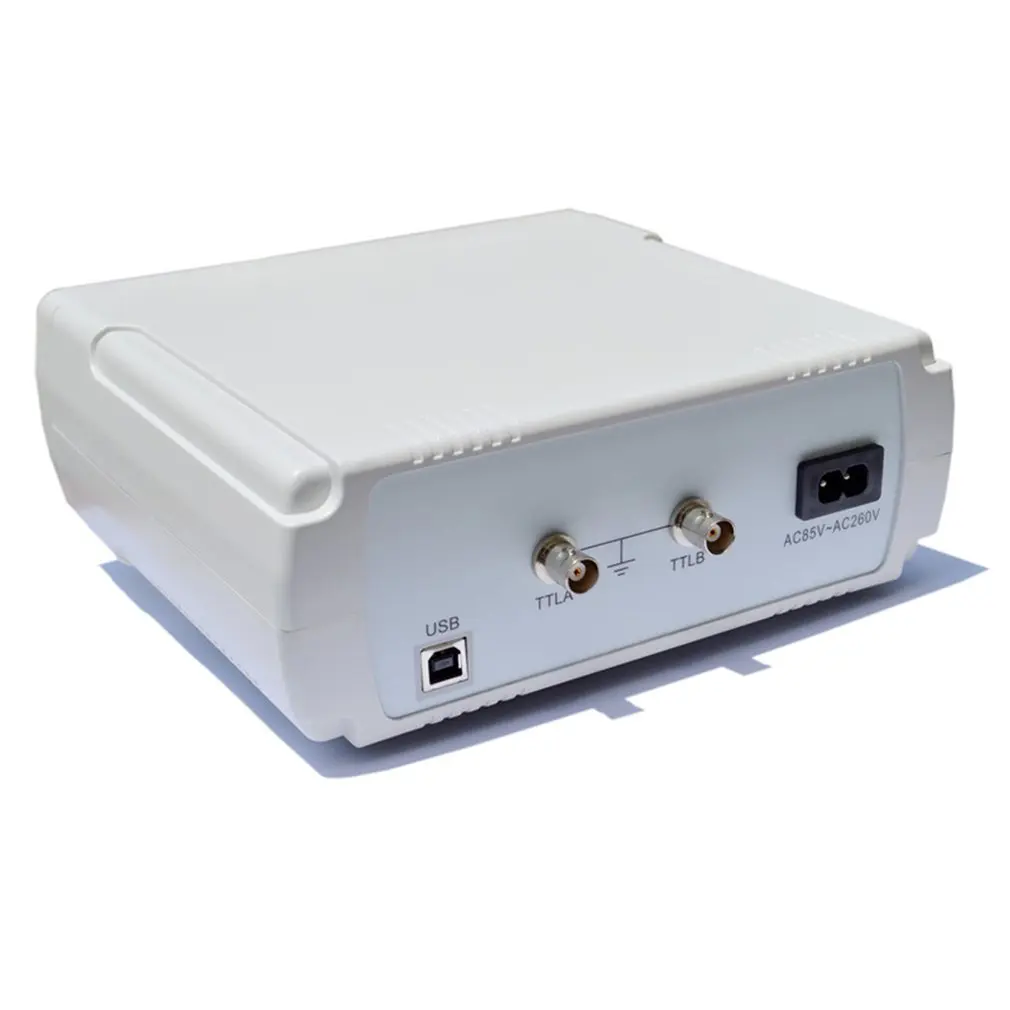

TTL выход: двухканальный TTL электрический уровень синхронизируется с CH1 и CH2. Различия в фазах регулируются.
Диапазон электрического уровня:>3.3Vp-p
Вентилятор:>20 TTL (нагрузка)
Время повышения уровня: ≤ 20 нс

Функция счетчика частоты
Диапазон прилавка: 0-4294967295
Частотный диапазон: 1 Гц ~ 100 МГц
Диапазон входного напряжения: 2Vp-p ~ 20Vp-p
Функция подметания: только CH1 имеет эту функцию
Режим развертки: Линейная развертка, логарифмическая развертка
Диапазон настройки частоты: пусковые и стоп точки могут быть настроены дополнительно.
Диапазон развертки: fM1 (предварительный набор) ~ fM2 (предварительный набор)
Скорость развертки: 1s ~ 999s/шаг за шагом

Другие особенности
Режим отображения: LCD1602in на английском языке
Сохранение и загрузка: M0-M19 (по умолчанию: M0)
Звуковой сигнал: можно включить/выключить, установив
Широкий диапазон рабочего напряжения: AC85V ~ AC260V
Тип штепсельной вилки: штепсельная вилка стандарта США

Технология производства
Технология поверхностного монтажа, масштабная интегральная схема, надежная и долговечная
Управление: кнопки контролируются и Ручка регулируется непрерывно.
Условия работы: температура: 0 ~ 40 ° Влажность:<80%

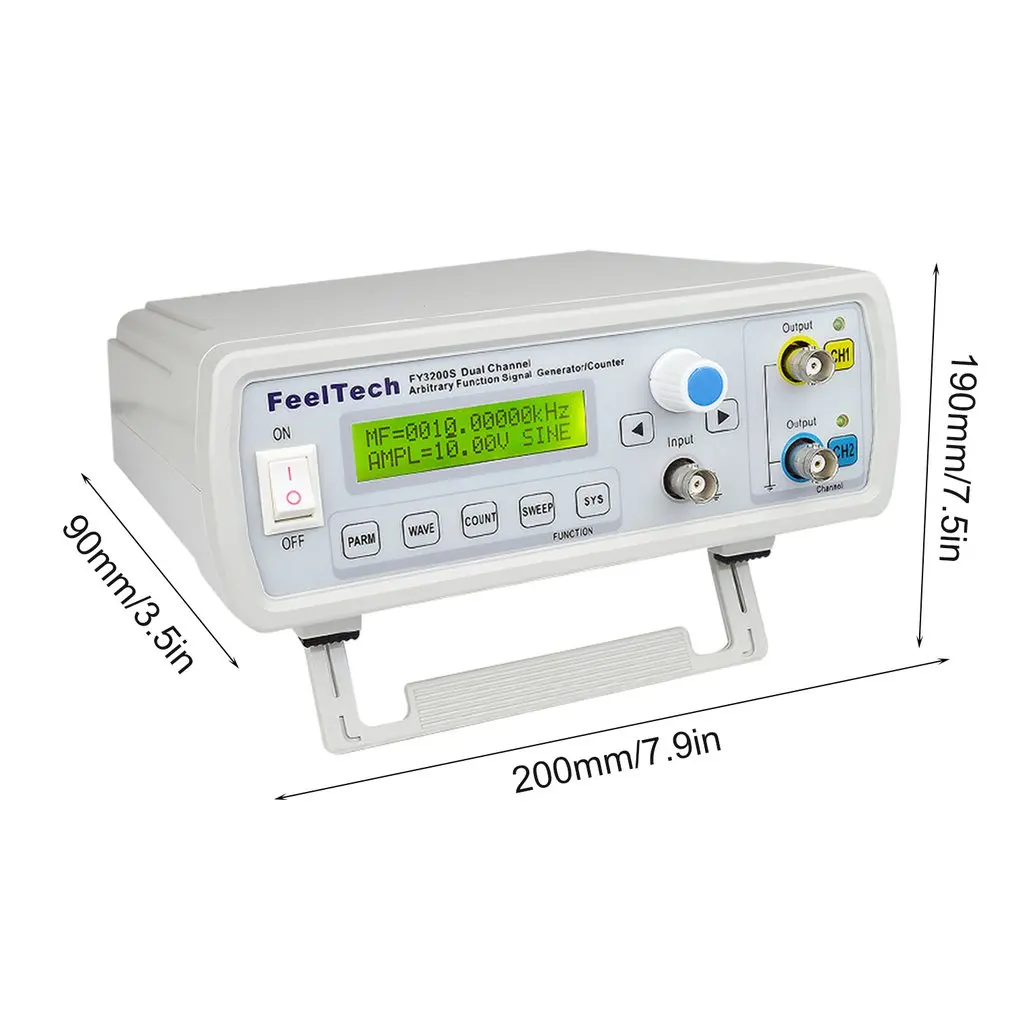

Размеры: 200*190*90 мм/7,9*7,5 * 3.5in
Вес: 930 г/32,8 унций

Информация о посылка:
Размер посылка: 250x210x10 0 мм/9.75x8.19x3.9in
Вес посылки: 1000 г/2 фунта
Посылка с общей коробкой

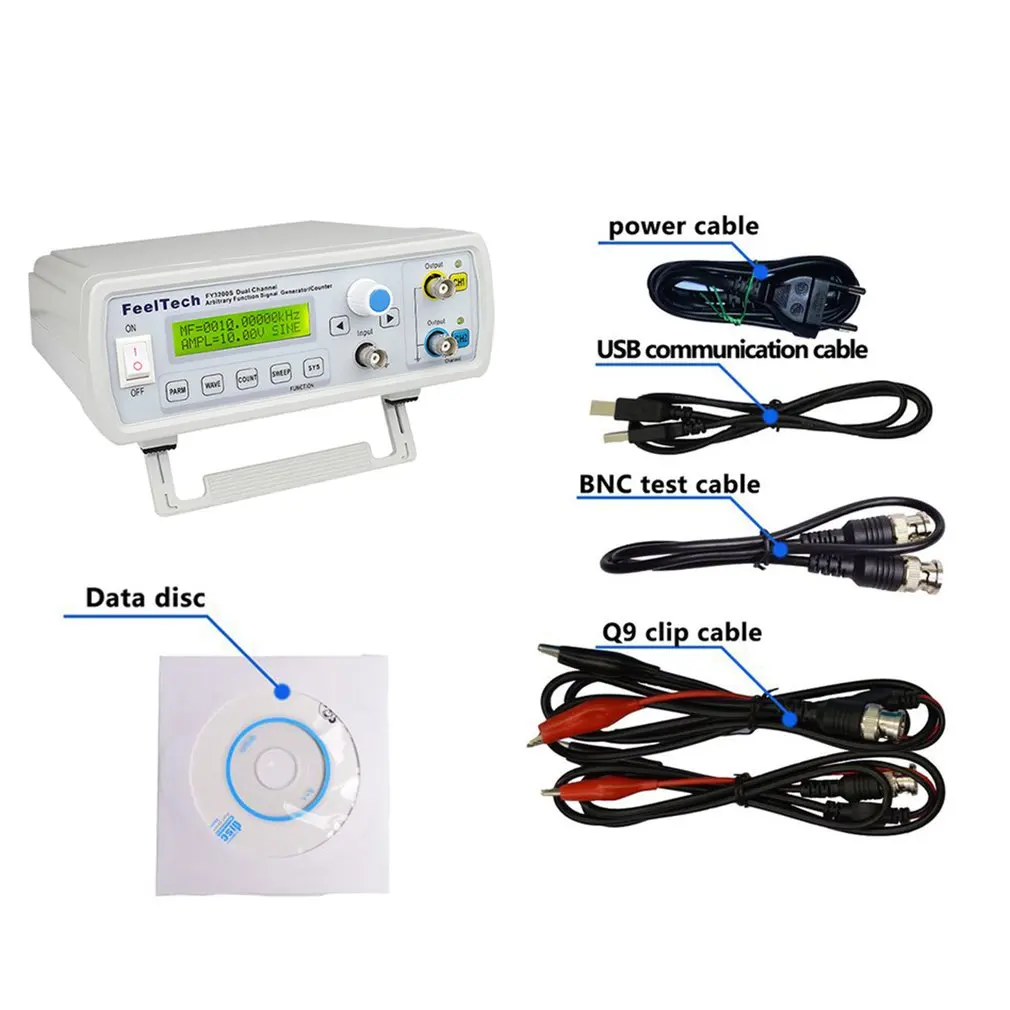

Посылка включает в себя:
1 x FY3200S (двухканальный)
1 х Кабель питания
1 x USB-B кабель для передачи данных
2 x Кабель BNC-Clip
CD-диск с ресурсом (включая руководство пользователя)-1 шт.
