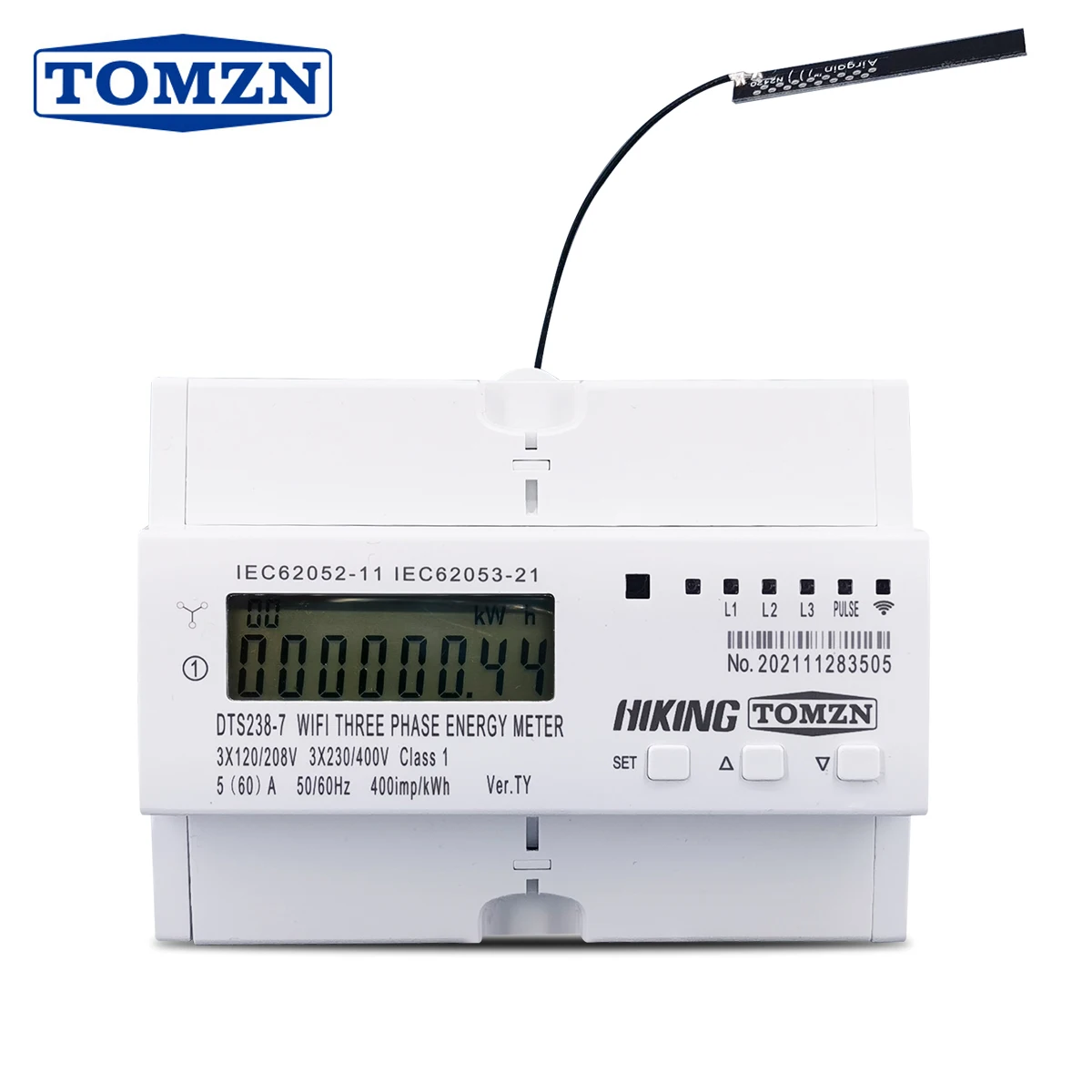

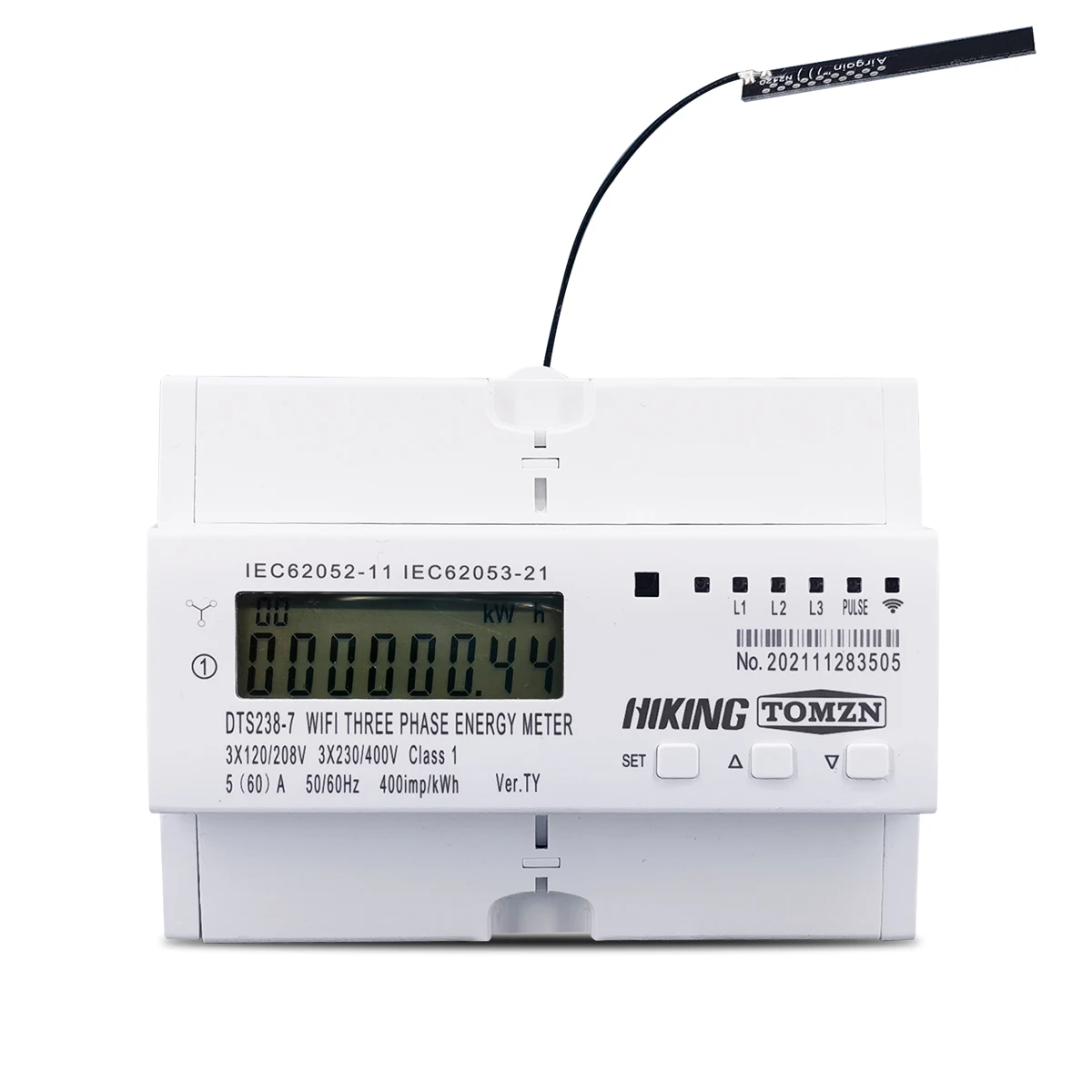

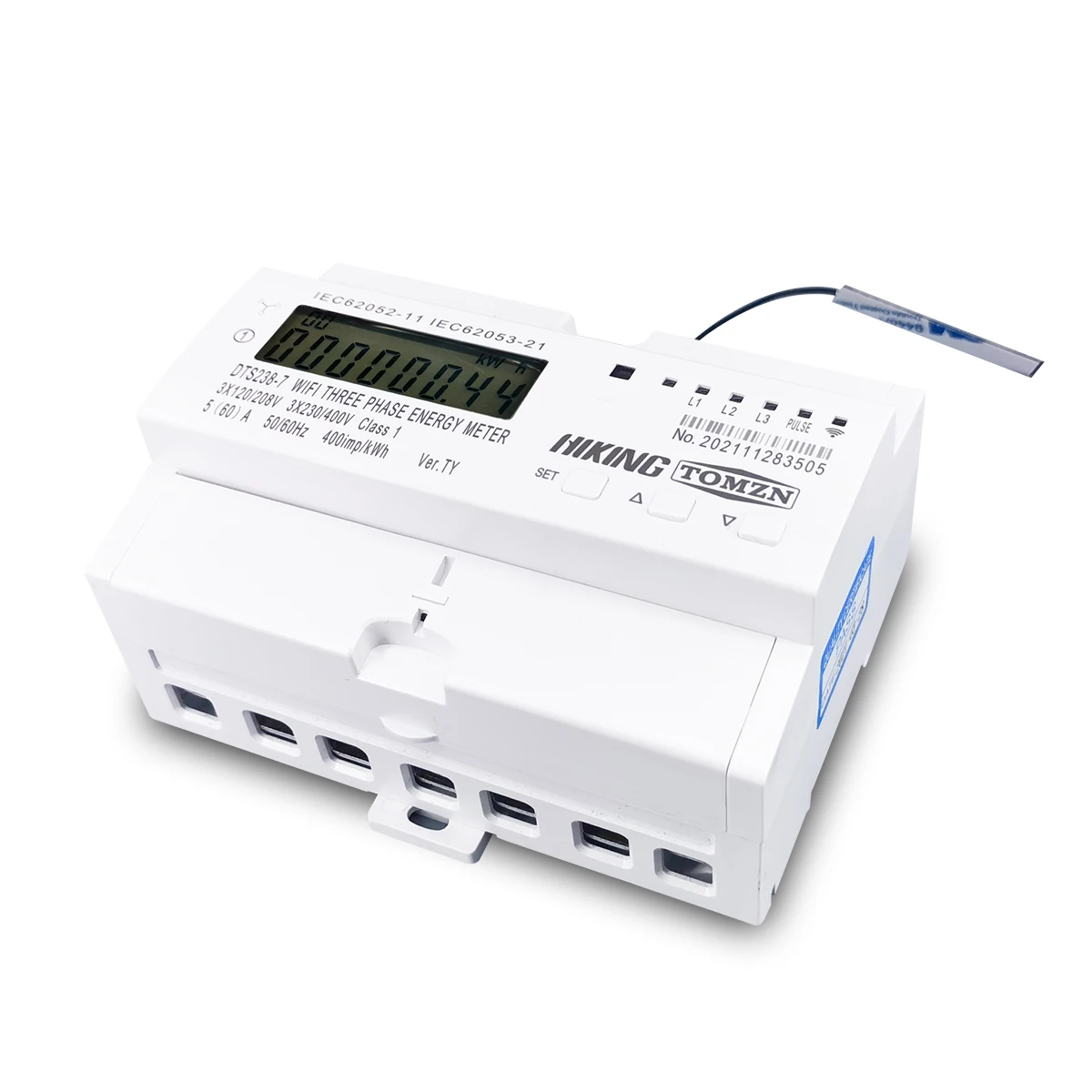

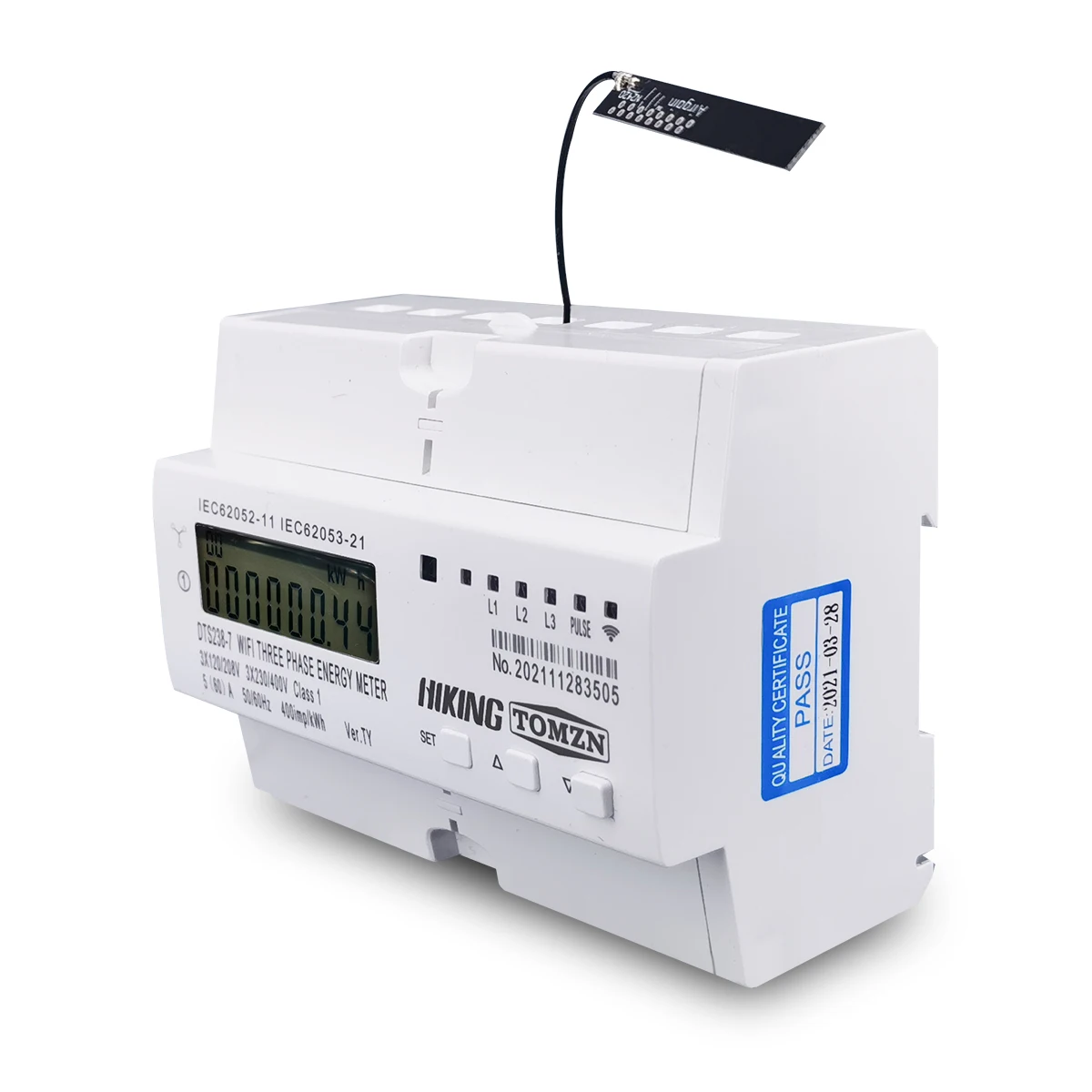

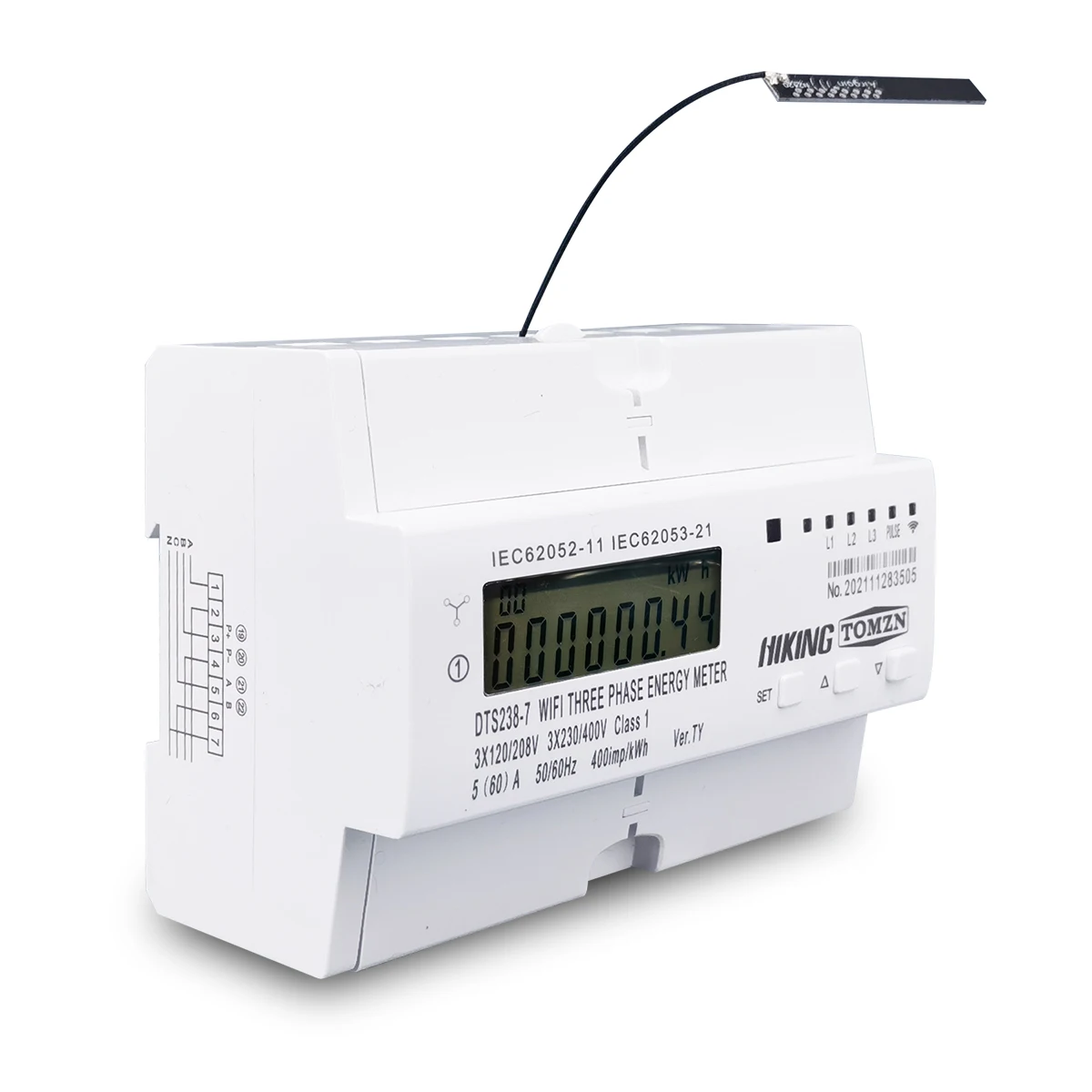

3 фазы 60A пульт дистанционного управления wifi умный din-рейку счетчик энергии кВт-ч с

Счетчик Работает с 3*120 В, 3*220 В, 3*230 В, 3*240 в, 50/60 Гц

В данный момент функция информации об истории недоступна.

Пожалуйста, обратите внимание, что если вы используете Измеритель для 110 В, вам нужно отрегулировать значение напряжения, или счетчик отключит питание из-за защиты от напряжения.

Примечание: есть настройки локальной сети, вы можете контролировать локально.

1. Wifi: Управление по телефону, remte контроль ВКЛ/ВЫКЛ в любое время из любого места

2. Защита от перенапряжения и перенапряжения по телефону

Регулировка напряжения по телефону (по умолчанию: 275 В)

Защита под напряжением регулируется по телефону (по умолчанию: 175 в)

Пожалуйста, обратите внимание, что если вы используете Измеритель для 110 В, вам нужно отрегулировать значение напряжения, или счетчик отключит питание из-за защиты от напряжения.

Счетчик отключает питание в 3 s при превышении или под напряжением, Повторно подключается в 30 s

3. Таймер

4. Защита от перегрузки по току 1-100A Регулируемая (по умолчанию 100A)

5. Счетчик энергии с RS485

6. Функция предоплаты. Можно установить предоплату, когда электричество будет использовано, оно автоматически поедет, чтобы напомнить пользователю о повторной покупке электричества. Можно установить предоплату, когда электричество будет использовано, оно автоматически поедет, чтобы остаться пользователем для повторной покупки электричества.

1. Общее описание

Многофункциональный смарт-счетчик энергии DTS238-7 WIFI предназначен для измерения трехфазного четырехпроводного переменного тока активной энергии и переменных параметров. Счетчик имеет порт связи RS485 и Wi-Fi, он может использовать приложение для удаленного чтения и управления вкл/выкл. Все его функции соответствуют относительным техническим требованиям для трехфазного счетчика ватт класса 1 в IEC62053-21, а его правила передачи данных соответствуют требованиям MODBUS-RTU и WIFI 802.11b/g/n. это длинный счетчик жизни с преимуществом высокой стабильности, высокой нагрузкой, низкой потерей мощности и небольшого объема.

Измеритель должен быть установлен в подходящей среде с диапазоном температур окружающей среды от-25 ° + 55 °, относительной влажностью менее 75% и температурными ограничениями от-40 ° + 70 °.

Счетчик изготовлен в соответствии с международным стандартом IEC62052-11 на электрическом измерительном оборудовании (AC) Общие требования испытаний и условий испытаний и IEC62053-21 на статических метрах для активной энергии (классы 1 и 2).

2. Спецификация и технические параметры

2,1 Спецификация

2,2 основные параметры

Примечание: Когда это происходит прерывание источника питания, счетчик не отключается, событие низкого напряжения должно длиться 3 s, тогда он отключится.

2,2 технические параметры

2.2.1 основные допуски

2.2.2 самопотребление

Ток цепи составляет менее 1,5 ВА/каждая фаза

Напряжение цепи составляет менее 2 Вт/8 ва каждая фаза

2.2.3 пусковой ток

Под номинальным напряжением, номинальной частотой и COS = 1, счетчик должен начать и продолжать регистрироваться при применении 0.2% дюйма (если используется КТ) или 0.4% Ib.

2.2.4 защита от ползучести

Счетчик имеет противоскользящую логическую схему. Когда 115% Un подключен к измерителю и схема тока разрезана, счетчик не должен создавать более одного импульса в оговоренное время

2.2.5 Средний срок службы

Счетчик используется для не менее 10 лет при нормальной эксплуатации, указанной в этом руководстве

2.2.6 ЖК-дисплей: 6 + 2 (9999,99квтч)

3. Основные особенности

3,1 Измерение положительной и отрицательной активной энергии с отрицательной Энергией, накопленной в положительной энергии.

3.2счетчик также отображает трехфазное реальное напряжение, реальный ток, реальная активная мощность, реальный коэффициент мощности, Реальная частота

3,3 импульсный светодиод показывает работу счетчика, импульсный выход с оптической изоляцией муфты

3,4 RS485 коммуникационный порт и Wi-Fi связь

3,5 Измерение активной энергии без калибровки при длительной эксплуатации

3,6 дисплей шаг за шагом с кнопкой

3,7 он может использовать программное обеспечение приложения для чтения данных и дистанционного управления вкл/выкл.

3,8 он имеет защиту от перенапряжения и низкого напряжения, он может установить значение из приложения

3,9 он имеет защиту от перегрузки, он может установить значение из приложения

3,10 он имеет функцию контроля времени, он может установить значение из приложения

3,11 он может сбросить активная энергия на ноль из приложения

4. Принципы работы

Трехфазное Напряжение и ток отбираются из соответствующей схемы выборки и трансформируются в подходящий сигнал, который переносится в интегральную цепь, затем измеритель выходного импульсного сигнала в положительном положении измеряет мощность для привода счетчика шагового двигателя или ЖК-счетчика для реализации измерения энергии. Счетчик имеет выход импульса энергии для тестирования с шириной импульса 80 + 20 мс

Схема рабочих принципов

5. Структура

Счетчик состоит из измерительного основания, крышки счетчика, клеммной базы, клеммной крышки. На крышке счетчика и клеммной крышке есть свинцовое уплотнение. Специальный винт используется для фиксации клеммной крышки, на которой может быть установлено свинцовое уплотнение

6. Использование

6,1 схематическая схема

Светодиодная индикация Wi-Fi, если вы нажимаете кнопку настройки в течение последнего 5S, индикатор WIFI будет мигать с интервалом 1 с, его означает, что счетчик входит в состояние ожидания сети распределения Wi-Fi. Если светодиодный индикатор WIFI на 5S, свет выключен на 0,1 с, это означает, что счетчик успешно подключается к WIFI.

Импульсная Светодиодная индикация: она будет мигать с разной скоростью в зависимости от текущей нагрузки счетчика

Реле выключения сигнала: дисплей сигнала на ЖК-дисплее означает выключение реле.

Вниз Бонд: вы можете нажать эту кнопку, чтобы проверить различные дисплеи данных, он сбросить переустановленную активная энергия до нуля, когда вы нажимаете эту кнопку в течение 5S, но полная активная энергия не будет сброшена.

Кнопка настройки: если вы нажмете кнопку настройки последние 5S, счетчик войдет в состояние ожидания сети распределения WIFI. Если вы хотите сбросить статус сети распределения Wi-Fi, вы также можете нажать кнопку настройки последние 5S.

6,1 схема подключения

(Ток провода снизу и снизу на выходе)

Схема подключения прямого входного типа

(Ток провода снизу и снизу на выходе)

Схема подключения входного типа трансформатора

Примечание: для подключения входного типа CT дисплей потребляемой мощности в регистр не является фактическим потреблением энергии. Фактическая мощность = дисплей питания в регистр meterX CTrate. Например, дисплей питания в регистр составляет 0,5 кВт · ч, а CT-800/5A, фактически Потребляемая мощность = 0,5 кВт · ч X 160 = 80 кВт · ч

-

6,2 установка

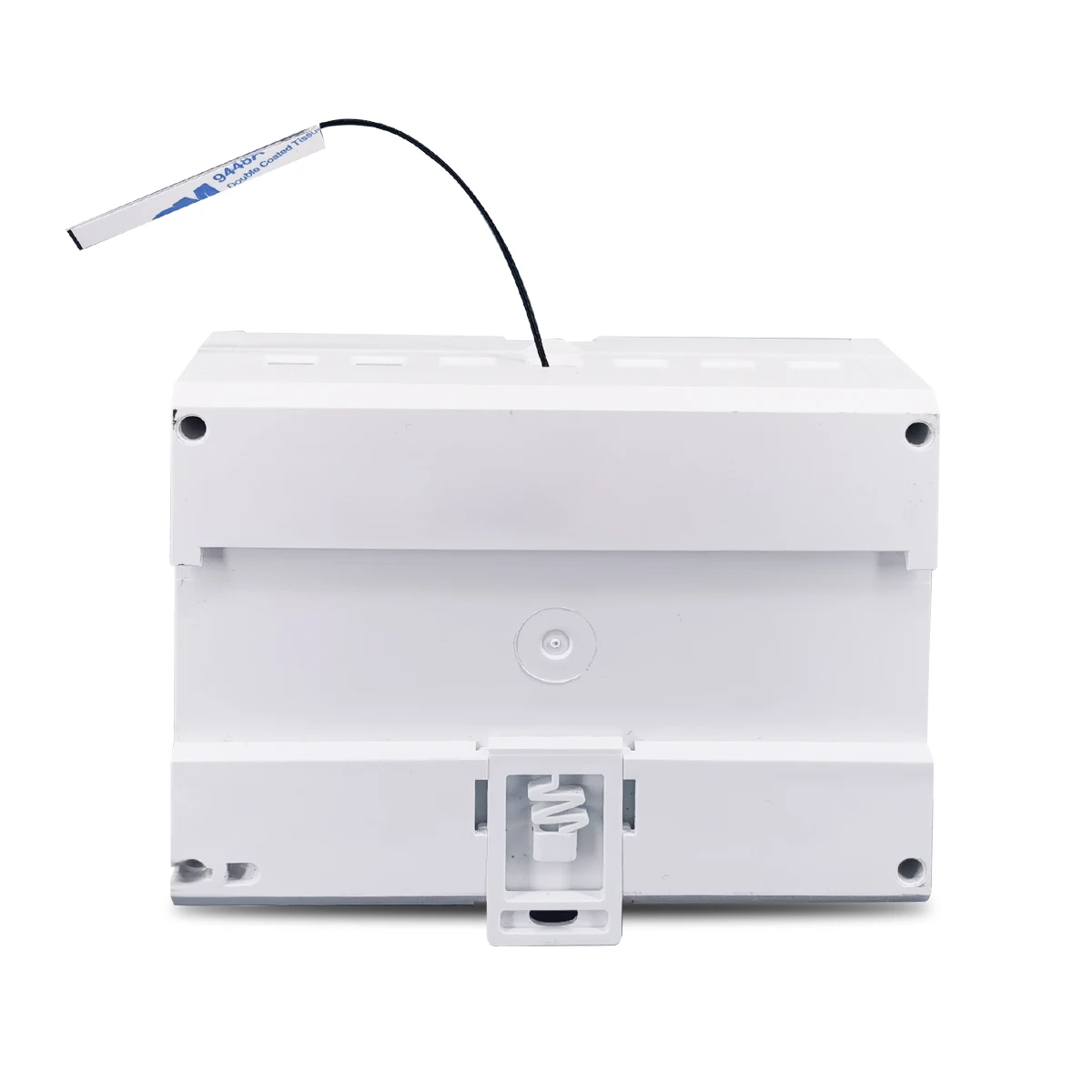

Измеритель может быть установлен на a35 mmDIN rail

6.2.1 счетчик не может быть установлен и использован до тех пор, пока он не будет проверен и запечатан перед поставкой

6.2.2 счетчик должен быть установлен в водонепроницаемой коробке внутри или снаружи. Ящик счетчика должен быть закреплен на прочной и огнестойкой стене с рекомендуемой высотой около 1,8 м, где нет коррозионного газа вокруг.

6.2.3 счетчик должен быть установлен полностью в соответствии с схемой подключения на клеммной крышке, лучше использовать медь в качестве ведущего провода для подключения. Все винты должны быть затянуты.

6.2.4 схема для измерения установки

7. Транспортировка и хранение

7,1 при транспортировке и распаковке изделия должны быть усилены.

7,2 продукты должны храниться в оригинальной упаковке и храниться в месте с температурой от-40 ° + 70 °, относительной влажностью менее 75% и без коррозионного газа вокруг.

7,3 внутренний склад, счетчик должен быть размещен на полке, когда он находится на складе, не должно быть более 7 картонных коробок, сбитых по вертикали. Однослойные счетчики не могут быть свернуты с более чем 5 метров по вертикали.

8. Гарантийный срок

В течение 12 месяцев с дня продажи и при условии, что пользователи работают правильно в соответствии с требованиями инструкции пользователя, если счетчик не достигает его технической спецификации. Он может быть отремонтирован или заменен бесплатно производителем.

9. Формат рамки

9,1 Команда чтения (код функции 03)

Отправка рамы

Рамка для получения

9,2 команда записи (код функции 10)

Отправка рамы

Рамка для получения

9,3 счетчик энергии зарегистрированный адрес

Примечание 1: Один зарегистрированный адрес хранит данные 2 байта, поэтому длина данных считывается как 4 байта, когда номер данных 2.

Примечание 2: вы можете использовать ID (0x00) для трансляции и получения данных, когда вы не знаете идентификатор счетчика. Но этот способ предназначен только для 1 метра для подключения к проводу RS485

10. Демонстрационный элемент

Дисплей:

Пожалуйста, отсканируйте два штрих-кода для загрузки программного обеспечения WISEN

. Входная мощность счетчика

Когда счетчик включится, вы можете нажать кнопку настройки последние 5S, метр войти в состояние ожидания сети распределения Wi-Fi и светодиодный индикатор WIFI будет мигать интервал 1 s.

Его означает, что счетчик входит в состояние ожидания сети распространения Wi-Fi. Если светодиодный индикатор WIFI на 5S, свет выключен на 0,1 с, это означает, что счетчик успешно подключается к WIFI.

. Добавить устройство

Сначала проверьте, что ваш телефон подключил доступную сеть Wi-Fi, а затем нажмите кнопку «Добавить устройство». Теперь счетчик используется только в сети Wi-Fi 2,4 ГГц, он не может использоваться в сети Wi-Fi 5 ГГц.

Выберите сеть распределения WIFI

Выберите вилку

Вы можете нажать кнопку настройки последние 5S, счетчик войти в состояние ожидания сети распределения WIFI, затем нажмите кнопку подтвердить

Введите учетную запись сети Wi-Fi и пароль, затем подтвердите следующий шаг

Если светодиодный индикатор WIFI на 5S, свет выключен на 0,1 с, это означает, что счетчик успешно подключается к WIFI.

Примечание: светодиодный статус WIFI

1. Интервал flash1s: счетчик входит в состояние ожидания сети распределения WIFI

2. Свет на 5S, свет выключен 0. 5S: счетчик подключен Wi-Fi и вход в облако обслуживания

Инструкция по меню приложения

Счетчик будет отображаться онлайн или в автономном режиме после успешного добавления устройства.

Вы можете нажать на устройство, чтобы проверить подробную информацию о счетчике

В меню вы увидите данные о активной энергии и кнопку дистанционного управления и кнопку настройки времени

Кнопка управления: используется для включения/выключения выходного сигнала счетчика

Кнопка сброса: используется для сброса полной активной энергии до нуля

Кнопка синхронизации: используется для контроля времени вкл/выкл и контроля задержки времени ВКЛ/ВЫКЛ

1. Контроль времени: Вы можете добавить время, которое контролируется и которое контролируется, если вы не выберете неделю, это сэкономит как контроль за одним временем. Если вы выберете неделю, она будет сохранена как контроль цикла.

2. Управление задержкой времени: вы можете установить 1 минуту до 24 часов макс до контроля задержки времени. Например, вы можете использовать контроль времени задержки для управления зарядкой аккумулятора через 2 часа.

Счетчик не имеет времени внутренние часы, контроль времени решает облачный сервис, поэтому убедитесь, что счетчик подключен к доступной сети Wi-Fi.

3. Кнопка настройки: для защиты стоимости и цены за единицу, начиная настройки активной стоимости энергии.

Если вы открываете функцию предоплаты, вы можете приобрести энергию кВт/ч и нажать кнопку Сохранить.

Затем приложение будет записывать баланс кВт-ч в счетчик, когда значение баланса счетчика использовалось до нуля. Счетчик автоматически отключает нагрузку. Когда вы закрыли функцию предоплаты. Счетчик восстановится до нормальной работы с использованием.

Высоковольтный предел (В): Защита от перенапряжения, она отключается после высокого, чем это значение.

Низкое напряжение (В): защита от пониженного напряжения, она отключается после того, как это значение будет ниже.

Высокое предельное значение напряжения должно быть больше низкого предельного значения напряжения.

Текущий высокий предел (A): защита от перегрузки, она отключается после высокого, чем это значение.

Для случаев перенапряжения/понижения напряжения/перегрузки этот статус должен длиться 3 с, поэтому счетчик отключится для защиты. Это задержит 60 s, чтобы подтвердить восстановление напряжения и тока в нормальном состоянии после отключения. Он включится автоматически после того, как подтверждено, что значение восстановится до нормального состояния.

Пусковое значение кВт/ч: это значение используется для расчета контрастной активной энергии. Если пользователь хочет узнать, сколько времени прошло, вы можете ввести здесь общую энергию активной компании! Например, измеритель мощности компании-дисплей 50 кВтч, вы можете ввести 50 кВтч в исходное значение кВтч.

Цена метра: сколько стоит за каждый кВт · ч

История кВт · ч

Это покажет последние 7 дней и 30 дней общего активного потребления энергии

И общая стоимость активной энергии. (Только специальный заказ в некоторых странах)

Детали счетчика

Он покажет R. M. S значение и би-направление активной энергии и контрастность активной энергии

Импортная активная энергия: измеряет общую положительную энергию

Экспорт активной энергии: он измеряет обратную энергию, такую как генерация солнечной энергии, обратное соединение провода, некоторые рабочие генераторы энергии.

Как правило, общая активная энергия = | импорт активной энергии | + | Экспорт активной энергии |

Контрастная активная энергия: она используется для контраста кВтч работает с счетчиком мощности компании или другим кВтч-метром.

Р. М. С значение все измерения мгновенное значение

Главное меню

Управление: вы можете изменить имя своего счетчика и удалить счетчик из списка устройств

Интеллектуальное взаимодействие: вы можете использовать голос для управления счетчиком вкл/выкл, теперь поддерживает только умный звук Cat Elf и интеллектуальное звуковое устройство Echo
