FS-485HUB-7 7-портовый концентратор RS485 руководство по эксплуатации

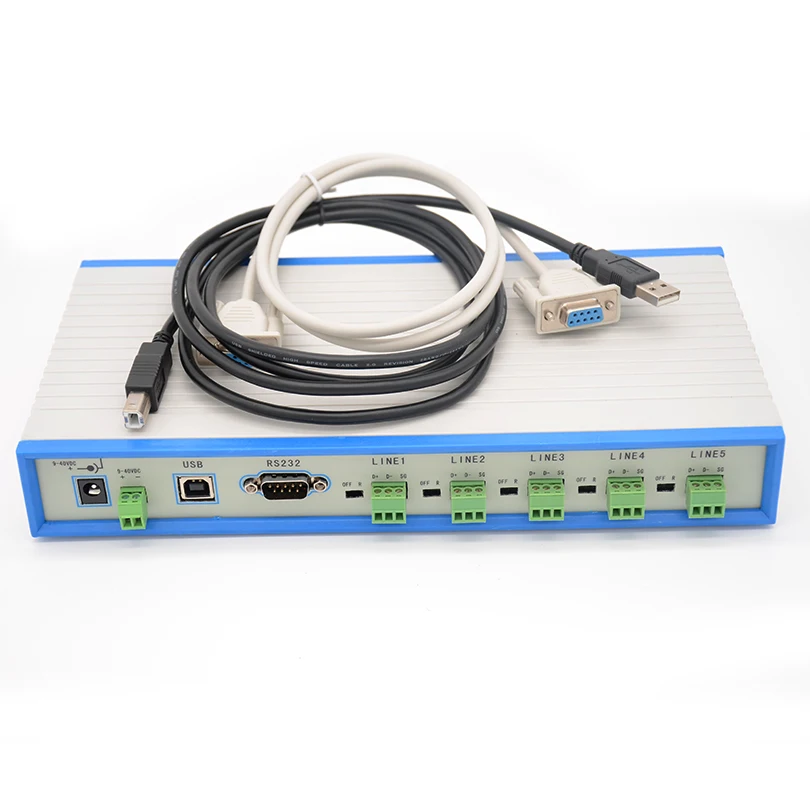

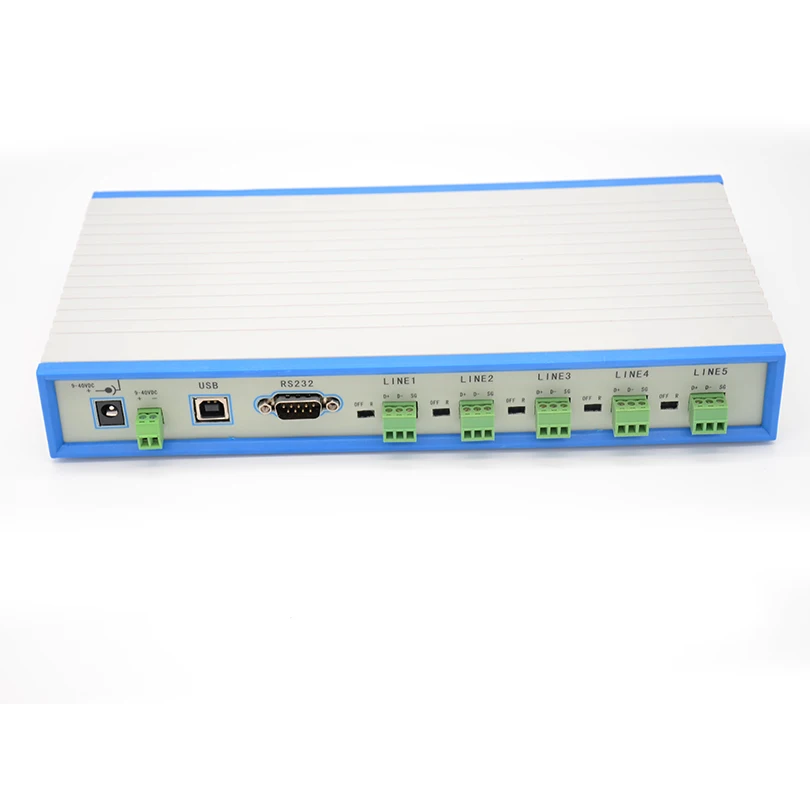

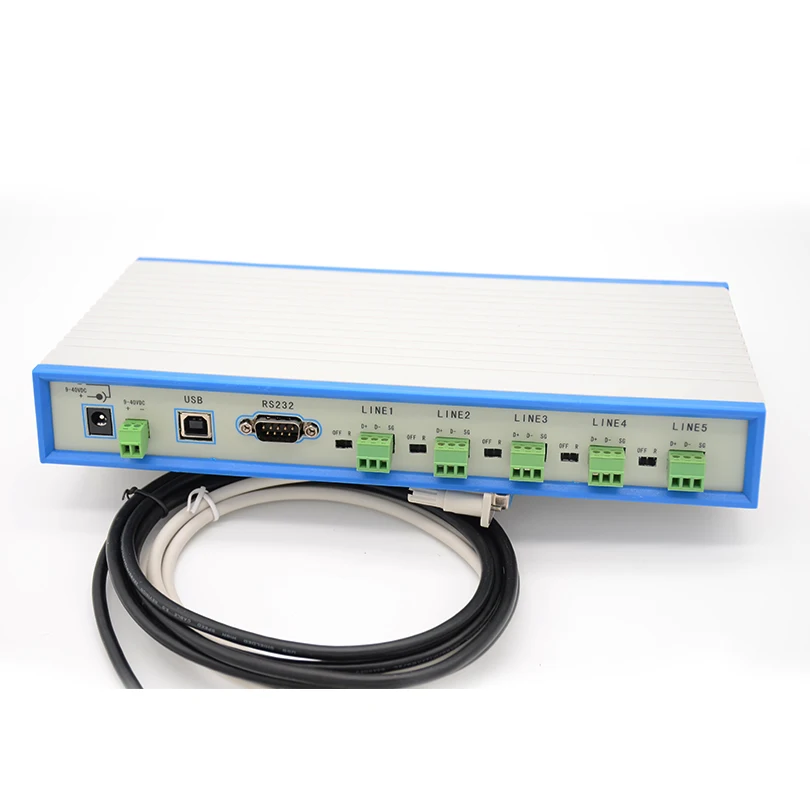

I. FS-485HUB-7 введение продукта FS-485HUB-7-это 7-портовый концентратор RS485 (1 usb-порт, 1 порт RS232, 5 портов RS485). Это концентратор разделения шины, предназначенный для решения сетевой связи RS485 в сложных средах. Он используется для RS485. В топологии звездной сети пользователи могут легко изменить структуру шины RS485, сегментировать сегмент сети, расширить расстояние связи RS485 и облегчить работу сети и обслуживания. Когда устройство RS485 в сети выходит из строя, проблемный сегмент сети изолирован для обеспечения нормальной работы других сегментов сети, что значительно повышает надежность работы сети RS485 и Эффективно сокращает время обслуживания для поиска неисправностей сети. Особенности и особенности: • Он имеет 1 интерфейс USB, 1 Интерфейс RS232 и 5 каналов интерфейса RS485. Эти интерфейсы могут взаимодействовать друг с другом без учета отношений между хозяином и подчиненным. Это концентратор rs485. • Физическая структура каждого интерфейса: USB-это гнездо типа B, RS232-гнездо DTE типа DB 9 M, и RS485 является клеммным блоком для легкого подключения к промышленному контрольному оборудованию; • Оптическая изоляция между пятью интерфейсами RS485 и между интерфейсами RS485 и RS232 и USB эффективно предотвращает статические или удары молнии (скачки) на любом одном канале от воздействия на другие интерфейсные каналы. • Любая ошибка в линии любого канала интерфейса RS485 не влияет на нормальную связь других каналов интерфейса RS485. • Легко находить неисправности и поддерживать Сеть, пользователи могут быстро определить неисправный сегмент сети RS485 через Состояние индикатора связи на панели. • Пять Портов RS485 имеют антистатическую и молниеносную защиту (всплеск) и самовосстанавливающуюся защиту от перенапряжения. • Скорость связи RS485 0 ~ 500 кбит/с Адаптивная, используется для высокоскоростной связи RS485, такой как PROFIBUS; • Источник питания 9 ~ 40 В постоянного тока с широким входом напряжения, не боится дрожания источника питания, подходит для суровых промышленных условий; • FS-485HUB-7 может быть каскадным для дальнейшего расширения сети RS485;

Различные определения интерфейса и пин-сигнала на рисунке:

Интерфейс питания: входной порт питания этого продукта-коаксиальный разъем J1 и терминал J2. Коаксиальные розетки и клеммы соединены внутри. Пользователи могут использовать один из них по желанию. Это предназначено для облегчения работы пользователей. Пожалуйста, обратите внимание на положительную и отрицательную полярность источника питания при его использовании, как показано ниже:

Интерфейс USB: интерфейс USB этого продукта является стандартным разъемом типа USB-B. Он подключается к интерфейсу USB компьютера с помощью кабеля USB, который поставляется с продуктом. Внутренний на самом деле конвертер USB к RS485. При использовании интерфейса USB необходимо установить USB. К драйверу устройства UART, программа находится на компакт-диске, который поставляется с продуктом. Интерфейс RS232: интерфейс RS232 FS-485HUB-7 является стандартным разъемом DTE DB 9 M (игла). Он подключен к интерфейсу RS232 компьютера с помощью кабеля RS232 с продуктом. Используются только TXD, RXD и GND. RTS CTS, DTR и DSR сигналы внутри коротки. Его контактные сигналы определяются следующим образом:

Интерфейс RS485: FS-485HUB-7 имеет 5 интерфейсов RS485, которые являются LINE1 ~ LINE5 соответственно. Его физическая структура является терминалом. Каждый интерфейс RS485 оснащен клеммным переключателем сопротивления K. Когда K установлен в положение «R», он подключен. Введите оконечный резистор 120 Ом. Когда K установлен в положение «OFF», конечный резистор не подключен. Когда длина линии превышает 50 метров, следует подключить конечный резистор.

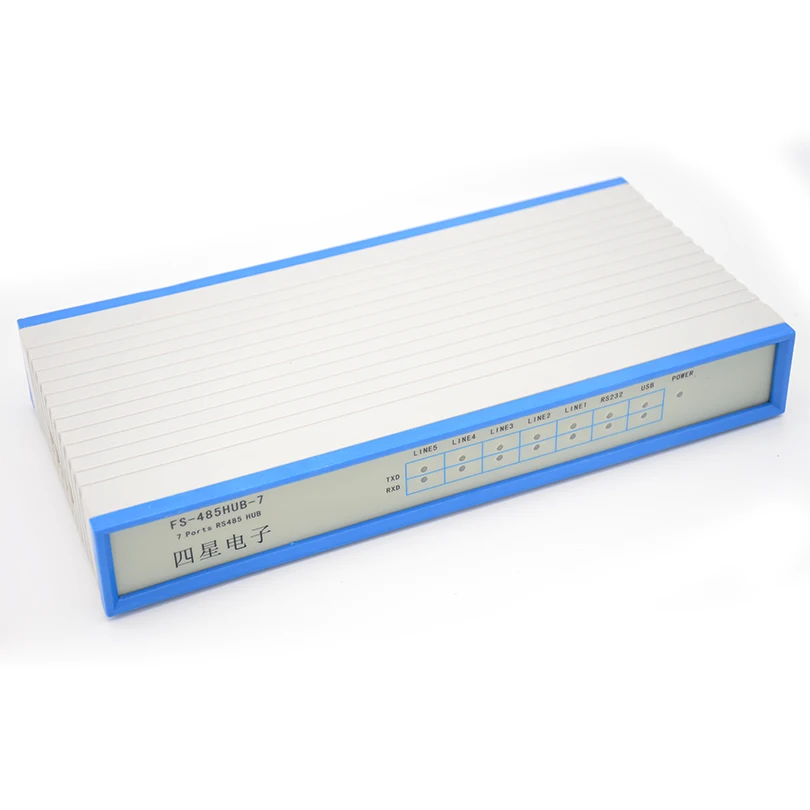

Индикаторы TXD и RXD: TXD и RXD-это индикаторы передачи данных и приема, соответствующие каждому интерфейсу. Статус таков: TXD и RXD выключены, когда данные не передаются; TXD мигает при передаче данных; RXD мигает при получении данных; TXD или RXD всегда включен. PWR-это индикатор питания и горит при включении питания.

Пять, FS-485HUB-7 соединение с устройством

1. Соединение между usb-портом FS-485HUB-7 и компьютером Подключите usb-порт FS-485HUB-7 к usb-порту компьютера и usb-порту компьютера. После вставки usb-кабеля в usb-порт компьютера система предложит найти новое оборудование. Для обеспечения продукта перейдите в окно. Вставьте компакт-диск в CD-ROM диск и следуйте инструкциям, чтобы перейти к установке. После завершения установки Новый COM появится в меню «Пуск» Windows \ настройки \ панель управления \ система \ аппаратное обеспечение \ Диспетчер устройств. Порт и соответствующие свойства драйвера, этот новый com-порт является последовательным портом, расширенным через USB, который может быть выбран в программном обеспечении связи, как и традиционный COM-порт. Для получения подробной информации о способах установки см. Инструкции по установке USB на Последовательный драйвер на CD-ROM. Для компьютеров без интерфейса RS232, использование интерфейса USB, возможно, самый удобный вариант! 2. Подключение интерфейса RS232 FS-485HUB-7 к интерфейсу RS232 устройства Интерфейс RS232 этого продукта является трехпроводным (TXD, RXD, GND) DTE интерфейсом. Форма гнезда и определение сигнала такие же, как интерфейс RS232 на компьютере. При подключении к порту RS232 компьютера требуется перекрестный кабель. Этот кабель уже в товаре. В упаковке, как показано ниже:

Для порта RS232, подключенного к другим устройствам, так как физическая структура и определение сигнала порта RS232 некоторых устройств отличаются от стандартного DTE интерфейса, вам может потребоваться сделать отдельный соединительный кабель, Короче говоря, в соответствии с «отправить соединение, получить, отправить и подключить» Принцип может быть, пожалуйста, обратитесь к соответствующей информации оборудования. 3, порт RS485 FS-485HUB-7 подключен к порту RS485 устройства На следующем рисунке показана связь между портом RS485 485HUB и портом RS485 устройства.

На рисунке, сигнал заземления SG RS485 не является необходимым для подключения. При большой разнице в потенциале заземления между несколькими узлами устройств RS485 провод с низким сопротивлением может использоваться для подключения наземного терминала сигнала SG к каждой шине автобуса. Заземление сигнала узла устройства RS485 подключено, чтобы предотвратить разницу в потенциале земли от слишком большого, чтобы повредить интерфейс или вызвать помехи в обычном режиме! Пять Портов RS485 (LINE1-LINE5) FS-485HUB-7 изолированы друг от друга. Не подключайте сигнал SG каждого порта! Когда расстояние шины RS485 превышает 50 метров, для подавления отражения эхо на линии связи, конечный резисторный переключатель на FS-485HUB-7 должен быть установлен в «R» и подключен к интерфейсу RS485 последнего узла устройства. 120 Ом оконечный резистор и два 510 Ом выдвижной и выдвижной резисторы, выдвижной и выдвижной резисторы соединены с 5 В питания, как показано выше. Расстояние от каждого узла устройства RS485 до шины (spur line) должно быть максимально коротким, как правило, не более 15 метров. Идеальным методом является подключение шины непосредственно к терминалу RS485 устройства.

В-шестых, план применения

На рисунке ниже показана старая конструкция подключения шины RS485, используемая в системе инспекции шахт.

Использование этой старомодной структуры проводки имеет следующие недостатки: 1. Расстояние связи, которое может достигать RS485, обычно составляет около 1200 метров. С этой старомодной структурой проводки, покрытие проводки может быть покрыто. Очень ограничено, для увеличения расстояния связи необходимо использовать ретрансляторы, а некоторые места ограничиваются окружающей средой, не могут обеспечить питание ретранслятора И отходы проволоки очень серьезны. 2, используя эту старомодную шину, чтобы перейти к концу конструкции, все узлы RS485 имеют доступ к шине RS485, когда Когда узел RS485 коротко замыкается или выходит из строя, шина будет «тянуться», и вся система не будет работать. Ищите много узлов. Проблема сбоя занимает очень много времени. 3. Сложность подключения шины RS485 имеет большое отношение к длине шины и количеству подключенных устройств, особенно в больших системах. Особенно выдающееся, использование этой старомодной структуры проводки, несомненно, увеличивает сложность проводки и обслуживания очень хлопотно. 4. Между устройствами на определенном расстоянии всегда присутствует разница в потенциале заземления. Чем дольше расстояние автобуса и чем больше узлов, тем серьезнее это явление. Большие заземления могут привести к тому, что система не сможет работать или даже повредит интерфейс RS485. На следующем рисунке показана схема подключения с помощью FS-485HUB-7 концентратора:

Концентратор FS-485HUB-7 может решить вышеуказанные проблемы: 1. FS-485HUB-7 подключен к шине RS485 со Звездной структурой, и диапазон проводки значительно улучшен, когда интерфейс эффективно используется. Линии связи также экономят намного больше, чем более старые методы проводки. 2. Когда узел RS485 на шине короткое замыкание или сбой, легко найти неисправность через индикатор связи на панели. Автобус, который отключен от FS-485HUB-7, не влияет на связь других автобусов. 3, благодаря хорошему использованию FS-485HUB-7, проводка системы RS485 может быть сделана просто и быстро, что эффективно уменьшает Стоимость и время проекта. 4. Поскольку интерфейсы RS485 каждого канала изолированы друг от друга, когда определенная шина RS485 повреждена lightning, это не будет зависеть. Другой дорожный автобус, если он является старомодным автобусом до конца проводки, удары молний приведут к опасности для всей системы! Каскад FS-485HUB-7 FS-485HUB-7 может быть каскадным, чтобы расширить больше портов RS485. На следующем рисунке показаны 11 автобусов RS485, продленные на три FS-485HUB-7s. Каждая шина может быть соединена с 32 узлами устройств RS485. Максимальная длина каждой шины может достигать длины, указанной в таблице параметров производительности. В соответствии с этим принципом, больше концентраторов можно использовать для расширения более RS485 автобусов.
