Двухрежимный Bluetooth оценочный комплект к TTL последовательному модулю

Двухрежимный Bluetooth оценочный комплект к TTL последовательному модулю

Описание

Двухрежимный комплект для оценки модуля Bluetooth

Обзор

Этот комплект поставляется с Двухрежимный Bluetooth Модуль, и адаптер xbee usb Для легкого тестирования с ПК.

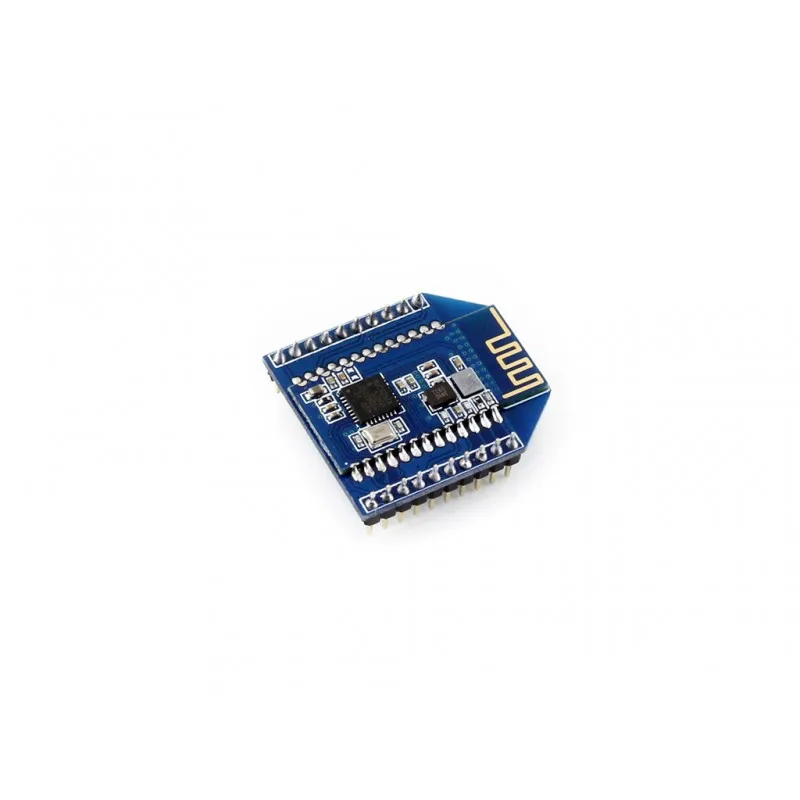

Двухрежимный Bluetooth Это беспроводной модуль, который позволяет двусторонней прозрачной передачи данных между последовательным TTL и bluetooth-устройствами. Он предназначен для master/slave-in-one, также поддерживает iBeacon. Вы можете легко управлять модулем через команды AT, например: установить baudrate, изменить имя трансляции, и управление IO и т. Д.

Особенности

• Двухрежимный Bluetooth, полностью совместим с устройствами iOS и/или Android
• Работает как полнодуплексная последовательная труба После сопряжения, не требует знания протокола Bluetooth
• Полностью настраивается через команды AT
• Интерфейс XBee
• Поставляется с демонстрационным кодом iOS и Android, например: пульт дистанционного управления мобильным роботом, сбор данных, мониторинг состояния устройства и т. д.

Технические характеристики

• Bluetoothversion: Bluetooth спецификация V4.0 EDR и BLE
• Диапазон частот: 2,4 ГГц ISM
• Модуляция: GFSK (Gaussian Shift Keying)
• Расстояние связи: SPP 50 м, BLE 100 м (идеальное состояние)
• Чувствительность: ≤-84dBm (0.1% BER)
• Антенна: встроенная антенна
• Скорость передачи: около 40% серийная скорость для SPP, около 30% серийная скорость для BLE
• Длина пакета: 60 байт для SPP, 20 байт для BLE
• Серийный буфер: 512 байт
• EDR сервис: L2CAP, SDP, RFCOMM, SPP
• BLE сервис: ATT, GATT, LE сервис: 0xFFE0, Char: 0xFFE1
• Энергопотребление
  • SPP: avg 13mA
  • BLE: avg 9.5mA
  • Стандарт: 10-17 мА
• Источник питания: 3,3 В 50мА
• Рабочая температура:-5 °C ~ 80 °C

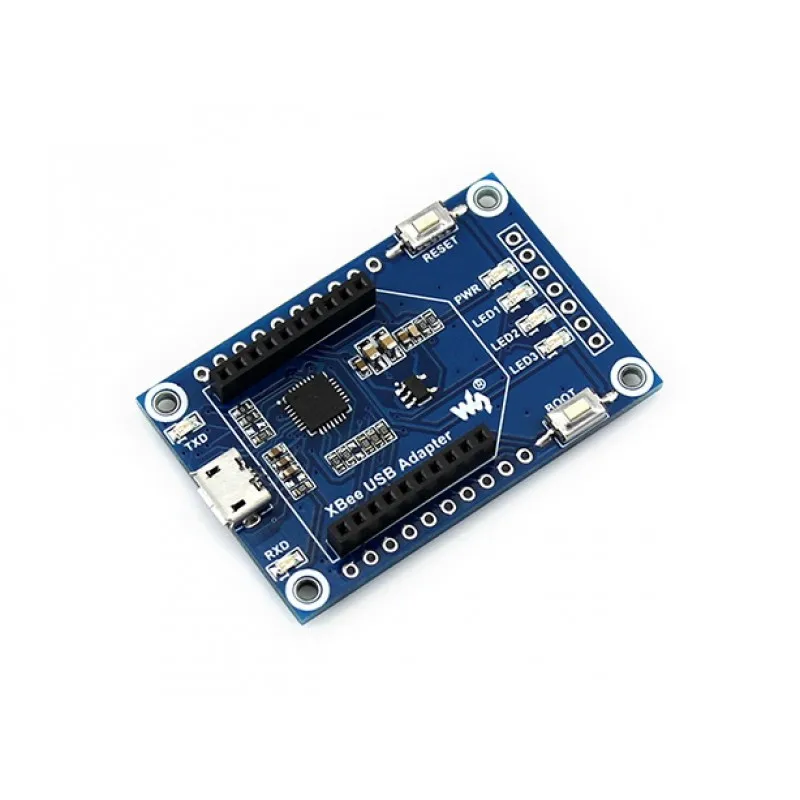

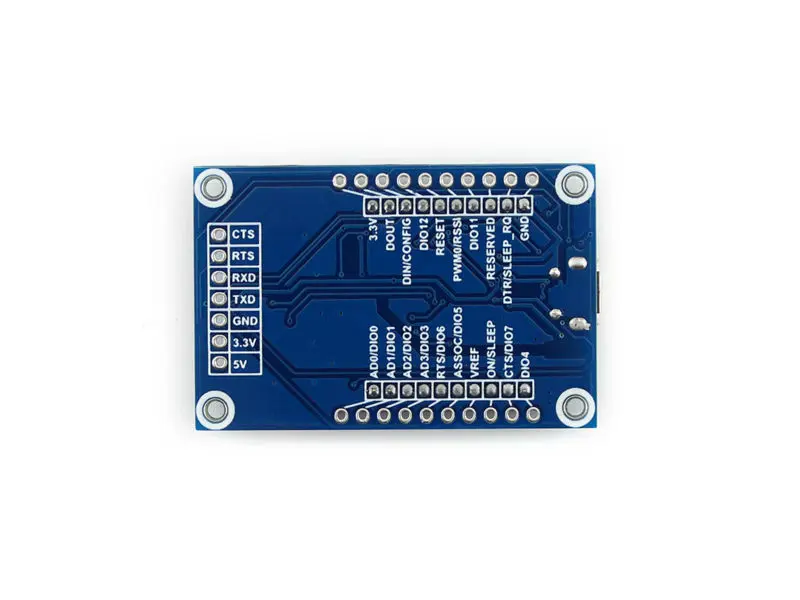

Адаптер XBee USB обзор

Адаптер XBee USB-это коммуникационная плата интерфейса UART, которая поддерживает подключение XBee, имеет интерфейс UART, интерфейс USB и встроенные кнопки/светодиоды, обеспечивает простой способ разработки/отладки.

Его можно использовать в следующих ситуациях:

• Тестовые модули XBee: Встроенные кнопки/светодиоды для легкого тестирования
• Программа/Настройка модулей XBee: упрощает Программирование/часто настраивает модули XBee
• USB к модулю UART: особенности CP2102, обеспечивает интерфейс UART и выходной интерфейс питания, легко подключайте его к вашей системе

Примечание: модули XBee выше относятся к модулям с совместимым с XBee интерфейсом, например: Core2530 (B), Двухрежимный BluetoothИ т. Д.

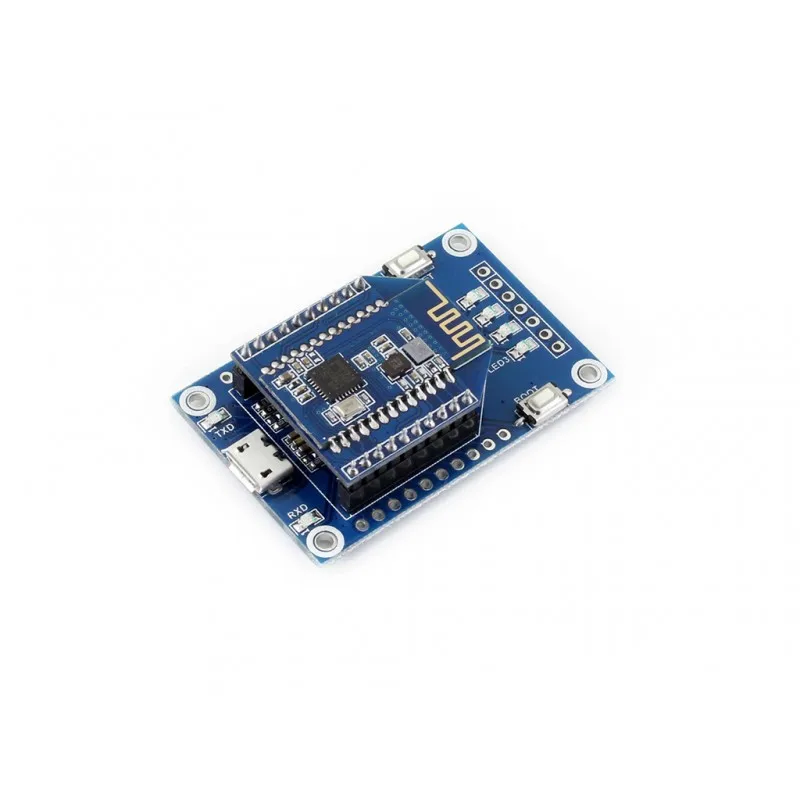

Фотографии

Примечание: фотографии только для справки, другие платы/модули/аксессуары не включены в цену.

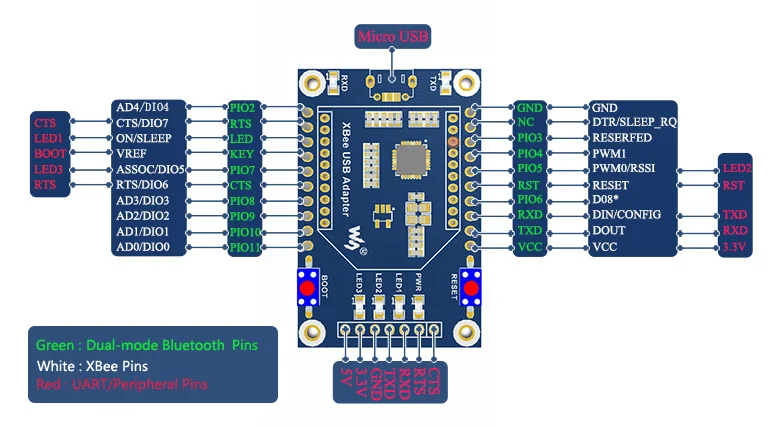

Определение штифта

Ресурсы для развития

Вики: Www.wav eshare.com/wiki/Dual-mode Bluetooth

Вики: Www.wav eshare.com/wiki/XBee_USB_ адаптер

Содержимое упаковки

1. Двухрежимный Bluetooth x 1
2. Адаптер XBee USB × 1

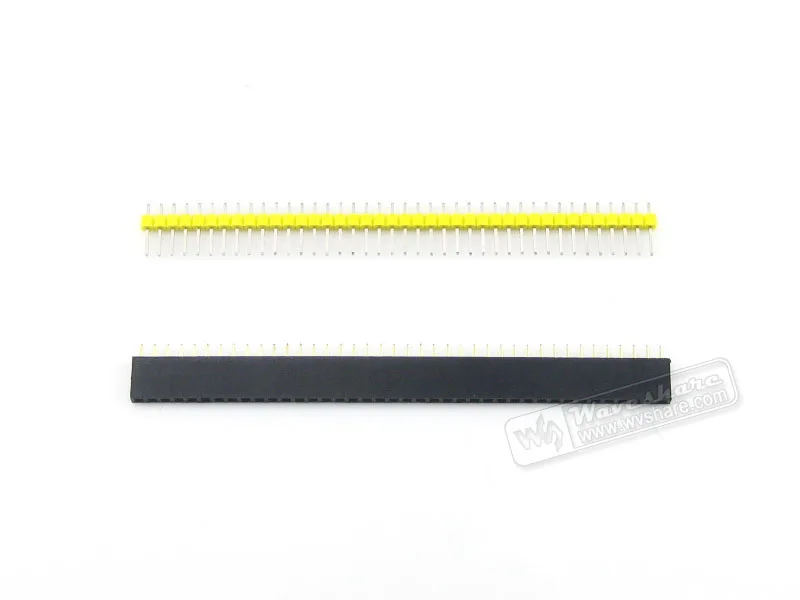

3. 40-контактный штыревой разъем и 40-контактный штыревой разъем x 1

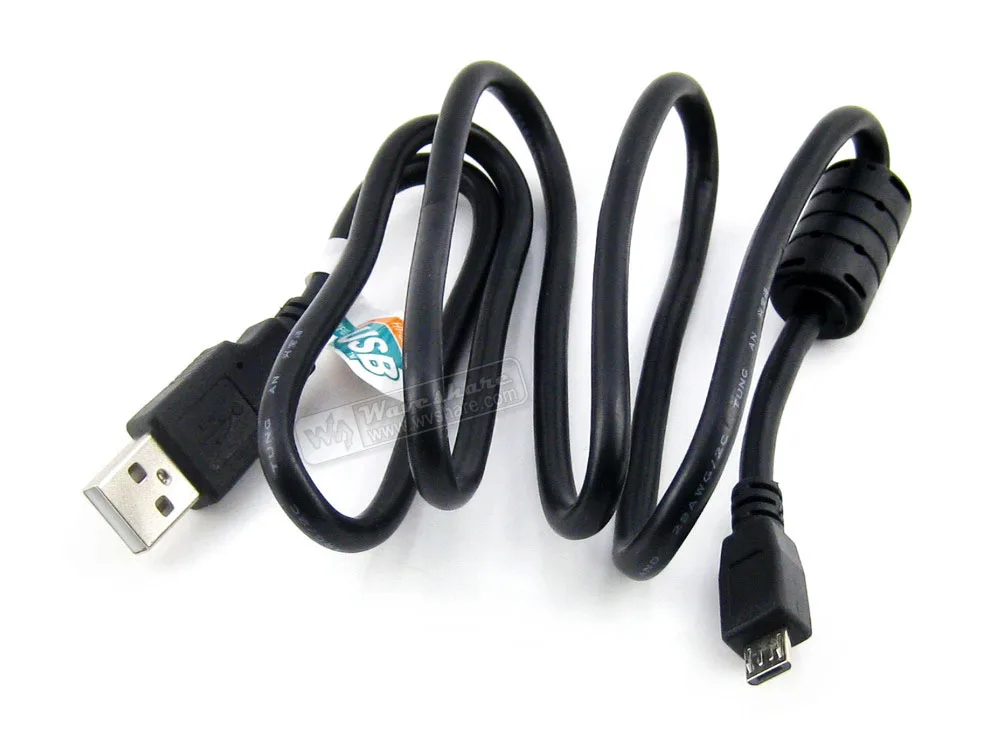

4. Разъем USB типа A для Micro B кабель x 1
