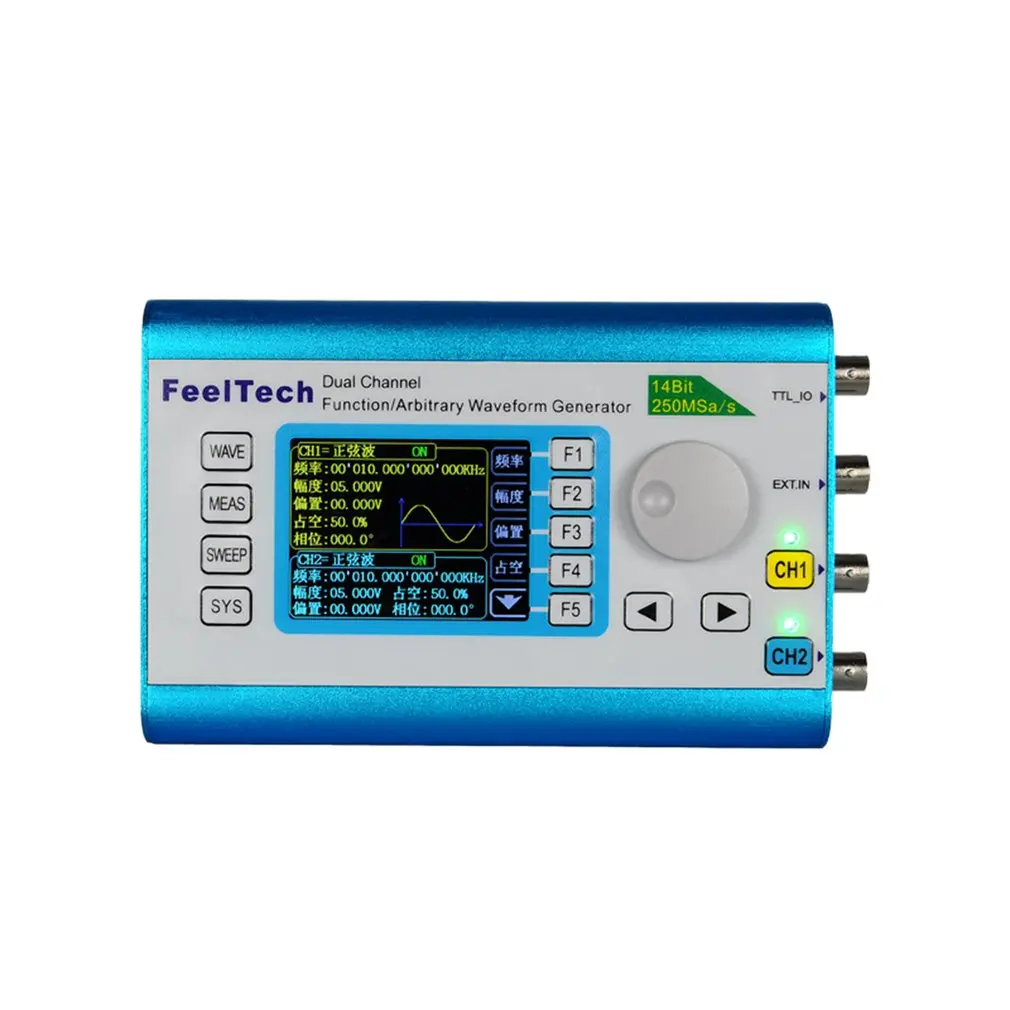

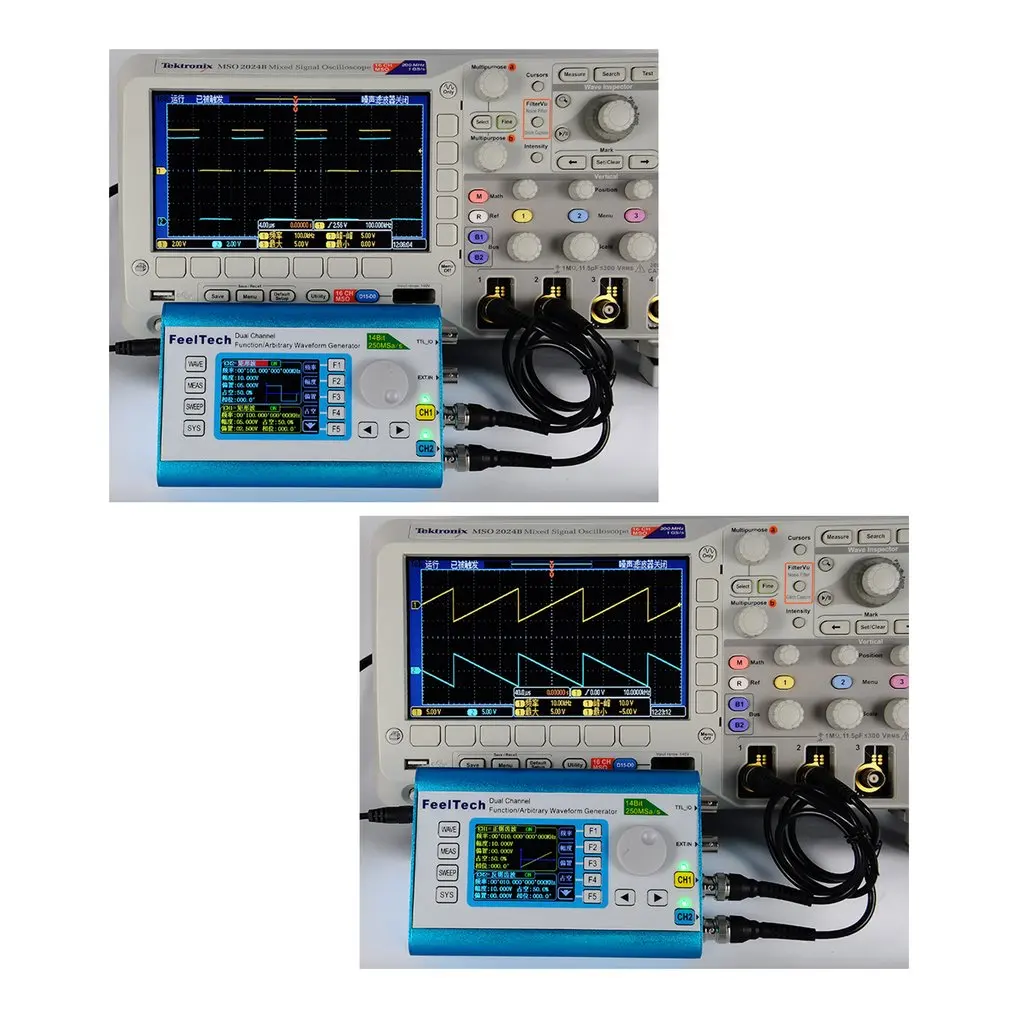

Цифровой двухканальный источник сигнала DDS генератор произвольной формы функция 250MSa/s 20 МГц Частотомер

Особенности:

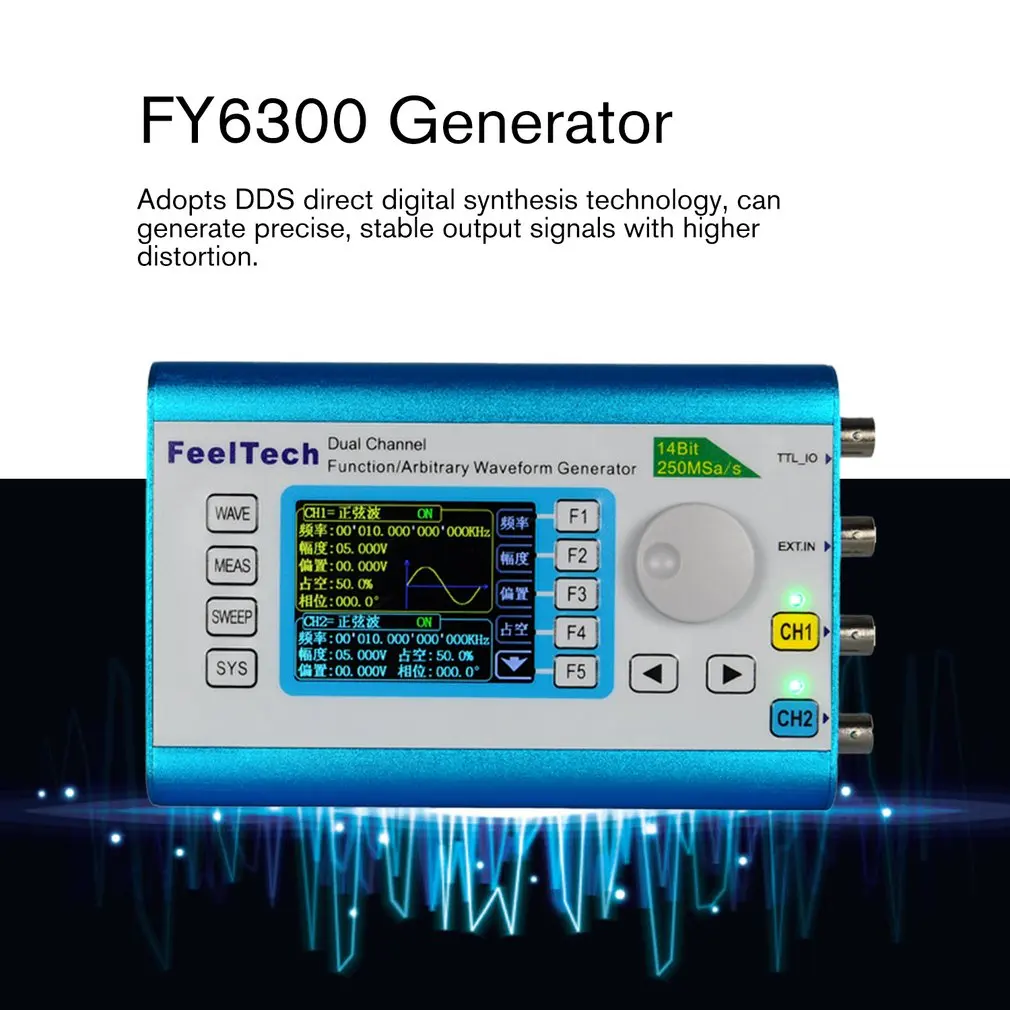

1. Принимает DDS технологию прямого цифровой синтез, может генерировать точные, стабильные Выходные сигналы с более высокими искажениями.
2. Питание от постоянного тока 5 В, удобный и портативный для использования.
3. Может выводить произвольные формы и обычные функции сигнала (синусоидальный/треугольный/квадратный/форма волны пила сигнал).
4. Все функции в цифровом порядке контролируются, точны и стабильны.
5.2.4 "(320*240) цветной дисплей, одновременно отображает двухканальные параметры формы сигнала.
6. Самая высокая Выходная частота (Синусоидальная волна) составляет до 20 МГц, 250 МСА/с частота дискретизации и 14 бит вертикального разрешения.
7. Полностью независимый двухканальный выход, может работать в синхронизации, разница в фазе регулируется.
8. С функцией отслеживания каналов: когда функция отслеживания открывается, все параметры обоих каналов могут одновременно обновляться в соответствии с настройкой пользователя.
9. Две или более машины могут использовать многофункциональную синхронную функцию с интерфейсом TTL_IO.
10,15 групп произвольного места хранения волн, глубина/группа памяти 8192*14 бит.
11. Высокочастотное разрешение (Общий диапазон частот составляет 1 Гц) и высокое разрешение амплитуды (мин. 0,01 в).
12. Коэффициент пошлины каждого канала можно регулировать самостоятельно, разрешение регулировки может достигать 0.1%.
13. Может сканировать частоту, амплитуду, смещение и рабочий цикл, с линейной разверткой и логарифмической развертка по частоте режимов (макс. до 999,99 s).
14. С функцией запуска импульсного поезда, три дополнительных режима триггера: ручной триггер, внутренний триггер CH2 и внешний триггер.

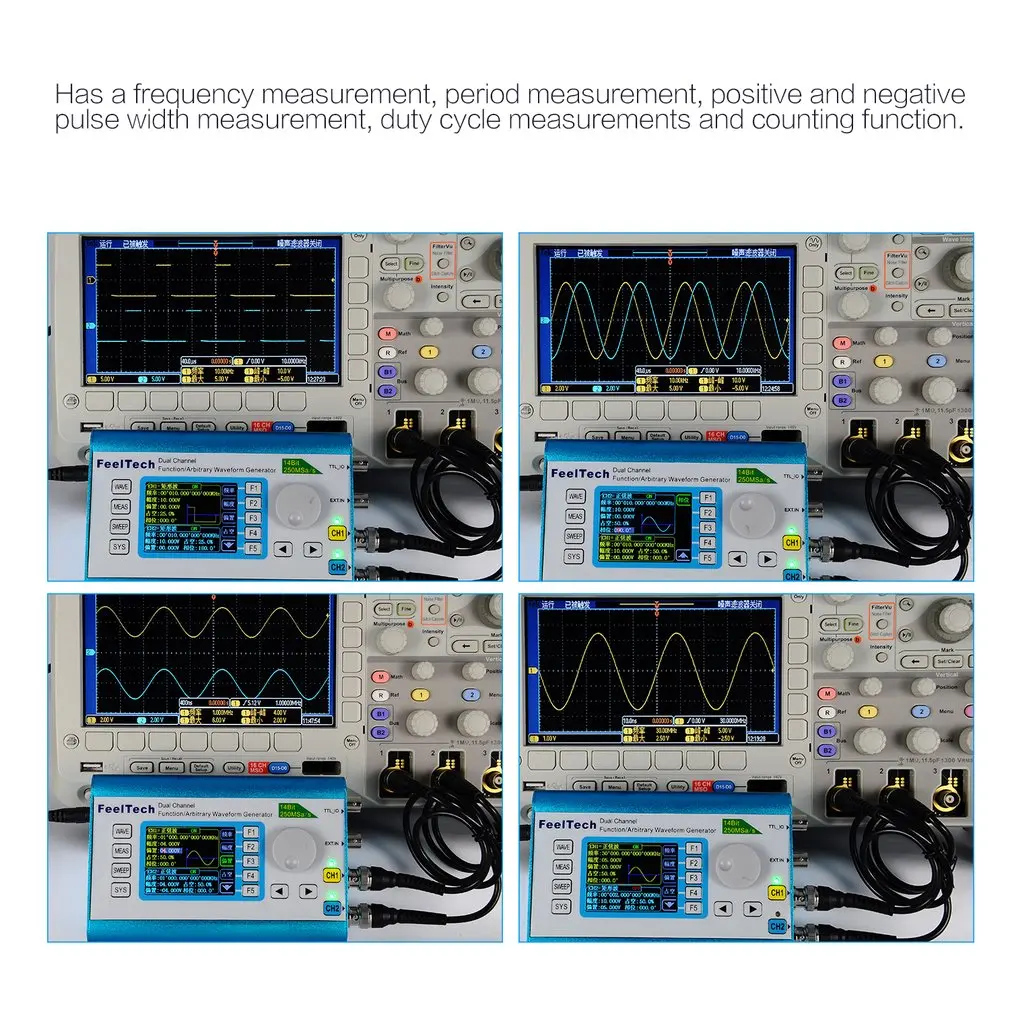

15. Имеет Измерение частоты, измерение периода, положительный и отрицательный импульс измерения ширины, измерения рабочего цикла и функция подсчета.

Описание:

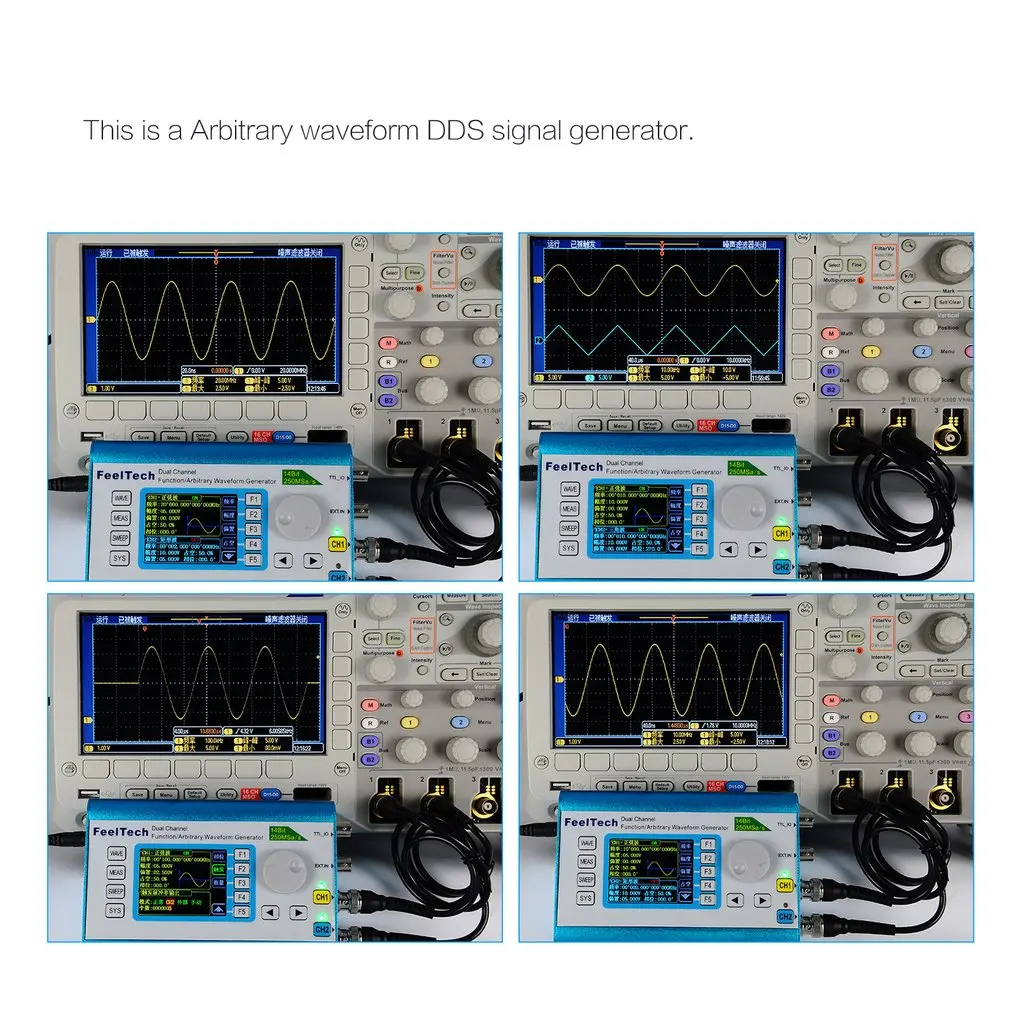

1. Это генератор сигналов DDS произвольной формы.

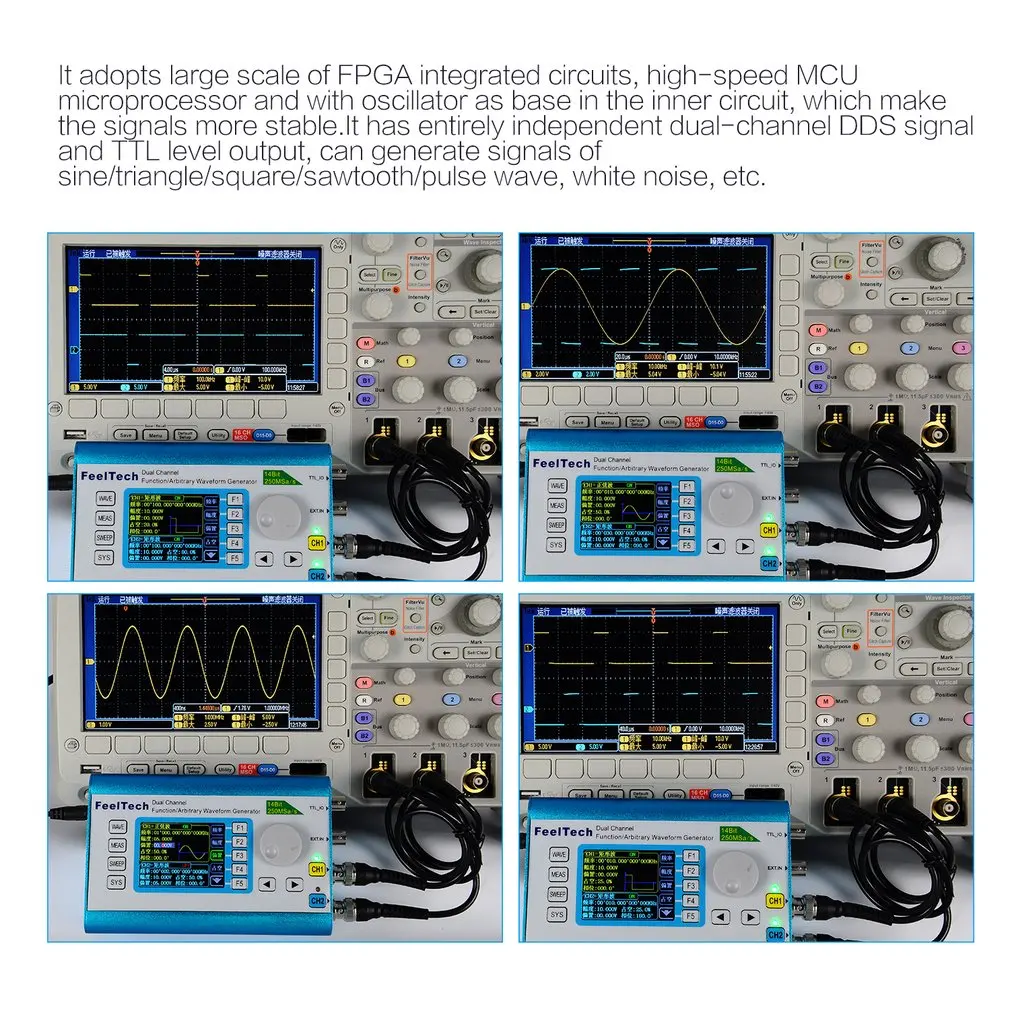

2. он принимает большой масштаб интегральных схем FPGA, высокоскоростной микропроцессор MCU и с осциллятором в качестве основания во внутренней цепи, что делает сигналы более стабильными. он имеет полностью независимый двухканальный DDS сигнал и ttl уровень выхода, может генерировать сигналы синусоидального/треугольника/квадрата/пилозуба/импульсной волны, белого шума и т. Д.

Технические характеристики
Бренд: FellTech

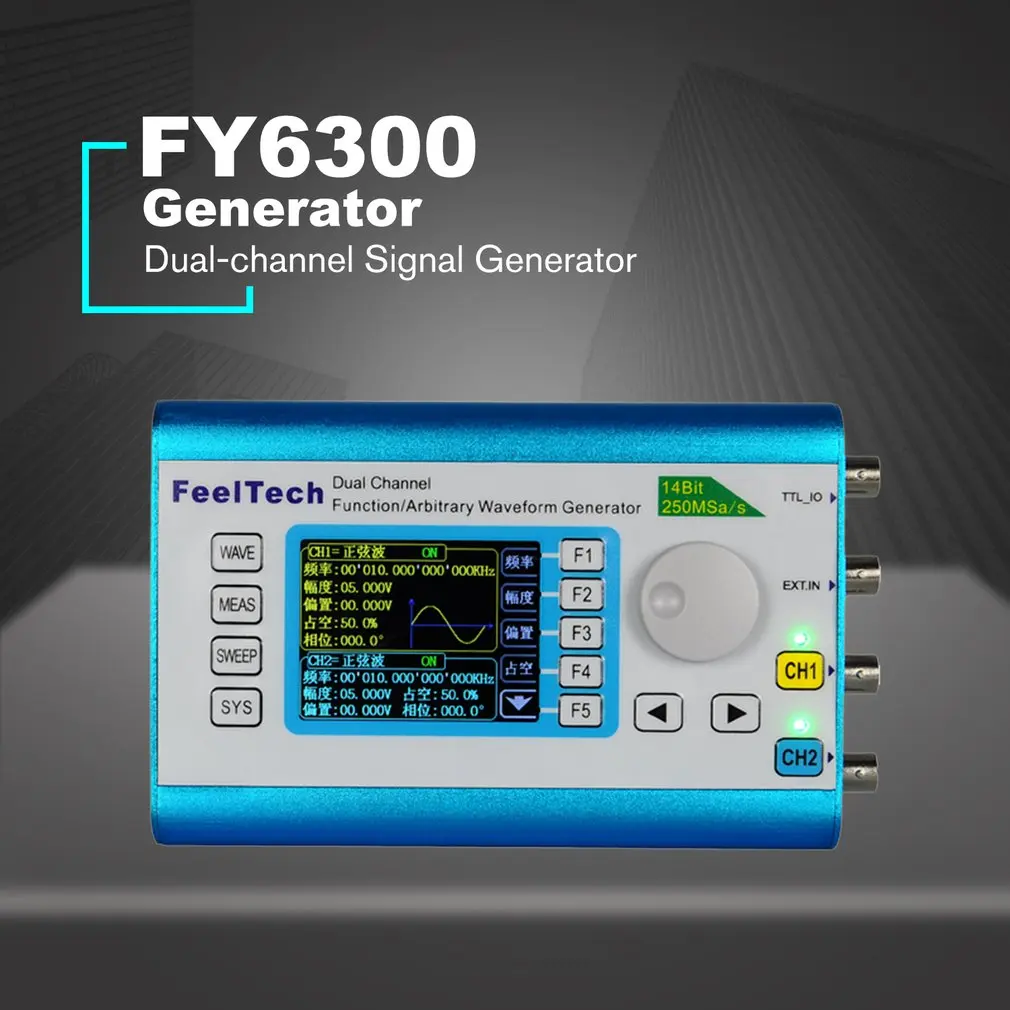

Модель: FY6300

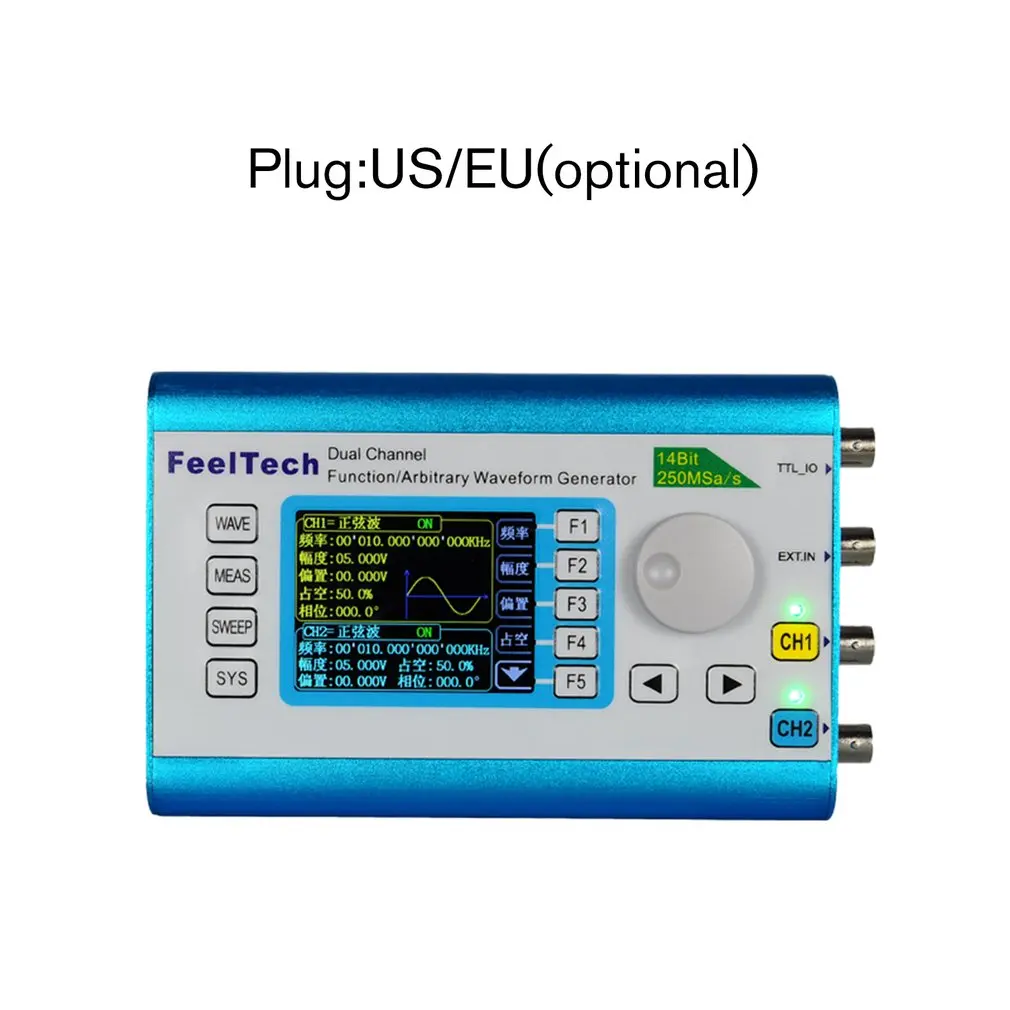

Вилка: США/ЕС (опционально)
Параметры частоты
Диапазон частот:
Синусоидальная волна: 0 Гц ~ 20 МГц
Квадратная волна: 0 Гц ~ 20 МГц (за исключением модели 2 МГц)
Треугольная волна: 0 Гц ~ 10 МГц (за исключением модели 2 МГц)
Форма волны пила: 0 Гц ~ 10 МГц (за исключением модели 2 МГц)
Диапазон произвольных волн: 0 ~ 10 МГц
Ttl/CMOS цифровой Диапазон волн: 0 ~ 20 МГц
Минимальная ширина регулировки импульсной волны: 20ns
Минимальное разрешение частоты: 1hz Гц (0,000001 Гц)
Погрешность частоты: (+/-) 20 ppm
Стабильность частоты: (+/-) 1ppm/3 часа

Параметры формы волны:
Типы сигналов: синусоидальный/треугольный/квадратный/подъемная Форма волны пила, Lorentz импульсная волна и произвольная форма волны и т. Д.
Произвольные волновые нелетучие системы хранения (64): можно хранить произвольные формы сигналов с определением пользователя 64
Длина волны: 8192 точек (4 K точек) x14 бит
Частота дискретизации: 250MSa/s
Вертикальное разрешение: 14 бит
Синусоидальной волны:
Система гармоник: ≥50dBc (<1 МГц); ≥45dBc (1 МГц ~ 20 МГц)
Искажения: <0.5% (20 Гц ~ 20 кГц, 0dBm)
Прямоугольная волна
Время подъема: ≤7ns (VPP <5 V)
Перегрузка ≤5%
Диапазон регулировки рабочего цикла: 0.1% ~ 99.9%
Форма волны пила
Линейность: ≥98% (0,01 Гц ~ 10 кГц)
Пульсовой волны
Диапазон регулировки ширины импульса: 10nS ~ 1 S
Выходной сигнал от транзисторно-транзисторных логических схем
Время подъема/понижения уровня: ≤10ns
Амплитуда уровня:> 3Vpp
Вентилятор:> 8 ttl нагрузка
КМОП-матрица Выход
Низкий уровень: <0,3 в
Высокий уровень: 1 V ~ 10 V
Время подъема/понижения уровня: ≤18ns

Выход параметры:
Диапазон амплитуды (от пика до пика):
Frequency≤10MHz: 1mVpp-20Vpp
10 МГц<>
Частота> 20 МГц: 1mVpp-5Vpp
Амплитуда Разрешение: 1mV
Стабильность амплитуды: (+/-) 0.5%/5 часов
Амплитудная плоскость: (+/-) 5% (<10 МГц); (+/-) 10% (> 10 МГц)
Сигналов Выход:
Выходное сопротивление: 50Ω (+/-10%) (Типичный)
Защита: все выходные сигналы могут работать выше 60 s при условии короткого замыкания нагрузки
Смещение постоянного тока:
Регулировочный диапазон:
Частота ≤20 МГц: ± 10 В
Частота> 20 МГц: ± 2. 5 В
Погрешность: 0,01 в
Диапазон регулировки фазы: 0 ~ 359,99 °
Разрешение фазы: 0,01 °
Внешние размеры:
Измерение частоты Диапазон: время ворот = 1 S 1Hz-60 MHz
Диапазон входного напряжения: 2Vpp ~ 20Vpp
Диапазон подсчета: 0 ~ 4294967295
Подсчет: вручную
Размеры: 20ns разрешение, максимальный размер 40 s
Сканирование Функция:
Режим сканирования: Линейная развертка, бревна
Сканирующий Предмет: частота, амплитуда, смещение и рабочий цикл
Время сканирования: 0,01 s-999,99 S/шаг
Диапазон настройки частоты: начальная точка и конечная точка могут быть установлены свободно
Диапазон сканирования частоты: он определяется параметрами развертки

Общие параметры:
Память
Количество: 20
Расположение: M0 ~ M19
Интерфейс
Режим интерфейса: Использование USB для последовательного интерфейса
Связь скорость передачи данных: 115200bps
Протокол: используя командную линию, соглашение открытый
Питание
Диапазон напряжения: 5 В постоянного тока (+/-0,5 В)
Дисплей
Тип дисплея: 2,4 "TFT цветной дисплей
Температура окружающей среды: 0 ~ 40 °C: Влажность: <80%

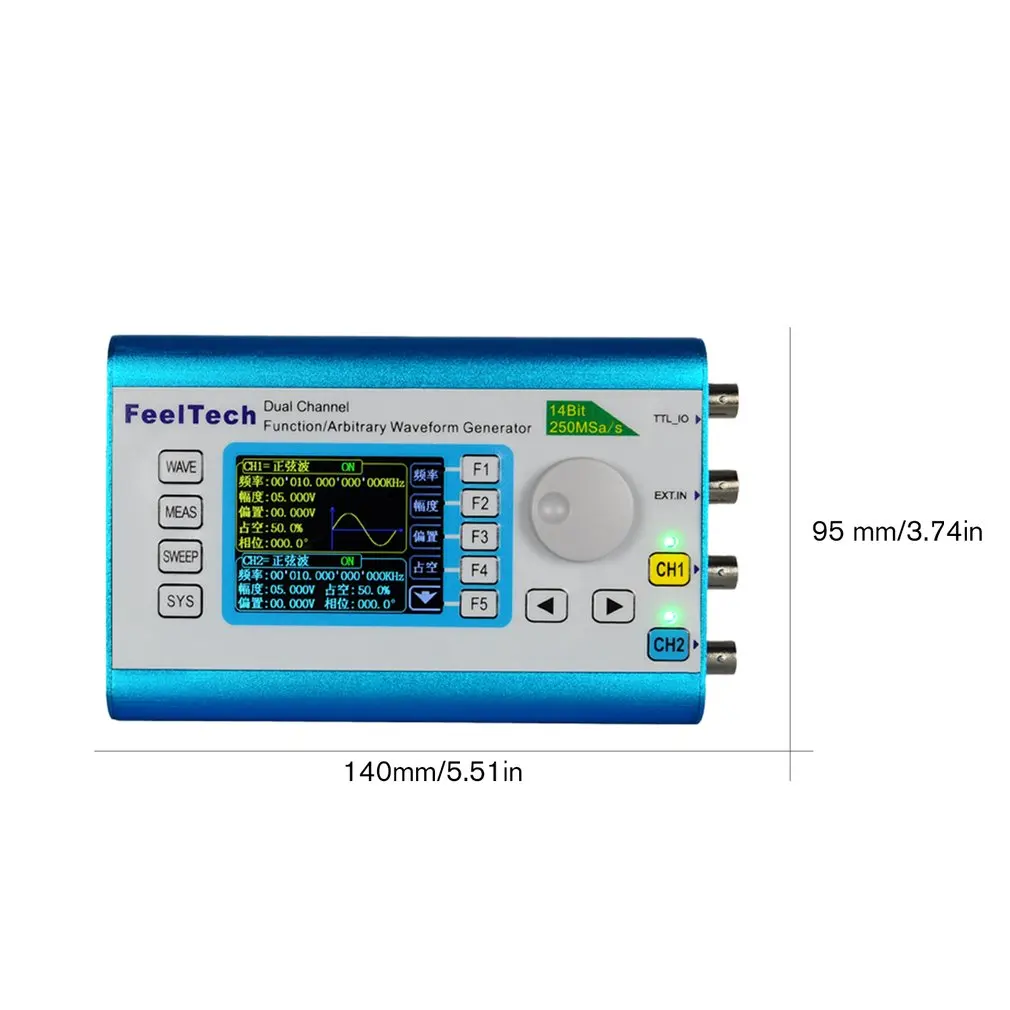

Размер: 140x95x54,2 мм/5,51x3,74x2,13 дюйма

Посылка информации:
Размер упаковки: 140x90x50 мм/5.46x3.51x1.95in
Вес упаковки: 900 г/1,98lb
Цветная коробка посылка

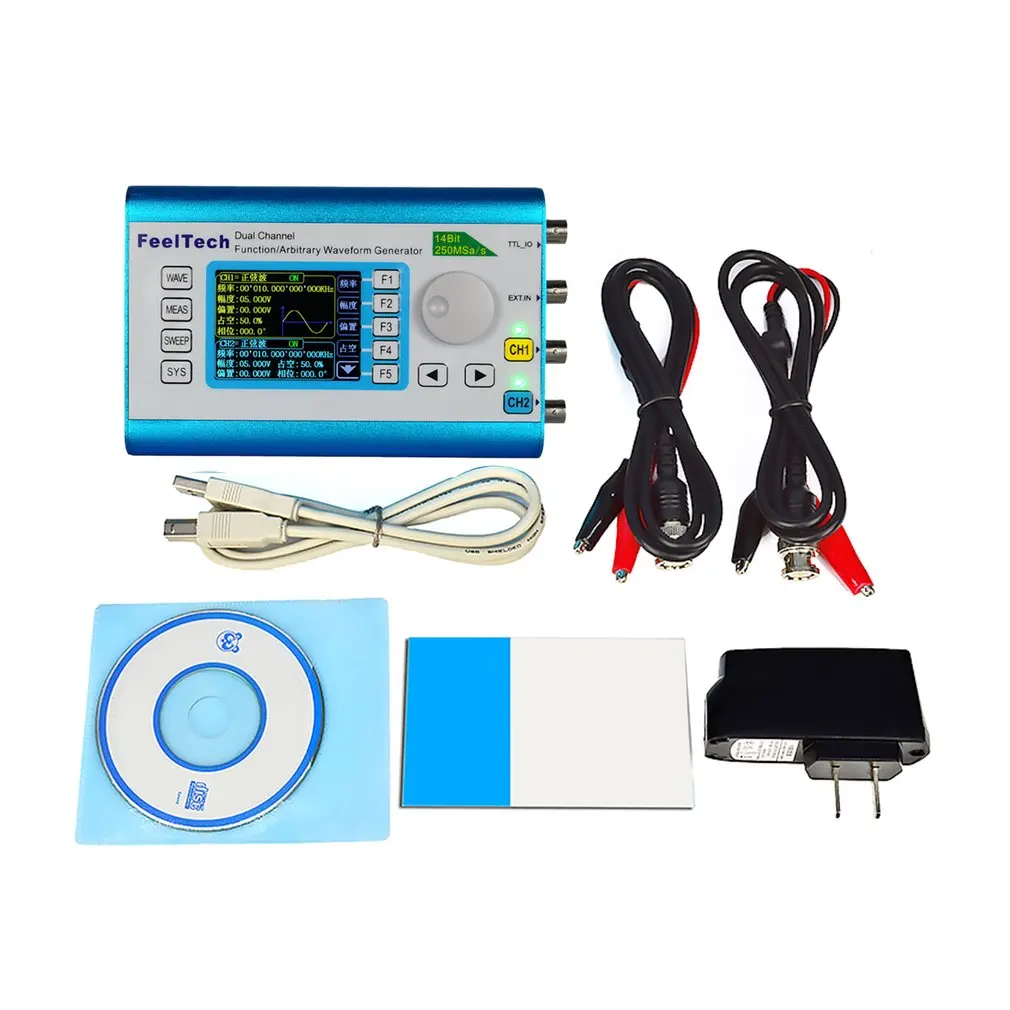

Посылка включает в себя:
1 x генератор источника сигнала
CD-диск-1 шт.
1 х адаптер питания (DC 5 V 1A)
1 х USB кабель для передачи данных
2 х bnc-клип кабель
1 х Инструкция по эксплуатации
