8 способ изолированный K термопары PT100 термостойкость к RS485 передатчик Модуль

8 способ изолированный K термопары PT100 термостойкость к RS485 передатчик Модуль

Моднявка = ckeditor

Молниеносная защита, защита от перенапряжения, встроенная защита телевизоров

Антистатическая, 15кВ защита от ЭСР

Блок питания, связь и вход все изолированы

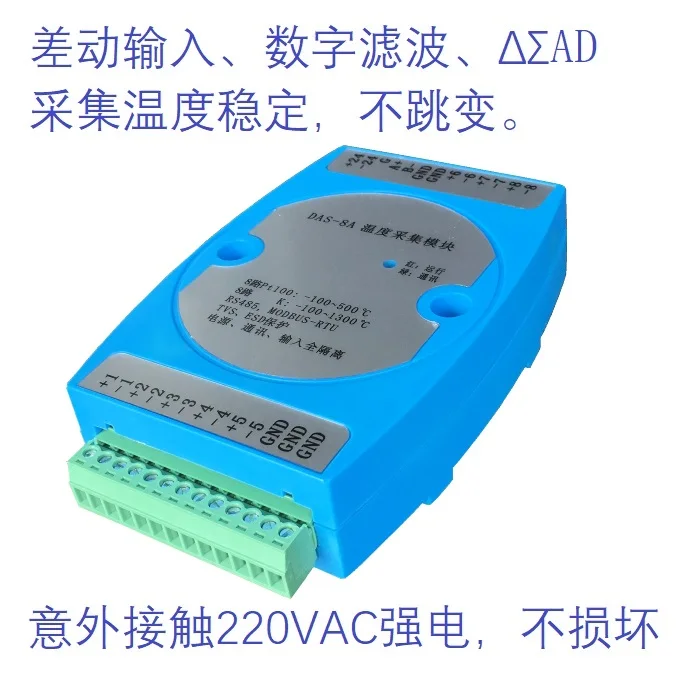

Случайное воздействие сильного тока 220 В переменного тока, anti-damage.poor

Динамический вход, цифровая фильтрация, AZAD, стабильная температура приобретения, без скачков.

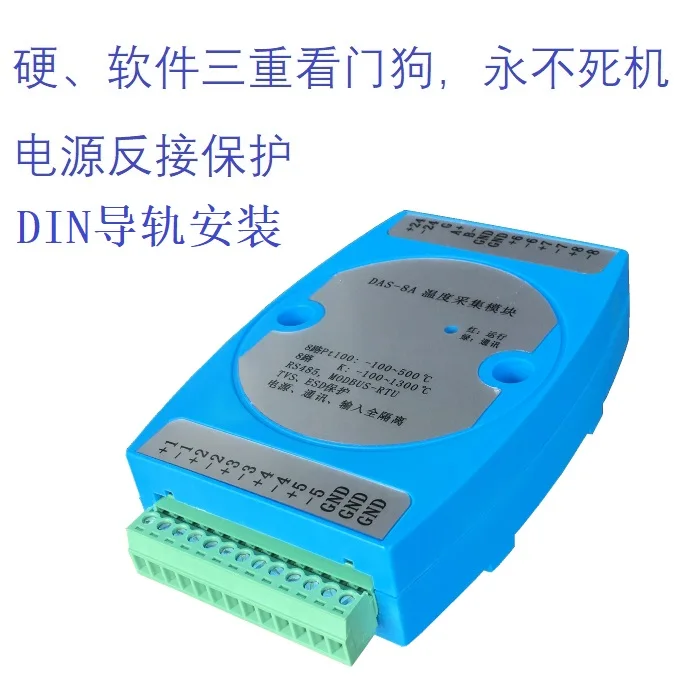

Оборудование, программное обеспечение тройной сторожевой, никогда не сбой

Наберите код для установки номера станции, простой и прямой, избавьтесь от утомительных настроек программного обеспечения

Обзор

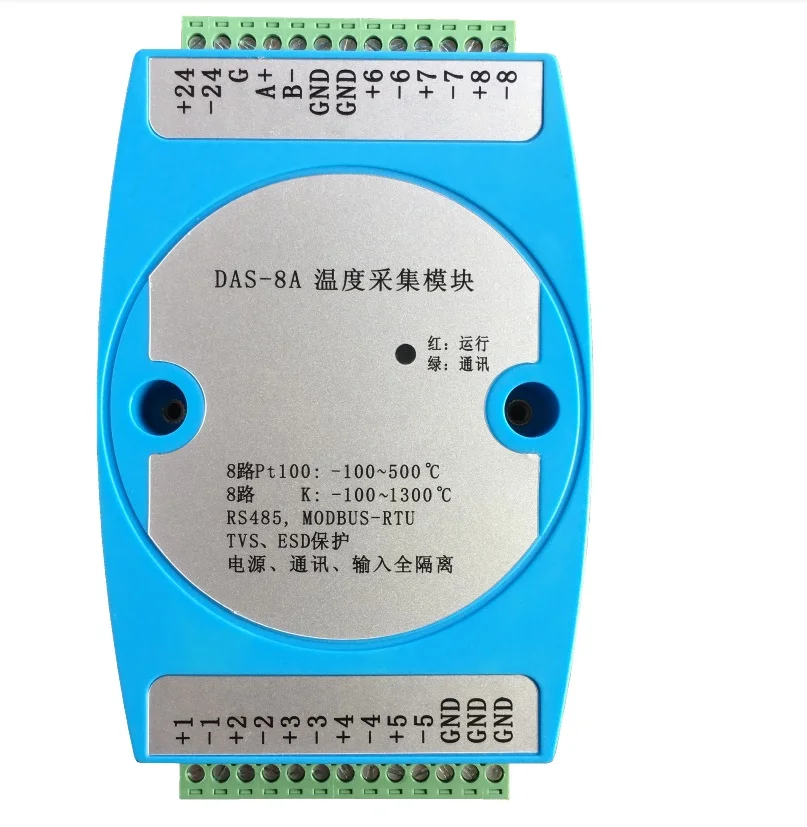

DA-8A является 8-канальным модулем сбора температуры. 8 каналов теплового сопротивления Pt100 вход температуры или 8 каналов К-типа термопары вход температуры можно установить через Переключатель dial-code для сбора 8 каналов температуры и непосредственно конвертировать результаты в значение температуры. Интерфейс связи RS485 принимается, который поддерживает протокол связи modbus-rtu, и PLC. DCS и различные конфигурации программного обеспечения дома и за рубежом (kingview, MCGS и т. д.) могут быть подключены.

Модуль в соответствии со строгим дизайном промышленного стандарта, входной канал с использованием напряжения 400 В коммутационных устройств, телевизоров, защиты от ЭСР, молниеносной защиты, антистатического, двустороннего дифференциального входа, преобразования AZAD, цифровой фильтрации, автоматическая компенсация холодного соединения, электрическая изоляция, защита обратного подключения источника питания, Обнаружение линии разрыва, Тройная технология watchdog, такая как сильная защита от помех и высокая надежность.

Техническими показателями

Количество каналов: 8 каналов К термопары или 8 каналов Pt100 тепловое сопротивление.

Диапазон измерения: K:-100 ~ 100 ℃; Pt100:-500 ~ °C

Точность: +/-0.1% FSC

Цикл сканирования: 1 секунда (8 входных каналов собираются за 1 секунду).

Разрешение: 16 бит AD

Напряжение изоляции: изоляция сети 1500 В; Изоляция канала 400 В.

Интерфейс связи: RS485/modbus-rtu протокол.

Параметры связи: 9600bps, 8N1

Расстояние связи: 1200 м, обычная витая пара

Внешний размер: 120X70X30 мм, направляющее крепление.

Рабочий Источник питания: 24VDC/1 ватт

Рабочая среда: температура-20 ~ 70 ℃, влажность ≤85% относительной влажности

Коммуникационная сеть

Температурный модуль принимает стандартный метод проводки сети RS485, как показано ниже. кабель связи использует экранированную витую пару с 2202 совпадающим резистором на каждом конце сети, подключая до 16 температурных модулей с максимальной длиной 1200 метров. модуль температуры принимает протокол связи modbus-rtu и интерфейс связи RS485, И программное обеспечение хоста осуществляет связь с температурным модулем путем удовлетворения следующих пяти элементов: 3 кодов функций протокола modbus-rtu; ● Укажите адрес температурного модуля (1 ~ 16); ● регистрационный номер, соответствующий каналу 1 ~ 8 температурного модуля, составляет 1-8 (также выражен как 30001 ~ 30008). Связь скорости передачи данных и Связь формат совместимы с температурным модулем (9600,1-бит стартовый бит, 8-bit data бит, 1 бит стоп-бит, без проверки бит).

Процесс связи по протоколу modbus-rtu, который хост использует код функции 03 для считывания данных, собранных от канала 1 до канала 16 к температурному модулю по адресу 01, выглядит следующим образом: главная буква строка: 01 H 03 H 00 H O0H 00 H 08 H CRCNumber 8 CRC

Примечание 1: строка почты 01 h, 3 h, соответственно нет адреса, функционального кода, OoH 00 h для начала регистрации адреса (1 канал), 00 h 08 h восемь, 10 h на заднюю часть письмо строки данных составляет 16 байт (8-канальный сетевой видеорегистратор для передачи данных) Данные 1 ~ 8-это восемь каналов данных, каждая из данных-это целое число с двойным байтом, в общей сложности 16 байт. CRC-Это 16-битный код проверки CRC.

Примечание 2: данные 1 ~ 8, отправленные обратно температурным модулем хосту,-это данные, полученные путем расширения результатов сбора температуры каждого канала в 10 раз, а затем с помощью целых чисел. Хост вернет данные, Считываемые в исходную температуру после деления на 10, чтобы сохранить 1 десятичное место и температурную фракцию 0,1 ℃.

Примечание 3: протокол MODBUS RTU, встроенный в ПЛК, DCS, различные виды программного обеспечения конфигурации, до тех пор, пока знать адрес температурного модуля, адрес регистрации, код функции, скорость передачи данных, формат данных, может быть осуществлена связь MODBUS RTU, пользователи не должны иметь содержание протокола разрешения, Здесь только демонстрационный процесс связи, компания к этому контракту не имеет права также не иметь возможности объяснять, иметь клиента, который нуждается в согласии, пожалуйста, найдите authoritary protocol specification.
